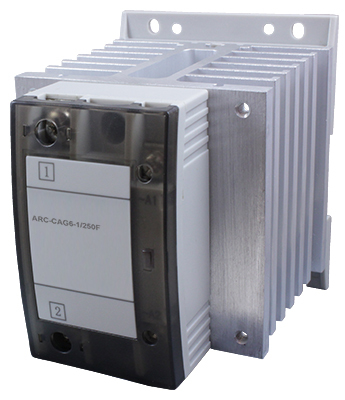

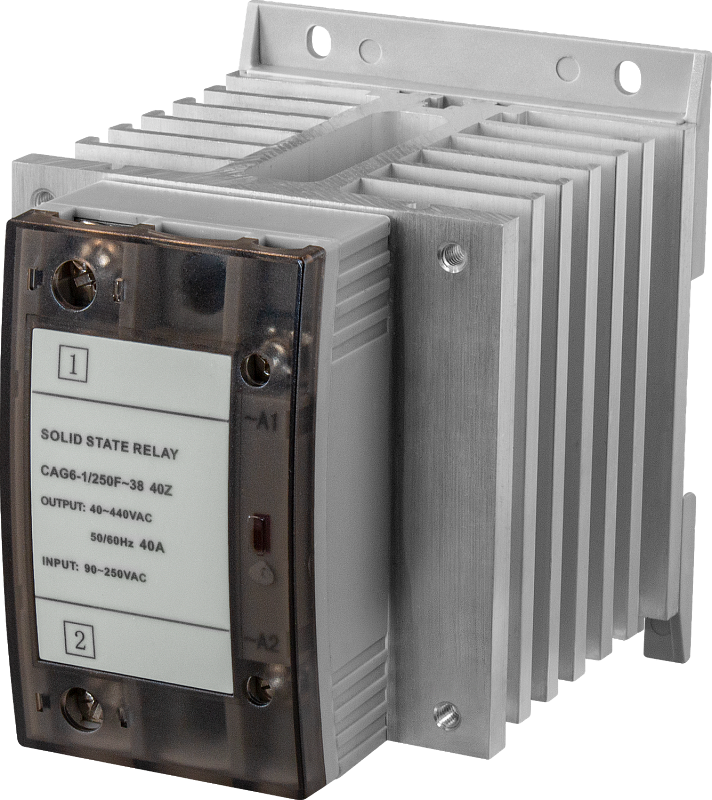

Твердотельное реле с радиатором ARC-SAG

Прибор для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств

Напряжение управления: =4...32 В или ~90...250 В
Напряжение нагрузки: ~40...440 В
Ток нагрузки: 40 А, 80 А
Количество фаз: 1
Монтаж: на DIN-рейку

В закладки

от 2 757 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Твердотельные реле серии ARC-SAG предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройствОсобенности:

Управляются постоянным или переменным током в зависимости от модели

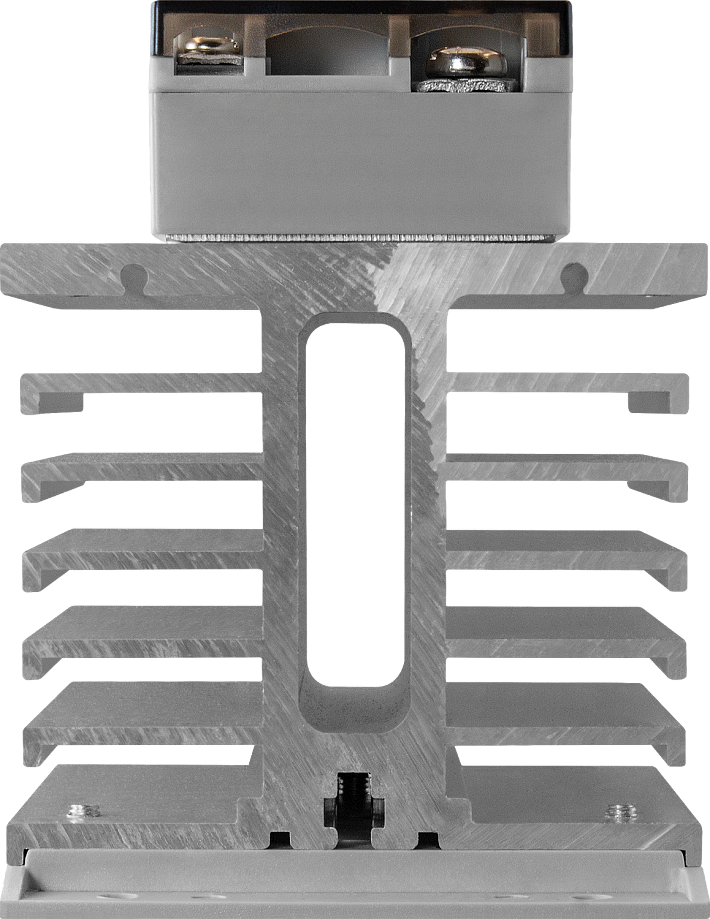

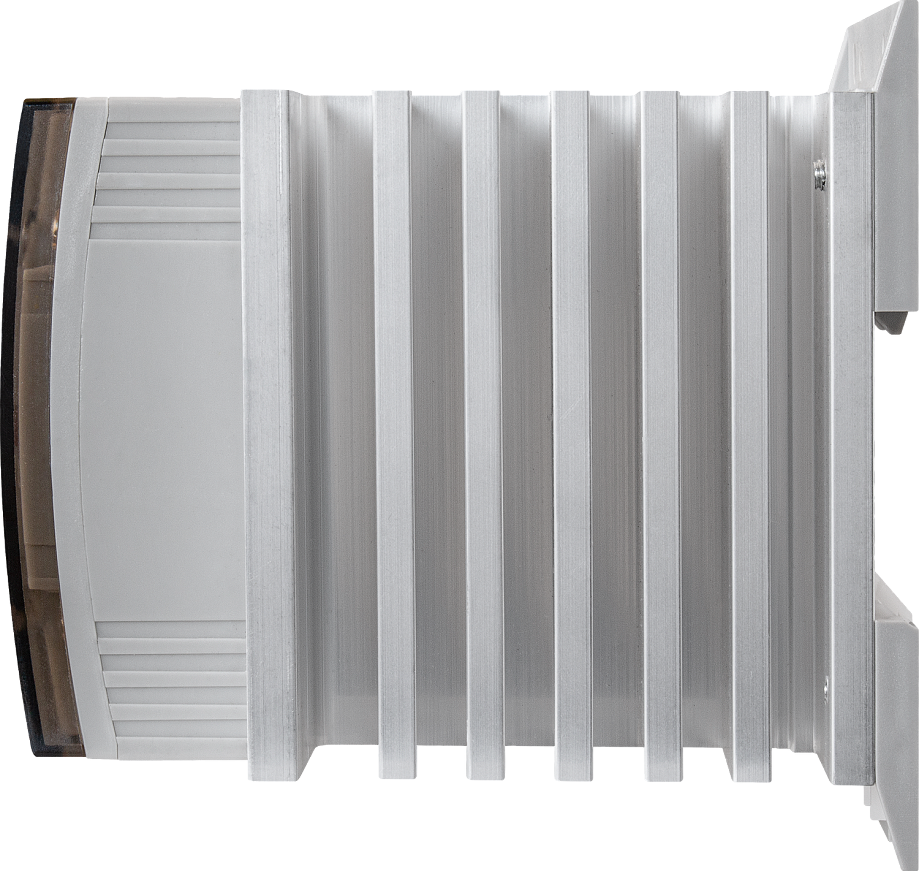

В сборе с радиатором

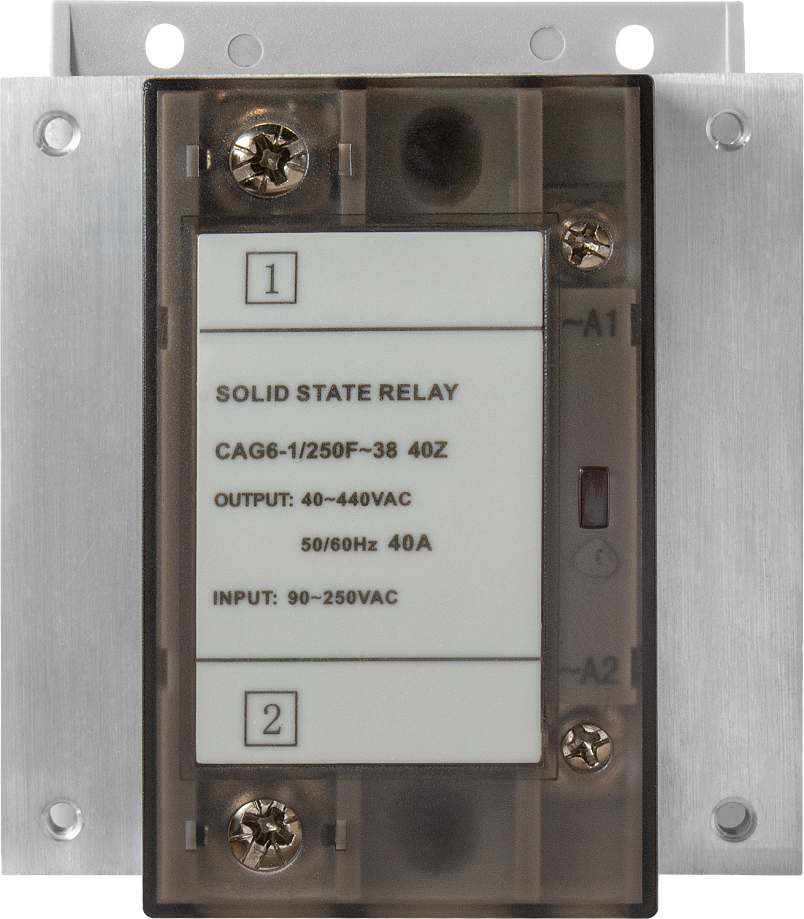

Светодиодная индикация состояния выхода
Высокое быстродействие, время переключения ≤ 10 мс
Защита реле с помощью быстрых предохранителей
Гальваническая развязка входной и выходной цепей
Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
Возможность коммутации электродвигателей

Технические характеристики:

Параметр	Значение
Параметр	ARC-SAG-40DA	ARC-SAG-40AA	ARC-SAG-80DA	ARC-SAG-80AA
Ток нагрузки	40 А		80 А
Напряжение нагрузки	~40...440 В
Напряжение управления	=4...32 В	~90...250 В	=4...32 В	~90...250 В
Пороги вкл./выкл. управляющего сигнала	=3,5 В/=2 В	~80 В/~40 В	=3,5 В/=2 В	~80 В/~40 В
Входной ток	15 мА
Падение напряжения на реле в коммутируемой цепи	≤ 1,6 В
Ток утечки в коммутируемой цепи	≤ 10 мА
Время переключения реле	≤ 10 мс
Сопротивление изоляции	100 МОм (при =500 В)
Электрическая прочность изоляции	2500 В в течение 1 м (стандарт UL1577)
Количество фаз	1
Условия эксплуатации	−30...+80°С, 45...85%RH
Температура хранения	−30...+100°С
Монтаж	На DIN-рейку
Габаритные размеры	100×80×108 мм		100×110×126 мм
Вес	566 г		947 г

Габаритные размеры

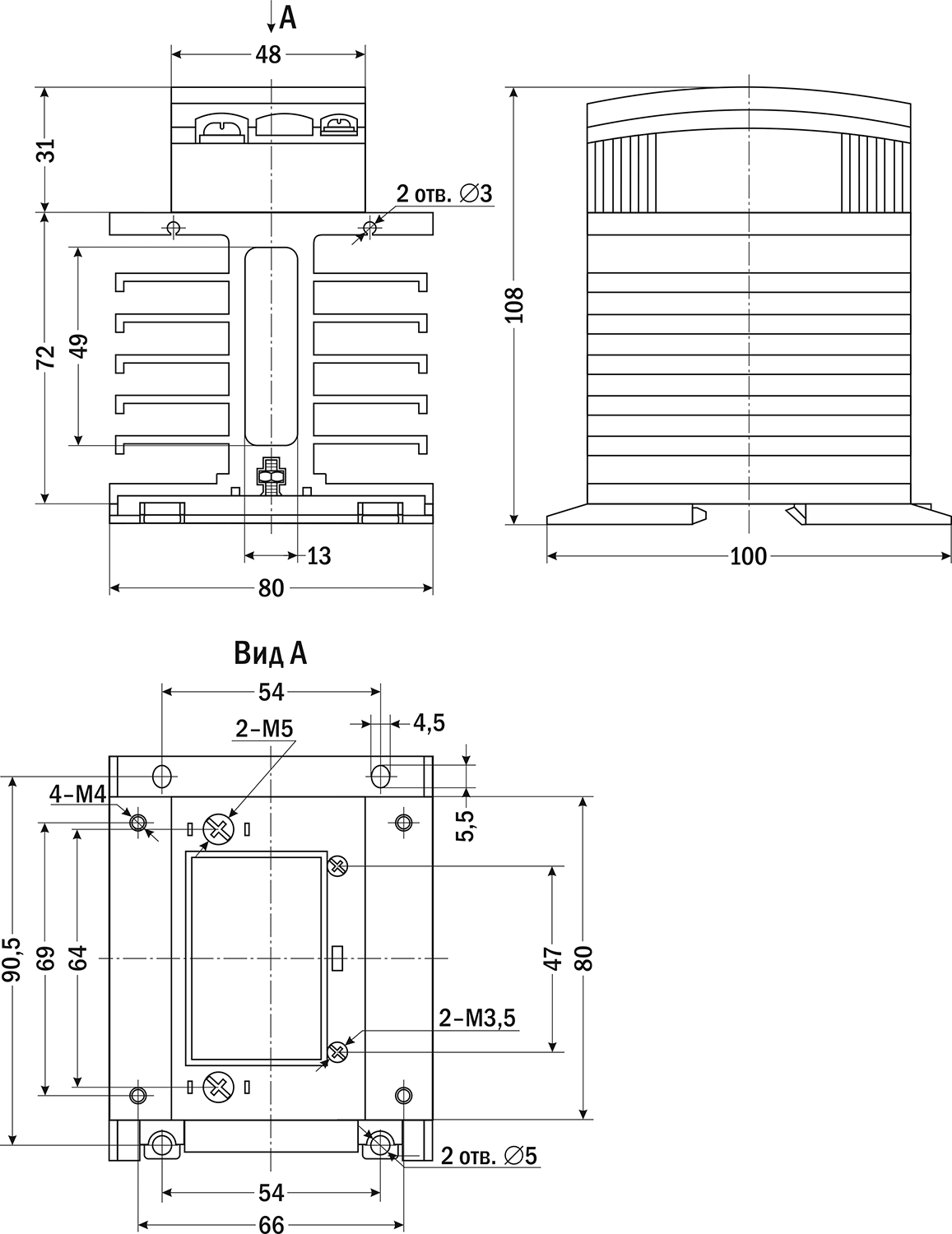

ARC-SAG-40

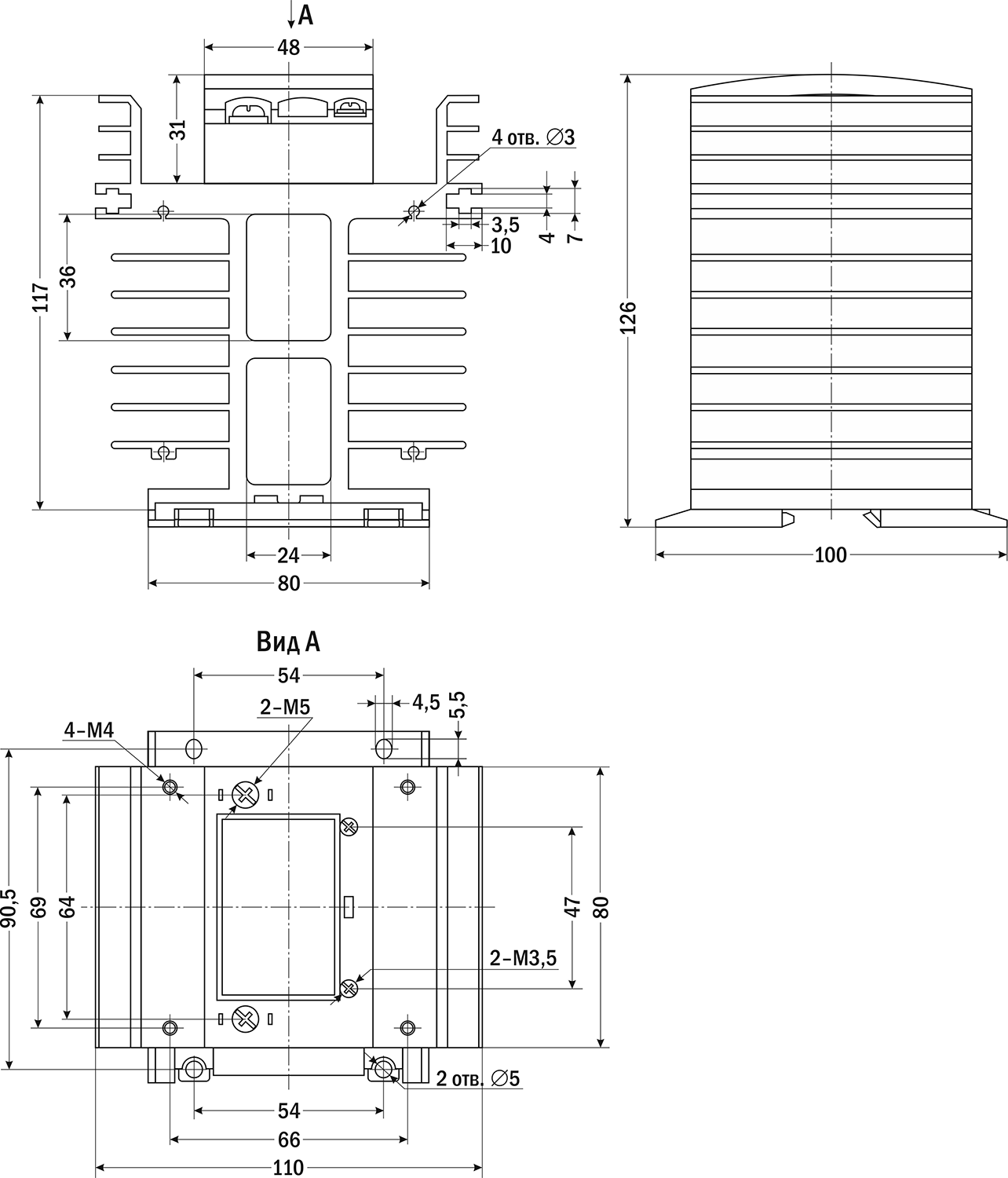

ARC-SAG-100

Версия: 2022-12-07-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.12.2022	0.49 Мб

Артикул	Ток, А	Управление	Срок поставки	Стоимость
40 80	=4…32В ~90…250В

Артикул	Модель	Ток, А	Управление	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Ток, А	Управление	Срок поставки	Стоимость
O60149	ARC-SAG-40AA	40	~90…250В	Со склада	2757 руб. – +
O60150	ARC-SAG-80AA	80	~90…250В	Со склада	4313 руб. – +

Артикул	Модель	Ток, А	Управление	Срок поставки	Стоимость
O60147	ARC-SAG-40DA	40	=4…32В	Снято с производства	2757 руб. – +
O60149	ARC-SAG-40AA	40	~90…250В	Со склада	2757 руб. – +
O60148	ARC-SAG-80DA	80	=4…32В	Снято с производства	4313 руб. – +
O60150	ARC-SAG-80AA	80	~90…250В	Со склада	4313 руб. – +
