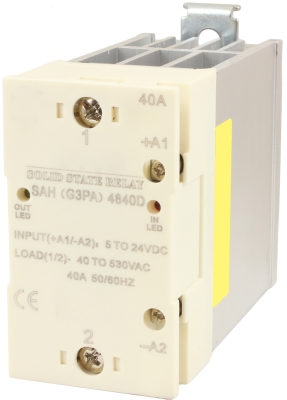

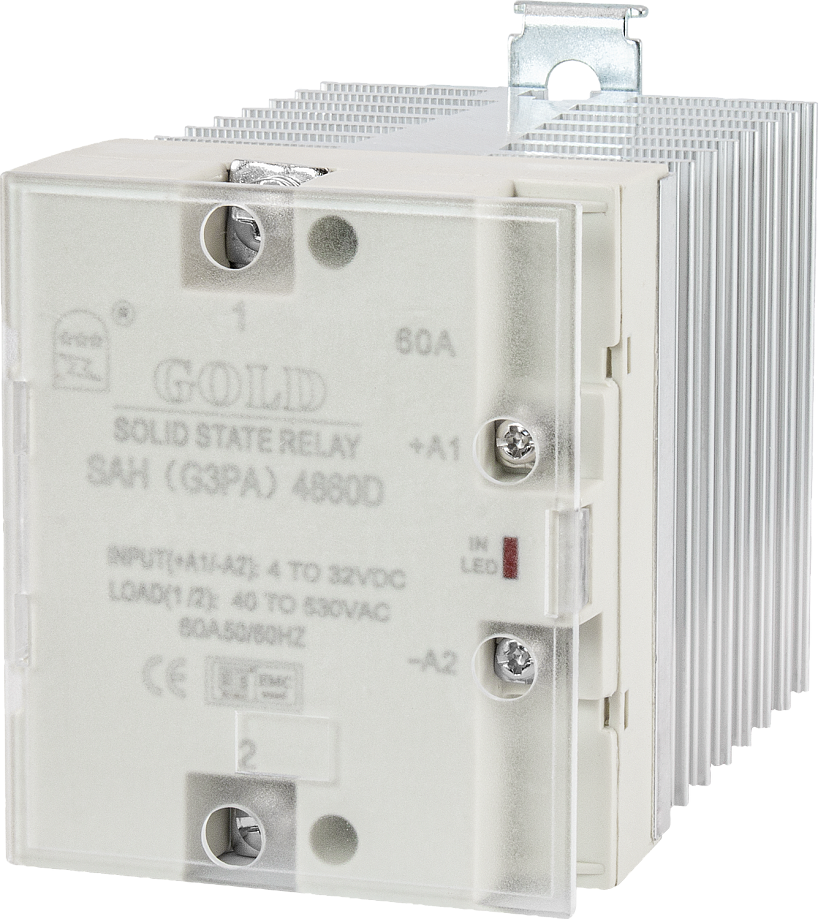

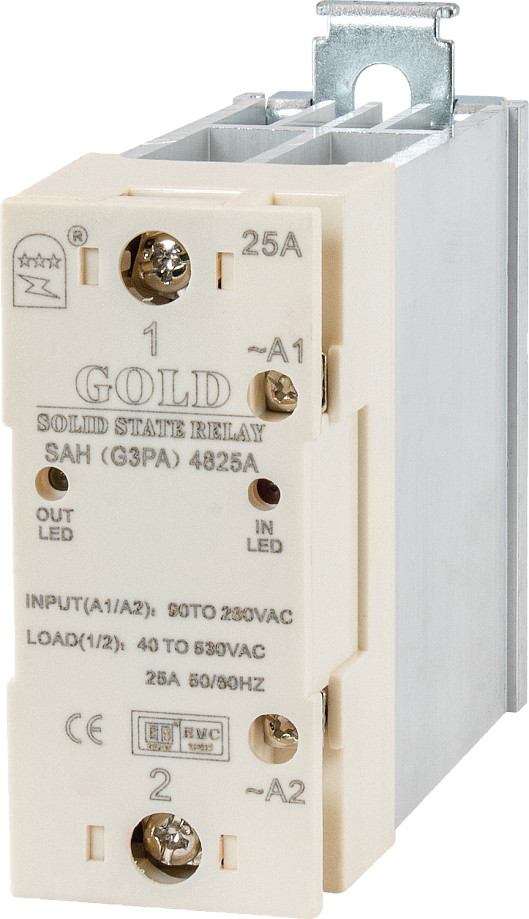

Твердотельное реле с радиатором ARC-SAH48
Прибор для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств
- Напряжение управления: =5...24 В или ~90...280 В
- Напряжение нагрузки: ~40...530 В
- Ток нагрузки: 20 А, 25 А, 40 А или 60 А
- Количество фаз: 1
- Время переключения: ≤ 10 мс

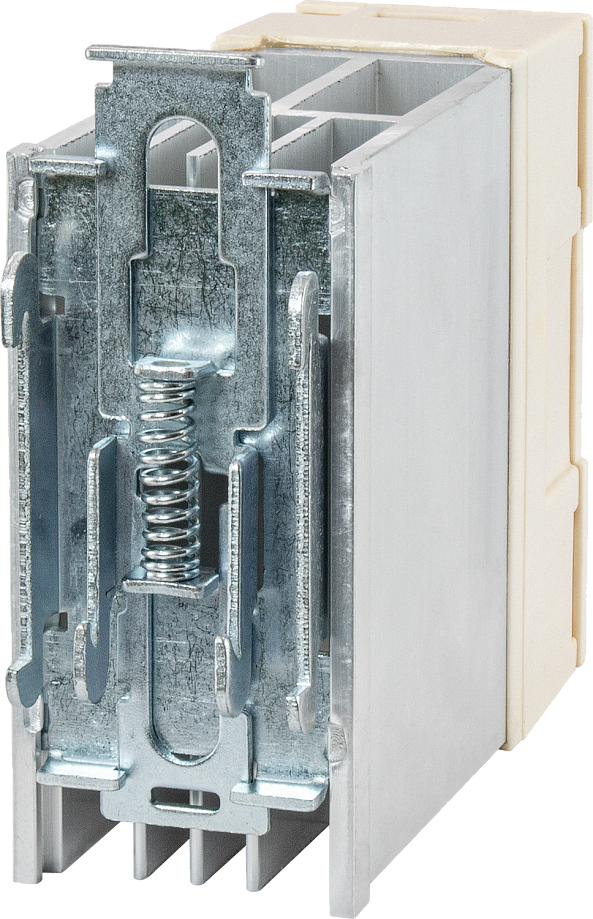

- Монтаж: на DIN-рейку
Твердотельные реле серии ARC-SAH48 предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройствОсобенности:
Версия: 2016-11-15-КВА

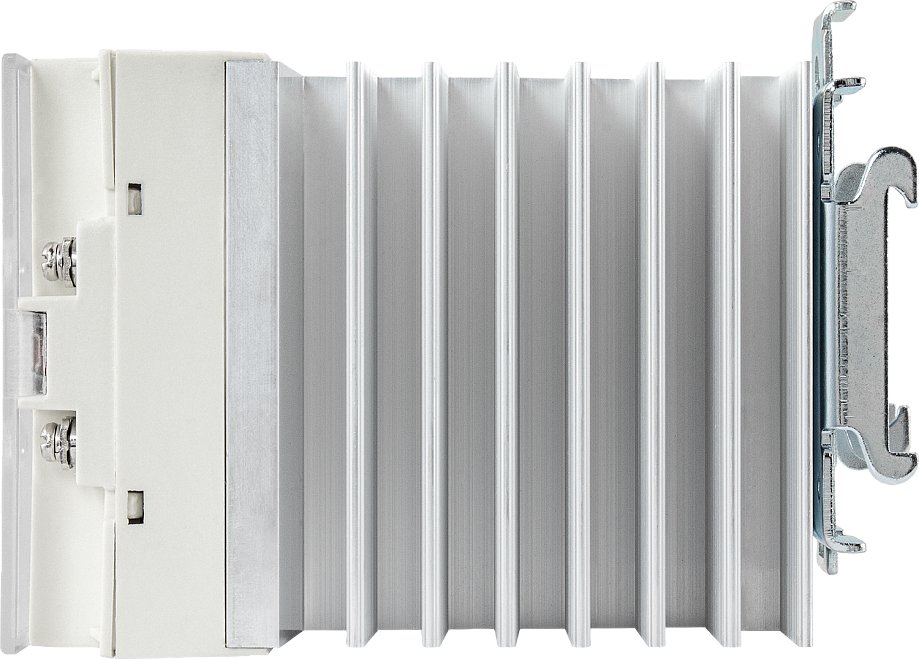

- В сборе с радиатором
- Светодиодная индикация состояния входа и выхода
- Высокое быстродействие
- Полностью бесшумная работа
- Отсутствие искрения и электрической дуги при коммутации
- Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
- Возможность коммутации электродвигателей
- Не требует профилактических работ в процессе эксплуатации
- Компактные размеры
| Параметр | Значение
| |||||||
| ARC-SAH4820
| ARC-SAH4825
| ARC-SAH4840 | ARC-SAH4860
| |||||
| D
| A
| D
| A
| D
| A
| D
| A
| |
| Ток нагрузки
| 20 А
| 25 А
| 40 А
| 60 А
| ||||
| Напряжение нагрузки
| ~90...530 В
| ~40...530 В
| ~40...480 В
| ~40...530 В | ~100...480 В
| ~40...480 В
| ||
| Напряжение управления | =5...24 В
| ~90...280 В
| =5...24 В | ~90...280 В | =5...24 В | ~90...280 В | =5...24 В | ~90...280 В |
| Напряжение включения
| ≤ 1,2 В
| |||||||
| Время переключения
| ≤ 10мс
| |||||||
| Диэлектрическая прочность | ~2,5 кВ, 50 Гц/1 мин | |||||||
| Температура эксплуатации
| −40...80°C | |||||||
| Габаритные размеры
| 102×23×99 мм
| 87×36×108 мм
| 89×46×111 мм | 91×69×125 мм
| ||||
| Вес
| 173 г
| 318 г
| 318 г
| 433 г
| 678 г
| 710 г
| ||
| Габаритные размеры |
 |

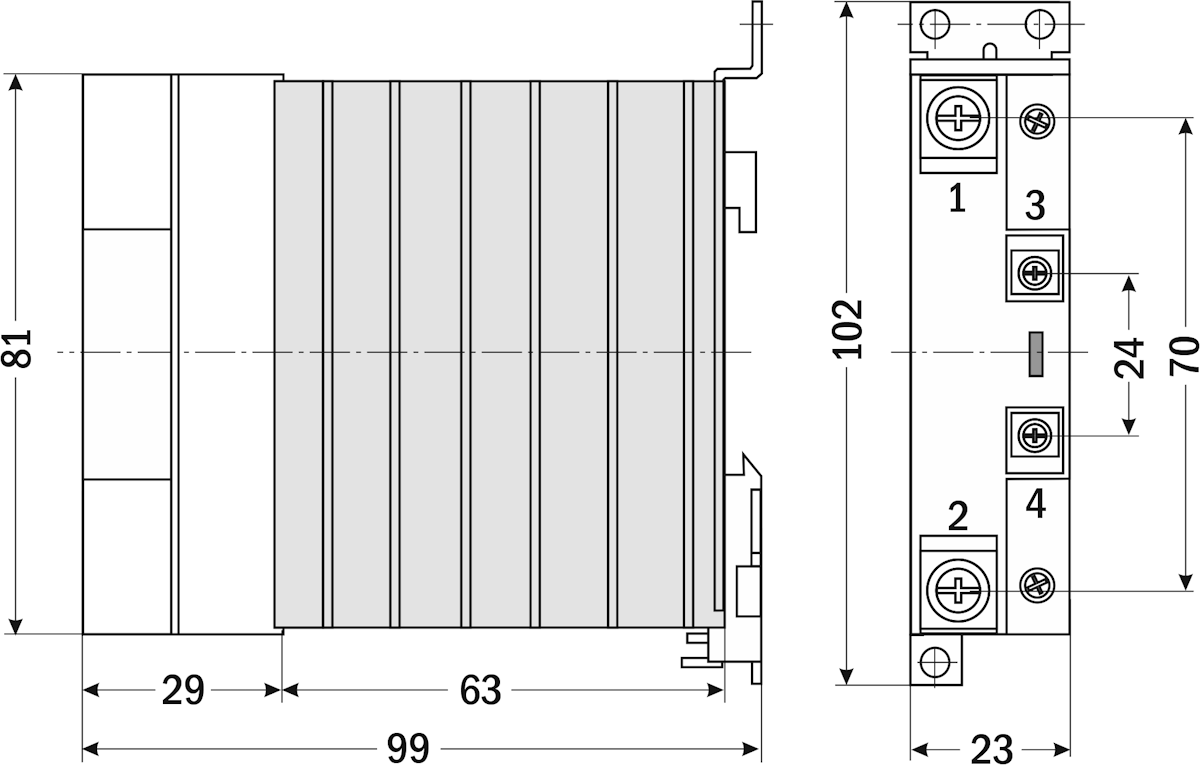

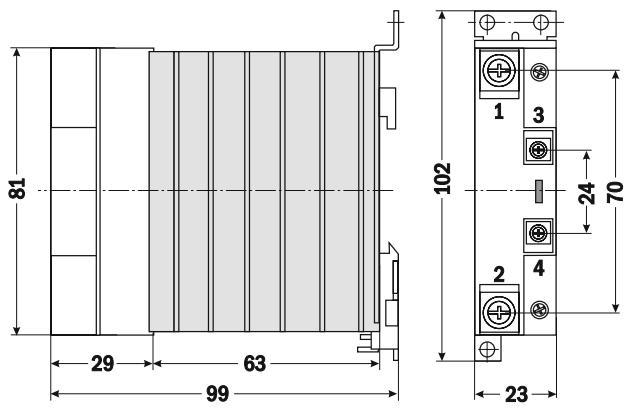

| ARC-SAH4820D
|
 |

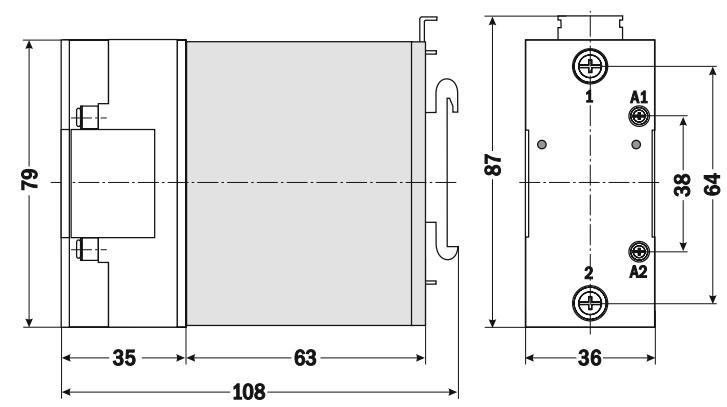

| ARC-SAH4820A, ARC-SAH4825
|
 |
| ARC-SAH4840 |
 |

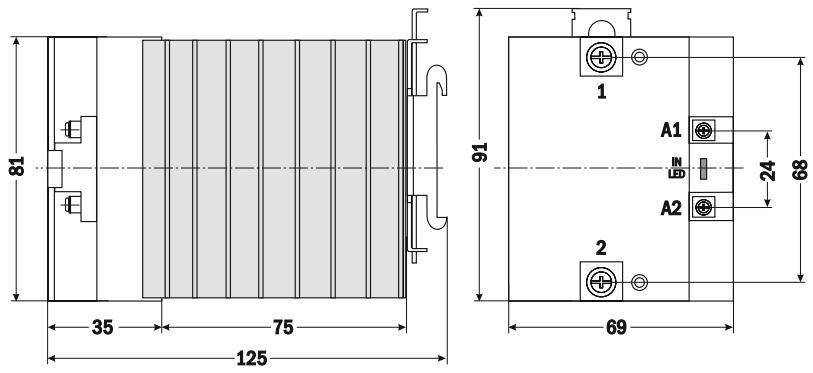

| ARC-SAH4860
|
Версия: 2016-11-15-КВА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.05 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 16.10.2014 | 0.41 Мб |  |
| Информационное письмо | 12.11.2012 | 0.73 Мб |  |
| Сертификат соответствия | 19.05.2016 | 1.07 Мб |  |
