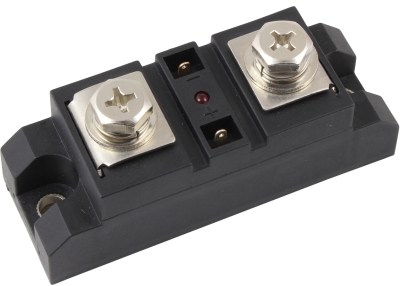

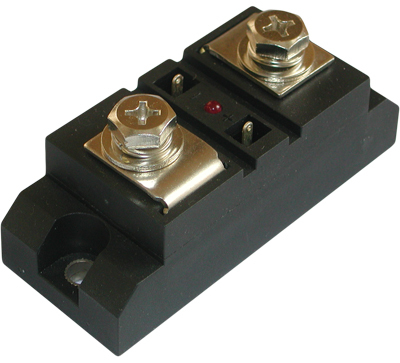

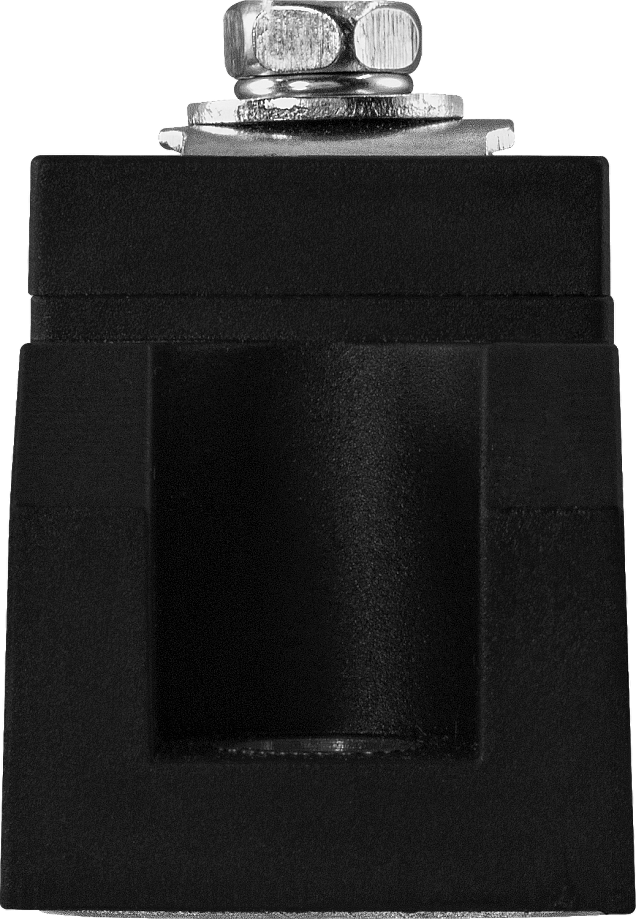

Твердотельные реле ARC-SSR-H

Прибор для бесконтактной коммутации нагревательных элементов, ламп и других устройств с рабочим напряжением ~40…480 В

Напряжение управления: =3…32 В
Ток управления: 5...25 мА
Напряжение нагрузки: ~40…480 В
Ток нагрузки: 100 А, 120 А, 150 А, 200 А, 300 А
Количество фаз: 1
Время переключения: ≤ 10 мс
Встроенная RC-цепочка для защиты от импульсных перенапряжений

В закладки

от 3 632 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Твердотельное (полупроводниковое) реле ARC-SSR-H предназначено для бесконтактной коммутации нагревательных элементов, ламп
и других устройств с рабочим напряжением ~40…480 В
Особенности:

Полностью бесшумная работа

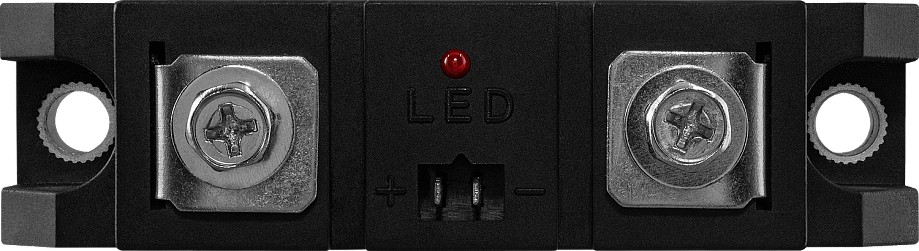

Светодиодный индикатор рабочего состояния
Отсутствие искрения и электрической дуги при коммутации
Низкий уровень электромагнитных помех благодаря применяемому методу определения перехода напряжения через ноль
Возможность коммутации электродвигателей
Не требует профилактических работ в процессе эксплуатации
Компактность, хорошая теплоотдача

Рекомендации:

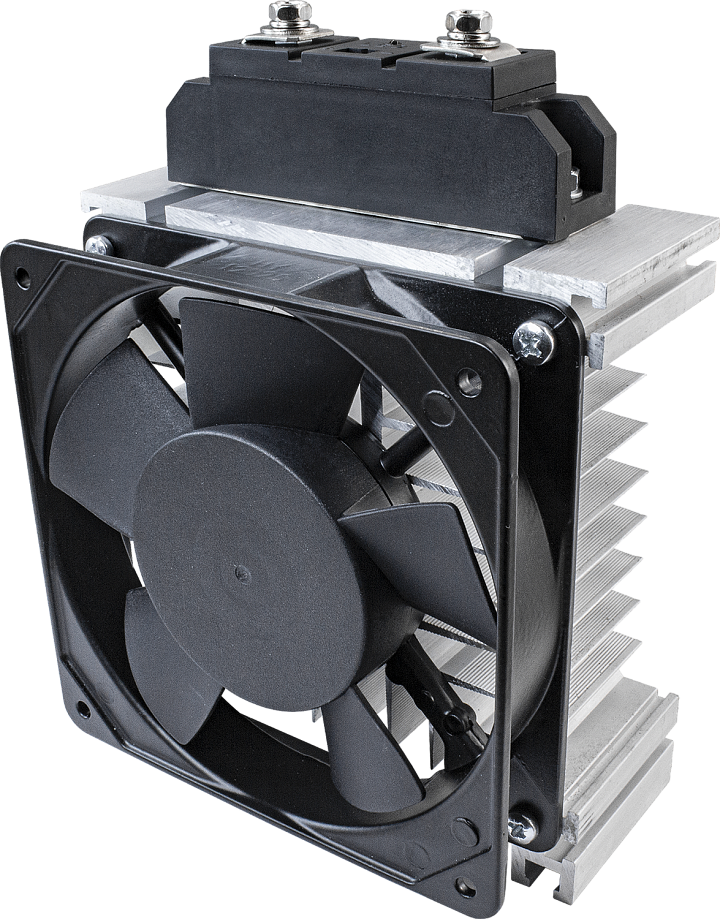

При нагрузке свыше 5 А обязательно использование радиатора. Рабочая температуру реле ≤+60°C
При установке реле на радиатор необходимо применять теплопроводную пасту
Для защиты реле от короткого замыкания необходимо использовать быстродействующие предохранители
Требуется заземление радиатора

Технические характеристики:

Параметр	Значения
Ток нагрузки	100 А, 120 А, 150 А	200 А	300 А
Напряжение нагрузки	~40…480 В
Напряжение управления/реостат	=3…32 В
Ток управления	≤ 5…25 мА
Напряжение включения	≤ 1,3 В
Ток утечки	≤ 3 мА
Время переключения	≤ 10 мс
Диэлектрическая прочность	~2,5 кВ, 50 Гц/1 мин
Сопротивление изоляции	1000 МОм/=500 В
Температура эксплуатации	−20…+50°С без конденсации влаги
Габаритные размеры	37,5×25×94 мм	42,5×34×94 мм	41,5×39×95,5 мм

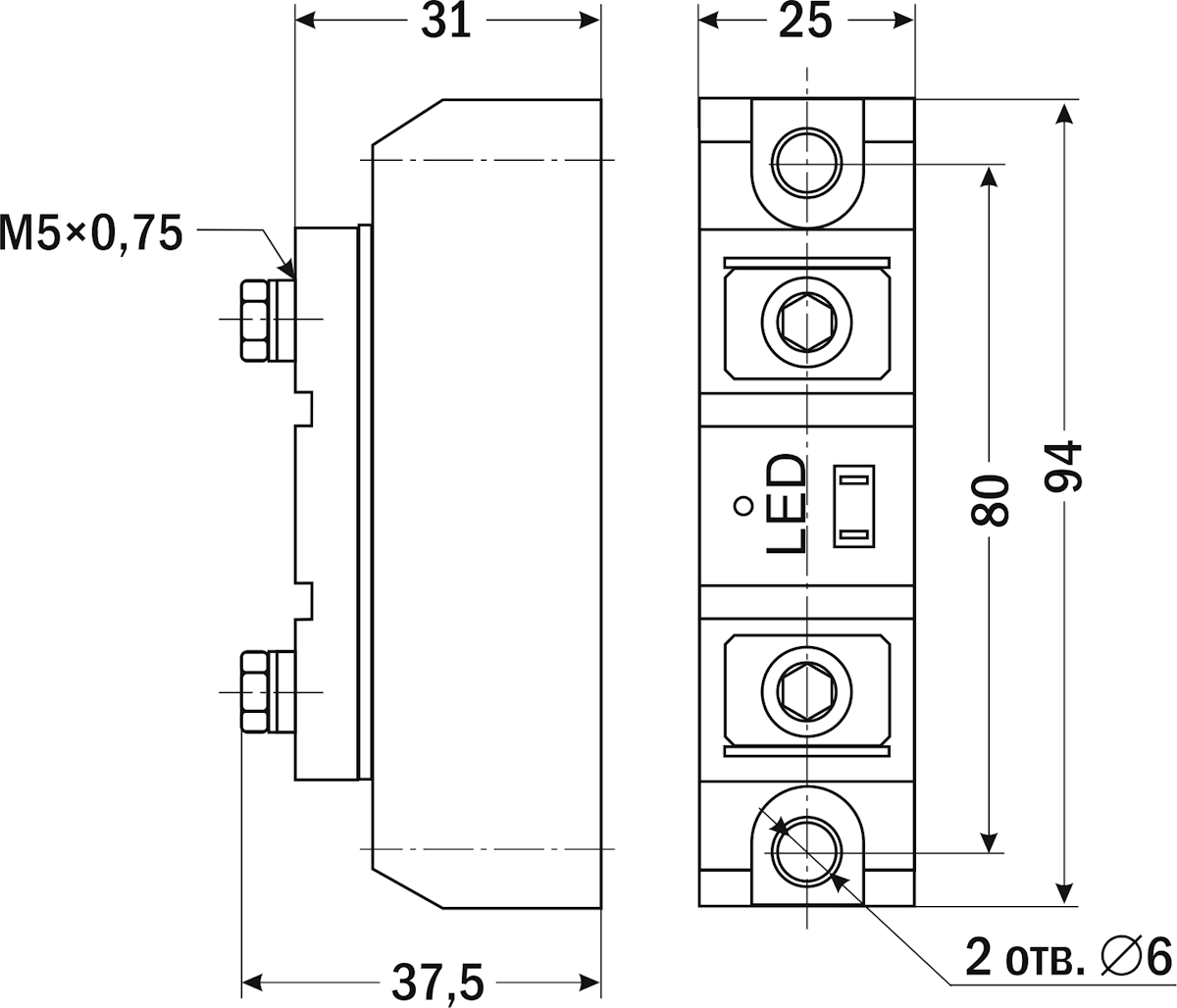

Габаритные чертежи

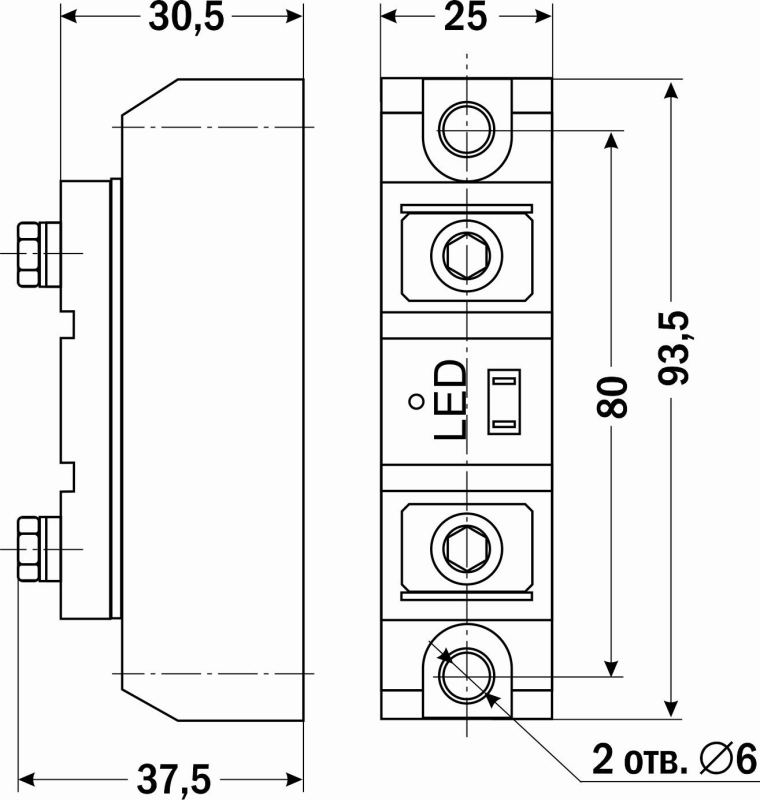

100 A, 120 A, 150 A

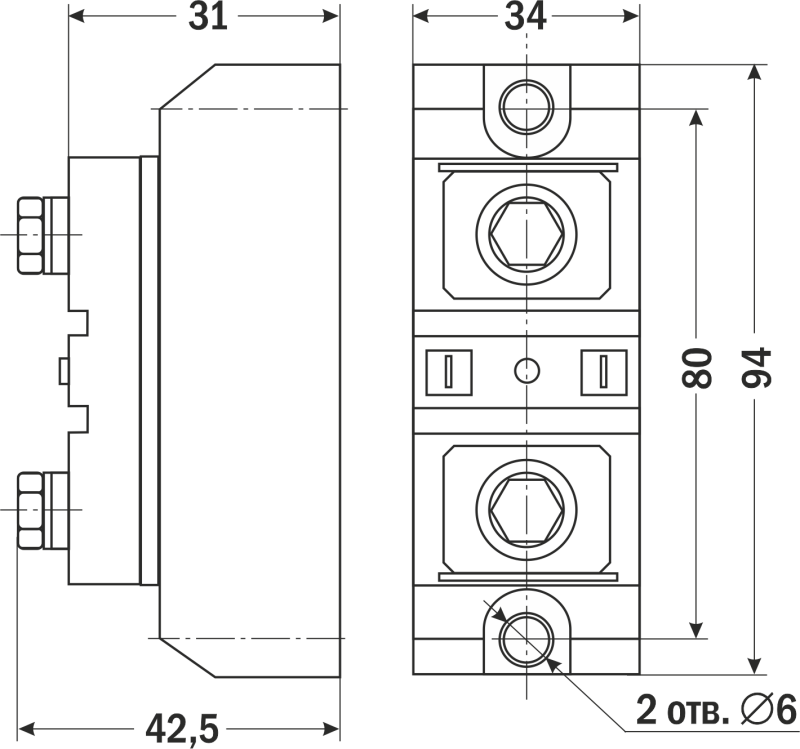

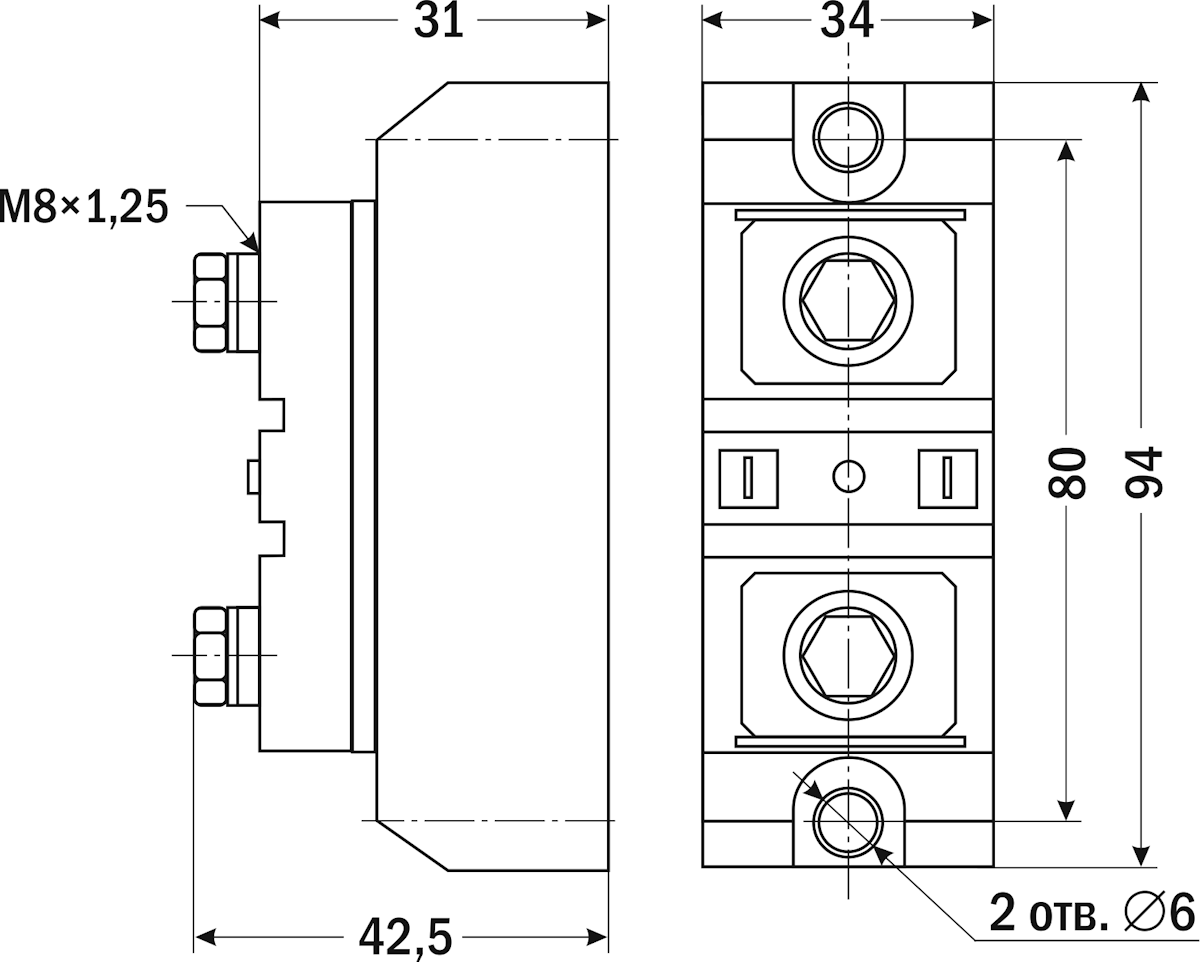

200 A

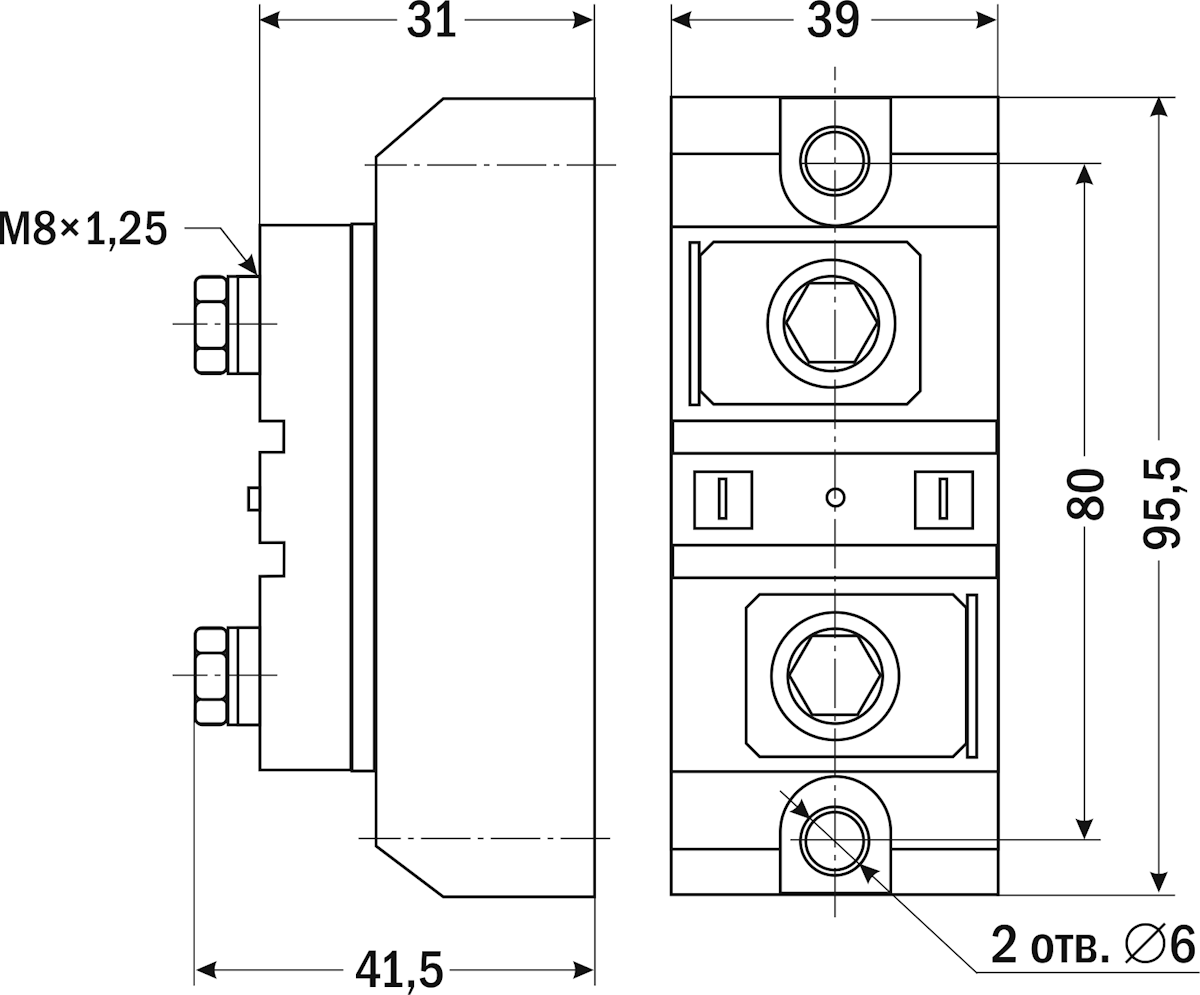

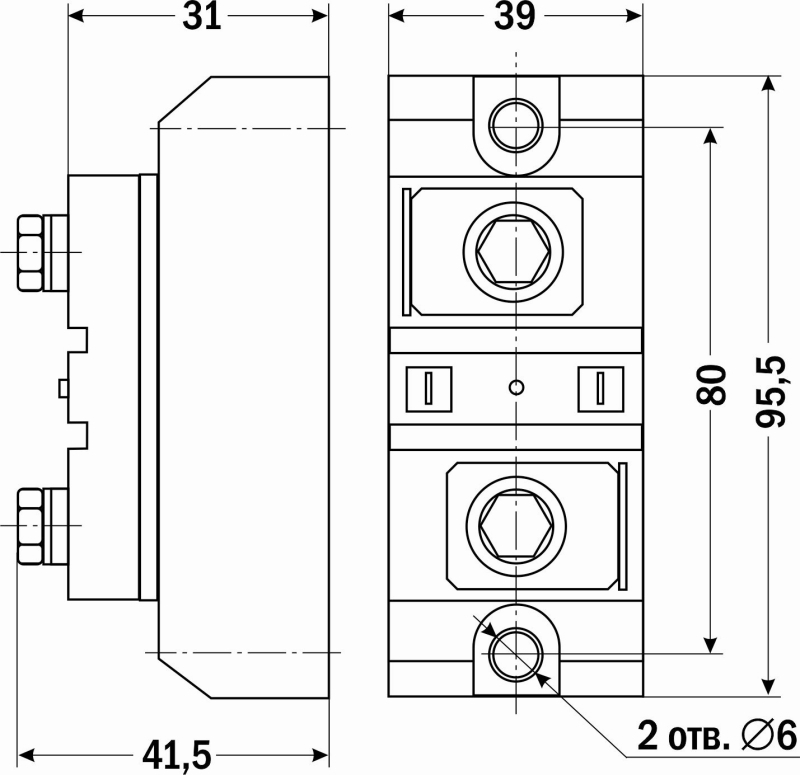

300 A

Версия: 2015-05-19-КВА

Документация и схемы

Схема	Размер	Файл

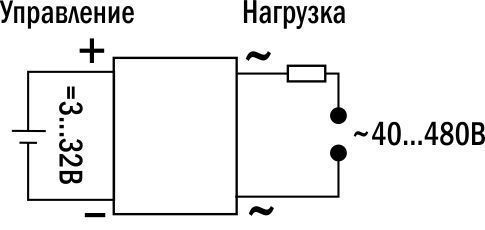

Схема подключения	1.85 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	07.08.2023	0.5 Мб
Сертификат соответствия	23.03.2011	1.18 Мб
Информационное письмо	12.11.2012	0.73 Мб

Артикул	Ток, А	Срок поставки	Стоимость
100 120 150 200 300

Артикул	Модель	Ток, А	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Ток, А	Срок поставки	Стоимость
K17421	ARC-SSR-H 100DA	100	Со склада	3632 руб. – +
K17422	ARC-SSR-H 120DA	120	Со склада	3773 руб. – +
K17423	ARC-SSR-H 150DA	150	Со склада	3910 руб. – +
K17424	ARC-SSR-H 200DA	200	Со склада	4788 руб. – +
K17425	ARC-SSR-H 300DA	300	Со склада	6858 руб. – +
