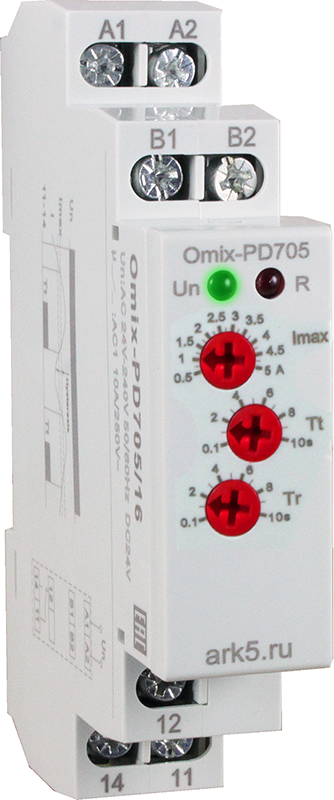

Реле контроля максимального тока Omix-PD705

Прибор для отключения различного электрооборудования при превышении током заранее установленного значения

Диапазон верхнего порога срабатывания по току: 0,5…5 А или 1,6…16 А
Погрешность задания уставки тока: ±5%
Задержка срабатывания реле при превышении тока: 0,1…10 с
Реле: ~10 А, 250 В
Степень пылевлагозащиты: IP40 (лицевая панель), IP20 (клеммы)
Монтаж: настенный, на DIN-рейку (стандарт 1S)

В закладки

от 3 128 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Реле контроля максимального тока Omix-PD705 предназначено для отключения различного электрооборудования при превышении током заранее установленного значения
Особенности:

Возможность подключения трансформатора тока (до 600 А)
Настраиваемый верхний порог срабатывания реле по току
Регулируемая задержка срабатывания
Cветодиодные индикаторы питания и состояния реле
Питание ≅24...240 В

Технические характеристики:

Параметр	Значение
Параметр	Omix-PD705/5	Omix-PD705/16
Диапазон верхнего порога срабатывания по току	0,5…5 А	1,6…16 А
Погрешность задания уставки тока	±5%
Гистерезис (зона возврата)	≈5%
Скорость измерения	20 изм./с
Питание	≅24...240 В
Выходной контакт	1 переключающий ~10 А, 250 В
Механическая износостойкость	≥ 10⁷ циклов
Электрическая износостойкость	≥ 10⁶ циклов
Задержка начала работы реле	0,1…10 с
Задержка срабатывания реле при превышении тока	0,1…10 с
Температура эксплуатации	−20...+55°С
Температура хранения	−35...+75°С
Степень пылевлагозащиты	IP40 (лицевая панель), IP20 (клеммы)
Монтаж	Настенный, на DIN-рейку (стандарт 1S)
Расстояние между монтажными отверстиями	95 мм
Габаритные размеры	90×18×64 мм
Вес	62 г

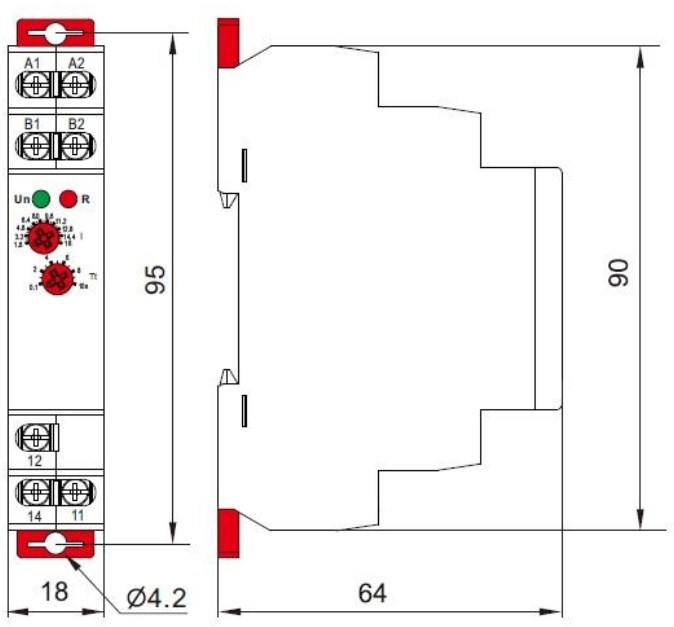

Габаритные размеры

Версия: 2023-02-03-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.46 Мб

Артикул	Диапазон регулирования тока, А	Напряжение питания, В	Срок поставки	Стоимость
0,5…5 1,6…16	~24…240/=24 ~/=24…240

Артикул	Диапазон регулирования тока, А	Напряжение питания, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Диапазон регулирования тока, А	Напряжение питания, В	Срок поставки	Стоимость
Q06270	0,5…5	~/=24…240	Со склада	3128 руб. – +
Q06271	1,6…16	~/=24…240	Со склада	3171 руб. – +

Артикул	Диапазон регулирования тока, А	Напряжение питания, В	Срок поставки	Стоимость
Q06270	0,5…5	~/=24…240	Со склада	3128 руб. – +
Q06271	1,6…16	~/=24…240	Со склада	3171 руб. – +
