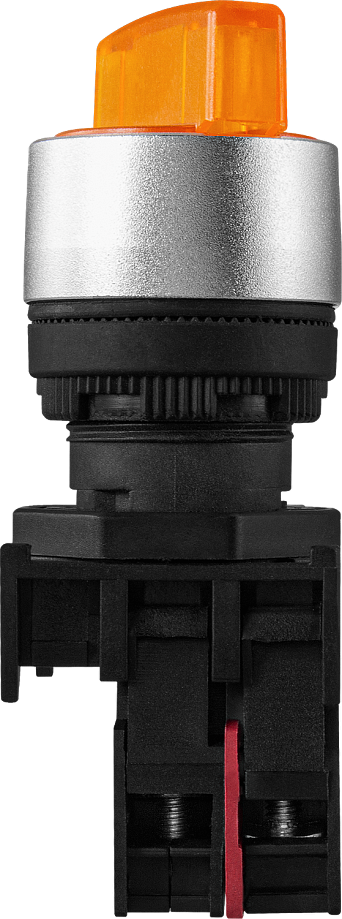

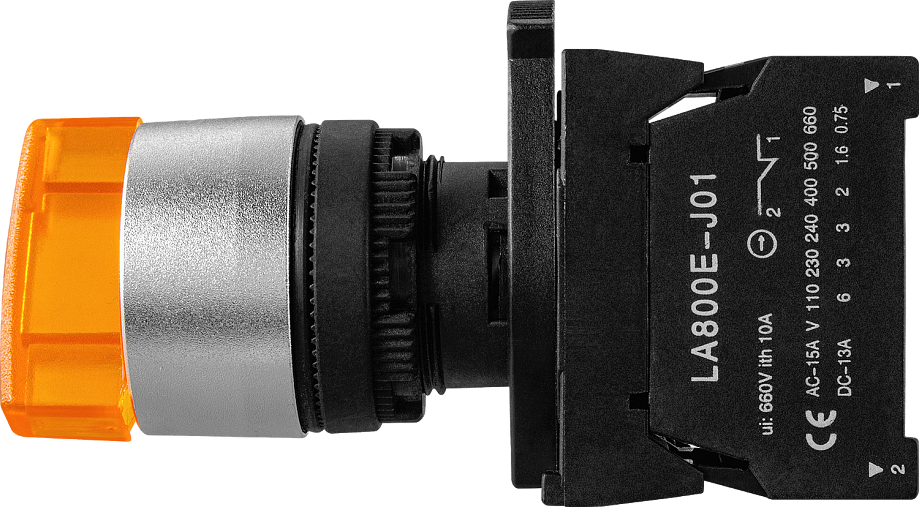

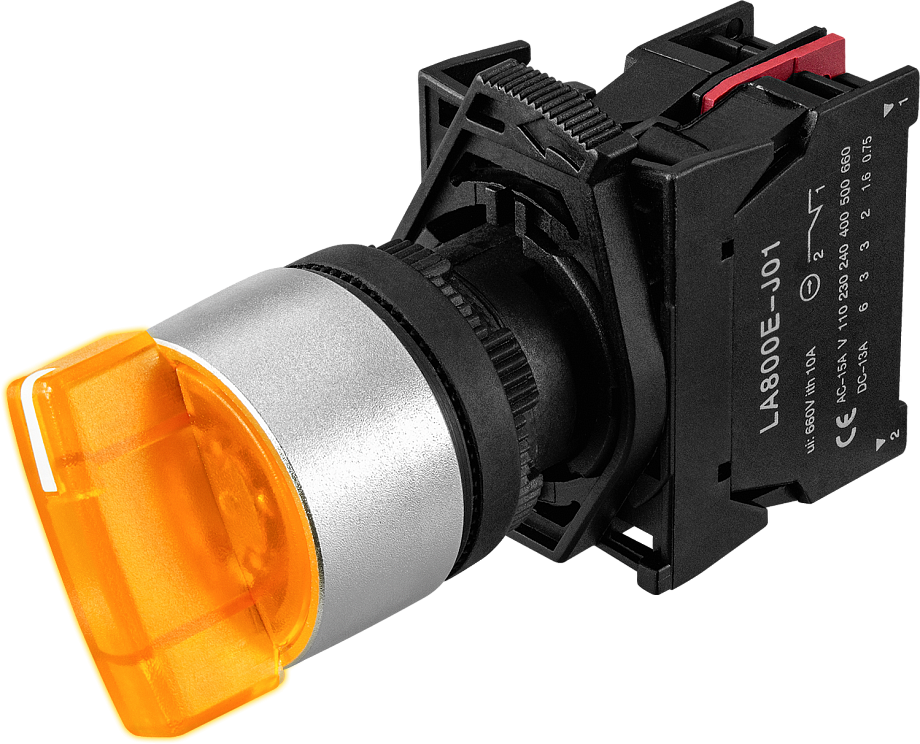

Переключатель c подсветкой AR-LA800E-BLSM и -BLSL

Прибор для коммутации электрических цепей

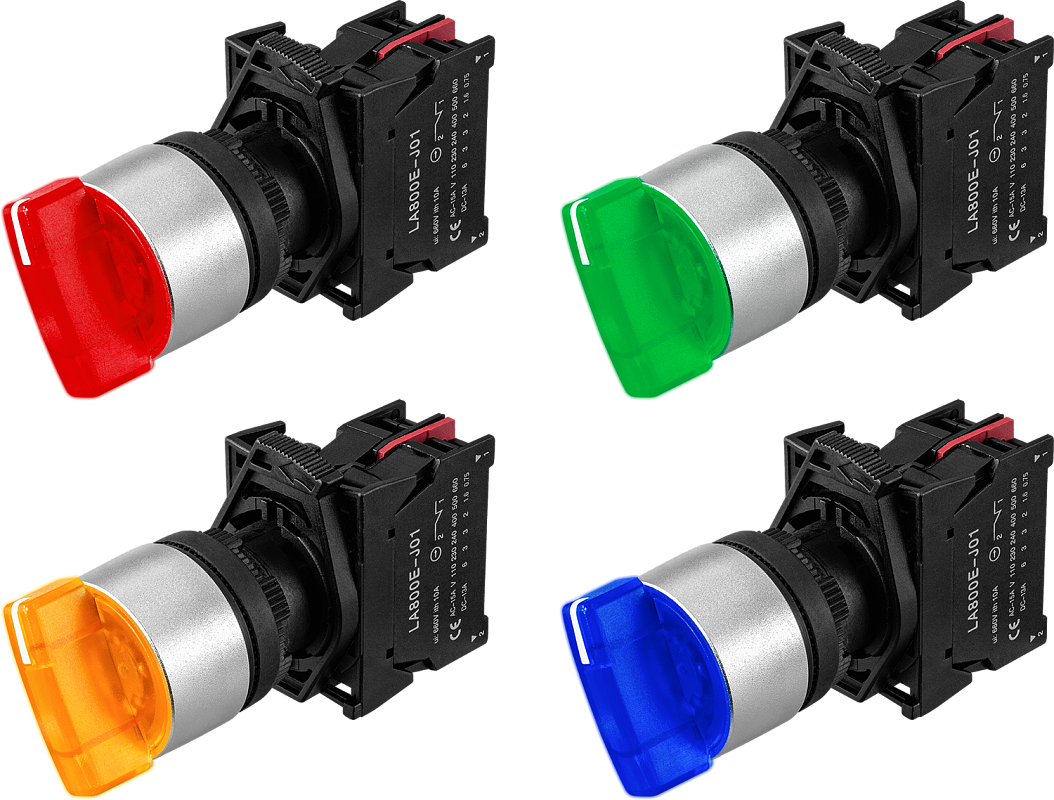

Цвет: красный, зеленый, желтый, синий
Количество положений: 2 или 3
Контакты: 1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Коммутационная способность: ~10 А, 660 В
Диаметр монтажного отверстия: 22 мм
Ручка переключателя с подсветкой
С фиксацией или с самовозвратом
Материал: пластмасса/алюминий
Степень пылевлагозащиты IP54 (со стороны лицевой панели)
Присоединение: винтовые клеммы

В закладки

от 713 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (112)
Все модификации ()
Отзывы (0)

Переключатель AR-LA800E-BLSM и -BLSL предназначен для коммутации электрических цепей Особенности:

Переключатель можно укомплектовать дополнительными контактами AR-LA800E-J
Постоянная светодиодная подсветка переключателя
Пружинный возвратный механизм

Технические характеристики:

Параметр	Значение
Параметр	Цвет	Красный, зеленый, синий, желтый
Количество положений	2 или 3
Контакты	1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
Исполнение	С фиксацией или с самовозвратом
Коммутационная способность	~10 А, 660 В

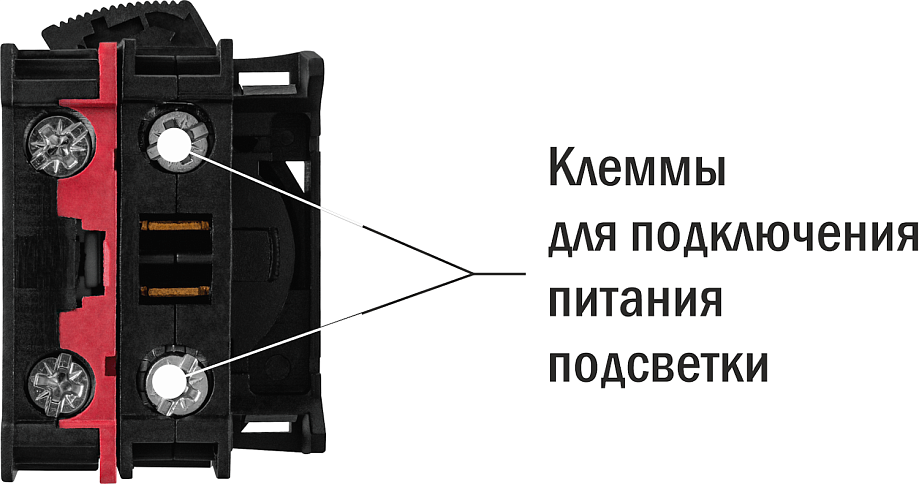

Питание подсветки	~220 В
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Степень пылевлагозащиты*	IP54
Температурный диапазон применения	−20...+50°С
Механическая износостойкость	≥ 100 000 циклов
Габаритные размеры	30×44×82 мм
Вес	50 г

* Со стороны лицевой панели.

Модификации:

Модификация	Исполнение	Количество положений	Контакты
AR-LA800E-BLSM	с фиксацией	2	1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
AR-LA800E-BLSM	с фиксацией	3	2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
AR-LA800E-BLSL	с самовозвратом	2	1НО, 1НЗ, 2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ
AR-LA800E-BLSL	с самовозвратом	3	2НО, 2НЗ, 1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 2НО+2НЗ

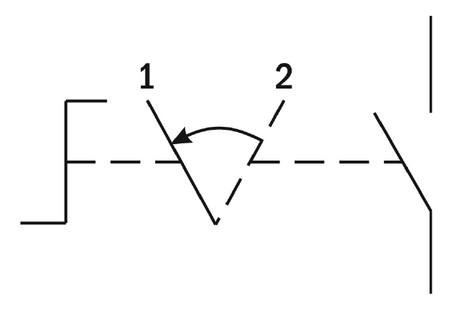

Схема работы

AR-LA800E-BLSM 2 положения, с фиксацией 1НО

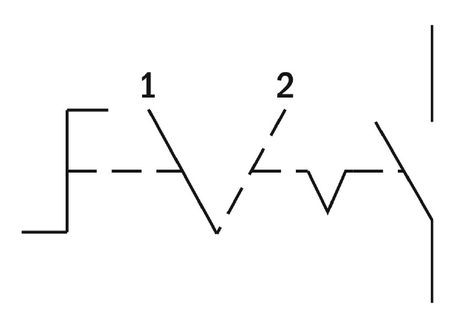

AR-LA800E-BLSL 2 положения, с самовозвратом 1НО

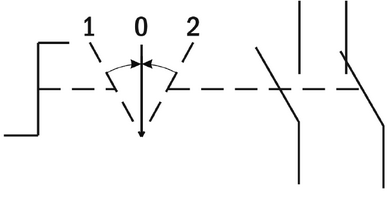

AR-LA800E-BLSM 3 положения, с фиксацией 1НО+1НЗ

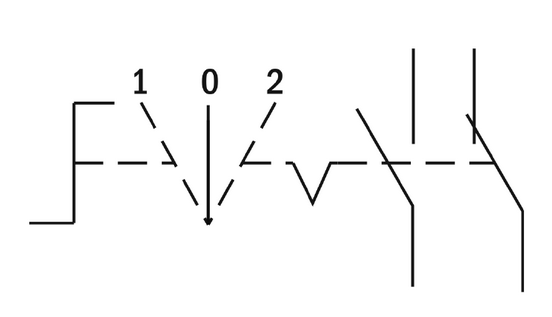

AR-LA800E-BLSL 3 положения, самовозвратом 1НО+1НЗ

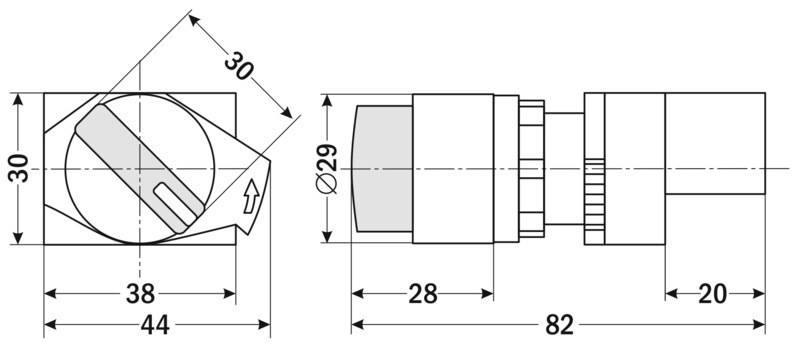

Габаритные размеры

Версия: 2022-12-22-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Схемы подключения	29.12.2020	0.1 Мб

Артикул	Цвет	Схема контактов	Фиксация	Количество и тип контактов	Срок поставки	Стоимость
Красный Зеленый Желтый Синий	2 положения 3 положения	С самовозвратом С фиксацией	1НО 1НЗ 2НО 2НЗ 1НО+1НЗ 1НО+2НЗ 2НО+1НЗ 2НО+2НЗ

Артикул	Модель	Цвет	Схема контактов	Фиксация	Количество и тип контактов	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Цвет	Схема контактов	Фиксация	Количество и тип контактов	Срок поставки	Стоимость
M36543		Красный	2 положения	С самовозвратом	1НО	Со склада (комплектация 1..72 часа)	919 руб. – +
M36551	AR-LA800E-BLSL242	Красный	2 положения	С самовозвратом	1НЗ	Со склада	919 руб. – +
M36559		Красный	2 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36575		Красный	2 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36591		Красный	2 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36607		Красный	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36623		Красный	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36639		Красный	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1312 руб. – +
M36547	AR-LA800E-BLSM242	Красный	2 положения	С фиксацией	1НО	Со склада (комплектация 1..72 часа)	713 руб. – +
M36555	AR-LA800E-BLSM242	Красный	2 положения	С фиксацией	1НЗ	Со склада	713 руб. – +
M36567	AR-LA800E-BLSM242	Красный	2 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	844 руб. – +
M36583	AR-LA800E-BLSM242	Красный	2 положения	С фиксацией	2НЗ	Со склада	844 руб. – +
M36599	AR-LA800E-BLSM242	Красный	2 положения	С фиксацией	1НО+1НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36615		Красный	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36631	AR-LA800E-BLSM242	Красный	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36647		Красный	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36563		Красный	3 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36579		Красный	3 положения	С самовозвратом	2НЗ	Со склада	1087 руб. – +
M36595		Красный	3 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36611		Красный	3 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36627		Красный	3 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36643		Красный	3 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1349 руб. – +
M36571		Красный	3 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	975 руб. – +
M36587		Красный	3 положения	С фиксацией	2НЗ	Со склада	975 руб. – +
M36603	AR-LA800E-BLSM344	Красный	3 положения	С фиксацией	1НО+1НЗ	Со склада	975 руб. – +
M36619		Красный	3 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36635		Красный	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36651	AR-LA800E-BLSM344	Красный	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1237 руб. – +
M36544	AR-LA800E-BLSL231	Зеленый	2 положения	С самовозвратом	1НО	Со склада (комплектация 1..72 часа)	919 руб. – +
M36552		Зеленый	2 положения	С самовозвратом	1НЗ	Со склада (комплектация 1..72 часа)	919 руб. – +
M36560	AR-LA800E-BLSL231	Зеленый	2 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36576		Зеленый	2 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36592		Зеленый	2 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36608		Зеленый	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36624		Зеленый	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36640		Зеленый	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1312 руб. – +
M36548	AR-LA800E-BLSM231	Зеленый	2 положения	С фиксацией	1НО	Со склада	713 руб. – +
M36556		Зеленый	2 положения	С фиксацией	1НЗ	Со склада (комплектация 1..72 часа)	713 руб. – +
M36568	AR-LA800E-BLSM231	Зеленый	2 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	844 руб. – +
M36584		Зеленый	2 положения	С фиксацией	2НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36600	AR-LA800E-BLSM231	Зеленый	2 положения	С фиксацией	1НО+1НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36616		Зеленый	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36632	AR-LA800E-BLSM231	Зеленый	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36648	AR-LA800E-BLSM231	Зеленый	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36564	AR-LA800E-BLSL332	Зеленый	3 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36580		Зеленый	3 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36596	AR-LA800E-BLSL332	Зеленый	3 положения	С самовозвратом	1НО+1НЗ	Со склада	1087 руб. – +
M36612		Зеленый	3 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36628	AR-LA800E-BLSL332	Зеленый	3 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36644		Зеленый	3 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1349 руб. – +
M36572	AR-LA800E-BLSM332	Зеленый	3 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	975 руб. – +
M36588		Зеленый	3 положения	С фиксацией	2НЗ	Со склада	975 руб. – +
M36604	AR-LA800E-BLSM332	Зеленый	3 положения	С фиксацией	1НО+1НЗ	Со склада	975 руб. – +
M36620	AR-LA800E-BLSM332	Зеленый	3 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36636	AR-LA800E-BLSM332	Зеленый	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36652	AR-LA800E-BLSM332	Зеленый	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1237 руб. – +
M36545		Желтый	2 положения	С самовозвратом	1НО	Со склада (комплектация 1..72 часа)	919 руб. – +
M36553		Желтый	2 положения	С самовозвратом	1НЗ	Со склада (комплектация 1..72 часа)	919 руб. – +
M36561		Желтый	2 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36577		Желтый	2 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36593		Желтый	2 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36609		Желтый	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36625		Желтый	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36641		Желтый	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1312 руб. – +
M36549	AR-LA800E-BLSM255	Желтый	2 положения	С фиксацией	1НО	Со склада	713 руб. – +
M36557		Желтый	2 положения	С фиксацией	1НЗ	Со склада (комплектация 1..72 часа)	713 руб. – +
M36569	AR-LA800E-BLSM255	Желтый	2 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	844 руб. – +
M36585		Желтый	2 положения	С фиксацией	2НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36601	AR-LA800E-BLSM255	Желтый	2 положения	С фиксацией	1НО+1НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36617		Желтый	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36633		Желтый	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36649		Желтый	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36565		Желтый	3 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36581		Желтый	3 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36597		Желтый	3 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36613		Желтый	3 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36629		Желтый	3 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36645		Желтый	3 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1349 руб. – +
M36573		Желтый	3 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	975 руб. – +
M36589		Желтый	3 положения	С фиксацией	2НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36605	AR-LA800E-BLSM3565	Желтый	3 положения	С фиксацией	1НО+1НЗ	Со склада	975 руб. – +
M36621		Желтый	3 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36637		Желтый	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36653		Желтый	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1237 руб. – +
M36546		Синий	2 положения	С самовозвратом	1НО	Со склада	919 руб. – +
M36554		Синий	2 положения	С самовозвратом	1НЗ	Со склада (комплектация 1..72 часа)	919 руб. – +
M36562		Синий	2 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36578		Синий	2 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36594		Синий	2 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1050 руб. – +
M36610		Синий	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36626		Синий	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1181 руб. – +
M36642		Синий	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1312 руб. – +
M36550	AR-LA800E-BLSM2665	Синий	2 положения	С фиксацией	1НО	Со склада	713 руб. – +
M36558	AR-LA800E-BLSM2665	Синий	2 положения	С фиксацией	1НЗ	Со склада	713 руб. – +
M36570	AR-LA800E-BLSM2665	Синий	2 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	844 руб. – +
M36586		Синий	2 положения	С фиксацией	2НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36602	AR-LA800E-BLSM2665	Синий	2 положения	С фиксацией	1НО+1НЗ	Со склада (комплектация 1..72 часа)	844 руб. – +
M36618		Синий	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36634		Синий	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	975 руб. – +
M36650		Синий	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36566		Синий	3 положения	С самовозвратом	2НО	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36582		Синий	3 положения	С самовозвратом	2НЗ	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36598		Синий	3 положения	С самовозвратом	1НО+1НЗ	Со склада (комплектация 1..72 часа)	1087 руб. – +
M36614		Синий	3 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36630		Синий	3 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1218 руб. – +
M36646		Синий	3 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1349 руб. – +
M36574		Синий	3 положения	С фиксацией	2НО	Со склада (комплектация 1..72 часа)	975 руб. – +
M36590		Синий	3 положения	С фиксацией	2НЗ	Со склада	975 руб. – +
M36606	AR-LA800E-BLSM3665	Синий	3 положения	С фиксацией	1НО+1НЗ	Со склада	975 руб. – +
M36622		Синий	3 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36638	AR-LA800E-BLSM3665	Синий	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	1106 руб. – +
M36654		Синий	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	1237 руб. – +

Артикул	Модель	Цвет	Схема контактов	Фиксация	Количество и тип контактов	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
