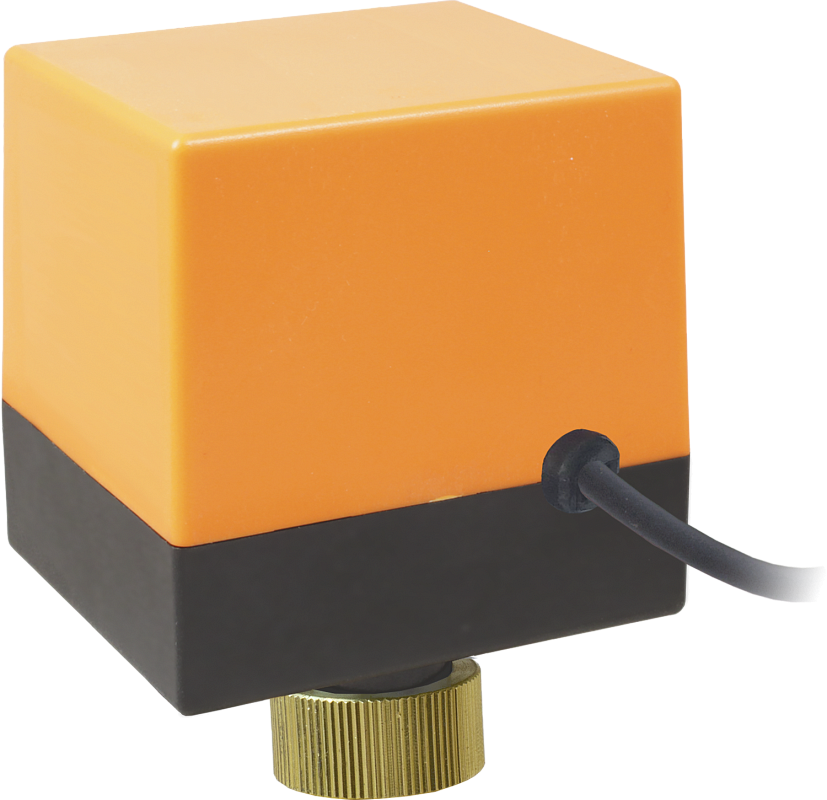

Электропривод AR500 устанавливается на шаровые краны

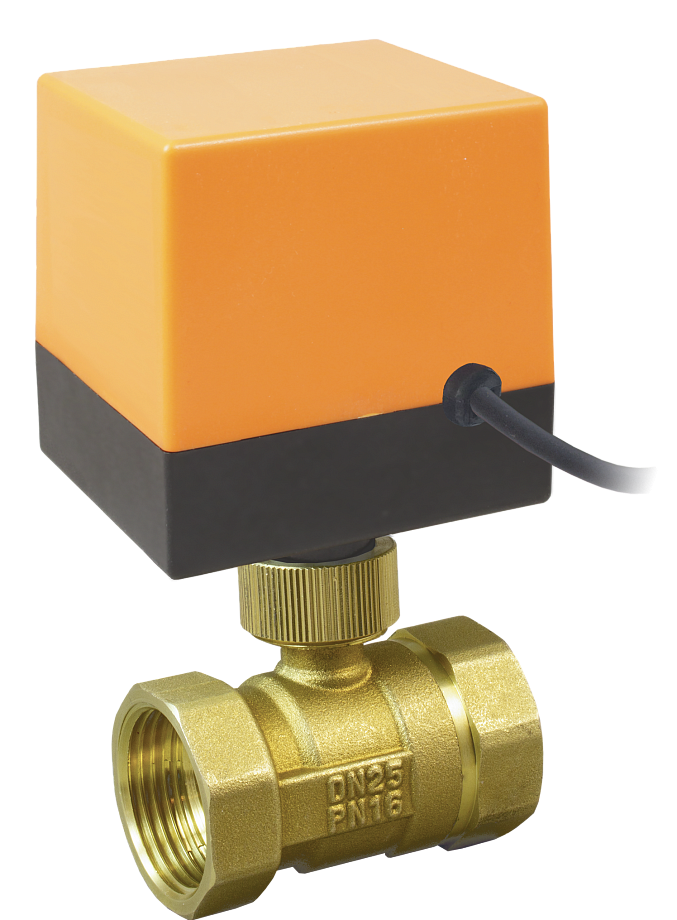

AR500-2,

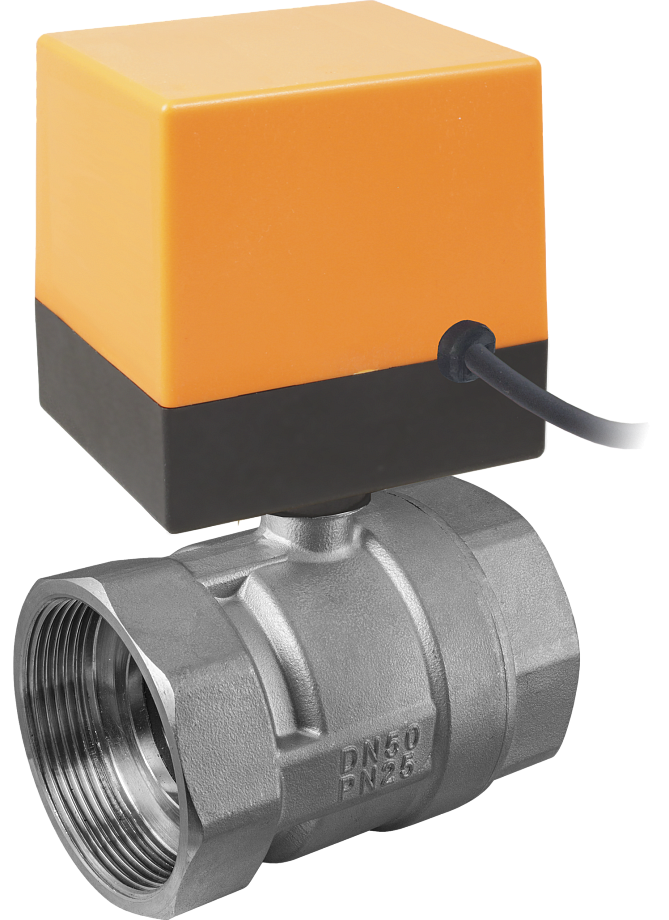

AR500-2S,

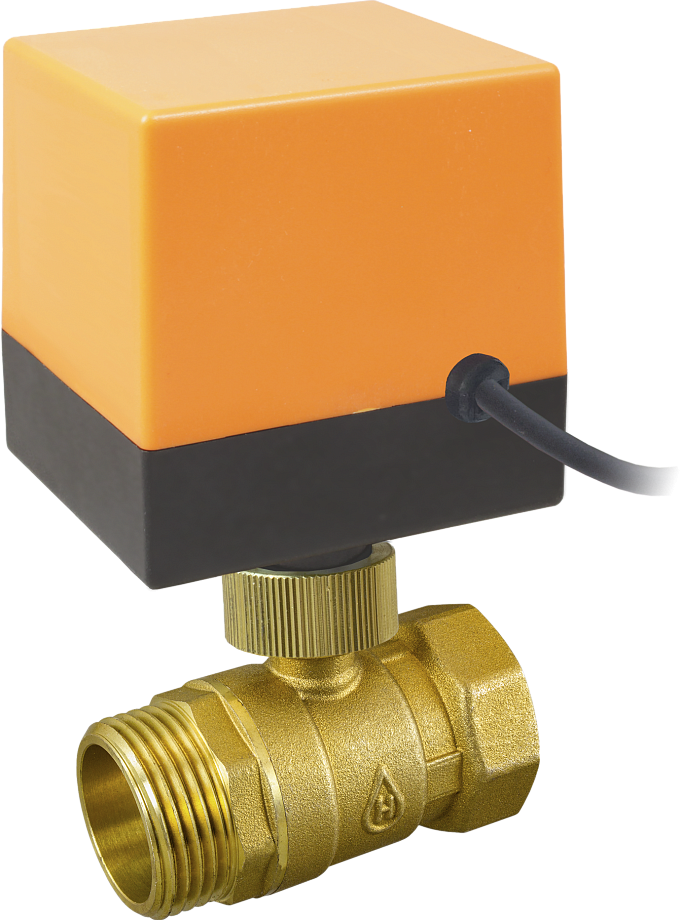

AR500-2M и

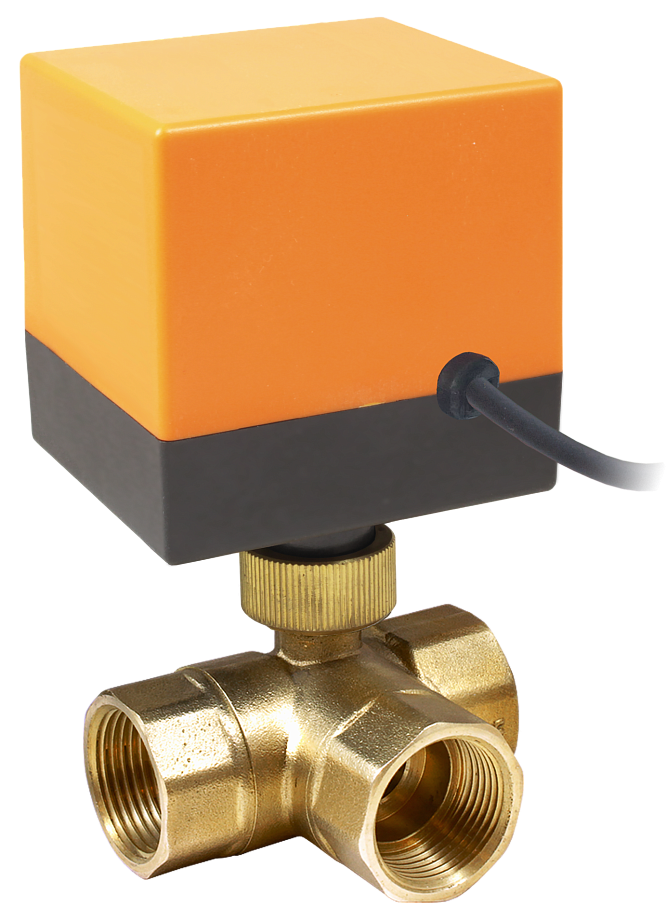

AR500-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Для установки на краны:
– AR500-2, AR500-2M – двухходовые из латуни;
– AR500-2S – двухходовые из нерж. стали;
– AR500-3 – трехходовые из латуни
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM.
- Простота монтажа
- Долгий срок службыТехнические характеристики:
Параметр | Значение |
Время открытия/закрытия
| 15 с
|
Угол поворота
| 90° (вращение в обоих направлениях)
|
Крутящий момент | 5 Н·м |
Питание, ток, мощность
| ~220 В, 27 мА, 6 ВA |
Схема подключения | 3-проводная с переключением |
Длина кабеля
| 370 мм
|

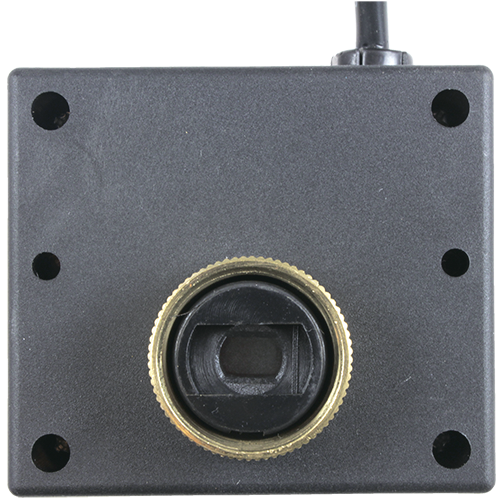

Присоединение привода к крану | М24×1,5 |
Габаритные размеры
| 84×78×62 мм |
Вес
| 331 г
|

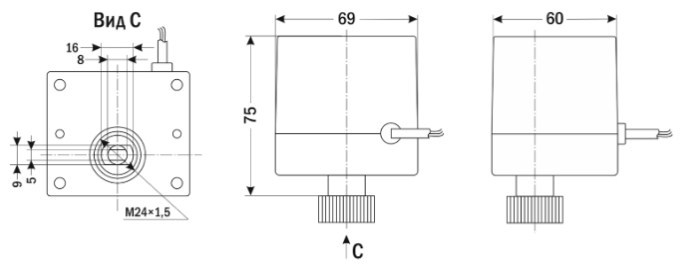

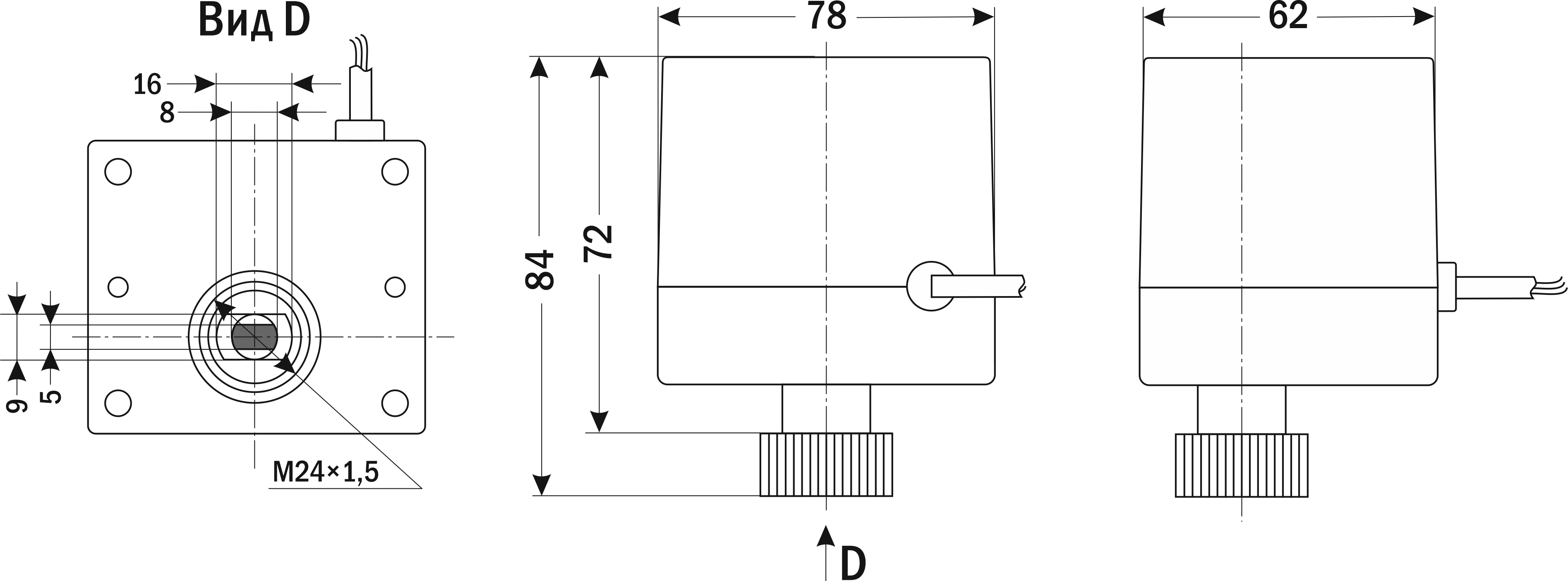

Габаритные размеры
|
|
Версия: 2024-04-23-ШАР
