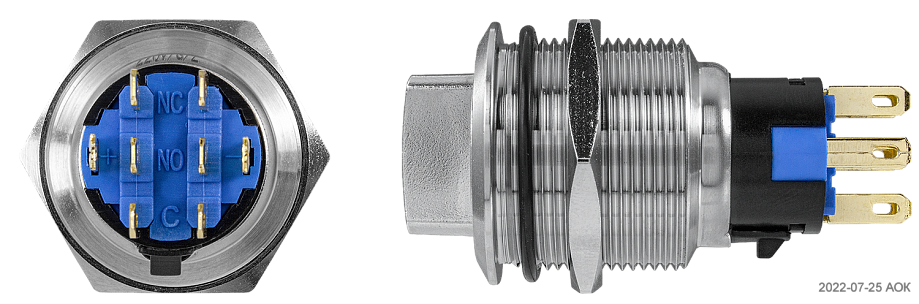

Переключатель 22 мм металлический антивандальный с подсветкой ARG1-V-22IR

Антивандальный металлический переключатель ARG1-V-22IR предназначен для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Количество положений: 2 или 3
Контакты: 1 или 2 переключающих
Коммутационная способность: ~5 А, 250 В
Диаметр монтажного отверстия: 22 мм

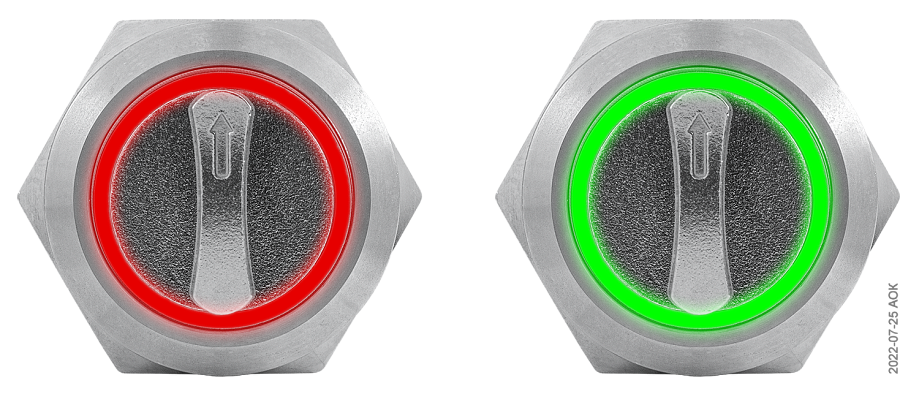

Кольцевая подсветка (красная или зеленая, ~220 В)
С фиксацией или с самовозвратом
Материал корпуса: нержавеющая сталь
Степень пылевлагозащиты IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка, плоские изолированные разъемы или коннектор ПИН-22П

В закладки

1 743 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (4)
Все модификации ()
Отзывы (0)

Антивандальный металлический переключатель с подсветкой ARG1-V-22IR предназначен для управления различным оборудованием в промышленности, в сфере обслуживания, системах контроля доступа и безопасности. Переключатель можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Прежнее название переключателя: SD16-V-22IR

Особенности:

Монтаж в плоские панели толщиной до 13 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствие стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм
Для предотвращения непреднамеренного переключения ручки устройства рекомендуется использовать крышку КЗП-22Б

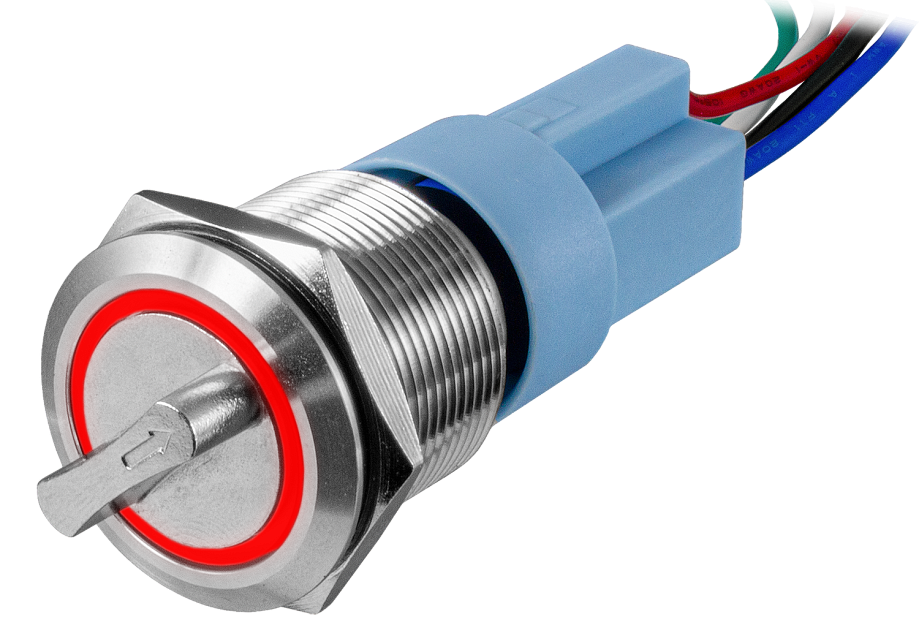

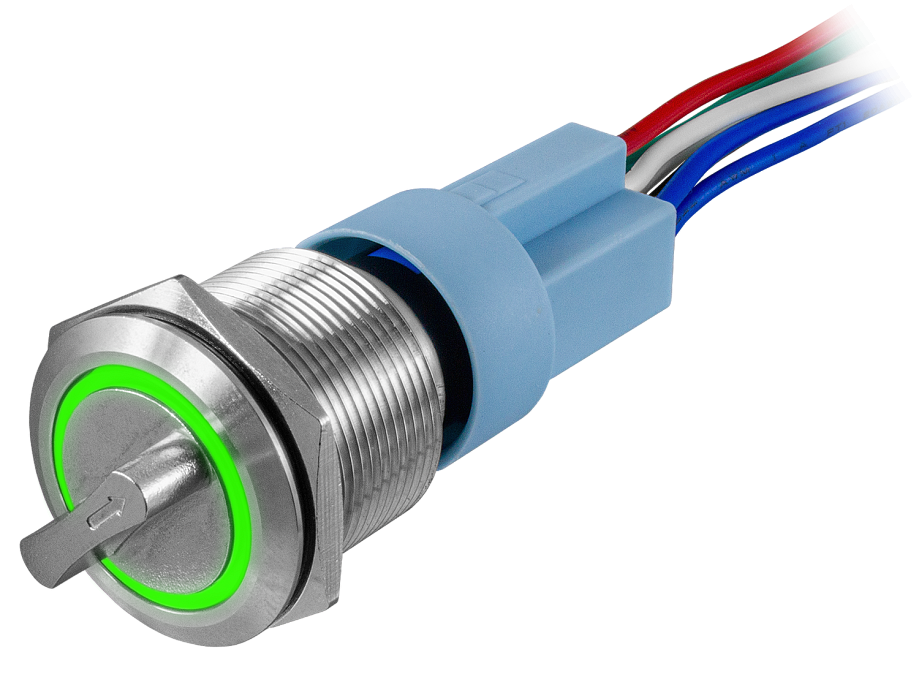

Для быстрого и удобного подключения кнопок без пайки рекомендуется использовать коннектор ПИН-22П-5/8 (для 2 положений) или ПИН-22П-8/8 (для 3 положений)

Технические характеристики:

Параметр	Значение
Количество положений	2 или 3
Контакты	1 или 2 переключающих
Исполнение	С фиксацией или с самовозвратом
Коммутационная способность	~5 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528 2,8×0,5 мм
Подсветка	Светодиодная кольцевая красная или зеленая
Питание подсветки	~220 В
Материал корпуса	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	22 мм
Толщина панели	≤ 13 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP65
Степень защиты от внешних механических воздействий*	IK06
Температурный диапазон применения	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 24,8×9 мм
Максимальные габаритные размеры	29×25×47 мм
Монтажная глубина**	38 мм
Вес	36 г

* Со стороны лицевой панели.
** Без учета ответных разъемов.

Модификации:

Модификация	Количество положений	Исполнение	Контакты	Цвет подсветки
-22IR2S-L001-U-SR220 -22IR2S-M001-U-SR220	2	с фиксацией с самовозвратом	1 переключающий	красный
-22IR3S-L002-U-SG220 -22IR3S-M002-U-SG220	3	с фиксацией с самовозвратом	2 переключающих	зеленый

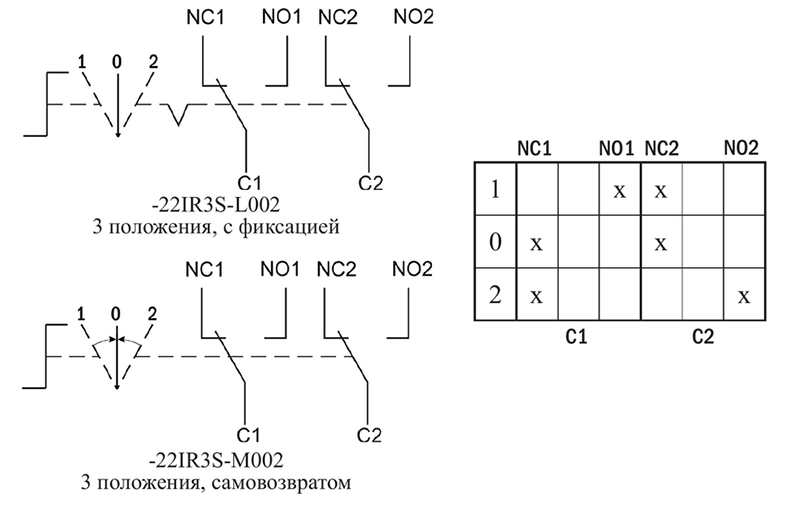

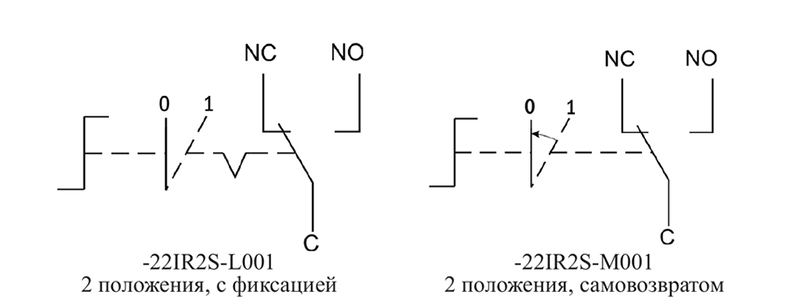

Схема работы и подключения

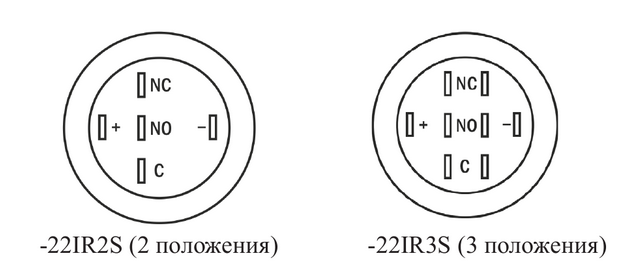

Схема расположения контактов

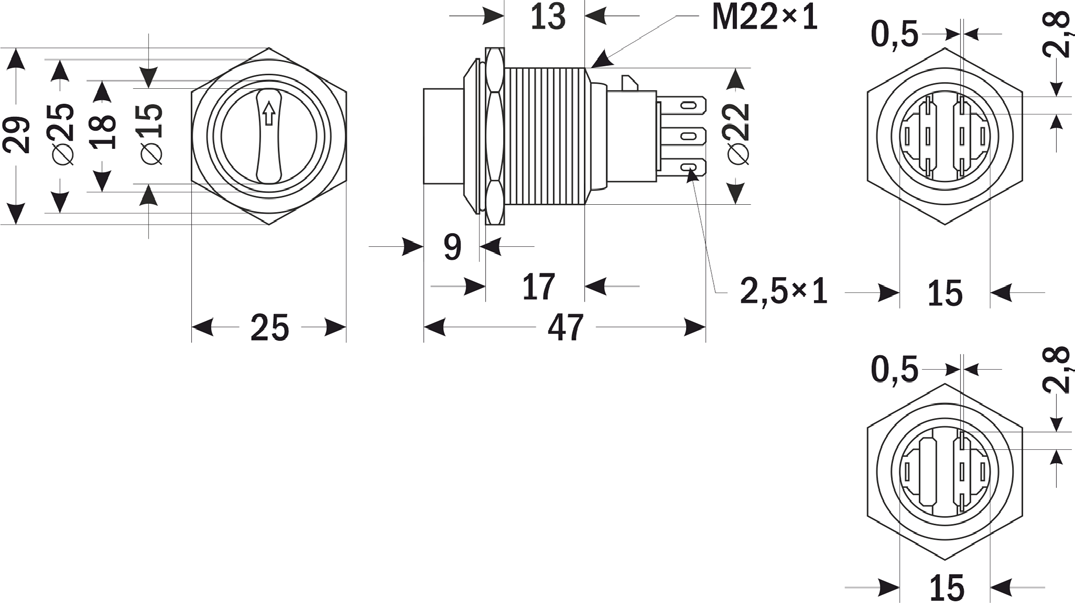

Габаритные размеры

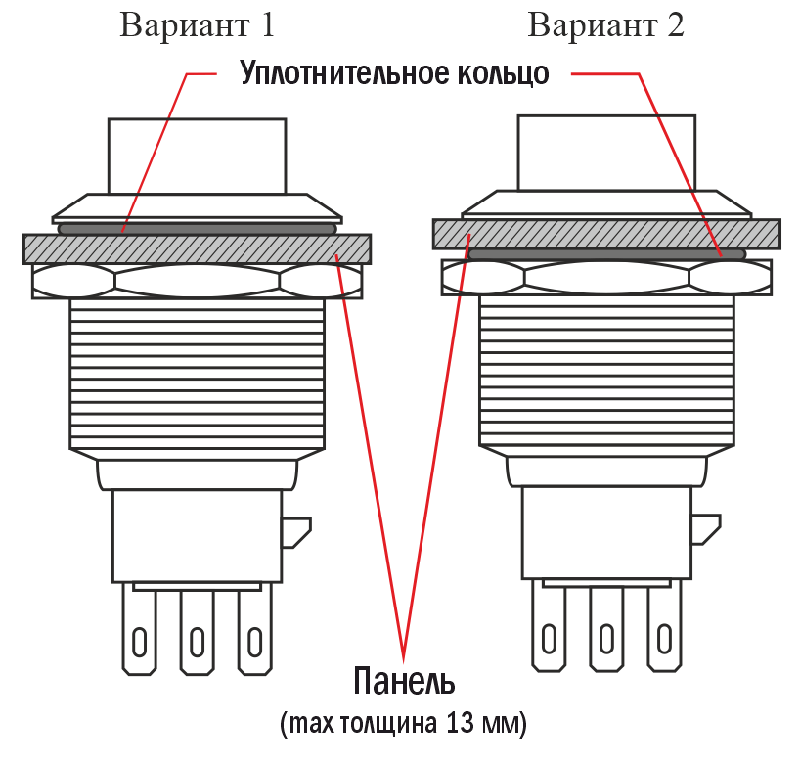

Схема установки

Версия: 2023-07-06-ЛВС

Артикул	Кол-во положений	Тип	Фиксация	Срок поставки	Стоимость
2 положения 3 положения	С подсветкой, зеленая (круговая) С подсветкой, красная (круговая)	С самовозвратом С фиксацией

Артикул	Модель	Кол-во положений	Тип	Фиксация	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Кол-во положений	Тип	Фиксация	Срок поставки	Стоимость
K25307	ARG1-V-22IR2S-M001-U-SR220 (SD16-V-22IR)	2 положения	С подсветкой, красная (круговая)	С самовозвратом	Со склада	1743 руб. – +
K25309	ARG1-V-22IR2S-L001-U-SR220 (SD16-V-22IR)	2 положения	С подсветкой, красная (круговая)	С фиксацией	Со склада	1743 руб. – +
K25306	ARG1-V-22IR3S-M002-U-SG220 (SD16-V-22IR)	3 положения	С подсветкой, зеленая (круговая)	С самовозвратом	Со склада	1743 руб. – +
K25308	ARG1-V-22IR3S-L002-U-SG220 (SD16-V-22IR)	3 положения	С подсветкой, зеленая (круговая)	С фиксацией	Со склада	1743 руб. – +

Артикул	Модель	Кол-во положений	Тип	Фиксация	Срок поставки	Стоимость
K25307	ARG1-V-22IR2S-M001-U-SR220 (SD16-V-22IR)	2 положения	С подсветкой, красная (круговая)	С самовозвратом	Со склада	1743 руб. – +
K25309	ARG1-V-22IR2S-L001-U-SR220 (SD16-V-22IR)	2 положения	С подсветкой, красная (круговая)	С фиксацией	Со склада	1743 руб. – +
K25306	ARG1-V-22IR3S-M002-U-SG220 (SD16-V-22IR)	3 положения	С подсветкой, зеленая (круговая)	С самовозвратом	Со склада	1743 руб. – +
K25308	ARG1-V-22IR3S-L002-U-SG220 (SD16-V-22IR)	3 положения	С подсветкой, зеленая (круговая)	С фиксацией	Со склада	1743 руб. – +
