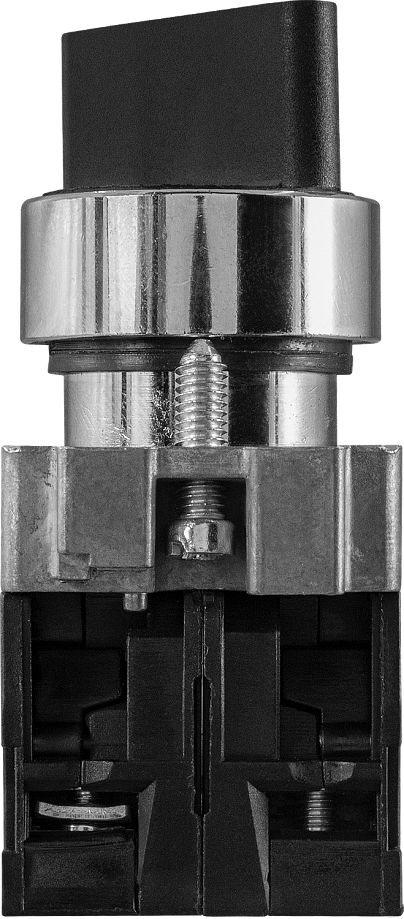

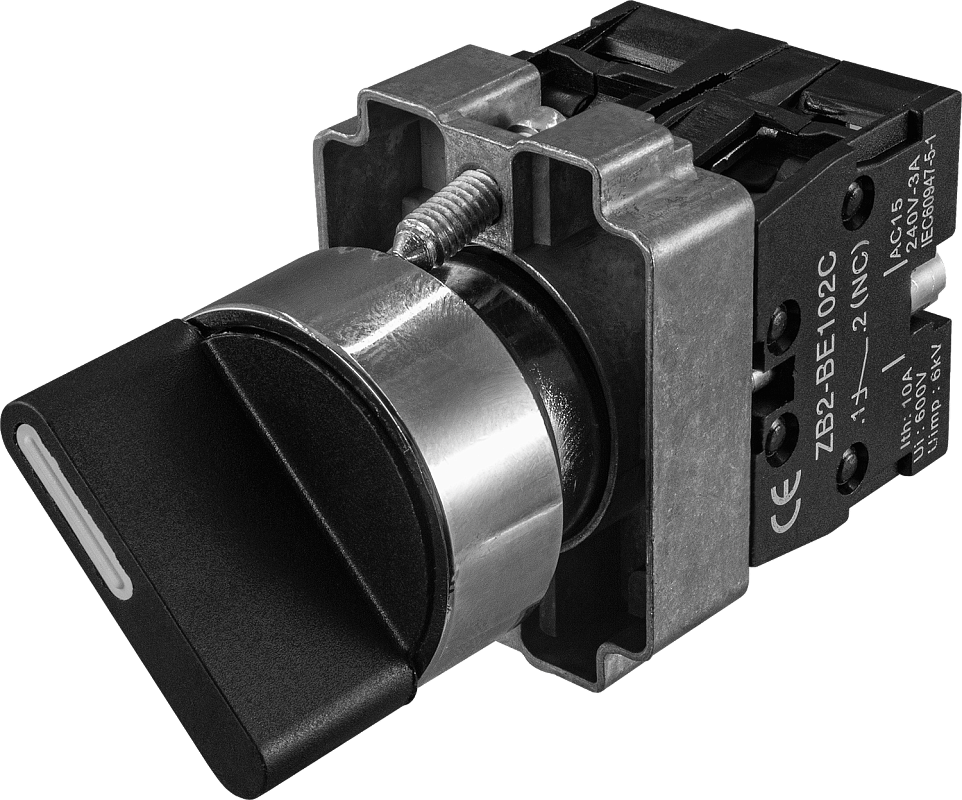

Переключатель 22 мм AR-XB2-BD

Прибор для коммутации электрических цепей

Количество положений: 2 или 3
Контакты: от 1НО+1НЗ до 3НО+3НЗ в любых комбинациях
Максимальное число контактов: 6 (с фиксацией), 4 (с самовозвратом)
Коммутационная способность: ~10 А, 400 В
Диаметр монтажного отверстия: 22 мм
С фиксацией или с самовозвратом
Материал: пластмасса/металл
Степень пылевлагозащиты IP54 (со стороны лицевой панели)

В закладки

от 304 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (36)
Все модификации ()
Отзывы (0)

Переключатель AR-XB2-BD предназначен для коммутации электрических цепей

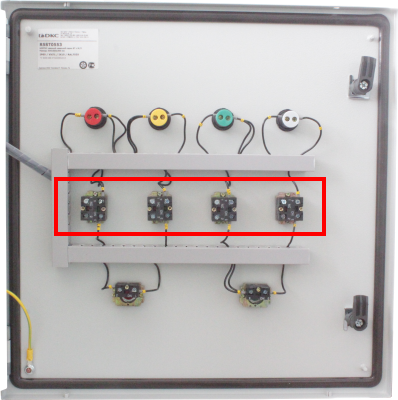

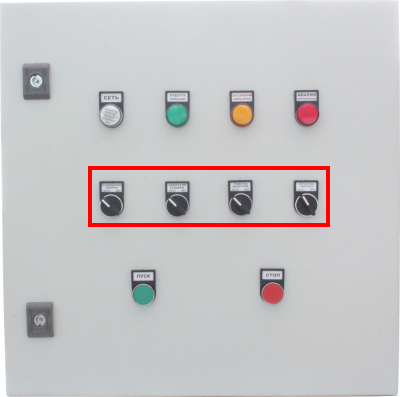

Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.Особенности:

Монтаж в щит с помощью двух распорных самозаземляющихся винтов (в комплекте)
Переключатель можно укомплектовать дополнительными контактами AR-ZB2
Допускается сборка блок-контактов не более, чем в три уровня (с фиксацией) или два уровня (с самовозвартом)

Технические характеристики:

Параметр	Значение
Параметр	AR-XB2-BD25	AR-XB2-BD33
Количество положений	2	3
Модели с фиксацией
Контакты	1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ	2НО, 3НО, 4НО, 5НО, 6НО, 2НО+1НЗ, 3НО+1НЗ, 2НО+2НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ
Максимальное число контактов	6
Модели с самовозвратом
Контакты	1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ	2НО, 3НО, 4НО, 2НО+1НЗ, 3НО+1НЗ, 2НО+2НЗ
Максимальное число контактов	4
Коммутационная способность	~10 A, 400 В
Механическая износостойкость	0,5 млн циклов
Материал	Пластмасса/металл
Степень пылевлагозащиты	IP54 (со стороны лицевой панели)
Диаметр монтажного отверстия	22 мм
Условия эксплуатации и хранения	−35...+70°С, 20...90%RH
Габаритные размеры	40×30×69 мм

Модификации:

Параметр	Количество положений	Фиксация
AR-XB2-BD25	2	С фиксацией
AR-XB2-BD25-M	2	С самовозвратом
AR-XB2-BD33	3	С фиксацией
AR-XB2-BD33-M	3	С самовозвратом в центральное положение

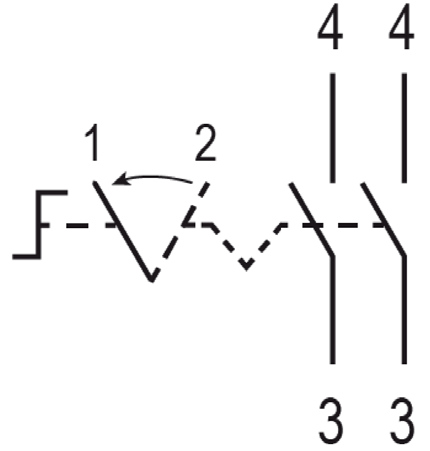

Схемы подключения

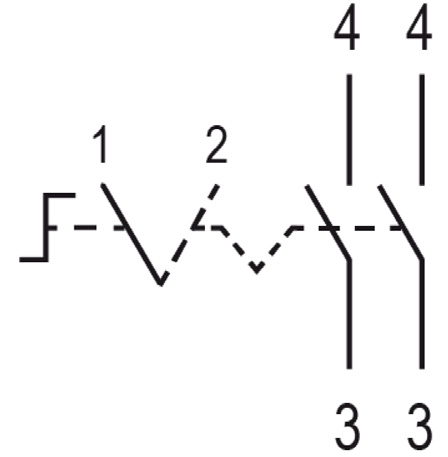

AR-XB2-BD25 2 положения с фиксацией	AR-XB2-BD25-M 2 положения с самовозвратом

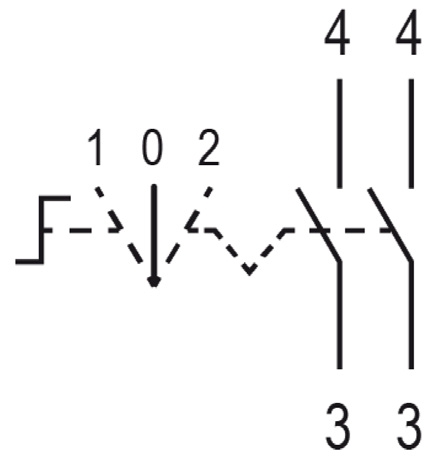

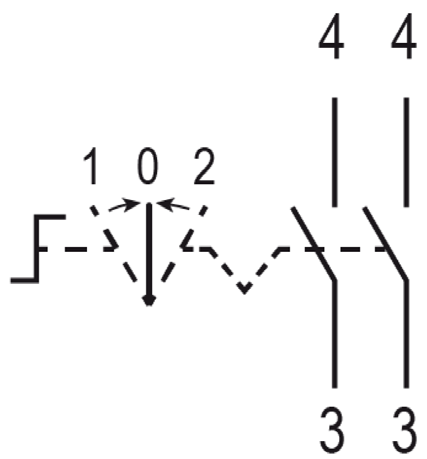

AR-XB2-BD33 3 положения с фиксацией	AR-XB2-BD33 3 положения с самовозвратом

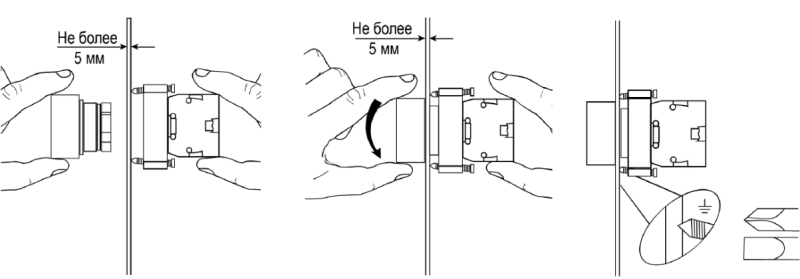

Монтаж в щит

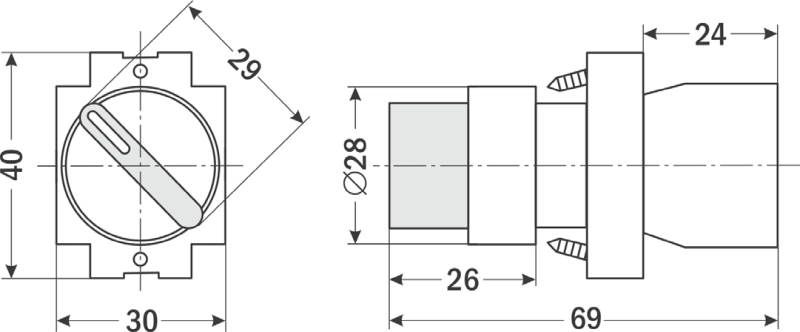

Габаритные размеры

Версия: 2021-08-20-КВА

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость
2 положения 3 положения	С фиксацией С самовозвратом С самовозвратом в центральное положение	2НО 1НО+1НЗ 1НО+2НЗ 1НО+3НЗ 1НО+4НЗ 1НО+5НЗ 2НО+1НЗ 2НО+2НЗ 2НО+3НЗ 2НО+4НЗ 3НО+1НЗ 3НО+2НЗ 3НО+3НЗ 4НО+1НЗ 4НО+2НЗ 5НО+1НЗ

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Кол-во положений	Фиксация	Кол-во и вид контактов	Срок поставки	Стоимость
T47882	2 положения	С фиксацией	1НО+1НЗ	Со склада	304 руб. – +
T47884	2 положения	С фиксацией	1НО+2НЗ	Со склада (комплектация 1..72 часа)	360 руб. – +
T47886	2 положения	С фиксацией	1НО+3НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47888	2 положения	С фиксацией	1НО+4НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47889	2 положения	С фиксацией	1НО+5НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47890	2 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	360 руб. – +
T47894	2 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47898	2 положения	С фиксацией	2НО+3НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47900	2 положения	С фиксацией	2НО+4НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47902	2 положения	С фиксацией	3НО+1НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47906	2 положения	С фиксацией	3НО+2НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47908	2 положения	С фиксацией	3НО+3НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47910	2 положения	С фиксацией	4НО+1НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47912	2 положения	С фиксацией	4НО+2НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47914	2 положения	С фиксацией	5НО+1НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47883	2 положения	С самовозвратом	1НО+1НЗ	Со склада	304 руб. – +
T47885	2 положения	С самовозвратом	1НО+2НЗ	Со склада (комплектация 1..72 часа)	360 руб. – +
T47887	2 положения	С самовозвратом	1НО+3НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47892	2 положения	С самовозвратом	2НО+1НЗ	Со склада (комплектация 1..72 часа)	360 руб. – +
T47896	2 положения	С самовозвратом	2НО+2НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47904	2 положения	С самовозвратом	3НО+1НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47880	3 положения	С фиксацией	2НО	Со склада	304 руб. – +
T47891	3 положения	С фиксацией	2НО+1НЗ	Со склада (комплектация 1..72 часа)	360 руб. – +
T47895	3 положения	С фиксацией	2НО+2НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47899	3 положения	С фиксацией	2НО+3НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47901	3 положения	С фиксацией	2НО+4НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47903	3 положения	С фиксацией	3НО+1НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47907	3 положения	С фиксацией	3НО+2НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47909	3 положения	С фиксацией	3НО+3НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47911	3 положения	С фиксацией	4НО+1НЗ	Со склада (комплектация 1..72 часа)	472 руб. – +
T47913	3 положения	С фиксацией	4НО+2НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47915	3 положения	С фиксацией	5НО+1НЗ	Со склада (комплектация 1..72 часа)	528 руб. – +
T47881	3 положения	С самовозвратом в центральное положение	2НО	Со склада	304 руб. – +
T47893	3 положения	С самовозвратом в центральное положение	2НО+1НЗ	Со склада (комплектация 1..72 часа)	360 руб. – +
T47897	3 положения	С самовозвратом в центральное положение	2НО+2НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
T47905	3 положения	С самовозвратом в центральное положение	3НО+1НЗ	Со склада (комплектация 1..72 часа)	416 руб. – +
