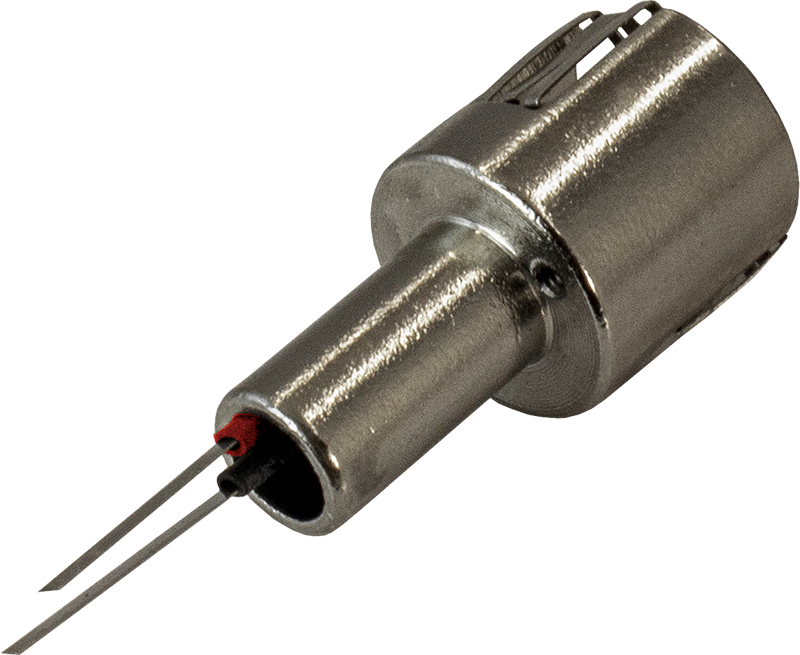

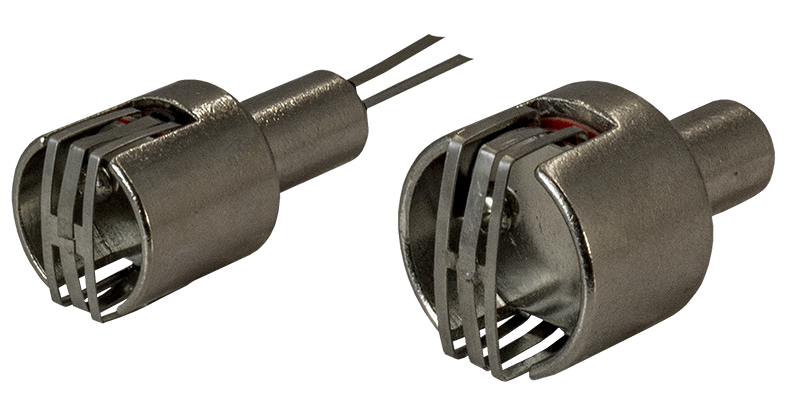

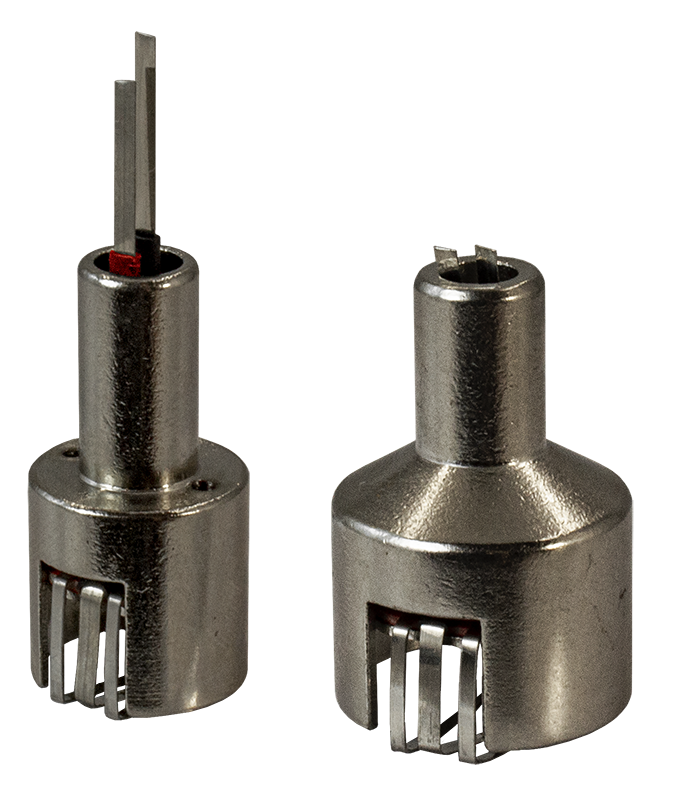

Головка измерительная ГИ-А

Измерительная головка для поверхностных термопар

Диапазон измерения температуры: 0...+400°С
Класс допуска: 1
Диаметр головки: 15 мм, 20 мм
Тип сенсора: ХА (К) – стандарт, ЖК (J) – по заказу
Тип спая: неизолированный
Материал пружинной контактной площадки: термоэлектродный сплав
Материал корпуса: никелированнная латунь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

915 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Измерительная головка для поверхностных термопар
Особенности:

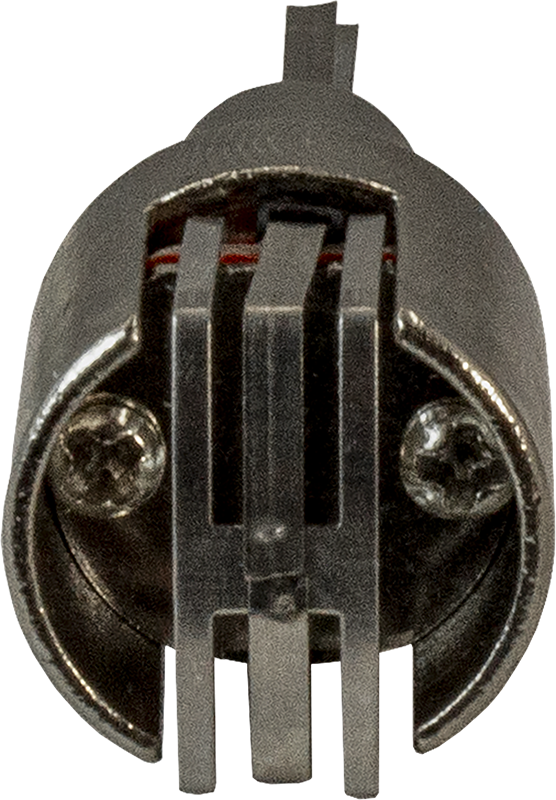

Пружинная контактная площадка обеспечивает плотное прилегание к поверхности и устойчивость к вибрации
Измерение температуры только твердых поверхностей

Монтаж:

Для подключения используются компенсационные провода

– ПТН-А;
– ПТНн-А;
– ПТНт-А;
– ПТНГт-А;
– ПТНЭ-А;
– ПТНГЭ-А;
– ПТНГЭк-А;

– ПТНЭк-А.

Для присоединения провода нужно разобрать головку, открутив винты 1 (см. чертеж), припаять или приварить выводы провода к выводам головки 2. Необходимо соблюдать полярность: «+» жила в красной трубке. Пропустить провод через отверстие d₂ (диаметр провода не должен превышать d₂) и cобрать головку

Технические характеристики:

Параметр	Значение
Диапазон измерения температуры	0...+400°С
Класс допуска	1
Погрешность	±1,5°С
Диаметр головки	15 мм, 20 мм
Тип сенсора	ХА (К) – стандарт ЖК (J) – по заказу
Тип спая	неизолированный
Тепловая инерция	≤ 3 с
Материал пружинной контактной площадки	термоэлектродный сплав
Материал корпуса	никелированная латунь

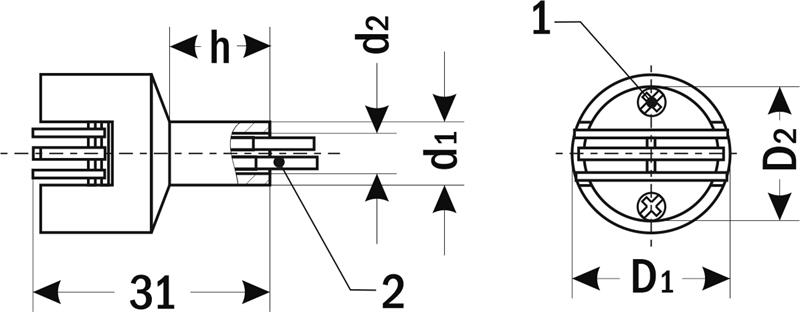

Габаритные размеры

Конструктивное исполнение:

Исполнение	D₁, мм	D₂, мм	d₁, мм	d₂, мм	h, мм
ГИ-А-15	15	13	8	5,7	15
ГИ-А-20	20	17	8,3	4,9	11

Версия: 2022-01-12-ШАР

Артикул	Диаметр головки, мм	Срок поставки	Стоимость
15 20

Артикул	Диаметр головки, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Диаметр головки, мм	Срок поставки	Стоимость
M88438	15	Со склада	915 руб. – +
M88439	20	Со склада	915 руб. – +

Артикул	Диаметр головки, мм	Срок поставки	Стоимость
M88438	15	Со склада	915 руб. – +
M88439	20	Со склада	915 руб. – +
