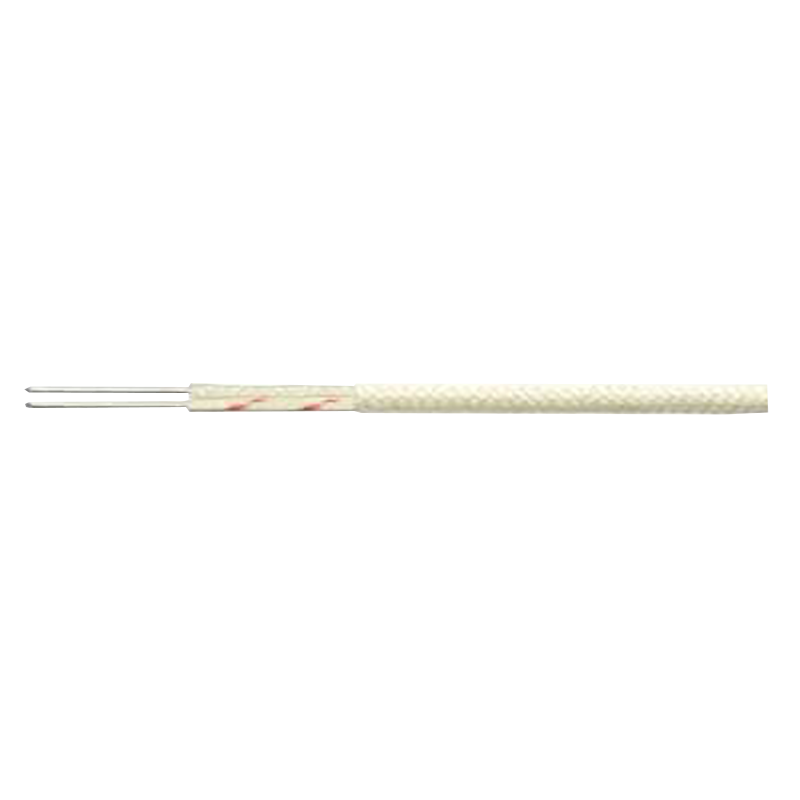

Провод компенсационный (термопарный) ПТНн-А

Арт: F87934

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором

Тип: ХА (K)
Рабочий диапазон температур: −40...+1000°С
Класс допуска: 2
Количество жил в проводе: 1
Диаметр жилы: 0,5 мм
Количество проводов: 2
Сечение: 0,2 мм²
Изоляция жил: кремнеземная нить
Оболочка: кремнеземная нить

Цена указана за 1 м

В закладки

1 073 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВк

Принцип действия:Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А

Особенности:

Изоляция кремнеземной нитью позволяет использовать провод и датчики с ним при температурах до +1000°С

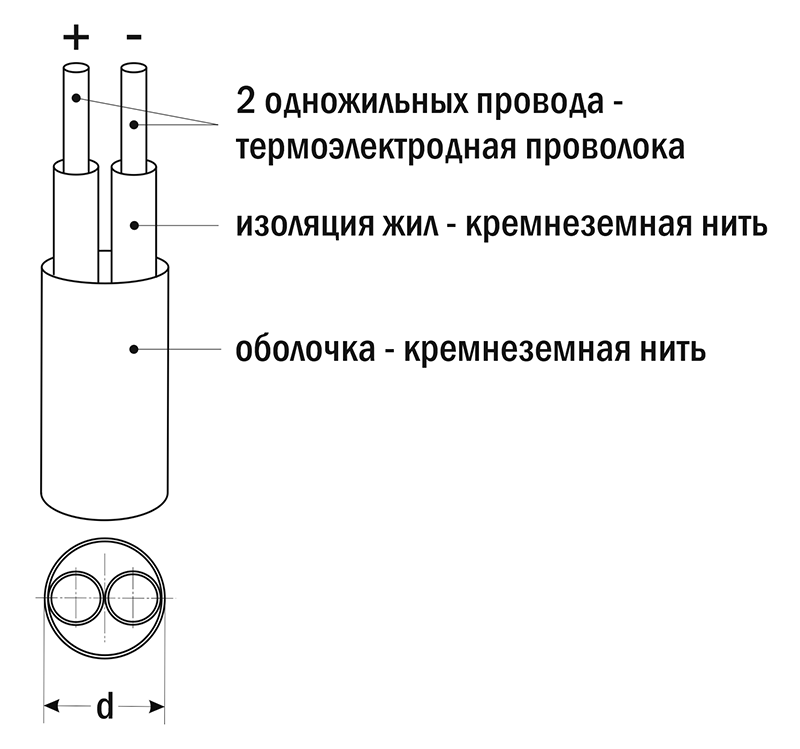

Конструктивное исполнение:

Монтаж:

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности, приведёт к ее удвоению. Провод, маркированный красным, имеет полярность «+».

Технические характеристики:

Параметры	Значение
Тип	ХА (K)
Рабочий диапазон температур	−40...+1000°С
Класс допуска (по DIN 43722)	2
Количество жил в проводе	1
Диаметр жилы	0,5 мм
Количество проводов	2
Сечение	0,2 мм²
Наружный размер d	2 мм
Изоляция жил	кремнеземная нить
Оболочка	кремнеземная нить
