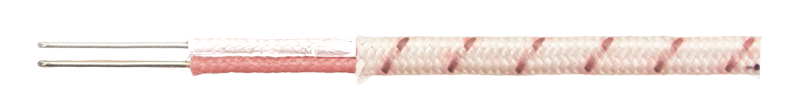

Провод компенсационный (термопарный) ПТН-А

Щуп ТТД-21 — пример изготовления термопары из компенсационного провода

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором

Тип: ХА (К), ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т)
Рабочий диапазон температур: −40...+400°С
Класс допуска: 2
Количество жил в проводе: 1
Диаметр жилы: 0,3 мм, 0,5 мм, 0,6 мм, 0,7 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм
Количество проводов: 2
Сечение: 0,1 мм², 0,2 мм², 0,3 мм², 0,4 мм², 0,5 мм², 0,8 мм², 1,1 мм², 1,8 мм²
Изоляция жил: стеклонить
Оболочка: стеклонить

Цена указана за 1 м

В закладки

от 90 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (22)
Все модификации ()
Отзывы (0)

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар (например, щуп ТТД-21, см. фото). Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

Принцип действия:Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНГЭк-А

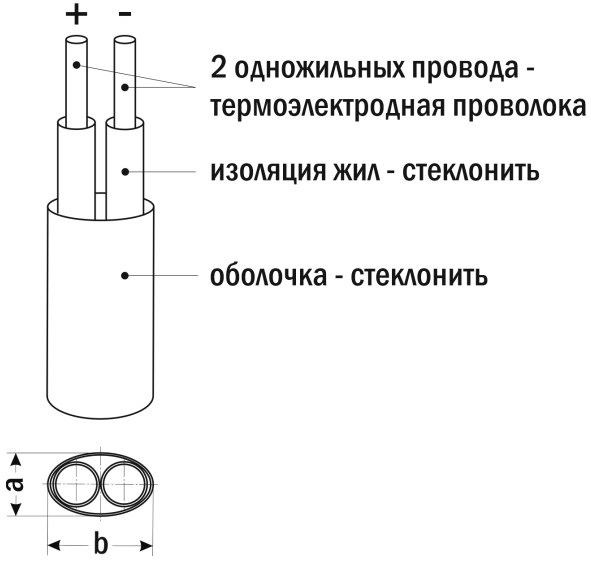

Конструктивное исполнение:

Монтаж:

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN (кроме НН (N) — стандарт IEС)

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	розовая жила (нихросил)	красная жила (хромель)	красная жила (медь)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)

Технические характеристики:

Параметры	Значение
Тип	ХА (К), ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т)
Рабочий диапазон температур	−40...+400°С
Класс допуска (по DIN 43722)	2
Количество жил в проводе	1
Количество проводов	2
Изоляция жил	стеклонить
Оболочка	стеклонить

Тип	Диаметр жилы, мм	Сечение, мм²	a×b, мм
ХА (К), ХК (L)	1×0,3	2×0,1	1×2
	1×0,5	2×0,2	2×3
	1×0,7	2×0,4	2×3
	1×1,0	2×0,8	2×3
	1×1,2	2×1,1	2×4
	1×1,5	2×1,8	2×4
ХА (К)	1×0,8	2×0,5	2×4
ХА (К), ЖК (J)	1×0,6	2×0,3	2×3,5
ЖК (J)	1×0,5	2×0,2	2×3
	1×0,7	2×0,4	2×3
	1×1,0	2×0,8	2×3
	1×1,2	2×1,1	2×4
	1×1,5	2×1,8	2×4
НН (N), ХКн (E), МКн (Т)	1×0,5	2×0,2	2×3

Версия: 2021-12-03-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	13.01.2012	2.16 Мб
Руководство по эксплуатации	08.10.2025	0.24 Мб

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
ХА (К) ХК (L) ЖК (J) НН (N) ХКн (Е) МКн (T)	2х0,1 мм² 2х0,2 мм² 2х0,3 мм² 2х0,4 мм² 2х0,5 мм² 2х0,8 мм² 2х1,1 мм² 2х1,8 мм²

Артикул	Градуировка	Сечение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
O13429	ХА (К)	2х0,1 мм²	Со склада	117 руб. – +
O13431	ХА (К)	2х0,2 мм²	Со склада	129 руб. – +
O13439	ХА (К)	2х0,4 мм²	Со склада	226 руб. – +
O13442	ХА (К)	2х0,5 мм²	Со склада	269 руб. – +
O13443	ХА (К)	2х0,8 мм²	Со склада	343 руб. – +
O13446	ХА (К)	2х1,1 мм²	Со склада	511 руб. – +
O13449	ХА (К)	2х1,8 мм²	Со склада	694 руб. – +
O13430	ХК (L)	2х0,1 мм²	Со склада	90 руб. – +
O13432	ХК (L)	2х0,2 мм²	Со склада	129 руб. – +
O13440	ХК (L)	2х0,4 мм²	Со склада	281 руб. – +
O13444	ХК (L)	2х0,8 мм²	Со склада	343 руб. – +
O13447	ХК (L)	2х1,1 мм²	Со склада	511 руб. – +
O13450	ХК (L)	2х1,8 мм²	Со склада	694 руб. – +
O13433	ЖК (J)	2х0,2 мм²	Со склада	129 руб. – +
O13438	ЖК (J)	2х0,3 мм²	Со склада	183 руб. – +
O13441	ЖК (J)	2х0,4 мм²	Со склада	226 руб. – +
O13445	ЖК (J)	2х0,8 мм²	Со склада	343 руб. – +
O13448	ЖК (J)	2х1,1 мм²	Со склада	511 руб. – +
O13451	ЖК (J)	2х1,8 мм²	Со склада	694 руб. – +
O13434	НН (N)	2х0,2 мм²	Со склада	140 руб. – +
O13435	ХКн (Е)	2х0,2 мм²	Со склада	140 руб. – +
O13436	МКн (T)	2х0,2 мм²	Со склада	140 руб. – +

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
O13429	ХА (К)	2х0,1 мм²	Со склада	117 руб. – +
O13431	ХА (К)	2х0,2 мм²	Со склада	129 руб. – +
O13437	ХА (К)	2х0,3 мм²	Снято с производства	183 руб. – +
O13439	ХА (К)	2х0,4 мм²	Со склада	226 руб. – +
O13442	ХА (К)	2х0,5 мм²	Со склада	269 руб. – +
O13443	ХА (К)	2х0,8 мм²	Со склада	343 руб. – +
O13446	ХА (К)	2х1,1 мм²	Со склада	511 руб. – +
O13449	ХА (К)	2х1,8 мм²	Со склада	694 руб. – +
O13430	ХК (L)	2х0,1 мм²	Со склада	90 руб. – +
O13432	ХК (L)	2х0,2 мм²	Со склада	129 руб. – +
O13440	ХК (L)	2х0,4 мм²	Со склада	281 руб. – +
O13444	ХК (L)	2х0,8 мм²	Со склада	343 руб. – +
O13447	ХК (L)	2х1,1 мм²	Со склада	511 руб. – +
O13450	ХК (L)	2х1,8 мм²	Со склада	694 руб. – +
O13433	ЖК (J)	2х0,2 мм²	Со склада	129 руб. – +
O13438	ЖК (J)	2х0,3 мм²	Со склада	183 руб. – +
O13441	ЖК (J)	2х0,4 мм²	Со склада	226 руб. – +
O13445	ЖК (J)	2х0,8 мм²	Со склада	343 руб. – +
O13448	ЖК (J)	2х1,1 мм²	Со склада	511 руб. – +
O13451	ЖК (J)	2х1,8 мм²	Со склада	694 руб. – +
O13434	НН (N)	2х0,2 мм²	Со склада	140 руб. – +
O13435	ХКн (Е)	2х0,2 мм²	Со склада	140 руб. – +
O13436	МКн (T)	2х0,2 мм²	Со склада	140 руб. – +
