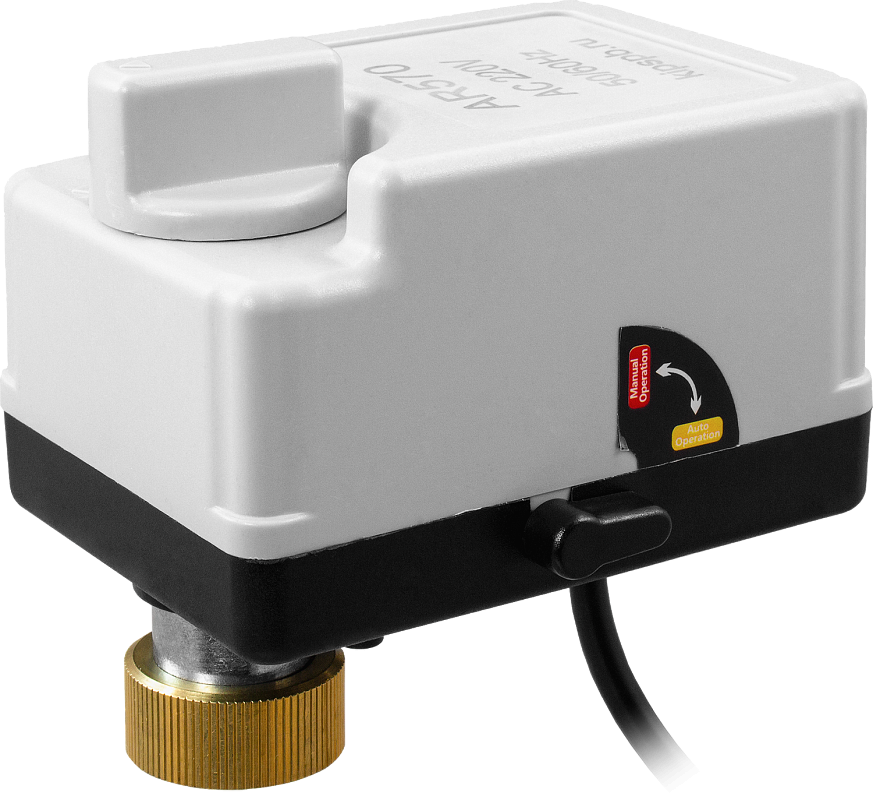

Электропривод для кранов AR570
Электропривод для кранов AR570-2, AR570-2S, AR570-2M и AR570-3
- Время открытия/закрытия: 7 с
- Угол поворота: 90° (вращение в обоих направлениях)
- Крутящий момент: 4 Н·м
- Питание: ~220 В
- Схема подключения: 3-проводная c переключением

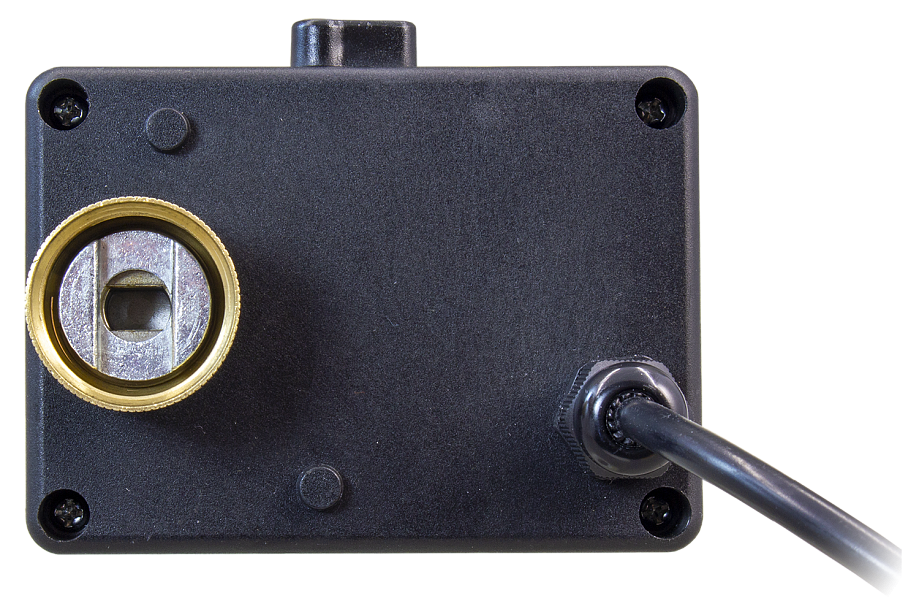

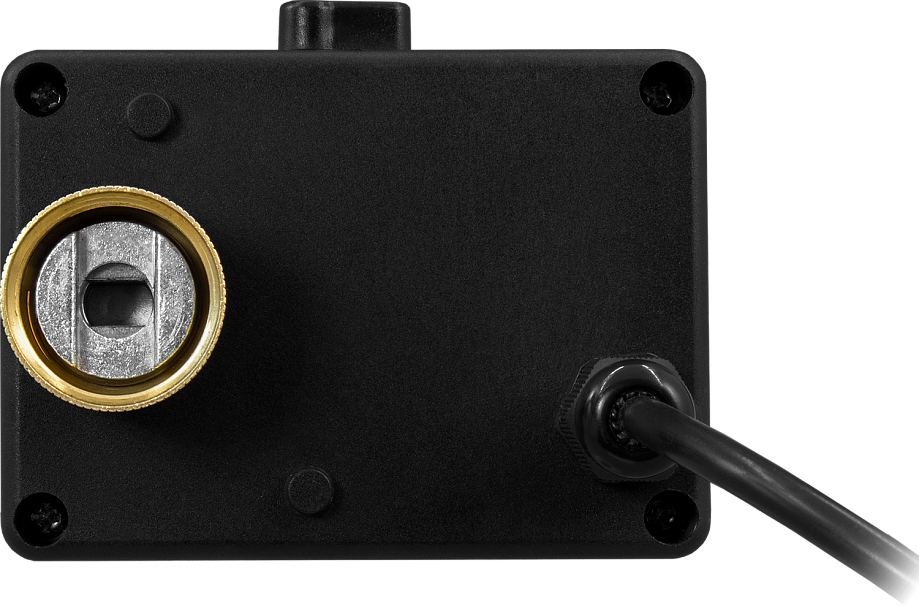

- Присоединение привода к крану: М24×1,5
- Длина кабеля для подключения: 320 мм
- Степень пылевлагозащиты: IP53
- Ручной дублер
Электропривод AR570 устанавливается на шаровые краны AR570-2, AR570-2S, AR570-2M и AR570-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Для установки на краны:

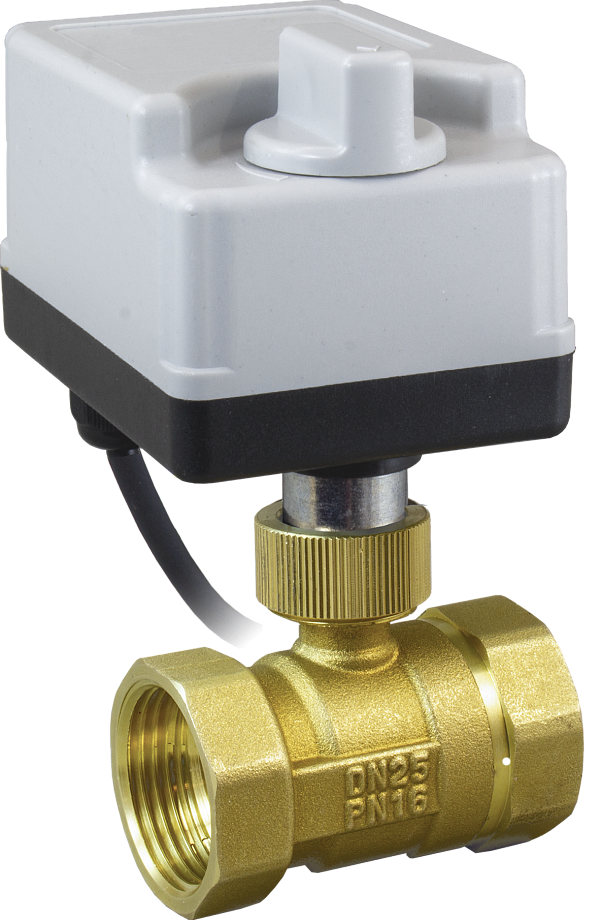

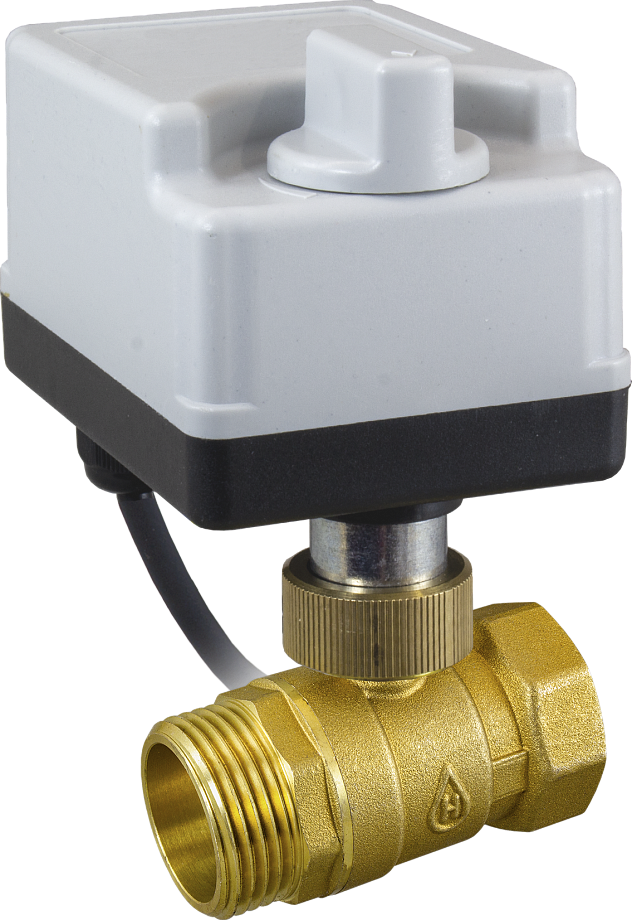

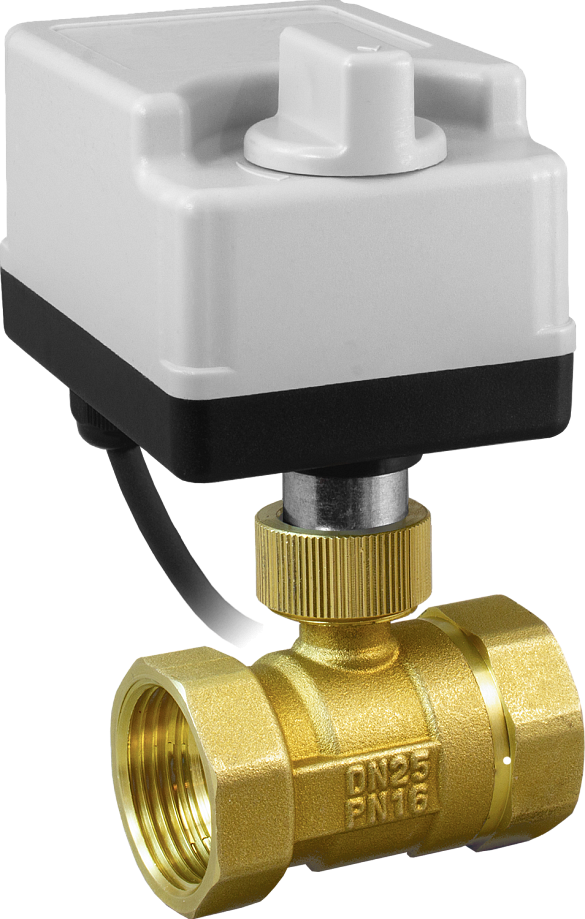

– AR570-2, AR570-2M – двухходовые из латуни;

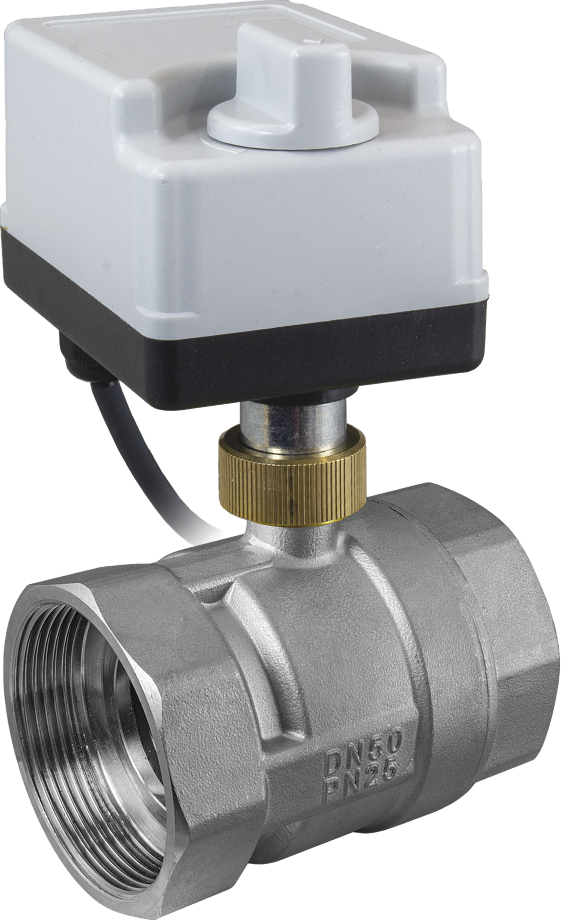

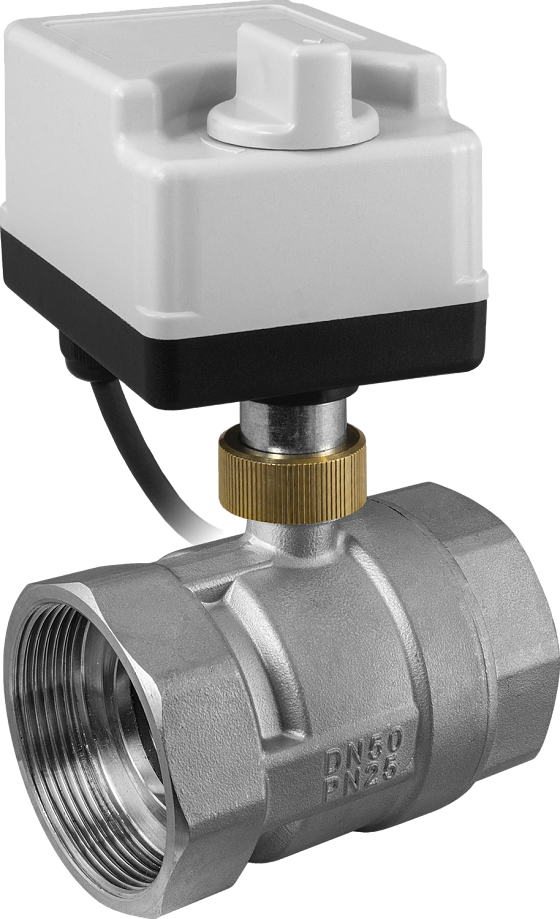

– AR570-2S – двухходовые из нерж. стали;

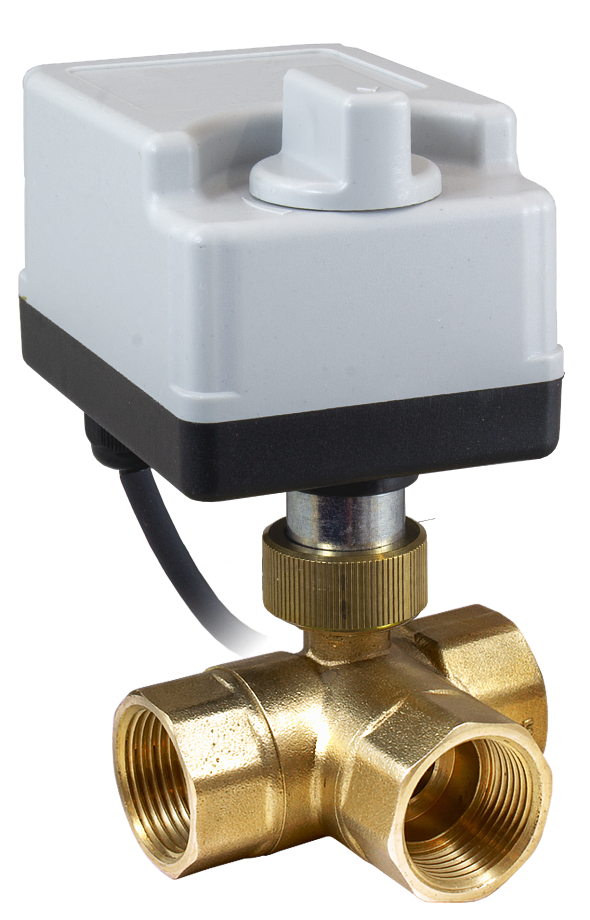

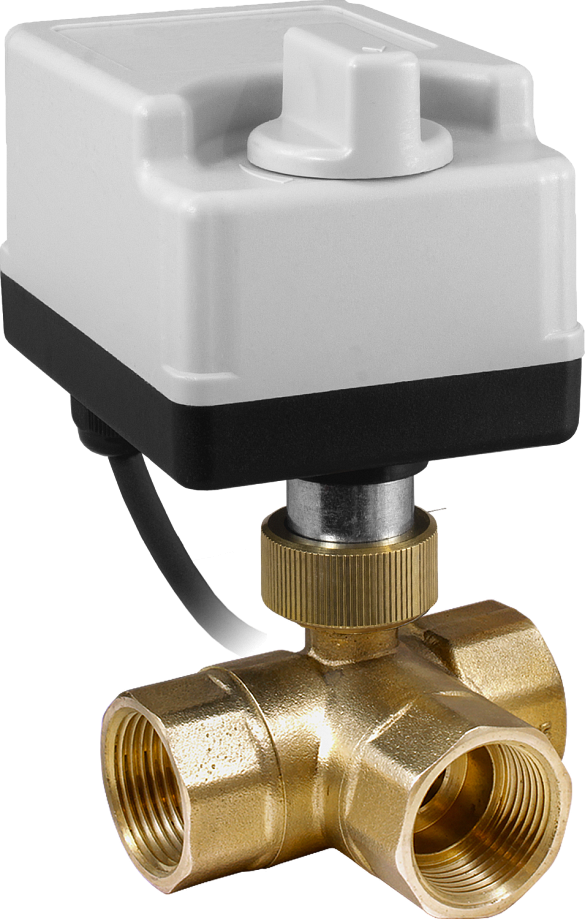

– AR570-3 – трехходовые из латуни - Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Два режима работы: автоматический (поворот вала электродвигателем) и ручной (поворот ручкой дублера)
- В автоматическом режиме ручка дублера поворачивается вместе с выходным валом, указывая его положение
- Простота монтажа
- Долгий срок службы
Технические характеристики:
Версия: 2024-04-23-ШАР
| Параметр | Значение |
| Время открытия/закрытия | 7 с |
| Угол поворота | 90° (вращение в обоих направлениях) |
| Крутящий момент | 4 Н∙м |
| Степень пылевлагозащиты | IP53 |
| Питание, ток, мощность | ~220 В, 43 мА, 8 ВA |
| Схема подключения | 3-проводная с переключением |
| Присоединение привода к крану | М24×1,5 |
| Длина кабеля | 320 мм |
| Габаритные размеры | 85,5×91×71,5 мм |
| Вес | 300 г |

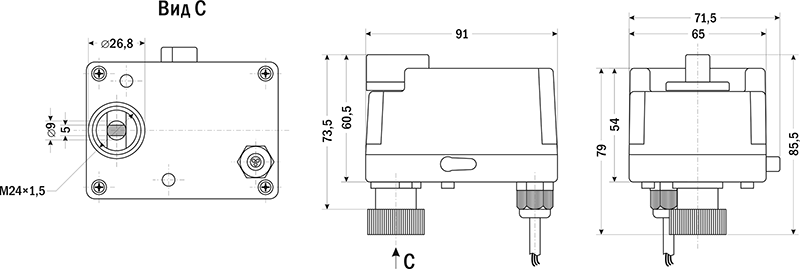

| Габаритные размеры |
 |
Версия: 2024-04-23-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 23.04.2024 | 1.35 Мб |  |
