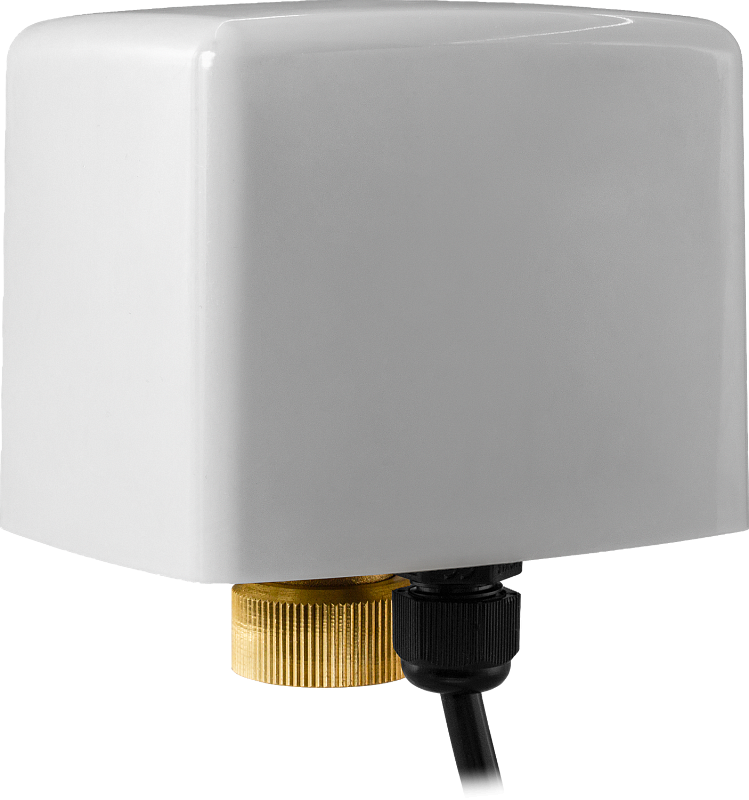

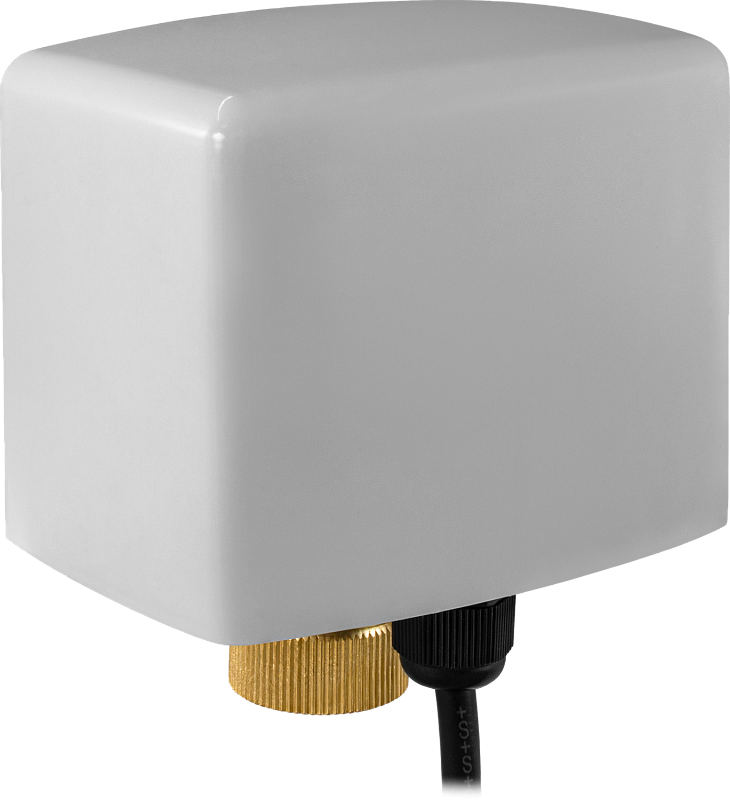

Электропривод для кранов AR510
Электропривод для кранов AR510-2, AR510-2S, AR510-2M и AR510-3
- Время открытия/закрытия: 12...15 с
- Угол поворота: 90° (вращение в обоих направлениях)
- Крутящий момент: 4 Н·м
- Питание: ~220 В или ~24 В
- Схема подключения: 3-проводная c переключением

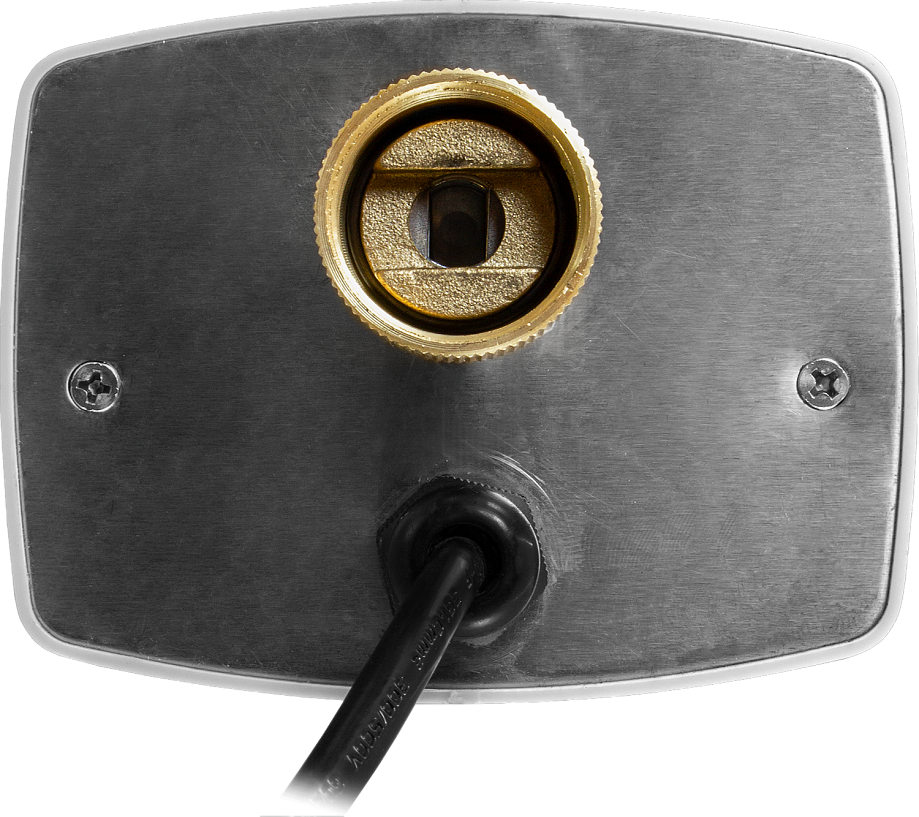

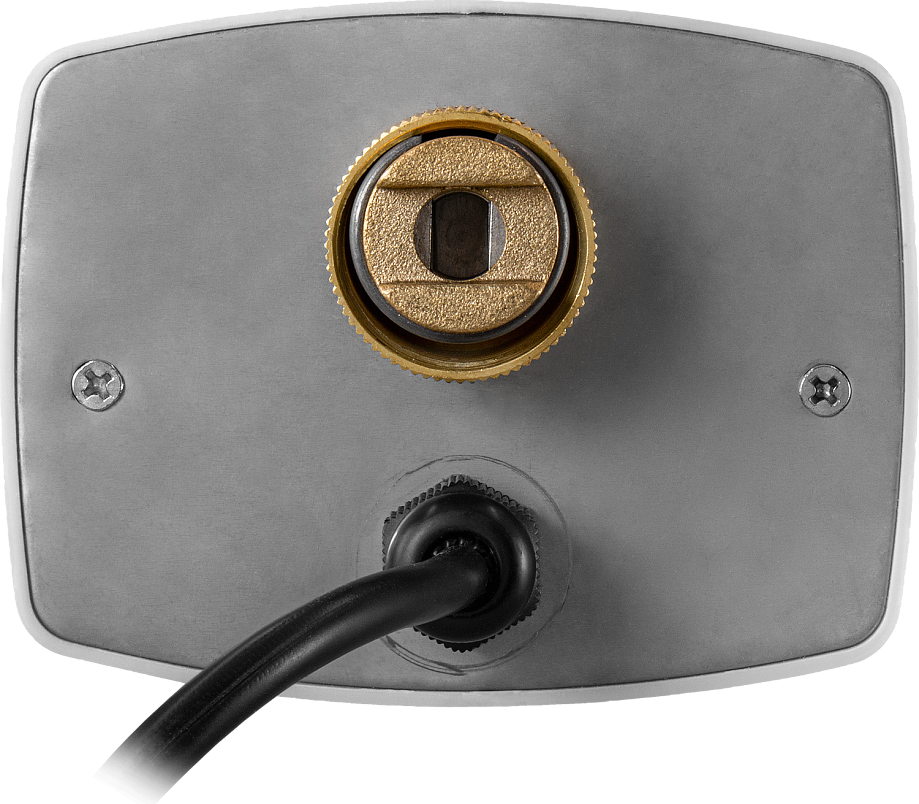

- Присоединение привода к крану: М24×1,5
- Длина кабеля для подключения: 250 мм
- Степень пылевлагозащиты: IP54
x
Способы оплаты
Электропривод AR510 устанавливается на шаровые краны AR510-2, AR510-2S, AR510-2M и AR510-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Для установки на краны:

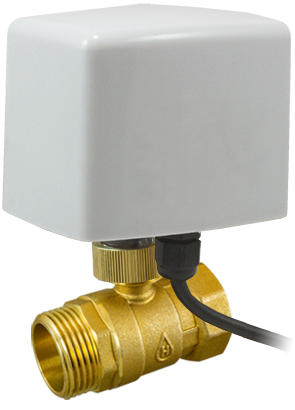

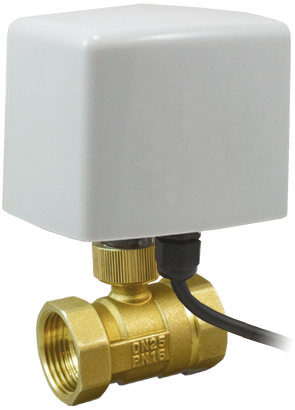

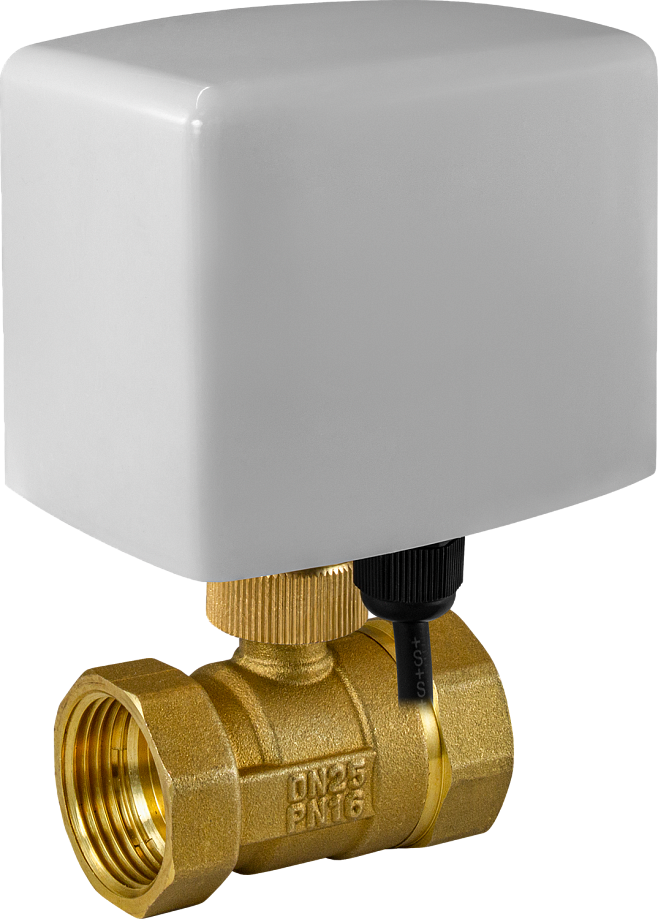

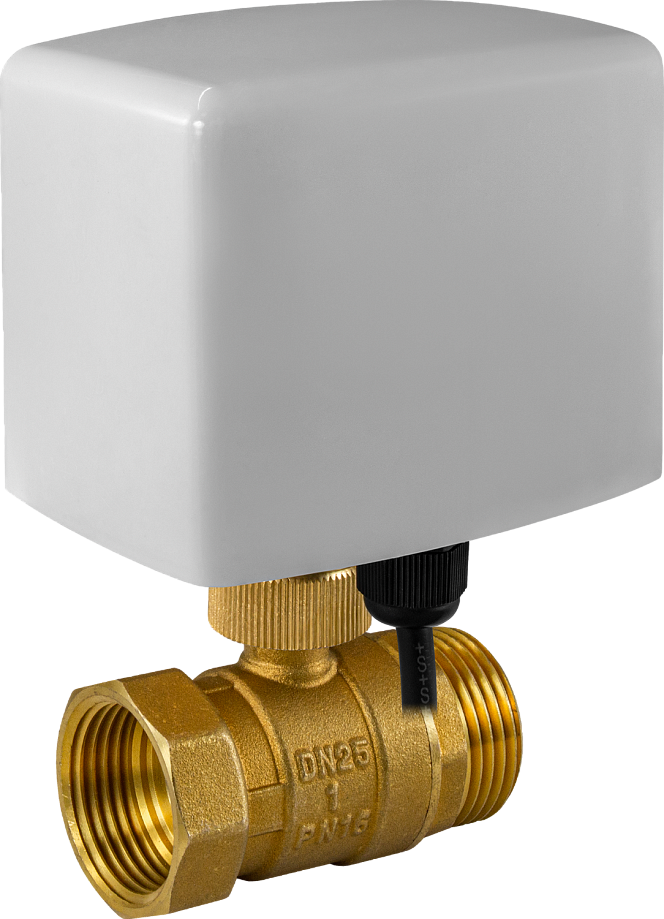

– AR510-2, AR510-2M – двухходовые из латуни;

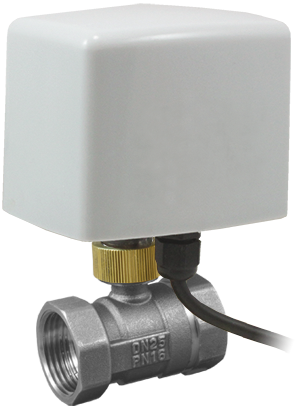

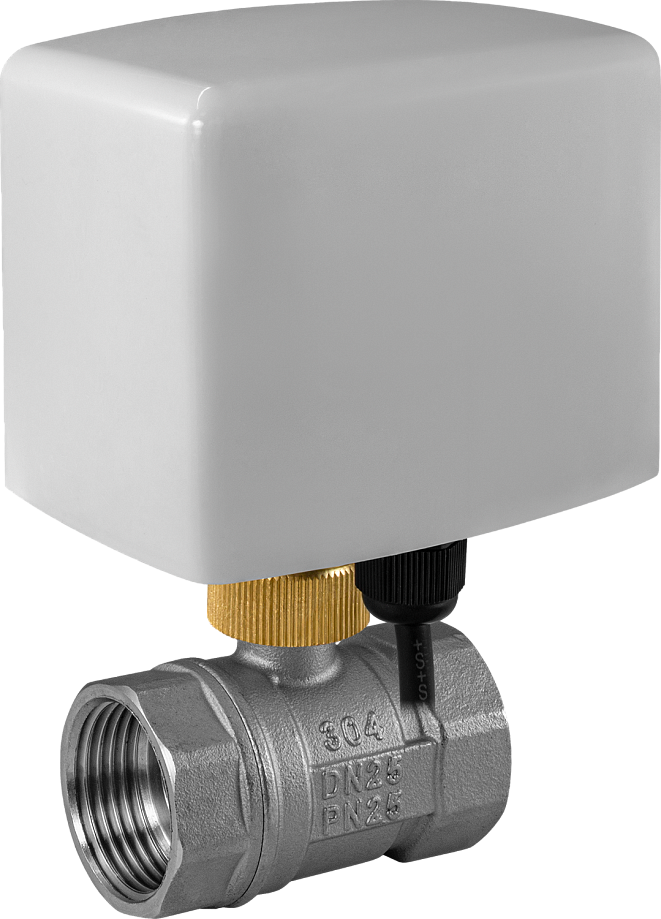

– AR510-2S – двухходовые из нерж. стали;

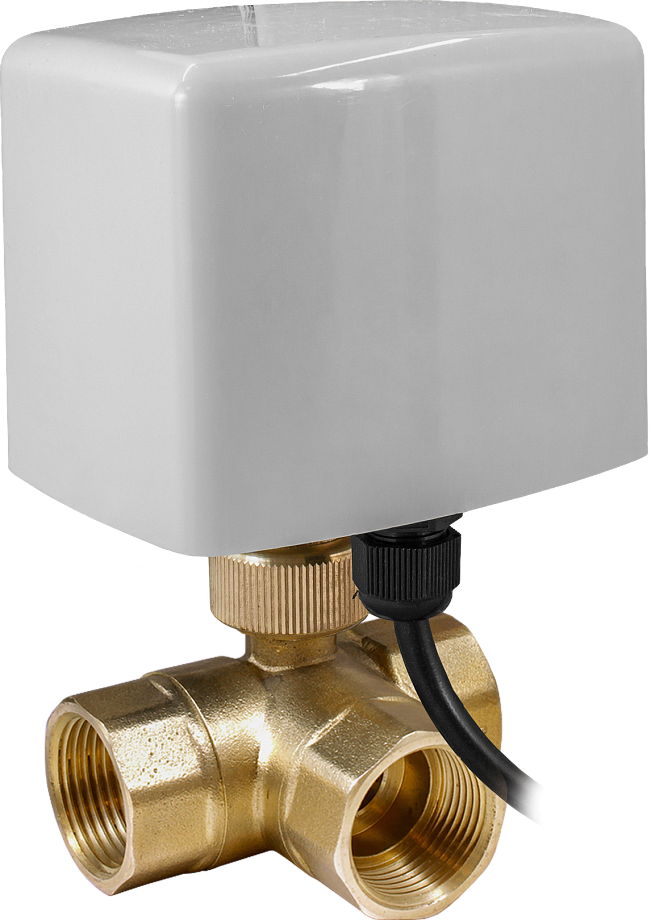

– AR510-3 – трехходовые из латуни - Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Простота монтажа
- Долгий срок службы
| Параметр | Значение |
| Время открытия/закрытия | 12...15 с |
| Угол поворота | 90° (вращение в обоих направлениях) |
| Крутящий момент | 4 Н∙м |
| Степень пылевлагозащиты | IP54 |
| Питание, ток, мощность | ~220 В, 100 мА, 6 ВA;
~24 В, 250 мА, 6 ВA |
| Схема подключения | 3-проводная с переключением |
| Присоединение привода к крану | М24×1,5 |
| Длина кабеля | 250 мм |
| Габаритные размеры | 98×92×70,5 мм |
| Вес | 441 г |

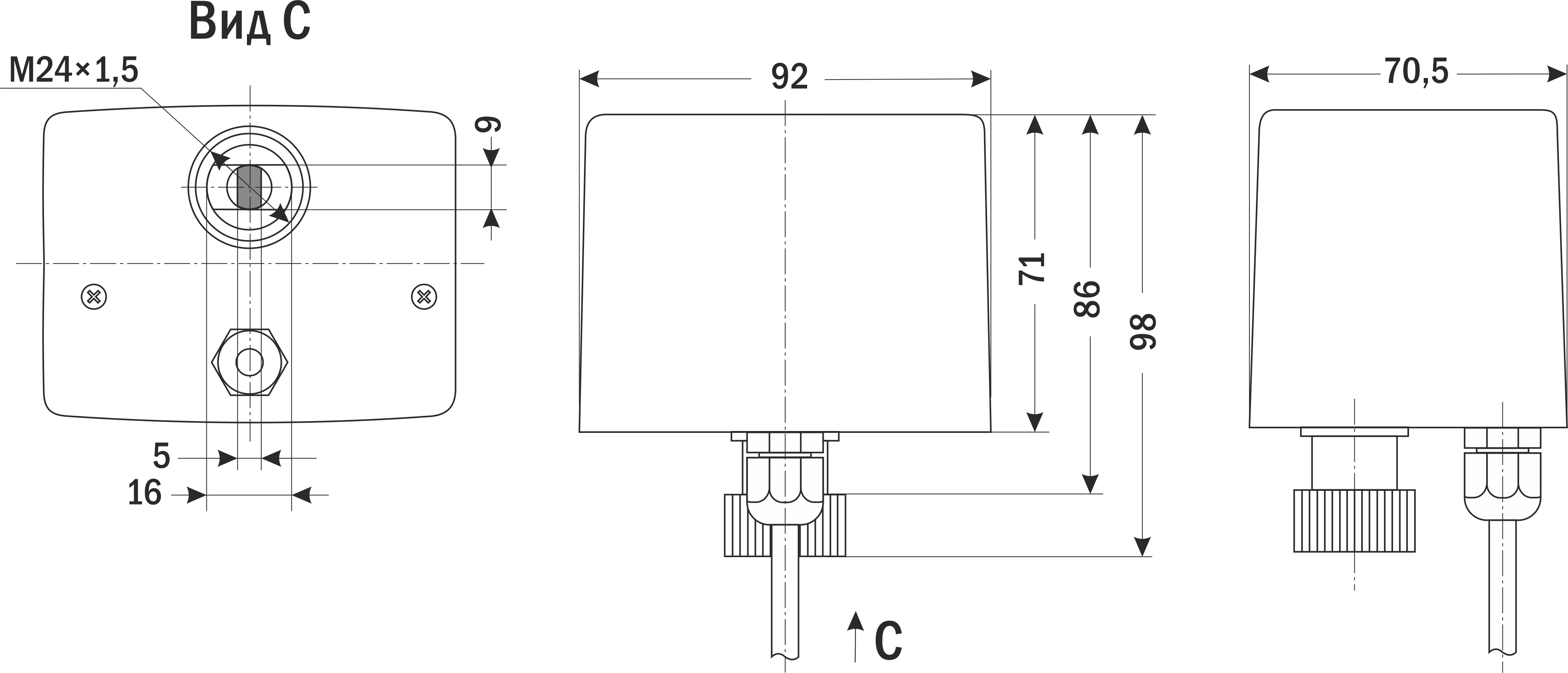

| Габаритные размеры |
 |
Версия: 2024-04-23-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 24.04.2024 | 1.41 Мб |  |
