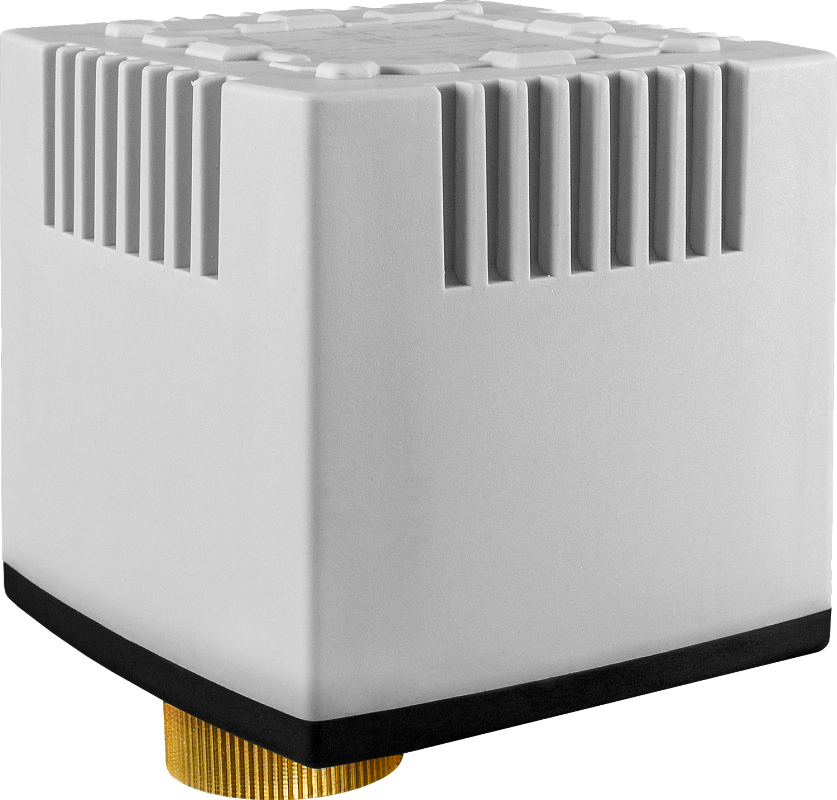

Электропривод с самовозвратом для кранов AR564SR
Электропривод для кранов AR564SR-2, AR564SR-2S, AR564SR-2M и AR564SR-3
- Время открытия/закрытия: 15 с
- Угол поворота: 90° (вращение в обоих направлениях)
- Крутящий момент: 8 Н·м
- Питание: ~220 В или =12...24 В
- Схема подключения: 2-проводная c выключением одного контакта

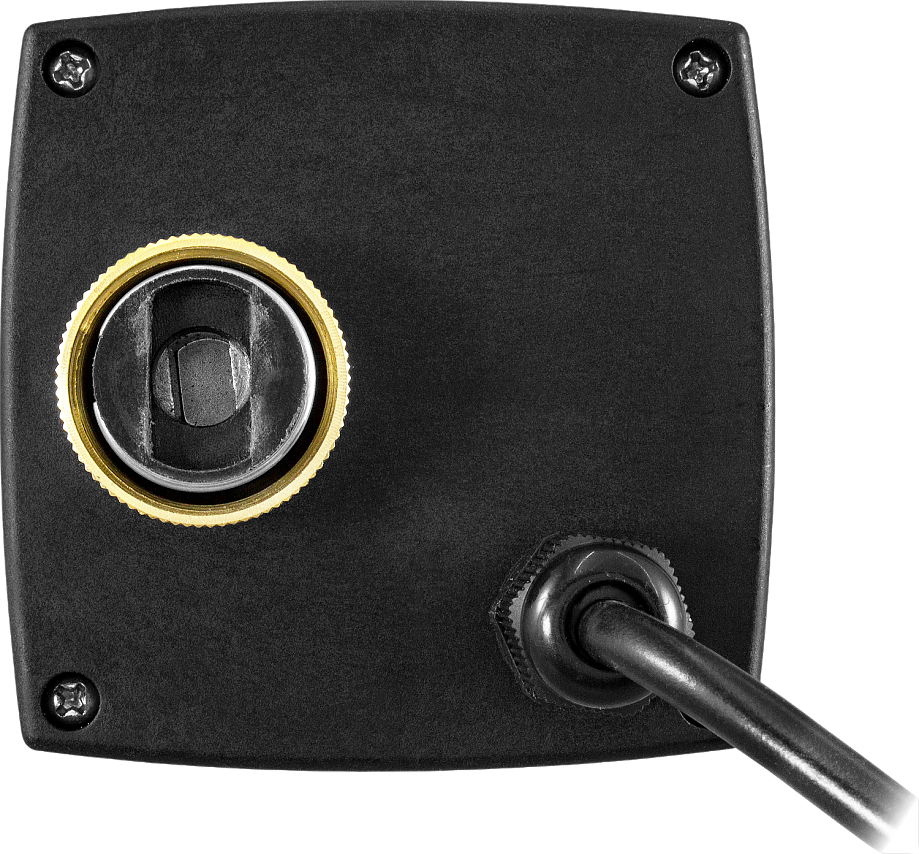

- Присоединение привода к крану: М24×1,5
- Длина кабеля для подключения: 350 мм
- Степень пылевлагозащиты: IP67
- Cамовозврат в положение «закрыто» при отключении питания
Электропривод AR564SR устанавливается на шаровые краны AR564SR-2, AR564SR-2S, AR564SR-2M и AR564SR-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Для установки на краны:

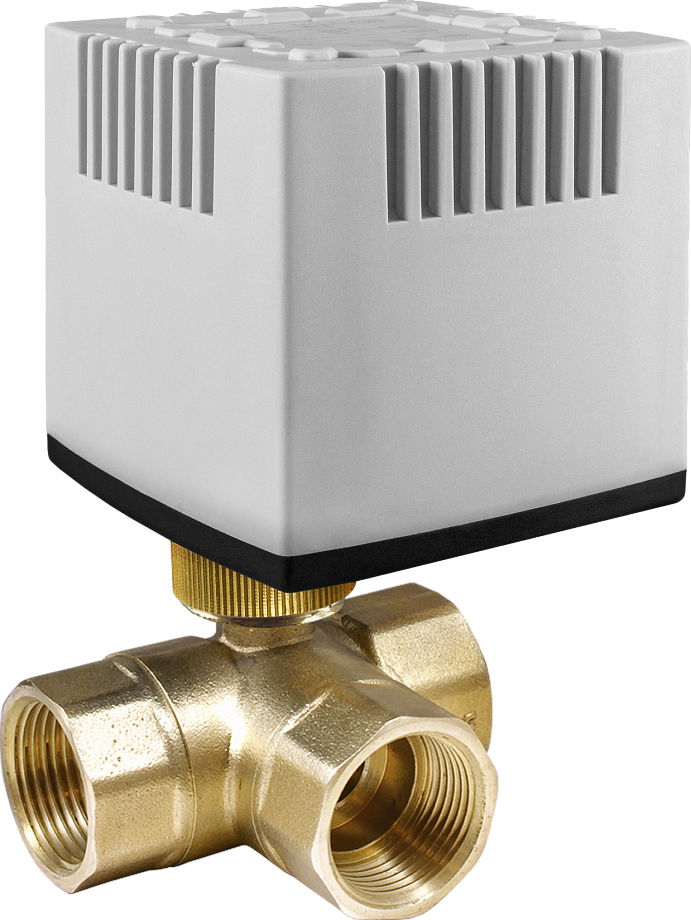

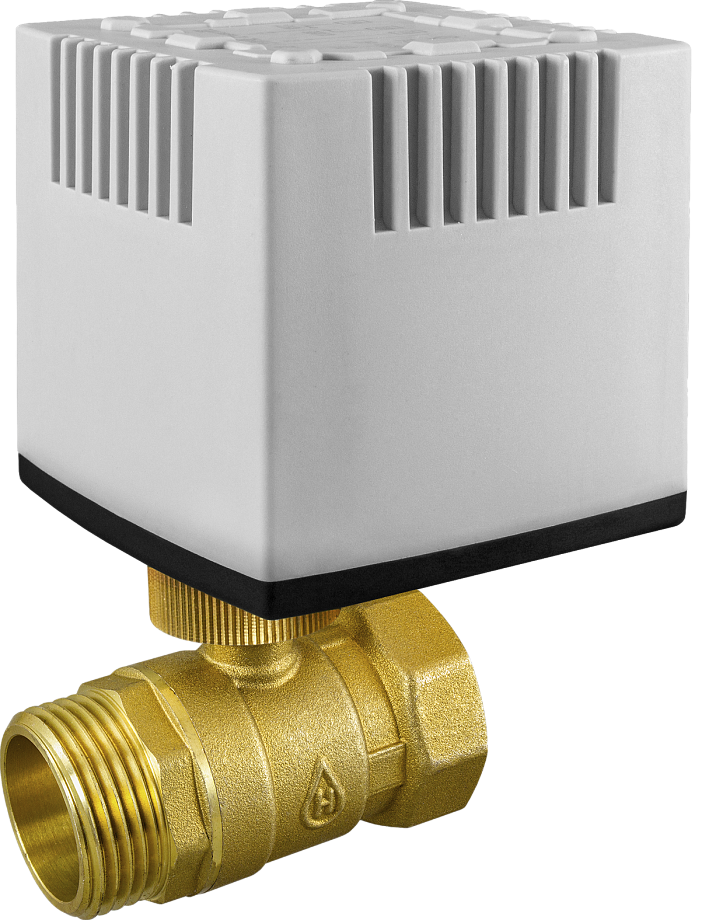

– AR564SR-2, AR564SR-2M – двухходовые из латуни;

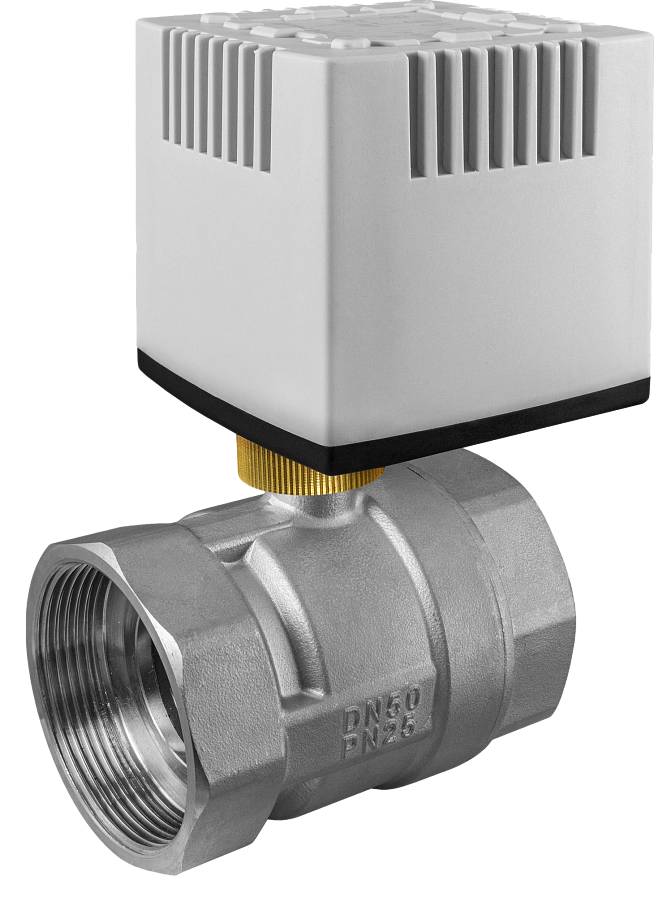

– AR564SR-2S – двухходовые из нерж. стали;
– AR564SR-3 – трехходовые из латуни - Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- Пыле- и влагозащищенный корпус IP67 (выдерживает кратковременное погружение на глубину до 1 м)
- Простота монтажа
- Долгий срок службы
Технические характеристики:
| Параметр | Значение | ||
| Время открытия/закрытия | 15 с | ||
| Угол поворота | 90 ° (вращение в обоих направлениях) | ||
| Крутящий момент | 8 Н∙м | ||
| Степень защиты | IP67 | ||
| Питание | ~220 В | =12...24 В | |
| =12 В | =24 В | ||
| Ток, мощность | 50 мА, 4 ВA | 150 мА, 2 Вт | 60 мА, 2 Вт |
| Пусковой ток зарядки конденсатора | 50 мА | 1А | |
| Ток покоя | - | 10 мА | 6 мА |
| Схема подключения | 2-проводная с выключением одного контакта | ||
| Длина кабеля | 350 мм | ||
| Габаритные размеры | 92×74×74 мм | ||
| Вес | 200 г | ||

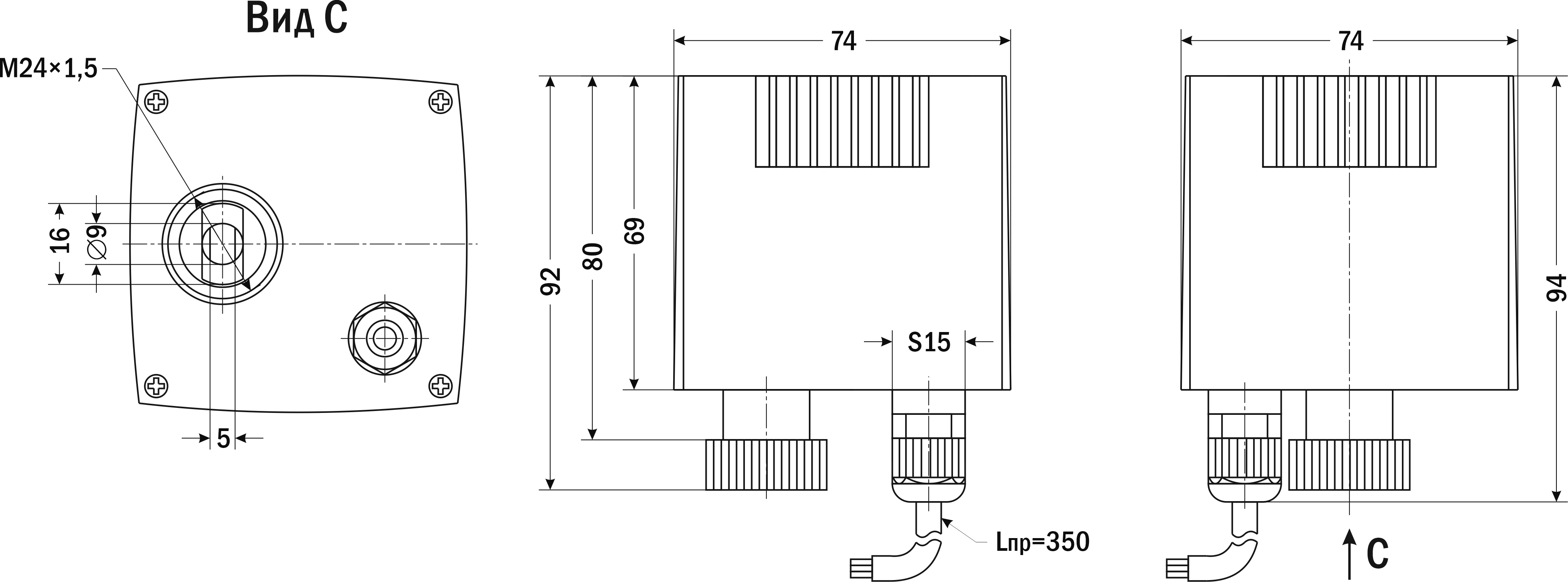

| Габаритные размеры |
 |
Версия: 2024-04-22-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 15.04.2025 | 1.27 Мб |  |
