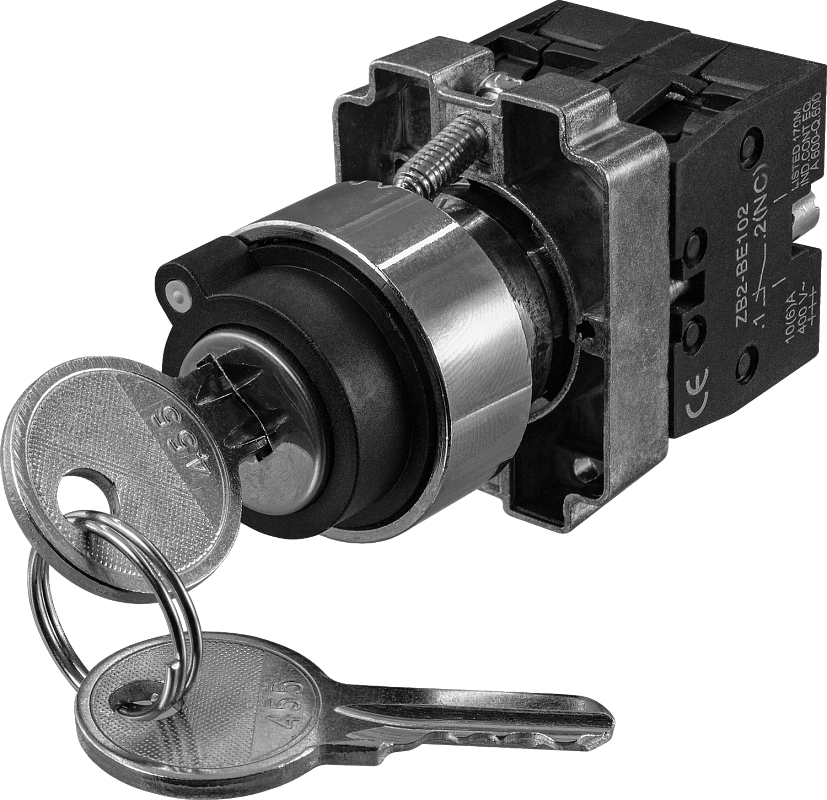

Переключатель 22 мм с ключом AR-XB2-BG

Прибор для управления особо важным оборудованием или оборудованием, к управлению которым допущен ограниченный круг лиц с определенным правом доступа

Количество положений: 2
Контакты: от 1НО+1НЗ до 3НО+3НЗ в любых комбинациях
Максимальное число контактов: 6 (с фиксацией), 4 (с самовозвратом)
Коммутационная способность: ~10 А, 400 В
Диаметр монтажного отверстия: 22 мм
С фиксацией или с самовозвратом
Материал: пластмасса/металл
Степень пылевлагозащиты IP54 (со стороны лицевой панели)
Выемка ключа в одном или двух положениях

В закладки

от 402 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (36)
Все модификации ()
Отзывы (0)

Переключатель с ключевым доступом AR-XB2-BG предназначен для управления особо важным оборудованием или оборудованием, к управлению которым допущен ограниченный круг лиц с определенным правом доступа.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.

Особенности:

Монтаж в щит с помощью двух распорных самозаземляющихся винтов (в комплекте)
Переключатель можно укомплектовать дополнительными контактами AR-ZB2
Допускается сборка блок-контактов не более, чем в три уровня (с фиксацией) или два уровня (с самовозвартом)

Технические характеристики:

Параметр	Значение
Параметр	с фиксацией	с самовозвратом
Количество положений	2
Контакты	1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ,1НО+4НЗ, 4НО+1НЗ, 2НО+3НЗ, 3НО+2НЗ, 1НО+5НЗ, 5НО+1НЗ, 2НО+4НЗ, 4НО+2НЗ, 3НО+3НЗ	1НО+1НЗ, 1НО+2НЗ, 2НО+1НЗ, 1НО+3НЗ, 3НО+1НЗ, 2НО+2НЗ
Максимальное число контактов	6	4
Коммутационная способность	~10 A, 400 В
Механическая износостойкость	0,5 млн циклов
Материал	Пластмасса/металл
Степень пылевлагозащиты	IP54 (со стороны лицевой панели)
Диаметр монтажного отверстия	22 мм
Условия эксплуатации и хранения	−35...+70°С, 20...90%RH
Габаритные размеры	40×30×69 мм

Модификации:

Модель	Количество положений	Выемка ключа	Фиксация
AR-XB2-BG25	2	В одном положении	С фиксацией
AR-XB2-BG25-M		В одном положении	С самовозвратом
AR-XB2-BG45		В двух положениях	С фиксацией

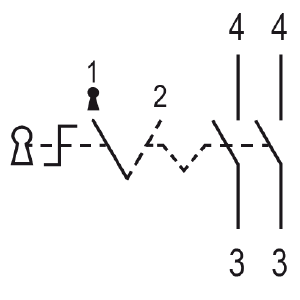

Выемка ключа в одном положении. Вставив ключ оператор может перевести переключатель в правое положение, ключ при этом остается внутри. Вынуть ключ возможно, только вернув переключатель в левое положение.

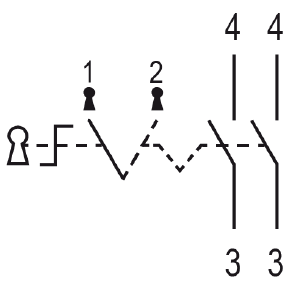

Выемка ключа в двух положениях. Ключ можно вставить и вынуть в обоих положениях переключателя.

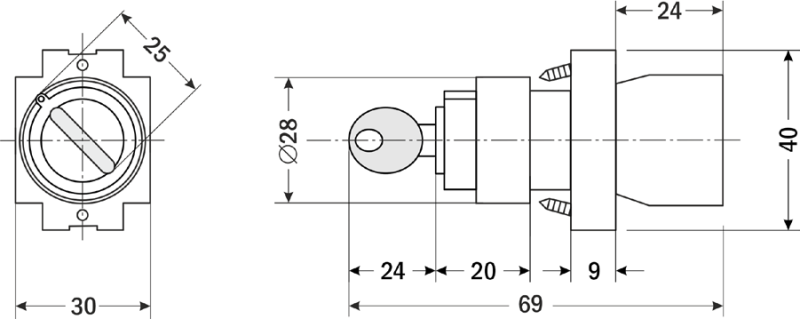

Габаритные размеры

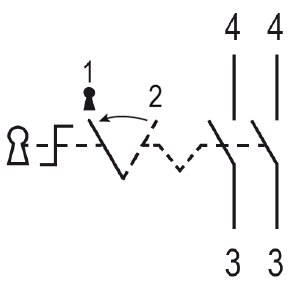

Схемы подключения
AR-XB2-BG25 с фиксацией	AR-XB2-BG25-M с самовозвратом	AR-XB2-BG45 с фиксацией

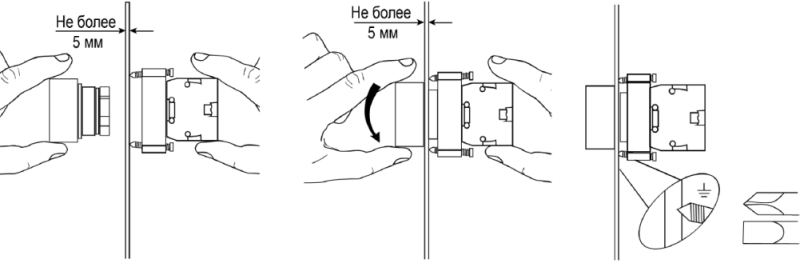

Монтаж в щит

Версия: 2021-09-15-КВА

Артикул	Фиксация	Модификация	Кол-во и вид контактов	Срок поставки	Стоимость
С ключом, с самовозвратом С ключом, с фиксацией	Выемка ключа в двух положениях Выемка ключа в одном положении	1НО+1НЗ 1НО+2НЗ 1НО+3НЗ 1НО+4НЗ 1НО+5НЗ 2НО+1НЗ 2НО+2НЗ 2НО+3НЗ 2НО+4НЗ 3НО+1НЗ 3НО+2НЗ 3НО+3НЗ 4НО+1НЗ 4НО+2НЗ 5НО+1НЗ

Артикул	Фиксация	Модификация	Кол-во и вид контактов	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Фиксация	Модификация	Кол-во и вид контактов	Срок поставки	Стоимость
T54742	С ключом, с самовозвратом	Выемка ключа в одном положении	1НО+1НЗ	Со склада	468 руб. – +
T54745	С ключом, с самовозвратом	Выемка ключа в одном положении	1НО+2НЗ	Со склада (комплектация 1..72 часа)	524 руб. – +
T54748	С ключом, с самовозвратом	Выемка ключа в одном положении	1НО+3НЗ	Со склада (комплектация 1..72 часа)	580 руб. – +
T54755	С ключом, с самовозвратом	Выемка ключа в одном положении	2НО+1НЗ	Со склада (комплектация 1..72 часа)	524 руб. – +
T54758	С ключом, с самовозвратом	Выемка ключа в одном положении	2НО+2НЗ	Со склада (комплектация 1..72 часа)	580 руб. – +
T54765	С ключом, с самовозвратом	Выемка ключа в одном положении	3НО+1НЗ	Со склада (комплектация 1..72 часа)	580 руб. – +
T54741	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+1НЗ	Со склада	402 руб. – +
T54744	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+2НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54747	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+3НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54750	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+4НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54752	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+5НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54754	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+1НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54757	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+2НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54760	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+3НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54762	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+4НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54764	С ключом, с фиксацией	Выемка ключа в двух положениях	3НО+1НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54767	С ключом, с фиксацией	Выемка ключа в двух положениях	3НО+2НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54769	С ключом, с фиксацией	Выемка ключа в двух положениях	3НО+3НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54771	С ключом, с фиксацией	Выемка ключа в двух положениях	4НО+1НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54773	С ключом, с фиксацией	Выемка ключа в двух положениях	4НО+2НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54775	С ключом, с фиксацией	Выемка ключа в двух положениях	5НО+1НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54743	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+1НЗ	Со склада	402 руб. – +
T54746	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+2НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54749	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+3НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54751	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+4НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54753	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+5НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54756	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+1НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54759	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+2НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54761	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+3НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54763	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+4НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54766	С ключом, с фиксацией	Выемка ключа в одном положении	3НО+1НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54768	С ключом, с фиксацией	Выемка ключа в одном положении	3НО+2НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54770	С ключом, с фиксацией	Выемка ключа в одном положении	3НО+3НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54772	С ключом, с фиксацией	Выемка ключа в одном положении	4НО+1НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54774	С ключом, с фиксацией	Выемка ключа в одном положении	4НО+2НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54776	С ключом, с фиксацией	Выемка ключа в одном положении	5НО+1НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +

Артикул	Фиксация	Модификация	Кол-во и вид контактов	Срок поставки	Стоимость
T54742	С ключом, с самовозвратом	Выемка ключа в одном положении	1НО+1НЗ	Со склада	468 руб. – +
T54745	С ключом, с самовозвратом	Выемка ключа в одном положении	1НО+2НЗ	Со склада (комплектация 1..72 часа)	524 руб. – +
T54748	С ключом, с самовозвратом	Выемка ключа в одном положении	1НО+3НЗ	Со склада (комплектация 1..72 часа)	580 руб. – +
T54755	С ключом, с самовозвратом	Выемка ключа в одном положении	2НО+1НЗ	Со склада (комплектация 1..72 часа)	524 руб. – +
T54758	С ключом, с самовозвратом	Выемка ключа в одном положении	2НО+2НЗ	Со склада (комплектация 1..72 часа)	580 руб. – +
T54765	С ключом, с самовозвратом	Выемка ключа в одном положении	3НО+1НЗ	Со склада (комплектация 1..72 часа)	580 руб. – +
T54741	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+1НЗ	Со склада	402 руб. – +
T54744	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+2НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54747	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+3НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54750	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+4НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54752	С ключом, с фиксацией	Выемка ключа в двух положениях	1НО+5НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54754	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+1НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54757	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+2НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54760	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+3НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54762	С ключом, с фиксацией	Выемка ключа в двух положениях	2НО+4НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54764	С ключом, с фиксацией	Выемка ключа в двух положениях	3НО+1НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54767	С ключом, с фиксацией	Выемка ключа в двух положениях	3НО+2НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54769	С ключом, с фиксацией	Выемка ключа в двух положениях	3НО+3НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54771	С ключом, с фиксацией	Выемка ключа в двух положениях	4НО+1НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54773	С ключом, с фиксацией	Выемка ключа в двух положениях	4НО+2НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54775	С ключом, с фиксацией	Выемка ключа в двух положениях	5НО+1НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54743	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+1НЗ	Со склада	402 руб. – +
T54746	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+2НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54749	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+3НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54751	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+4НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54753	С ключом, с фиксацией	Выемка ключа в одном положении	1НО+5НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54756	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+1НЗ	Со склада (комплектация 1..72 часа)	458 руб. – +
T54759	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+2НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54761	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+3НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54763	С ключом, с фиксацией	Выемка ключа в одном положении	2НО+4НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54766	С ключом, с фиксацией	Выемка ключа в одном положении	3НО+1НЗ	Со склада (комплектация 1..72 часа)	514 руб. – +
T54768	С ключом, с фиксацией	Выемка ключа в одном положении	3НО+2НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54770	С ключом, с фиксацией	Выемка ключа в одном положении	3НО+3НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54772	С ключом, с фиксацией	Выемка ключа в одном положении	4НО+1НЗ	Со склада (комплектация 1..72 часа)	570 руб. – +
T54774	С ключом, с фиксацией	Выемка ключа в одном положении	4НО+2НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
T54776	С ключом, с фиксацией	Выемка ключа в одном положении	5НО+1НЗ	Со склада (комплектация 1..72 часа)	626 руб. – +
