Параметр
| Значение
| ||||
Тип
| Шаровой неполнопроходной
| ||||
Рабочая среда
| Вода, горячая вода, воздух, инертные газы, спирт
| ||||
Материал
| Корпус: латунь
Уплотнения: PTFE | ||||
Температура рабочей среды
| +2...+90°С
| ||||
Рабочее давление
| 0...1,6 МПа
| ||||
Диаметр условного прохода
| 15...50 мм
| ||||
Присоединение
| Резьбовое G½"...G2"
| ||||
Присоединение привода к крану
| М24×1,5 | ||||
Угол полного поворота | 90° (вращение в одном направлении) | ||||
Схема подключения | 3-проводная | ||||
Модель электропривода | AR500E
| ||||
Время полного поворота
| 15 с
| ||||
Крутящий момент
| 5 Н∙м | ||||
Питание, ток, мощность | ~220 В, 27 мА, 6 ВA
~24 В, 170 мА, 3 ВA | ||||
Степень пылевлагозащиты
привода | IP62
| ||||
Длина кабеля
| 370 мм
|
Модель | Ду, мм | Дэф,
мм
| Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес крана с приводом, г
| |
AR500E-2-15/12 GBP
| 15
| 12 | 11
| G½"
| 0,0
| 1,6
| 490
| |
AR500E-2-20/15 GBP | 20
| 15 | 20
| G¾" | 550
| |||
AR500E-2-25/19 GBP
| 25
| 19 | 60
| G1"
| 650
| |||
AR500E-2-32/25 GBP | 32
| 25 | 80
| G1¼ | 840
| |||
AR500E-2-40/30 GBP | 40
| 30 | 80
| G1½" | 980
| |||
AR500E-2-50/37 GBP | 50 | 37 | 93 | G2" | 1330
|

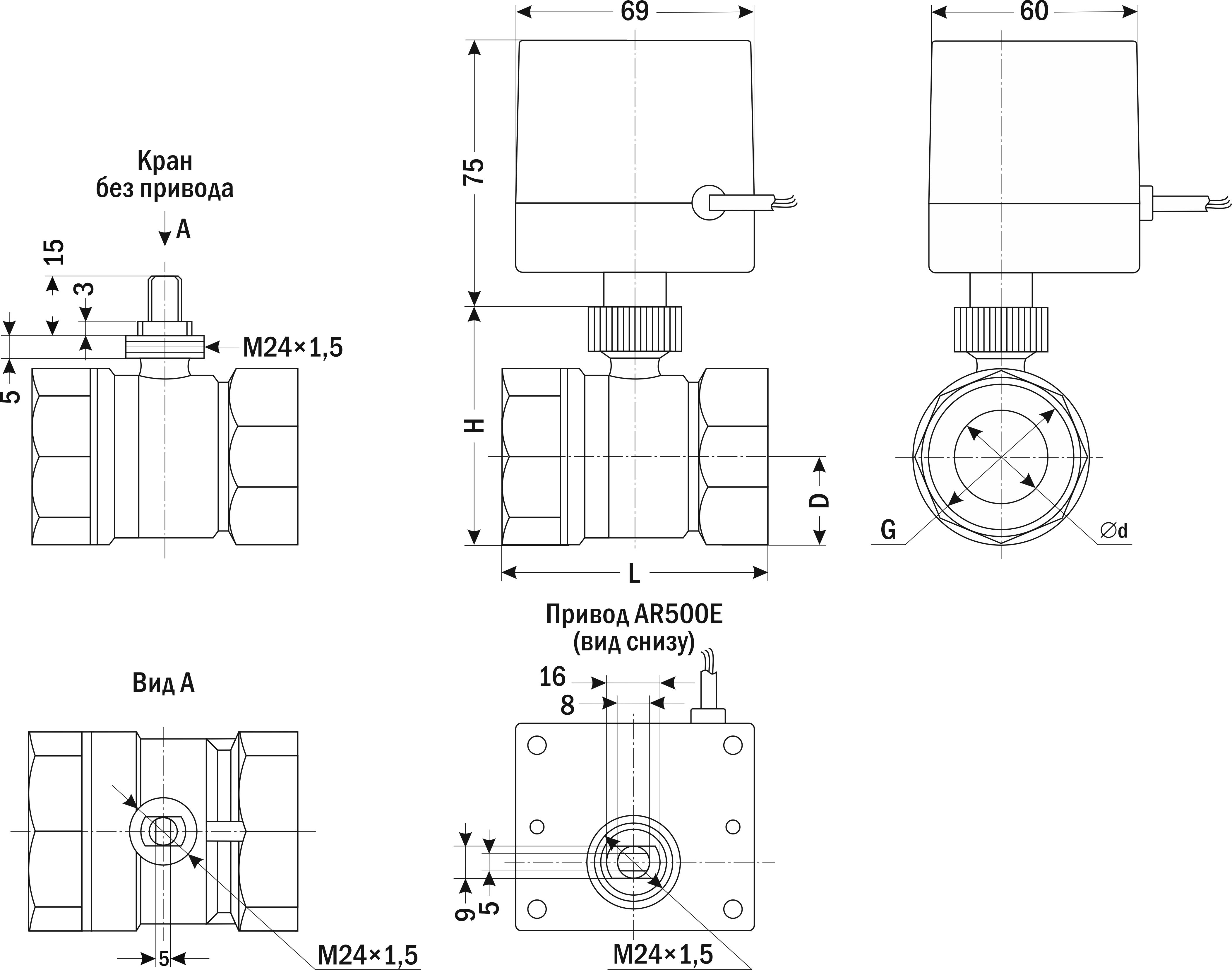

Габаритные размеры
|
Размер, мм | AR500E-2
| |||||
-15/12
| -20/17
| -25/19
| -32/25
| -40/30
| -50/37 | |
∅d (Дэф)
| 12
| 17
| 19
| 25
| 30
| 37
|
D
| 14
| 17
| 20
| 25
| 28
| 35
|
H
| 49
| 54
| 60
| 73
| 76
| 89
|
L
| 50
| 58
| 67
| 77
| 82
| 96
|
G
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 20.04.2023 | 1.15 Мб |
Артикул | Диаметр условного прохода, мм | Питание привода | Срок поставки | Стоимость |
---|---|---|---|---|
Артикул | Диаметр условного прохода, мм | Питание привода | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Диаметр условного прохода, мм | Питание привода | Срок поставки | Стоимость |
---|---|---|---|---|
M88202 | 15 | ~220 В | Со склада | 3192 руб. |
M88208 | 15 | ~24 В | Со склада (комплектация 1..72 часа) | 3192 руб. |
M88203 | 20 | ~220 В | Со склада | 3391 руб. |
M88209 | 20 | ~24 В | Со склада (комплектация 1..72 часа) | 3391 руб. |
M88204 | 25 | ~220 В | Со склада | 3757 руб. |
M88210 | 25 | ~24 В | Со склада (комплектация 1..72 часа) | 3757 руб. |
M88205 | 32 | ~220 В | Со склада | 5652 руб. |
M88211 | 32 | ~24 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
M88206 | 40 | ~220 В | Со склада | 7315 руб. |
M88212 | 40 | ~24 В | Со склада (комплектация 1..72 часа) | 7315 руб. |
M88207 | 50 | ~220 В | Со склада | 10640 руб. |
M88213 | 50 | ~24 В | Со склада (комплектация 1..72 часа) | 10640 руб. |
Артикул | Диаметр условного прохода, мм | Питание привода | Срок поставки | Стоимость |
---|---|---|---|---|
M88202 | 15 | ~220 В | Со склада | 3192 руб. |
M88208 | 15 | ~24 В | Со склада (комплектация 1..72 часа) | 3192 руб. |
M88203 | 20 | ~220 В | Со склада | 3391 руб. |
M88209 | 20 | ~24 В | Со склада (комплектация 1..72 часа) | 3391 руб. |
M88204 | 25 | ~220 В | Со склада | 3757 руб. |
M88210 | 25 | ~24 В | Со склада (комплектация 1..72 часа) | 3757 руб. |
M88205 | 32 | ~220 В | Со склада | 5652 руб. |
M88211 | 32 | ~24 В | Со склада (комплектация 1..72 часа) | 5652 руб. |
M88206 | 40 | ~220 В | Со склада | 7315 руб. |
M88212 | 40 | ~24 В | Со склада (комплектация 1..72 часа) | 7315 руб. |
M88207 | 50 | ~220 В | Со склада | 10640 руб. |
M88213 | 50 | ~24 В | Со склада (комплектация 1..72 часа) | 10640 руб. |
Отзывы на этот товар пока отсутствуют.
