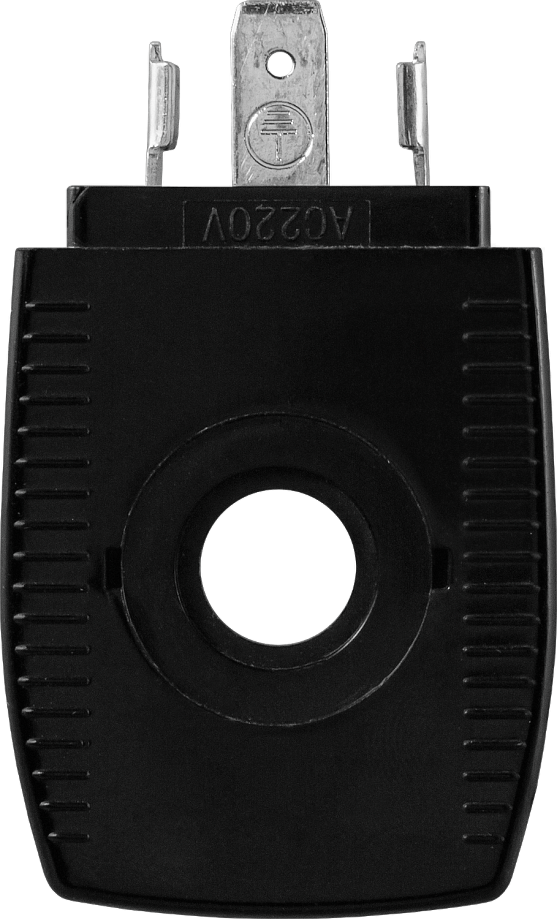

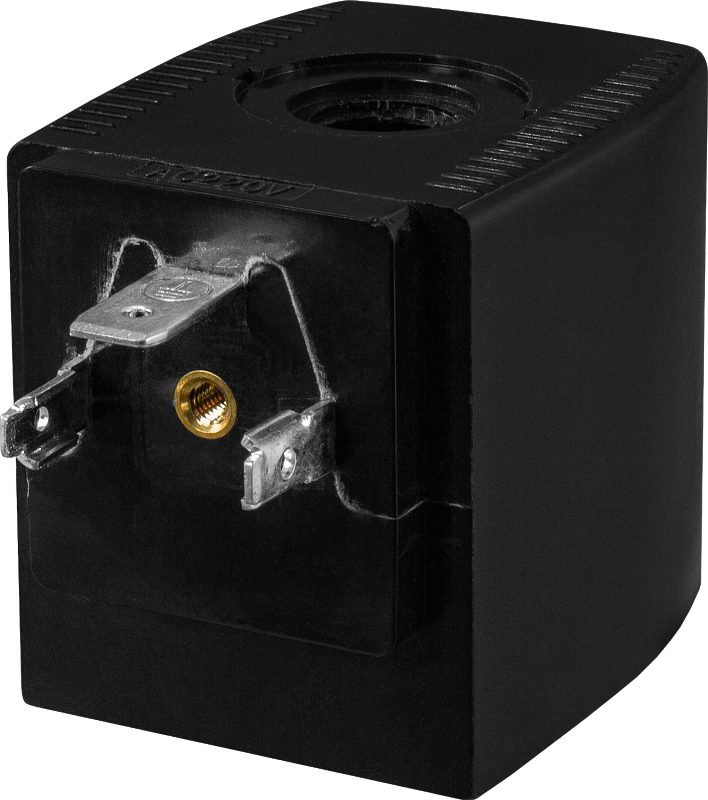

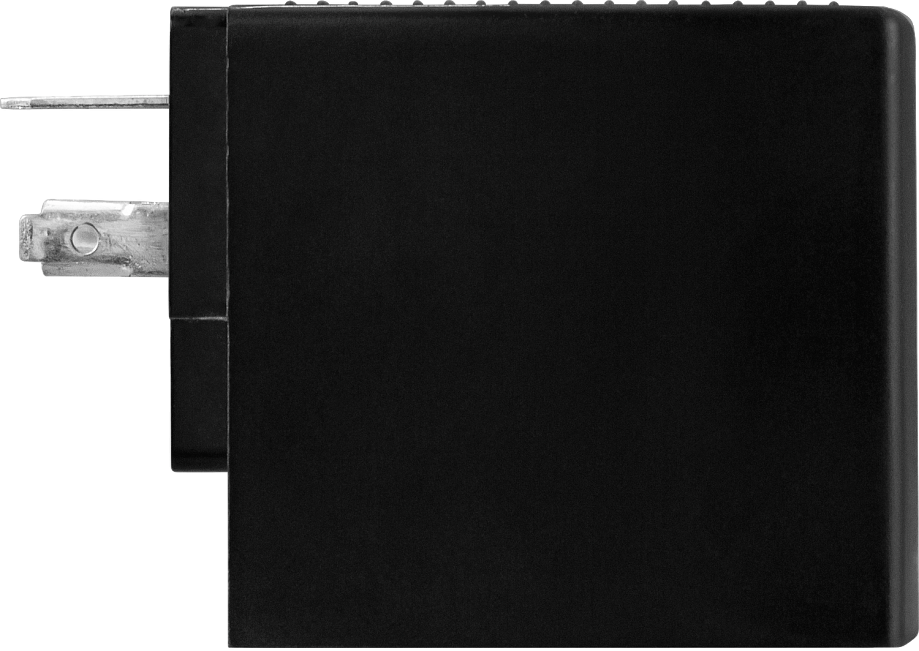

Катушка S91H

Катушка к клапанам AR-2W41, AR-2W41 GSV, AR-YCB11, AR-YCB31, AR-YCSM31, AR-YCG31, AR-YCH11, AR-3H11, AR-3H41, AR-YCP11, AR-SB116-5, AR-1G11, AR-2Z31, AR-2D21, AR-1ZH11, AR-2ZH21

Размер посадочного отверстия: ∅ 14,5×H38,5 мм
Потребляемая мощность: ~20 ВА/=14 Вт
Управляющее напряжение: ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, (~12 В, ~6 В с коннектором SB211), =24 В, =12 В, =6 В
Класс нагревостойкости и изоляции катушки: +180°C (класс H)
Степень пылевлагозащиты: IP65 (IP68 с коннектором SB218)
Присоединение: DIN 43650A

В закладки

от 2 145 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Катушка к клапанам AR-2W41, AR-2W41 GSV, AR-YCB11, AR-YCB31, AR-YCSM31, AR-YCG31, AR-YCH11, AR-3H11, AR-3H41, AR-YCP11, AR-SB116-5, AR-1G11, AR-2Z31, AR-2D21, AR-1ZH11, AR-2ZH21

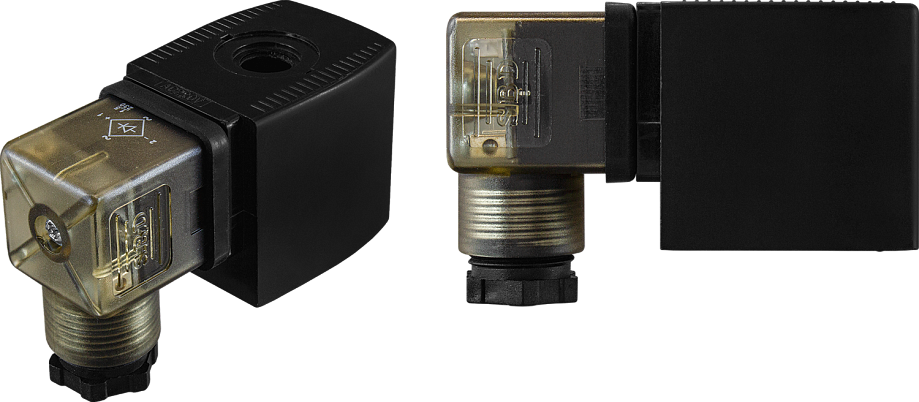

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 14,5×H38,5 мм
Потребляемая мощность AC/DC	~20 ВА/=14 Вт
Управляющее напряжение	~380 В, ~220 В, ~110 В, ~36 В, ~24 В, (~12 В, ~6 В с коннектором SB211) =24 В, =12 В, =6 В
Класс нагревостойкости и изоляции катушки	+180°C (класс H)
Степень пылевлагозащиты	IP65 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A

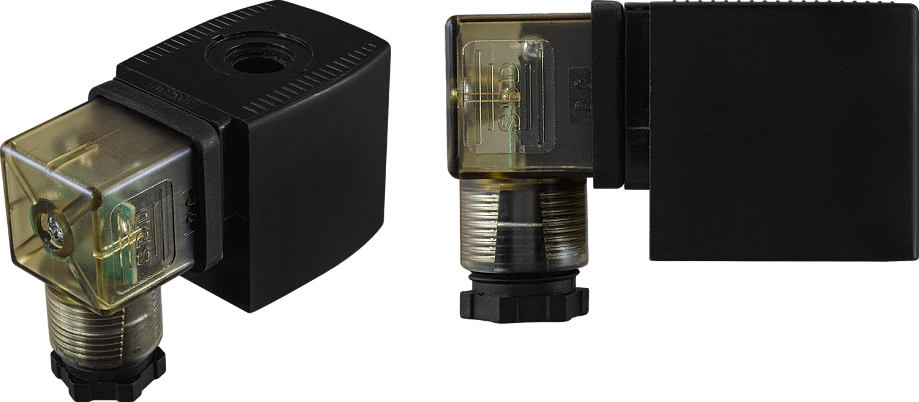

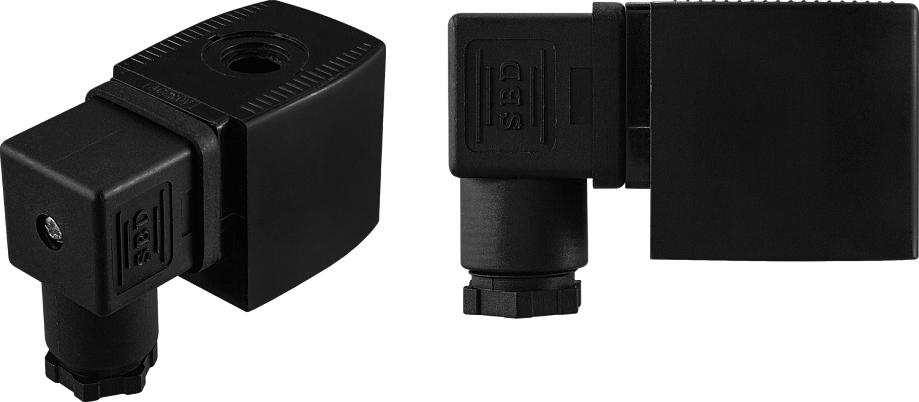

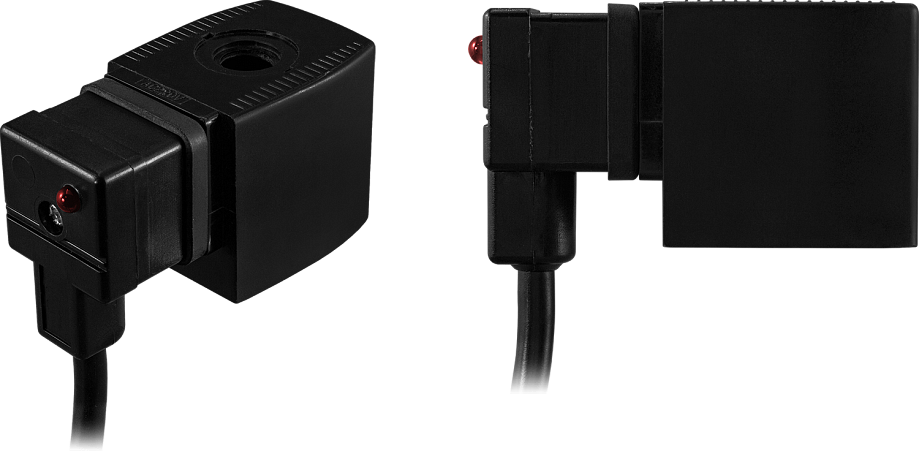

Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	40,5×36×47 мм
Вес	207 г

Таблица сопротивлений
Управляющее напряжение	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
Сопротивление	2960 Ом	512...530 Ом	122 Ом	22 Ом	7,3 Ом	33...34 Ом	7,3 Ом	2,5 Ом

Габаритные размеры

Версия: 2026-10-23-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~380 ~220 ~110 ~36 ~24 =24 =12 =6

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
O38177	~380	Со склада	2245 руб. – +
O38178	~220	Со склада	2145 руб. – +
O38179	~110	Со склада	2245 руб. – +
O38180	~36	Со склада	2245 руб. – +
O38181	~24	Со склада (комплектация 1..72 часа)	2245 руб. – +
O38182	=24	Со склада (комплектация 1..72 часа)	2245 руб. – +
O38183	=12	Со склада	2245 руб. – +
O38184	=6	Со склада	2245 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
O38177	~380	Со склада	2245 руб. – +
O38178	~220	Со склада	2145 руб. – +
O38179	~110	Со склада	2245 руб. – +
O38180	~36	Со склада	2245 руб. – +
O38181	~24	Со склада (комплектация 1..72 часа)	2245 руб. – +
O38182	=24	Со склада (комплектация 1..72 часа)	2245 руб. – +
O38183	=12	Со склада	2245 руб. – +
O38184	=6	Со склада	2245 руб. – +
