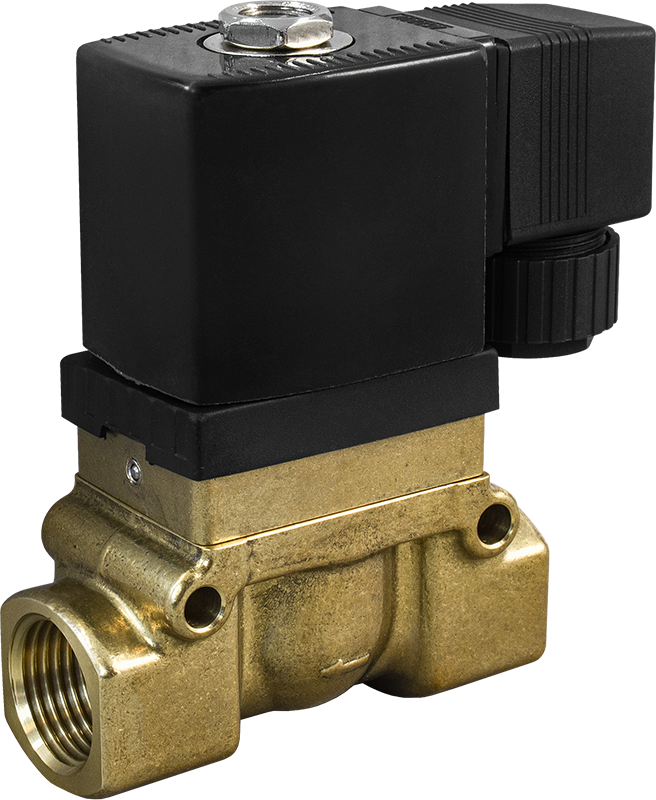

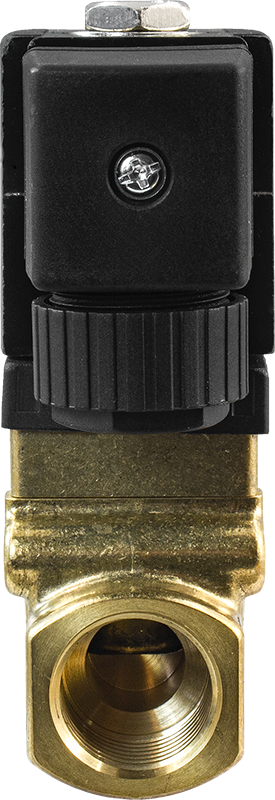

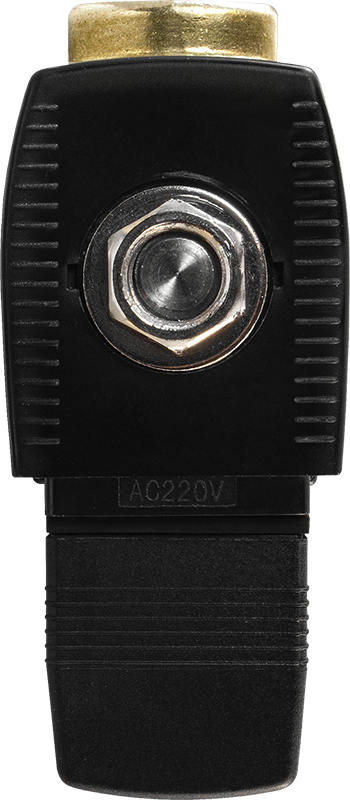

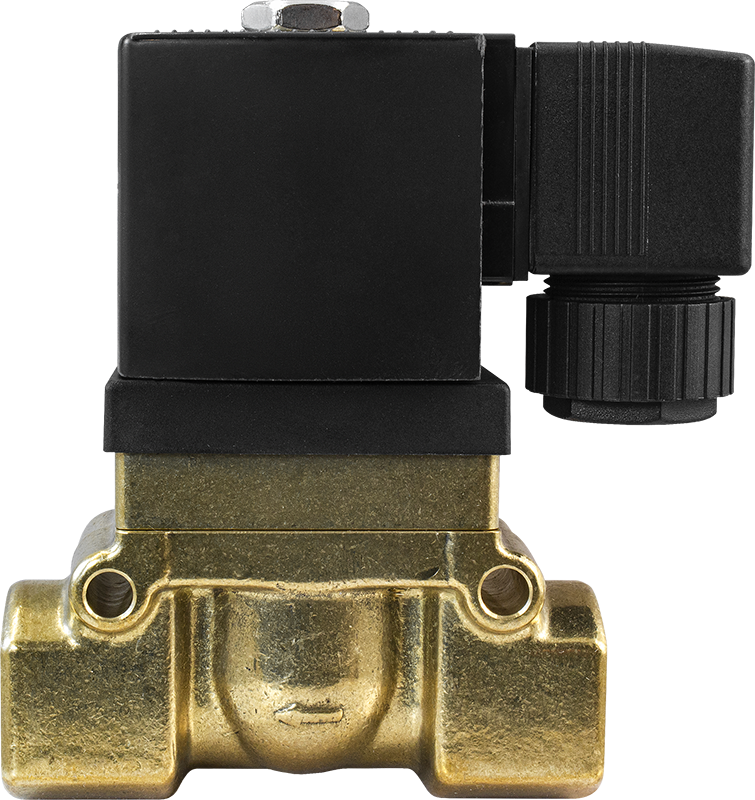

Клапан нормально закрытый AR-SB116-5

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
Температура рабочей среды: 0…+120°С
Рабочее давление: 0,1...4,0 MПa
Диаметр условного прохода: 15 мм, 20 мм
Материал корпуса: латунь
Материал уплотнения: PTFE
Присоединение: резьбовое G½", G¾"

Является аналогом:

Производитель	TORK	Ode	Danfoss	ASCO	Ceme	Burkert
Модель/серия	T-GH	21W	EV220B6	Серия 210	Серия 83	5404

В закладки

от 12 593 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 4 МПа
Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
Использование для природного газа

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, бытовой и природный газ, ацетилен, нефтяной газ
Материал	Корпуса	Латунь
	Уплотнения	PTFE
Температура рабочей среды		0…+120°С
Рабочее давление		0,1...4,0 MПa
Диаметр условного прохода		15 мм, 20 мм
Присоединение		Резьбовое G½", G¾"
Питание		~380 В,~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт						V	V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.

Модификации:

Модель	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-SB116-5015-15/13-1/2-GBP	15	13	2,5	½"	0,1	4,0	760
AR-SB116-5020-20-3/4-GBP	20	20	5	¾"	0,1	4,0	1240

Расшифровка обозначения на примере клапана AR-SB116-5015-15/13-1/2-XYZ:
AR-SB116-5015 – модель клапана.
15 – диаметр условного прохода в мм.
13 – эффективный диаметр в мм, если Дэф<Ду.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

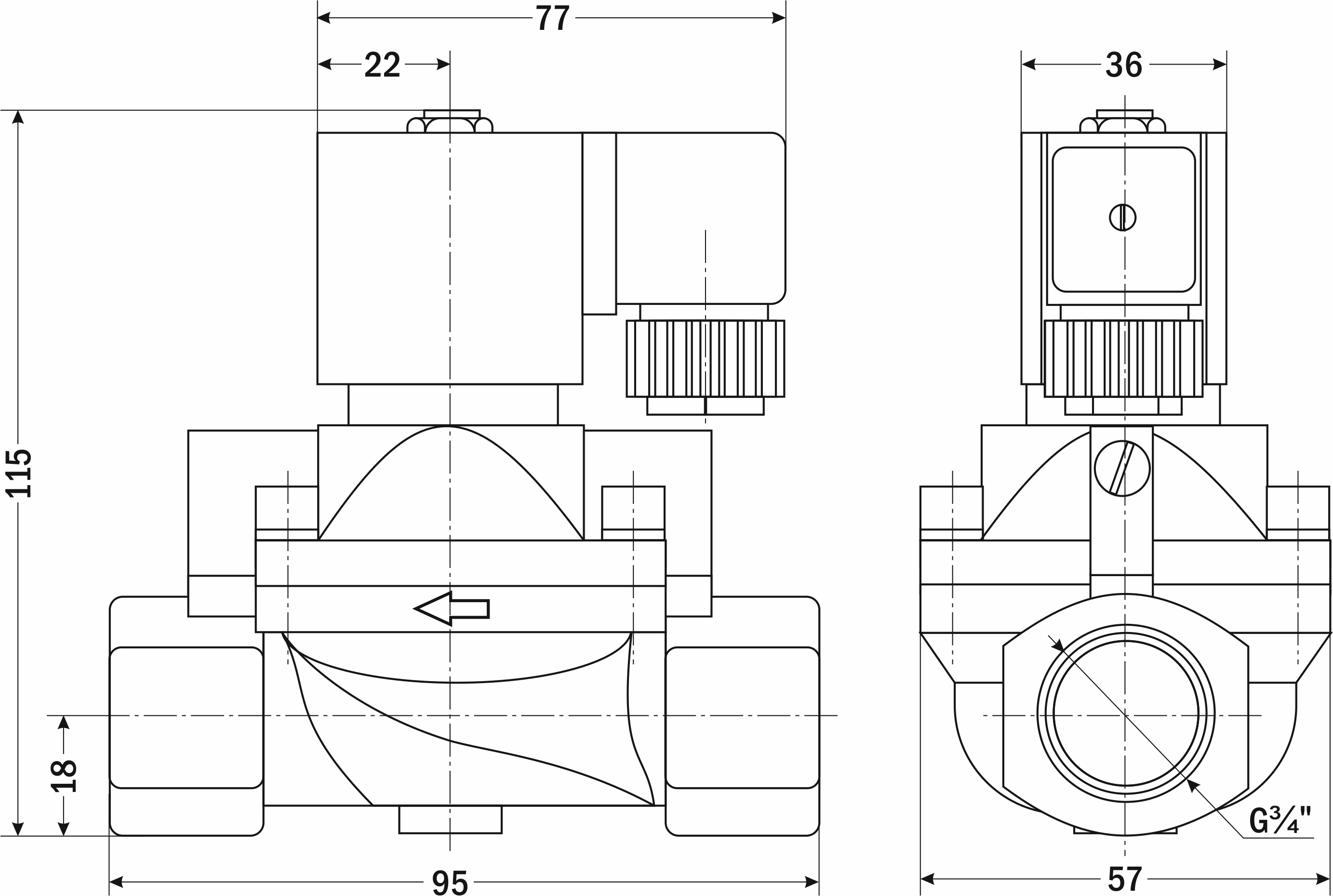

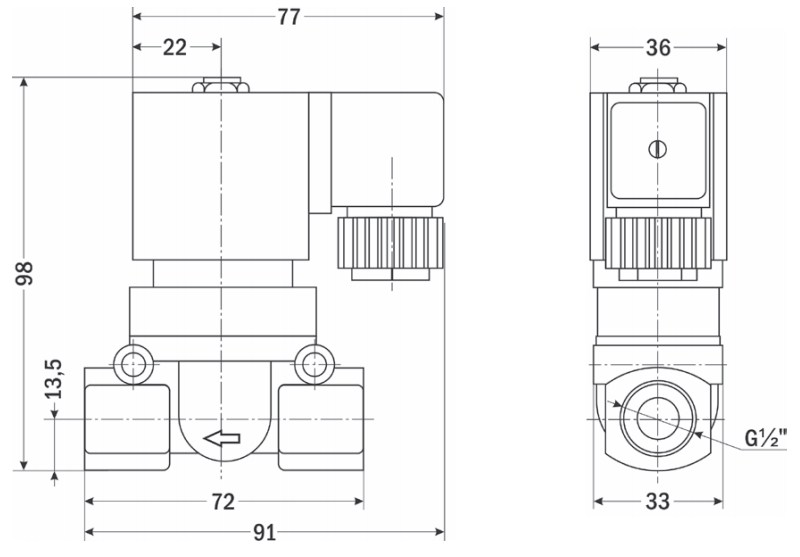

Габаритные размеры

AR-SB116-5015

AR-SB116-5020

Версия: 2023-11-10-ЛВС
