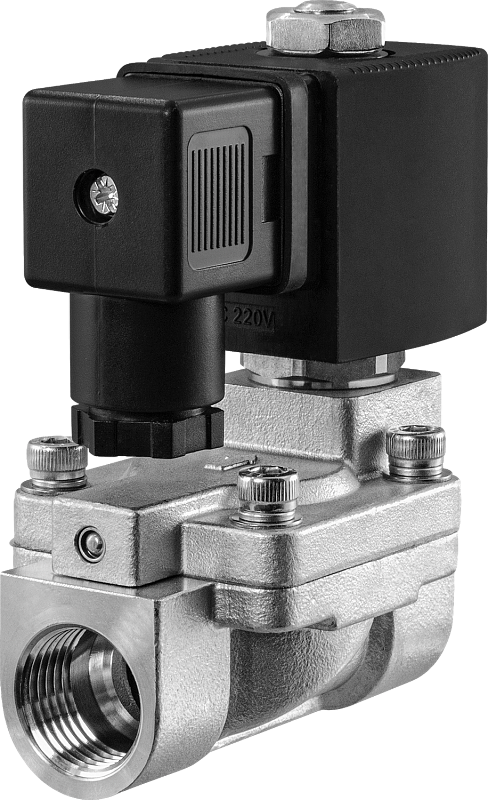

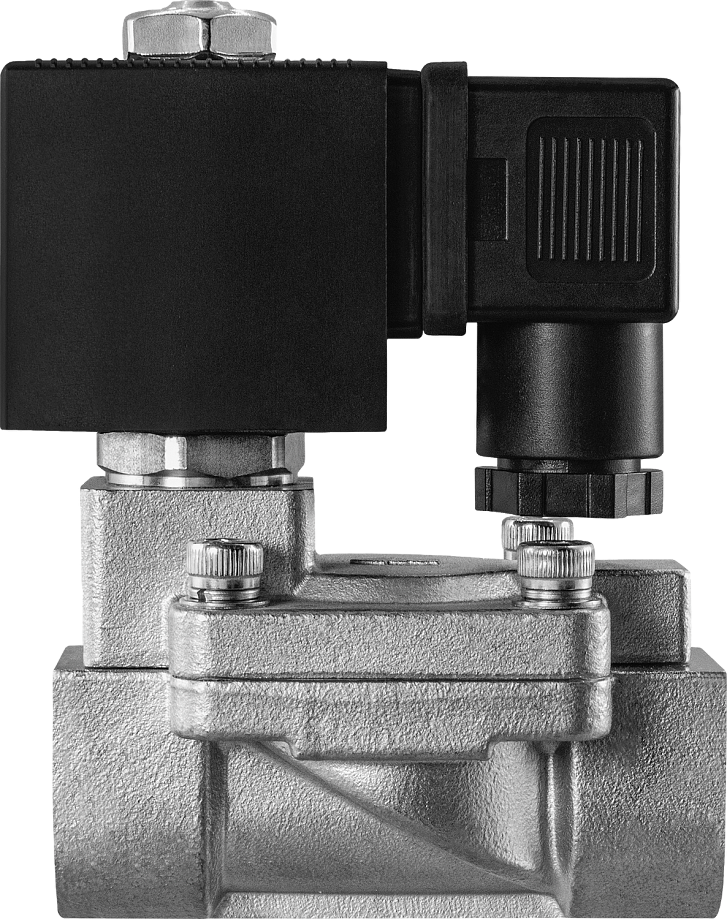

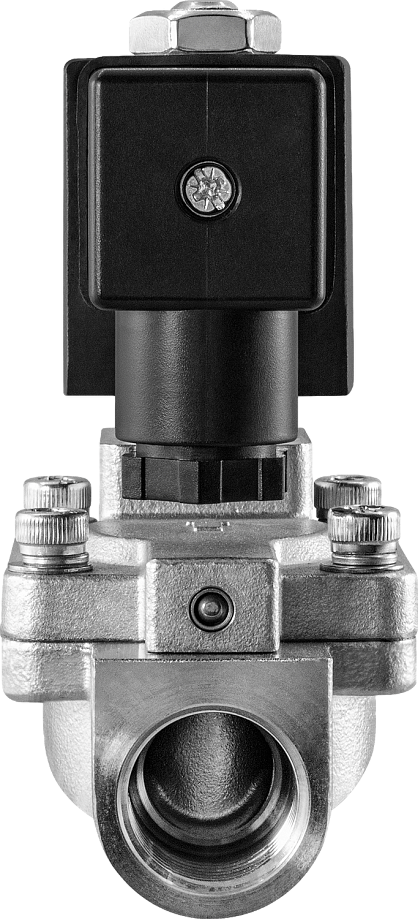

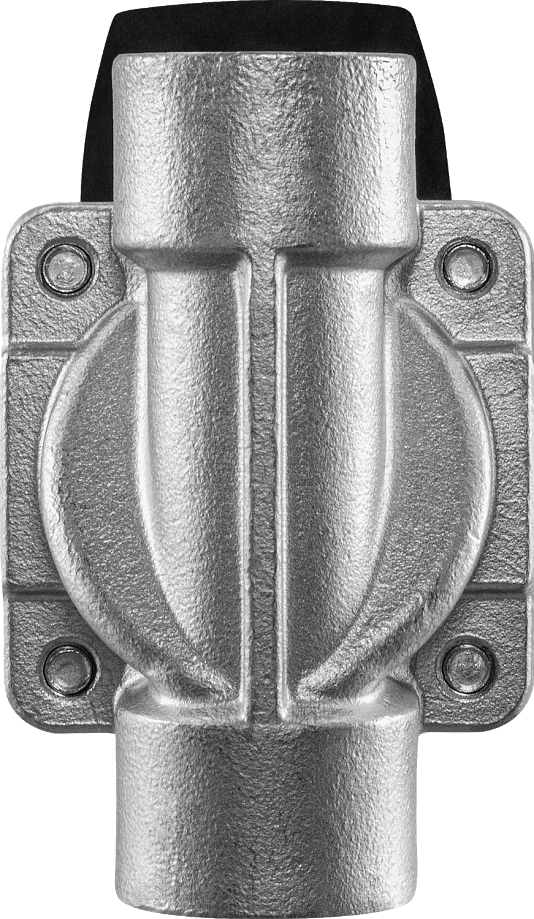

Клапан нормально закрытый AR-YCP11

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла, воздух, инертные газы, аммиак
Температура рабочей среды: −20...+180°С
Рабочее давление: 0,03…1,6 MПa
Диаметр условного прохода: 12...25 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"...G1"

Является аналогом:

Производитель	ASCO	Burkert	Ceme	TORK	Danfoss	Ode
Модель/серия	Серия 240	5404	Серия 90	T-SYD	EV220B	21X

В закладки

от 8 559 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (56)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCP11 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Пониженное энергопотребление
Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, масла, воздух, инертные газы, аммиак
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+180°С
Температура окружающей среды	−30…+50°С
Рабочее давление	0,03…1,6 MПa
Диаметр условного прохода	12...25 мм
Присоединение	Резьбовое G⅜"...G2"
Питание	~380 В,~220 В, ~110 В, ~36 В,~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт						V	V
ASEx543** IP65	23 ВА		V	V		V
ASEx543** IP65	13 Вт						V	V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCP11-12-3/8-GSP	12	3,8	⅜"	0,03	1,6	730
AR-YCP11-15-1/2-GSP	15	3,8	½"			680
AR-YCP11-20-3/4-GSP	20	8	¾"			890
AR-YCP11-25-1-GSP	25	10,2	1"			1280

Расшифровка обозначения на примере клапана AR-YCP11-12-3/8-XYZ:
AR-YCP11 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

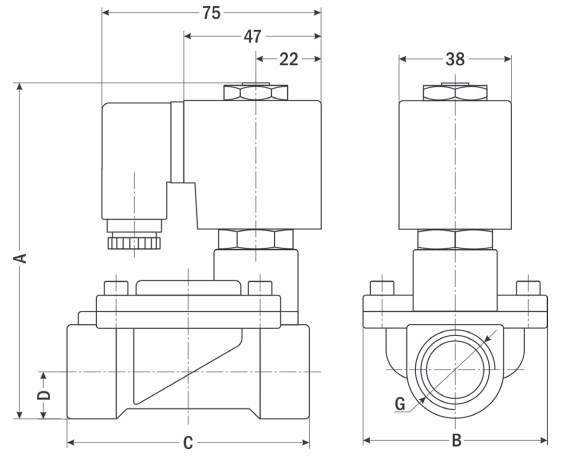

Габаритные размеры

Размер, мм	AR-YCP11-12	AR-YCP11-15	AR-YCP11-20	AR-YCP11-25
A	106	106	117	128
B	48	48	60	72
C	73	75	83	100
D	13,5	13,5	16,5	20
G	⅜"	½"	¾"	1"

Версия: 2023-11-10-ЛВС
