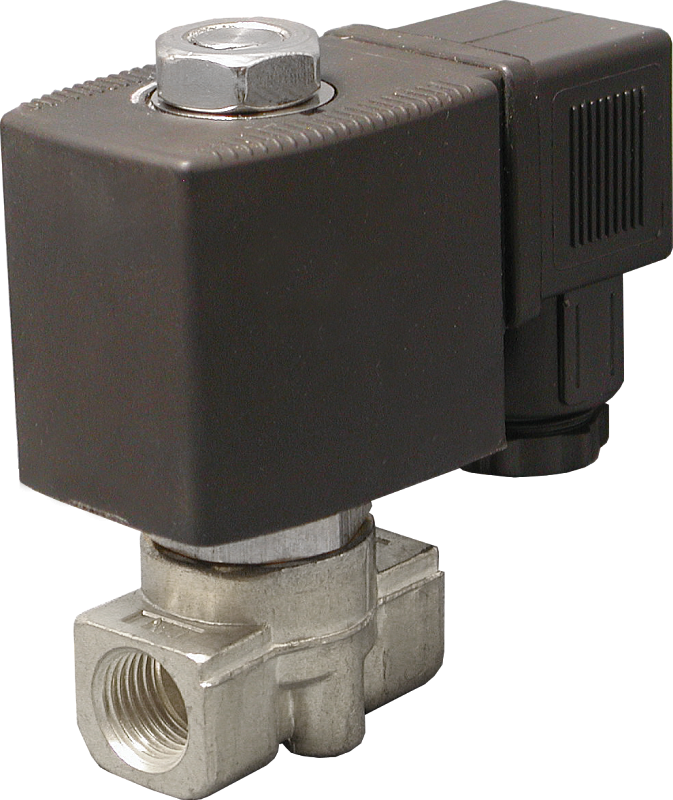

Соленоидный клапан (электромагнитный) AR-YCSM31

Для прибора имеется просмотр в 3D

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, спирт, бытовой и природный газы, слабые кислоты, светлые нефтепродукты (только для исполнения GBV)
Температура рабочей среды: −10...+120°С (VITON), −20...+180°С (PTFE)
Рабочее давление: 0...1,2 МПа
Диаметр условного прохода: 2,5...5 мм
Материал корпуса: латунь, нержавеющая сталь
Материал уплотнения: VITON, PTFE
Присоединение: резьбовое G⅛"...G⅜"

Является аналогом:

Производитель	ASCO	Burkert	TORK	Ode	Danfoss	Ceme
Модель/серия	SCG256	7011/0255	T-SK/T-GК	21A3/21L2	EV210B	Серия 55

В закладки

от 3 292 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (120)
Все модификации ()
Отзывы (0)

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Универсальный клапан на наибольшее количество сред
Возможность срабатывания при нулевом давлении
Компактный размер

Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, спирт, бытовой и природный газы, слабые кислоты, светлые нефтепродукты (только для исполнения GBV)
Материал корпуса и уплотнения		Нержавеющая сталь с PTFE или латунь с VITON
Температура рабочей среды	VITON	−10...+120°С
	PTFE	−20...+180°С
Рабочее давление		0...1,2 МПа
Диаметр условного прохода		2,5...5 мм
Присоединение		Резьбовое G⅛"...G⅜"
Питание		~380 В,~220 В, ~110 В, ~36 В,~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP65	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASEx543* IP54	23 ВА		V	V		V
ASEx543* IP54	13 Вт						V	V
ASE11H** IP65	4,5 ВА		V	V
ASE11H** IP65	8 Вт						V	V

* Взрывозащищенная катушка

** Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCSM31-3-1/8-GYZ	3,0	0,26	⅛"	0,0	1,0	390
AR-YCSM31-2,5-1/4-GYZ	2,5	0,15	¼"		1,2	358
AR-YCSM31-3-1/4-GYZ	3,0	0,26			1,0
AR-YCSM31-4-1/4-GYZ	4,0	0,43			0,6
AR-YCSM31-5-1/4-GYZ	5,0	0,61			0,3
AR-YCSM31-4-3/8-GYZ	4,0	0,43	⅜"		0,6	390
AR-YCSM31-5-3/8-GYZ	5,0	0,61	⅜"		0,3	385

Расшифровка обозначения на примере клапана AR-YCSM31-2,5-1/4-XYZ:
AR-YCSM31 – модель клапана;
2,5 – диаметр условного прохода, в мм;
1/4 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, P – PTFE.

Габаритные размеры
AR-YCSM31 с присоединением ⅛" и ¼"

AR-YCSM31 с присоединением ⅜"
