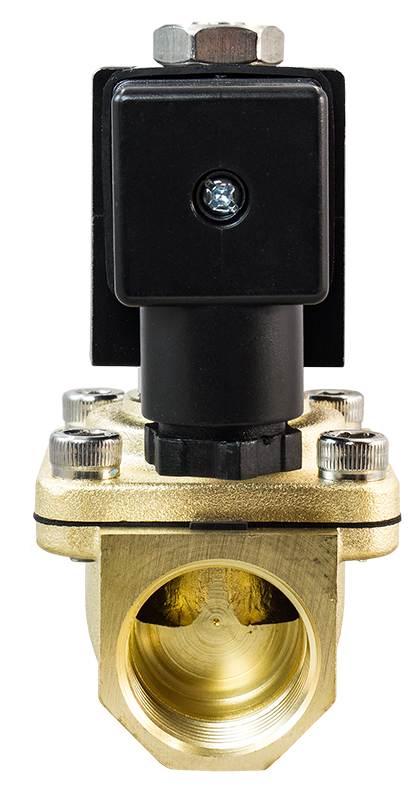

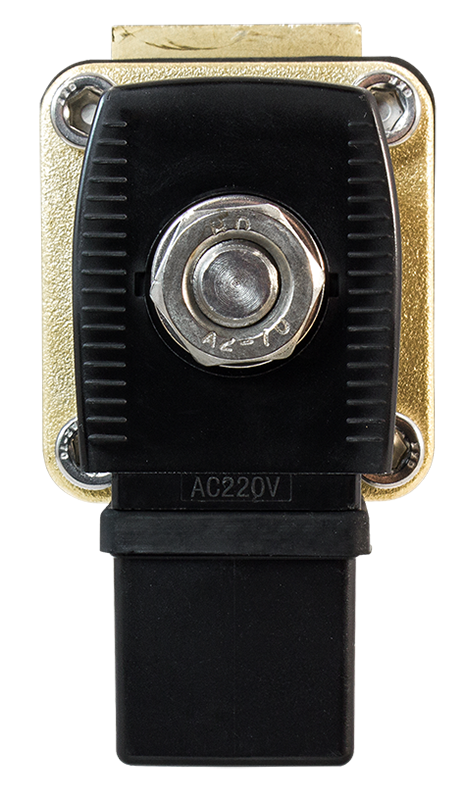

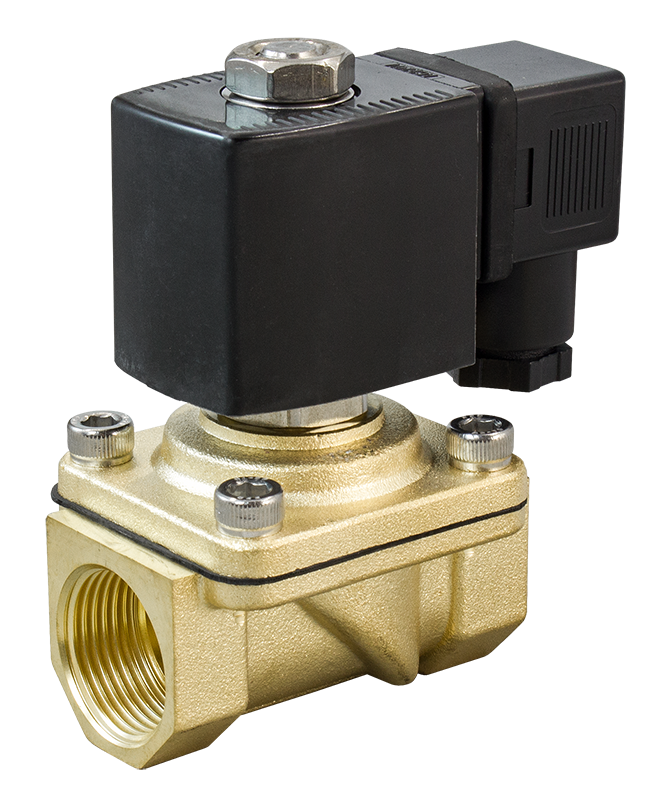

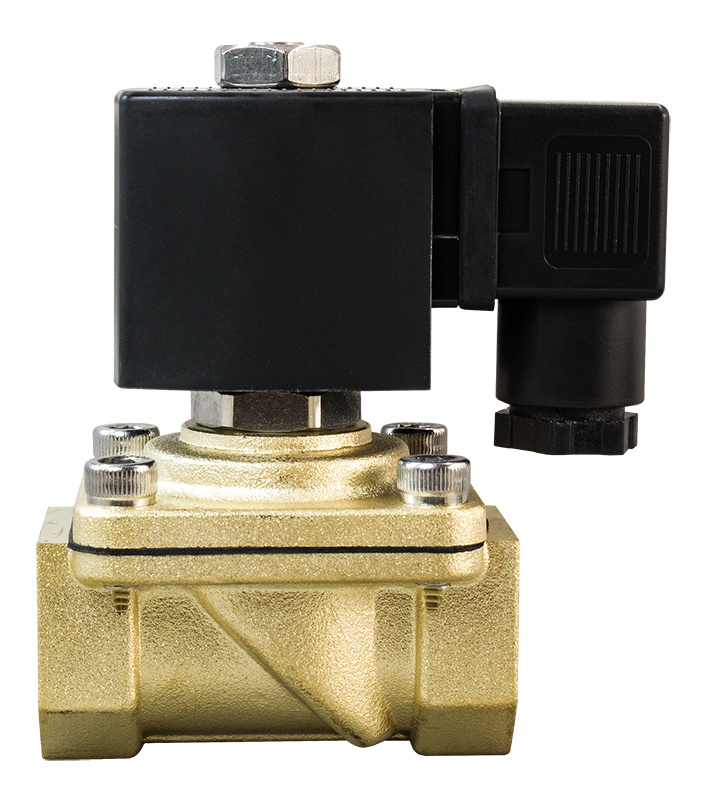

Клапан нормально закрытый AR-2W41 GBV

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, масла, инертные газы, спирт
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода: 12...25 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G⅜"...G1"

Является аналогом:

Производитель	ASCO	Burkert	TORK	Ode	Danfoss	Ceme
Модель/серия	SCG2/SCE2	6213	T-GP/T-SYDZ	21HT/21HF/21IH	EV250B	Серия 84

В закладки

от 3 709 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (56)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Высокая частота срабатывания
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, масла, инертные газы, спирт
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода		12…25 мм
Присоединение		Резьбовое G⅜"…G1"
Питание		~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В

Катушка	Мощность	AC					DC
Катушка	Мощность	~380 В	~220 В	~110 В	~36 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	10 ВА	V			V
	20 ВА		V	V		V
	14 Вт						V	V	V
ASE11H* IP65	4,5 ВА		V
ASE11H* IP65	8 Вт						V	V
ASEx543** IP65	23 ВА		V	V		V
ASEx543** IP65	13 Вт						V	V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-2W41-12-3/8-GBV	12	3,8	⅜"	0,0	0,8	640
AR-2W41-15-1/2-GBV	15	3,8	½"			610
AR-2W41-20-3/4-GBV	20	8	¾"			670
AR-2W41-25-1-GBV	25	10	1"			880

Расшифровка обозначения на примере клапана AR-2W41-12-3/8-GBV:
AR-2W41 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.

Z – материал уплотнения: V – VITON.

Габаритные размеры

Размер, мм	AR-2W41-12	AR-2W41-15	AR-2W41-20	AR-2W41-25
A	95	95	101	108
B	51	51	51	61
C	66	66	66	87
D	14	14	17	20
G	⅜"	½"	¾"	1"
