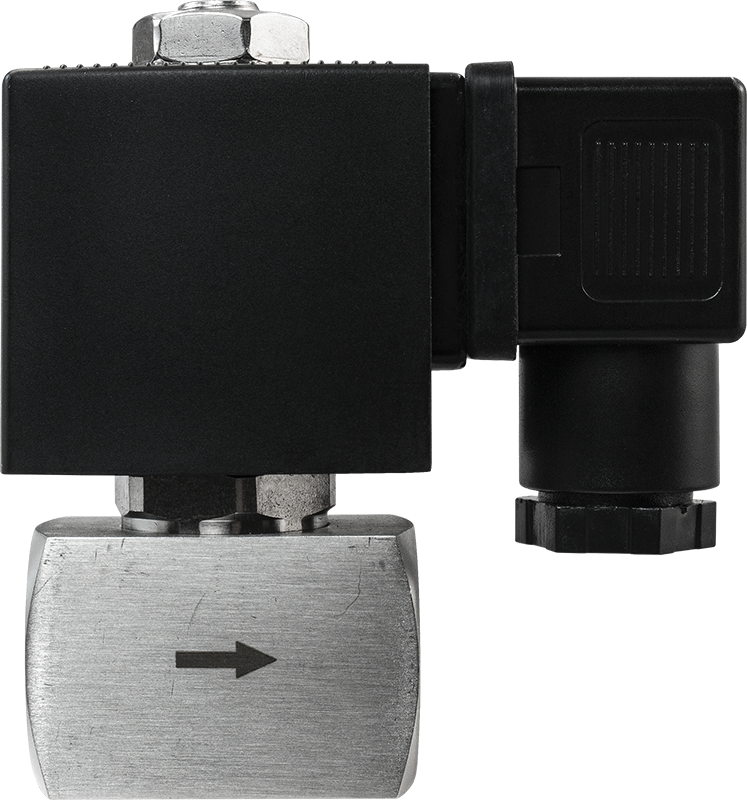

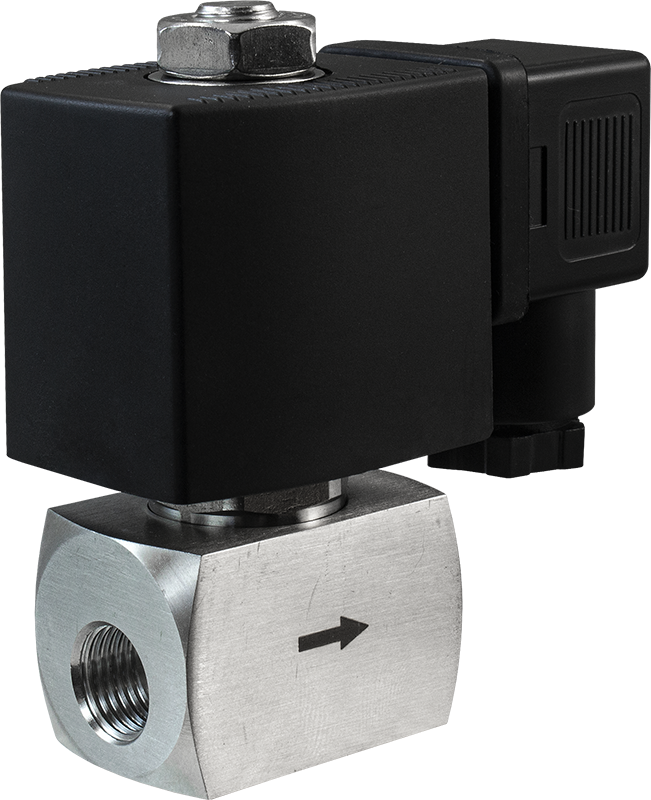

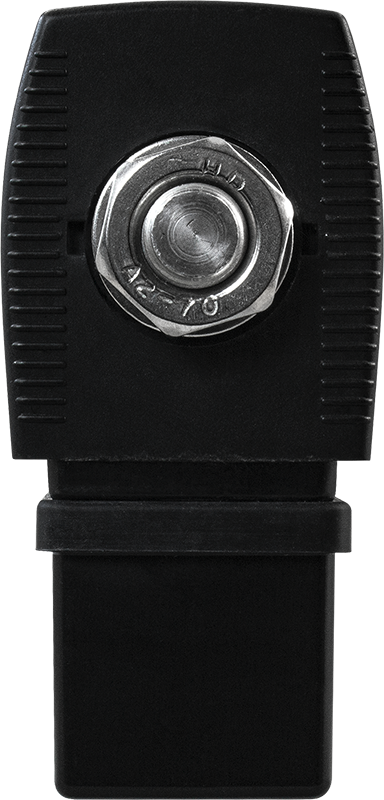

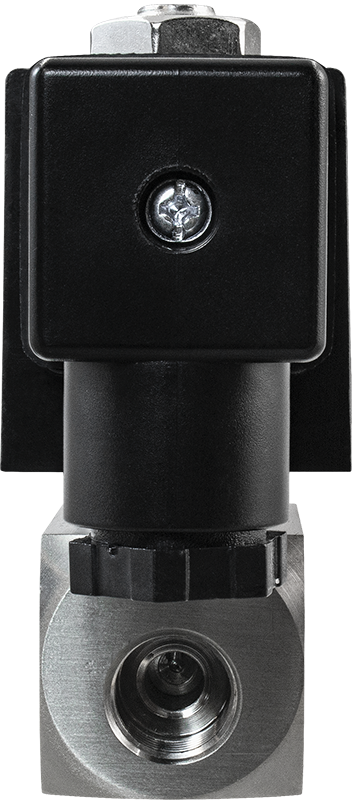

Соленоидный клапан (электромагнитный) AR-3H11 (AR-YCTT11)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20…+180°С
Рабочее давление: 0,0...3,0 МПа
Диаметр условного прохода: 1,5...6 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅛"...G⅜"

В закладки

от 4 389 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (60)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-3H11 (AR-YCTT11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Устойчив к низким и высоким температурам
Работа при высоком давлении до 3 МПа
Срабатывание при нулевом давлении
Пониженное энергопотребление
Долгий срок службы

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Рабочее давление		0,0...3,0 МПа
Диаметр условного прохода		1...6 мм
Присоединение		Резьбовое G⅛"...G⅜
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В, =6 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В	=6 В
S91H IP54	20 ВА	V	V	V
S91H IP54	14 Вт				V	V	V
ASE11H* IP65	4,5 ВА	V
ASE11H* IP65	8 Вт				V	V
ASEx543** IP65	23 ВА	V	V	V
ASEx543** IP65	13 Вт				V	V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка
Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа		Вес, г
Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	AC	DC	Вес, г
AR-3H11-1,5-1/8-GSP	1,5	0,09	⅛"	0,0	3,0		463
AR-3H11-2,5-1/8-GSP	2,5	0,15			2,5	2,0
AR-3H11-3-1/8-GSP	3,0	0,26			2,0	1,8
AR-3H11-2,5-1/4-GSP	2,5	0,15	¼"		2,5	2,0	451
AR-3H11-3-1/4-GSP	3,0	0,26			2,0	1,8
AR-3H11-3,5-1/4-GSP	3,5	0,29			1,5
AR-3H11-4-1/4-GSP	4,0	0,43			1,0
AR-3H11-4,5-1/4-GSP	4,5	0,52			0,5
AR-3H11-4-3/8-GSP	4,0	0,43	⅜"		1,0		464
AR-3H11-4,5-3/8-GSP	4,5	0,52			0,5
AR-3H11-5-3/8-GSP	5,0	0,61			0,5
AR-3H11-6-3/8-GSP	6,0	0,68			0,5

Расшифровка обозначения на примере клапана AR-3H11-1,5-1/8-XYZ:
AR-3H11 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE

Габаритные размеры

Размер, мм	G⅛"	G¼"	G⅜"
A	40		46
B	11		14
E	19		19,5

Версия: 2023-04-24-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	24.04.2023	0.6 Мб

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
1,5 2,5 3 3,5 4 4,5 5 6	1/8" 1/4" 3/8"	S91H ASE11H ASEx543	~220 ~110 ~24 =24 =12 =6

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
M96788	2,5	1/4"	S91H	~220	Со склада	4389 руб. – +
M96824	2,5	1/4"	S91H	~110	Со склада (комплектация 1..72 часа)	4489 руб. – +
M96848	2,5	1/4"	S91H	~24	Со склада (комплектация 1..72 часа)	4489 руб. – +
M96872	2,5	1/4"	S91H	=24	Со склада (комплектация 1..72 часа)	4489 руб. – +
M96908	2,5	1/4"	S91H	=12	Со склада (комплектация 1..72 часа)	4489 руб. – +
M96944	2,5	1/4"	S91H	=6	Со склада (комплектация 1..72 часа)	4489 руб. – +
M96800	2,5	1/4"	ASE11H	~220	Со склада (комплектация 1..72 часа)	5920 руб. – +
M96884	2,5	1/4"	ASE11H	=24	Со склада (комплектация 1..72 часа)	6020 руб. – +
M96920	2,5	1/4"	ASE11H	=12	Со склада (комплектация 1..72 часа)	6020 руб. – +
M96836	2,5	1/4"	ASEx543	~110	Со склада (комплектация 1..72 часа)	10411 руб. – +
M96896	2,5	1/4"	ASEx543	=24	Со склада (комплектация 1..72 часа)	10411 руб. – +
M96932	2,5	1/4"	ASEx543	=12	Со склада (комплектация 1..72 часа)	10411 руб. – +
M96789	3	1/4"	S91H	~220	Со склада	4740 руб. – +
M96825	3	1/4"	S91H	~110	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96849	3	1/4"	S91H	~24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96873	3	1/4"	S91H	=24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96909	3	1/4"	S91H	=12	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96945	3	1/4"	S91H	=6	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96801	3	1/4"	ASE11H	~220	Со склада (комплектация 1..72 часа)	6271 руб. – +
M96885	3	1/4"	ASE11H	=24	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96921	3	1/4"	ASE11H	=12	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96837	3	1/4"	ASEx543	~110	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96897	3	1/4"	ASEx543	=24	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96933	3	1/4"	ASEx543	=12	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96793	4	3/8"	S91H	~220	Со склада	4740 руб. – +
M96829	4	3/8"	S91H	~110	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96853	4	3/8"	S91H	~24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96877	4	3/8"	S91H	=24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96913	4	3/8"	S91H	=12	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96949	4	3/8"	S91H	=6	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96805	4	3/8"	ASE11H	~220	Со склада (комплектация 1..72 часа)	6271 руб. – +
M96889	4	3/8"	ASE11H	=24	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96925	4	3/8"	ASE11H	=12	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96841	4	3/8"	ASEx543	~110	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96901	4	3/8"	ASEx543	=24	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96937	4	3/8"	ASEx543	=12	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96795	5	3/8"	S91H	~220	Со склада	4740 руб. – +
M96831	5	3/8"	S91H	~110	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96855	5	3/8"	S91H	~24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96879	5	3/8"	S91H	=24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96915	5	3/8"	S91H	=12	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96951	5	3/8"	S91H	=6	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96807	5	3/8"	ASE11H	~220	Со склада (комплектация 1..72 часа)	6271 руб. – +
M96891	5	3/8"	ASE11H	=24	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96927	5	3/8"	ASE11H	=12	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96843	5	3/8"	ASEx543	~110	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96903	5	3/8"	ASEx543	=24	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96939	5	3/8"	ASEx543	=12	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96796	6	3/8"	S91H	~220	Со склада	4740 руб. – +
M96832	6	3/8"	S91H	~110	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96856	6	3/8"	S91H	~24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96880	6	3/8"	S91H	=24	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96916	6	3/8"	S91H	=12	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96952	6	3/8"	S91H	=6	Со склада (комплектация 1..72 часа)	4840 руб. – +
M96808	6	3/8"	ASE11H	~220	Со склада (комплектация 1..72 часа)	6271 руб. – +
M96892	6	3/8"	ASE11H	=24	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96928	6	3/8"	ASE11H	=12	Со склада (комплектация 1..72 часа)	6371 руб. – +
M96844	6	3/8"	ASEx543	~110	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96904	6	3/8"	ASEx543	=24	Со склада (комплектация 1..72 часа)	10762 руб. – +
M96940	6	3/8"	ASEx543	=12	Со склада (комплектация 1..72 часа)	10762 руб. – +

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
