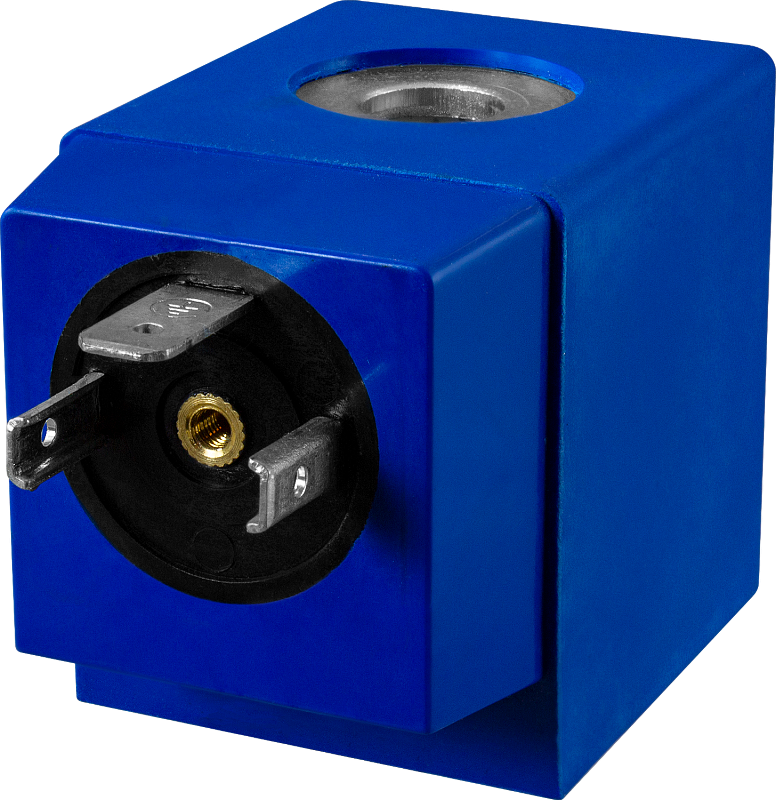

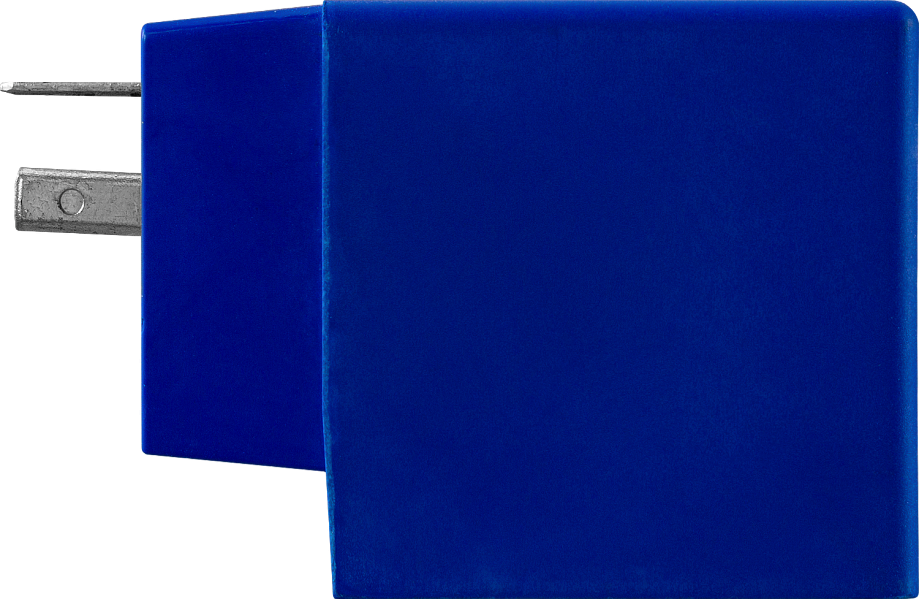

Катушка энергосберегающая ASE21H

Катушка энергосберегающая к клапанам AR-YCD21F (Ду=65-100 мм), AR-YCP31, AR-YCP31F (Ду=25-50 мм), AR-YCPS31 (Ду=12-25 мм), AR-YCPS31F (Ду=25 мм), AR-YCE11, AR-ZCT21, AR-YCH21, AR-YCXF

Размер посадочного отверстия: ∅ 15,5×H40 мм
Пусковая мощность: ~101 ВА/=36 Вт
Потребляемая мощность: ~5,5 ВА/=10 Вт
Управляющее напряжение: ~220 В, =24 В, =12 В (~24 В, ~12 В с коннектором SB211)
Класс нагревостойкости и изоляции катушки: +180°C (класс H)

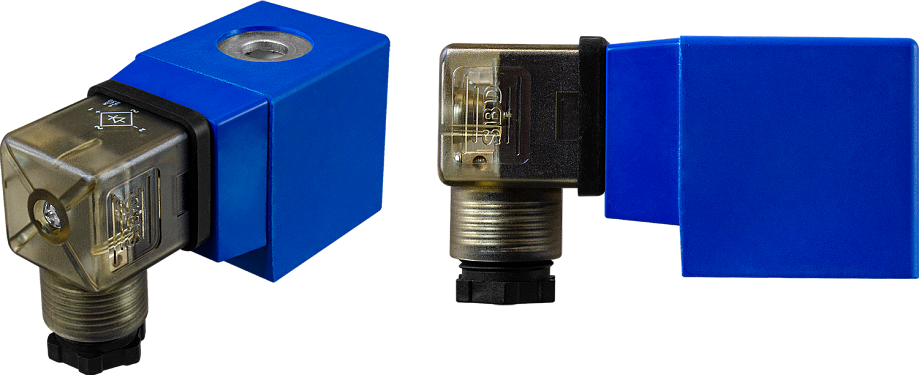

Степень пылевлагозащиты: IP65 (IP68 с коннектором SB218)
Присоединение: DIN 43650A
В катушку встроена схема управления, увеличивающая пусковой ток при старте для открытия/закрытия клапана и далее резко снижающая энергопотребление
Долговременная работа без перегрева, малое тепловыделение. Поэтому срок службы такой катушки в несколько раз больше, чем у обычных катушек, что обеспечивает бесперебойную работу клапана в течение многих лет

В закладки

от 3 804 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Низкое энергопотребление
Высокое быстродействие
Высокая сила втягивания
Температура нагрева: ≤ +30°С
Бесшумность
Срок службы в несколько раз дольше обычных катушек

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~24 В в =24 В) прямо на катушке соленоидного клапана или другого устройства

Принцип действия:

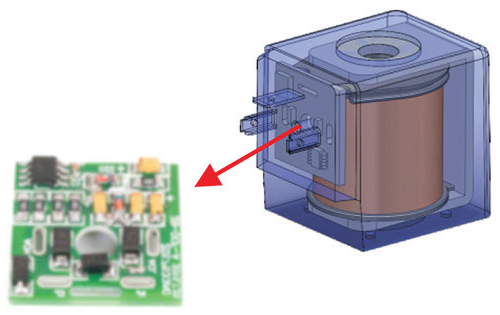

В энергосберегающие катушки встроена схема управления, с которой при старте катушка срабатывает на повышенной максимальной пусковой мощности

для открытия/закрытия клапана. Благодаря этому повышается рабочее давление клапана по сравнению с обычными катушками. Далее катушка переходит на мощность удержания

с пониженным на 50...90 % энергопотреблением, достаточным для удержания клапана в открытом или закрытом положении. Благодаря этому такие катушки обеспечивают долговременную работу без перегрева и малое тепловыделение, за счет чего их срок службы в несколько раз больше, чем у обычных катушек, и клапаны могут бесперебойно работать с ними в течение многих лет.

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 15,5×H40 мм
Пусковая мощность AC/DC	~101 ВА/=36 Вт
Мощность удержания AC/DC	~5,5 ВА/=10 Вт
Управляющее напряжение	~220 В, =24 В, =12 В (~24 В, ~12 В с коннектором SB211)
Класс нагревостойкости и изоляции катушки	+180°C (класс H)
Степень пылевлагозащиты	IP65 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A

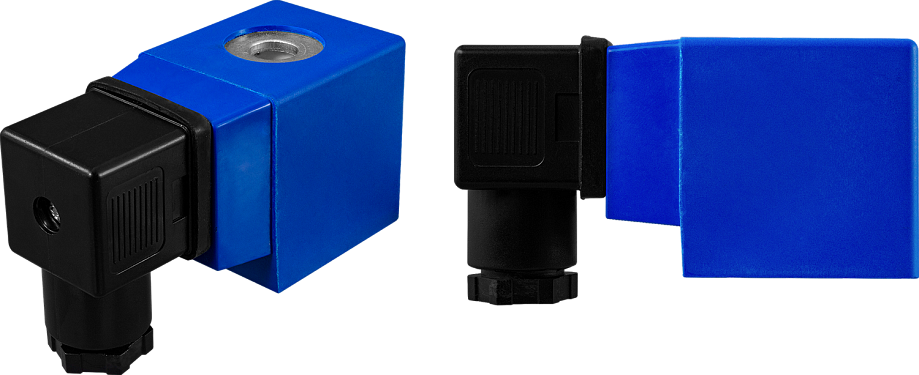

Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	44×37,5×57 мм
Вес	230 г

Таблица сопротивлений
Управляющее напряжение	~220 В	=24 В	=12 В
Сопротивление	2,4 МОм	40 кОм	0,3 МОм

Таблица совместимости катушки с соленоидными клапанами:

Катушки, которые можно заменить на катушку ASE21H	Клапаны, на которые можно поставить катушку ASE21H
S21H	AR-YCD21F (Ду=65-100 мм), AR-YCP31, AR-YCP31F (Ду=25-50 мм), AR-YCPS31 (Ду=12-25 мм), AR-YCPS31F (Ду=25 мм), AR-YCE11, AR-ZCT21, AR-YCH21, AR-YCXF

Габаритные размеры

Версия: 2026-10-21-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.10.2026	0.43 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
A00221	~220	Со склада	3804 руб. – +
A00224	=24	Со склада	3904 руб. – +
A00225	=12	Со склада	3904 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
A00221	~220	Со склада	3804 руб. – +
A00222	~110	Снято с производства	3904 руб. – +
A00223	~24	Снято с производства	3904 руб. – +
A00224	=24	Со склада	3904 руб. – +
A00225	=12	Со склада	3904 руб. – +
