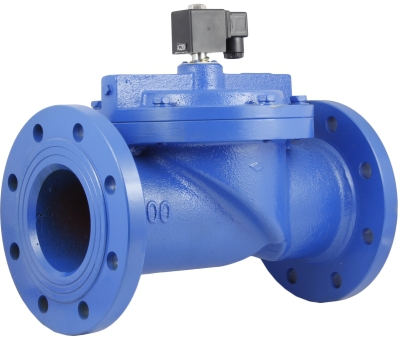

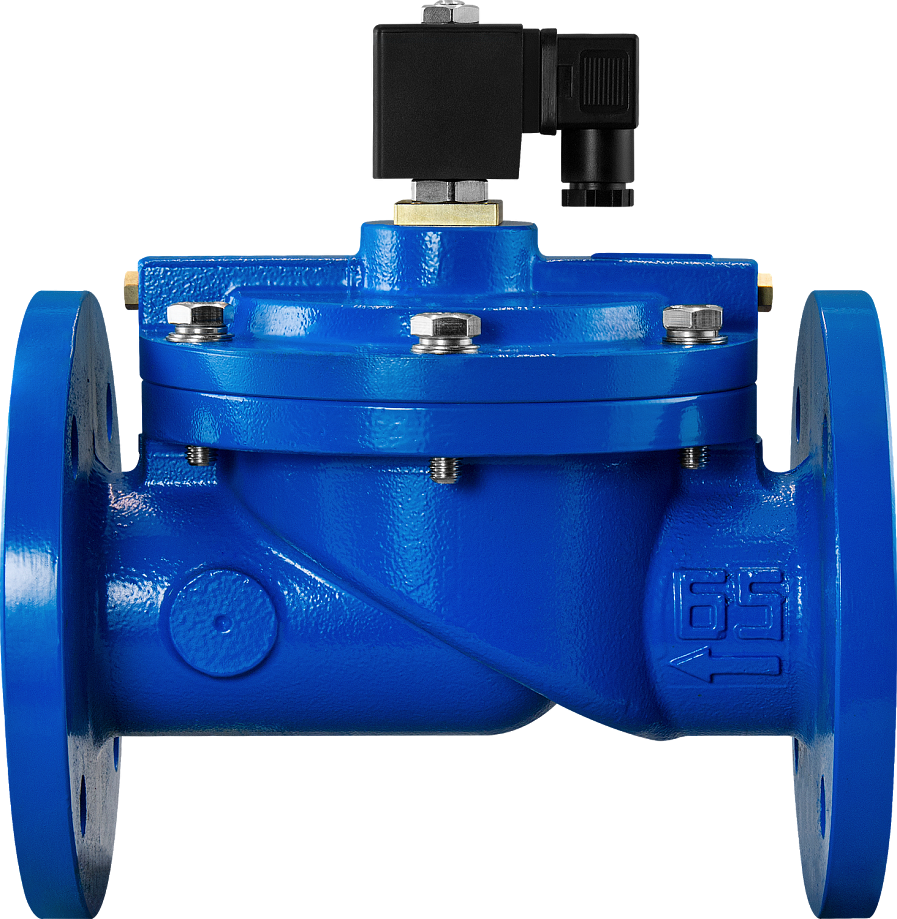

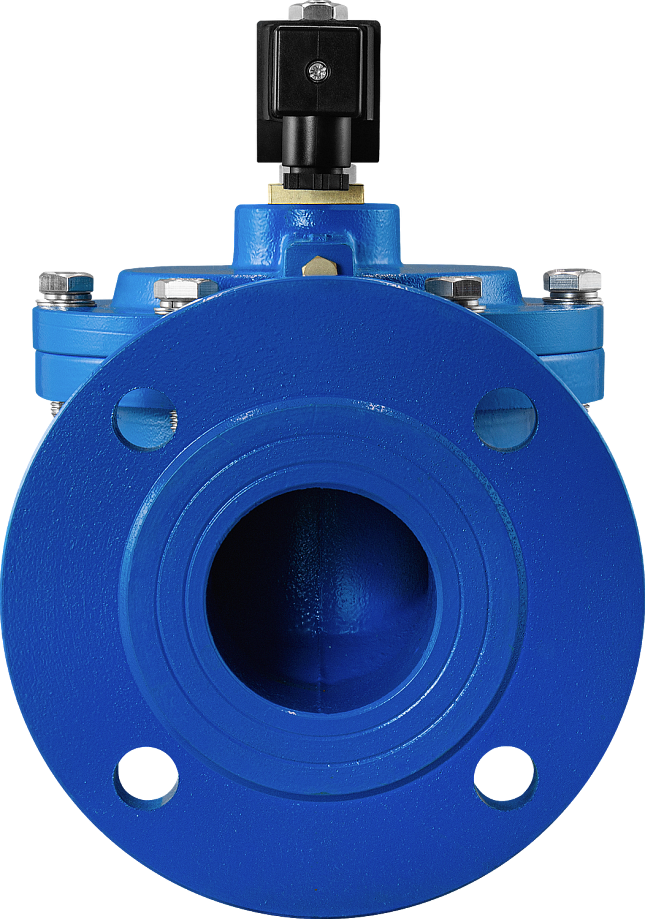

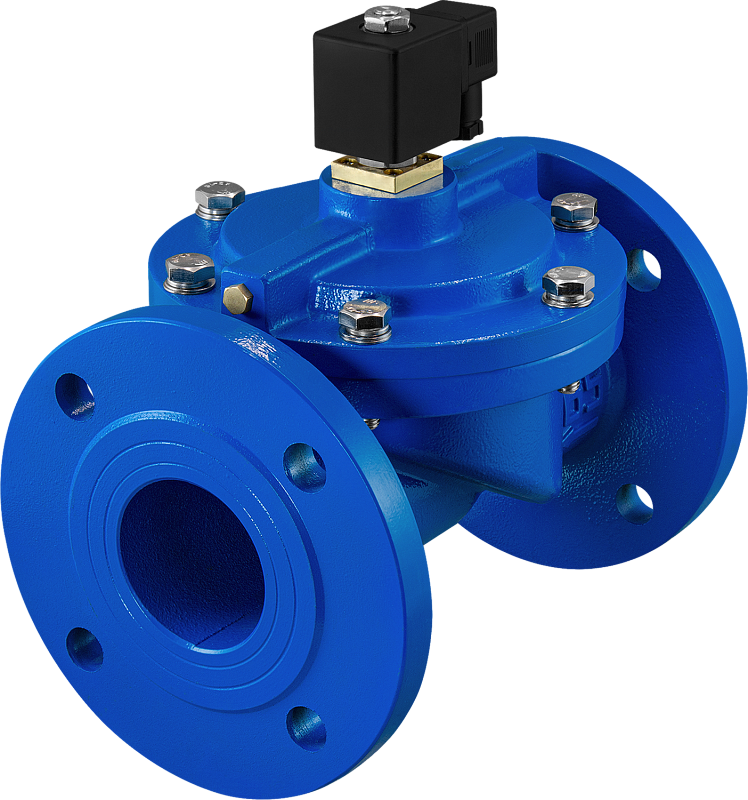

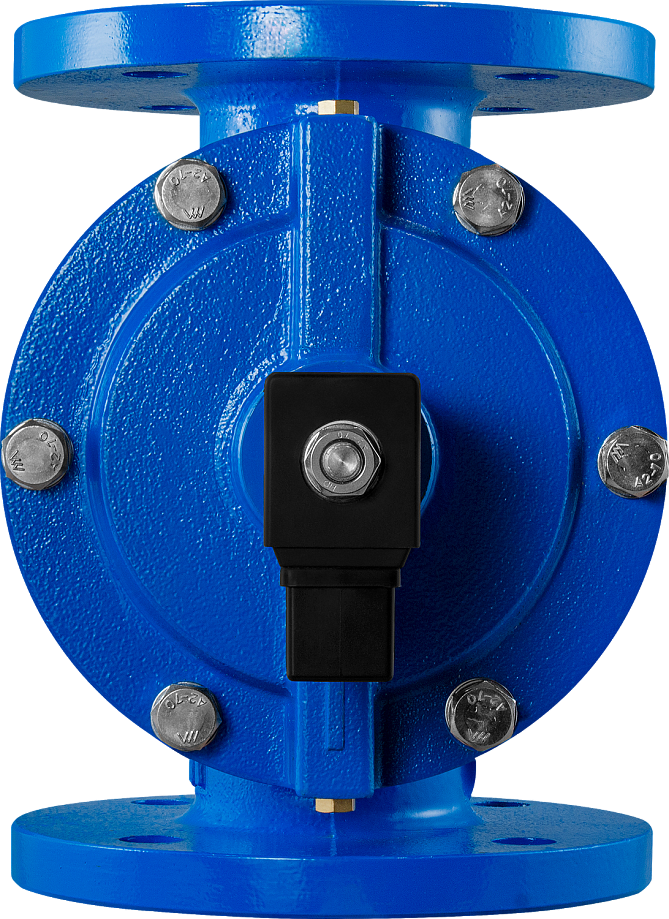

Клапан нормально закрытый AR-YCD21F

Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10…+120°С
Рабочее давление: 0,03…1 МПа
Диаметр условного прохода: 65…150 мм
Материал корпуса: чугун
Материал уплотнения: EPDM
Присоединение: фланцевое F2½"…F6"

Является аналогом:

Производитель	TORK
Модель/серия	T-GLF

В закладки

от 36 136 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (33)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой AR-YCD21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Используется только на системах с давлением от 0,03 МПа
Максимальное давление до 3 МПа
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

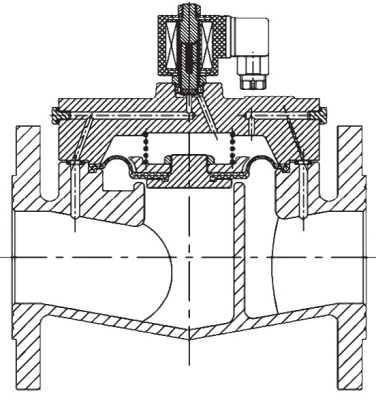

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Чугун
	Уплотнения	EPDM
Температура рабочей среды		−10...+120°C
Рабочее давление		0,03...1 МПа
Диаметр условного прохода		65...150 мм
Присоединение		Фланцевое F2½"...F6"
Питание		~220 B, ~110 B, ~24 B, =24 B, =12 B

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
65...100	S21H IP65	22 ВА	V	V	V
	S21H IP65	15 Вт				V	V
	ASE21H* IP65	5,5 ВА	V
	ASE21H* IP65	10 Вт				V	V
	ASEx1320** IP65	28 ВА	V
	ASEx1320** IP65	20 Вт				V	V
	ASEx282** IP65	24 ВА	V	V	V
	ASEx282** IP65	17 Вт				V	V
125...150	Y51H IP54	88 ВА	V	V
125...150	Y51H IP54	60 Вт				V

*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCD21F-65F-2.1/2-FHE	65	58	F2½"	0,03	1	17 400
AR-YCD21F-80F-3-FHE	80	85	F3"			21 100
AR-YCD21F-100F-4-FHE	100	149	F4"			29 900
AR-YCD21F-125F-5-FHE	125	170	F5"			44 000
AR-YCD21F-150F-6-FHE	150	213	F6"			58 000

Расшифровка обозначения на примере клапана AR-YCD21F-65F-2.1/2-XYZ:
AR-YCD21F – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.

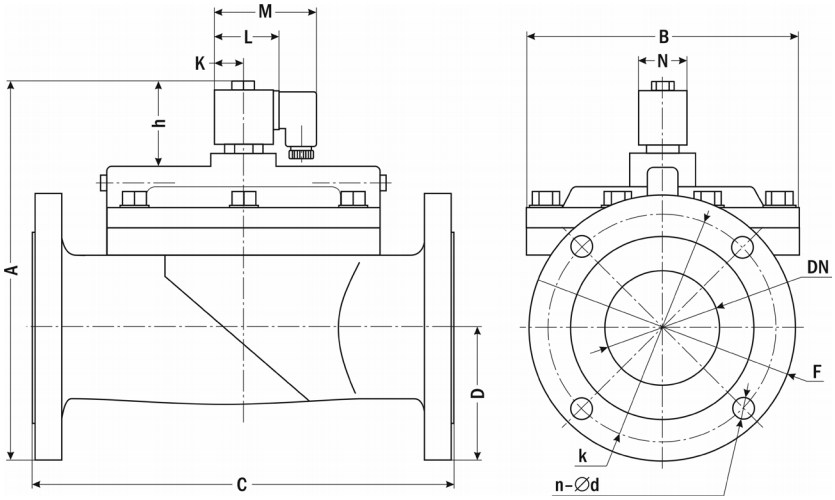

Габаритные размеры

Размер, мм	AR-YCD21
Размер, мм	-65F	-80 F	-100F	-125F	-150F
A	270	280	300	375	440
B	182	200	232	320	335
C	250	265	355	395	444
D	93	99	108	125	145
F	F2½"	F3"	F4"	F5"	F6"
K	22	22	22	44	44
L	47	47,5	50	96	96
M	75	75	75	130	130
N	36	38	38	83	83
n-∅ d	4-∅ 17,5	4-∅ 18	8-∅ 18	8-∅ 18	8-∅ 21
k	145	160	182	210	242
h	73	70	72	110	110

Версия: 2025-07-16-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.54 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
65 80 100 125 150	S21H ASE21H ASEx1320 ASEx282 Y51H	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E59907	65	S21H	~220	Со склада	36136 руб. – +
E59921	65	S21H	~110	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59929	65	S21H	~24	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59935	65	S21H	=24	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59949	65	S21H	=12	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59910	65	ASE21H	~220	Со склада (комплектация 1..72 часа)	37686 руб. – +
E59938	65	ASE21H	=24	Со склада (комплектация 1..72 часа)	37786 руб. – +
E59913	65	ASEx1320	~220	Со склада (комплектация 1..72 часа)	49326 руб. – +
E59916	65	ASEx282	~220	Со склада (комплектация 1..72 часа)	42443 руб. – +
E59944	65	ASEx282	=24	Со склада (комплектация 1..72 часа)	42543 руб. – +
E59908	80	S21H	~220	Со склада	41842 руб. – +
E59922	80	S21H	~110	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59930	80	S21H	~24	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59936	80	S21H	=24	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59950	80	S21H	=12	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59911	80	ASE21H	~220	Со склада (комплектация 1..72 часа)	43392 руб. – +
E59939	80	ASE21H	=24	Со склада (комплектация 1..72 часа)	43492 руб. – +
E59953	80	ASE21H	=12	Со склада (комплектация 1..72 часа)	43492 руб. – +
E59914	80	ASEx1320	~220	Со склада (комплектация 1..72 часа)	55032 руб. – +
E59956	80	ASEx1320	=12	Со склада (комплектация 1..72 часа)	55132 руб. – +
E59917	80	ASEx282	~220	Со склада (комплектация 1..72 часа)	48149 руб. – +
E59925	80	ASEx282	~110	Со склада (комплектация 1..72 часа)	48249 руб. – +
E59945	80	ASEx282	=24	Со склада (комплектация 1..72 часа)	48249 руб. – +
E59959	80	ASEx282	=12	Со склада (комплектация 1..72 часа)	48249 руб. – +
E59909	100	S21H	~220	Со склада	55155 руб. – +
E59923	100	S21H	~110	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59931	100	S21H	~24	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59937	100	S21H	=24	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59951	100	S21H	=12	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59912	100	ASE21H	~220	Со склада (комплектация 1..72 часа)	56705 руб. – +
E59915	100	ASEx1320	~220	Со склада (комплектация 1..72 часа)	68345 руб. – +
E59918	100	ASEx282	~220	Со склада (комплектация 1..72 часа)	61462 руб. – +
E59946	100	ASEx282	=24	Со склада (комплектация 1..72 часа)	61562 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E59907	65	S21H	~220	Со склада	36136 руб. – +
E59921	65	S21H	~110	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59929	65	S21H	~24	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59935	65	S21H	=24	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59949	65	S21H	=12	Со склада (комплектация 1..72 часа)	36236 руб. – +
E59910	65	ASE21H	~220	Со склада (комплектация 1..72 часа)	37686 руб. – +
E59938	65	ASE21H	=24	Со склада (комплектация 1..72 часа)	37786 руб. – +
E59952	65	ASE21H	=12		37786 руб. – +
E59913	65	ASEx1320	~220	Со склада (комплектация 1..72 часа)	49326 руб. – +
E59941	65	ASEx1320	=24	120 дней	49426 руб. – +
E59955	65	ASEx1320	=12		49426 руб. – +
E59916	65	ASEx282	~220	Со склада (комплектация 1..72 часа)	42443 руб. – +
E59924	65	ASEx282	~110		42543 руб. – +
E59932	65	ASEx282	~24	120 дней	42543 руб. – +
E59944	65	ASEx282	=24	Со склада (комплектация 1..72 часа)	42543 руб. – +
E59958	65	ASEx282	=12		42543 руб. – +
E59908	80	S21H	~220	Со склада	41842 руб. – +
E59922	80	S21H	~110	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59930	80	S21H	~24	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59936	80	S21H	=24	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59950	80	S21H	=12	Со склада (комплектация 1..72 часа)	41942 руб. – +
E59911	80	ASE21H	~220	Со склада (комплектация 1..72 часа)	43392 руб. – +
E59939	80	ASE21H	=24	Со склада (комплектация 1..72 часа)	43492 руб. – +
E59953	80	ASE21H	=12	Со склада (комплектация 1..72 часа)	43492 руб. – +
E59914	80	ASEx1320	~220	Со склада (комплектация 1..72 часа)	55032 руб. – +
E59942	80	ASEx1320	=24	120 дней	55132 руб. – +
E59956	80	ASEx1320	=12	Со склада (комплектация 1..72 часа)	55132 руб. – +
E59917	80	ASEx282	~220	Со склада (комплектация 1..72 часа)	48149 руб. – +
E59925	80	ASEx282	~110	Со склада (комплектация 1..72 часа)	48249 руб. – +
E59933	80	ASEx282	~24	120 дней	48249 руб. – +
E59945	80	ASEx282	=24	Со склада (комплектация 1..72 часа)	48249 руб. – +
E59959	80	ASEx282	=12	Со склада (комплектация 1..72 часа)	48249 руб. – +
E59909	100	S21H	~220	Со склада	55155 руб. – +
E59923	100	S21H	~110	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59931	100	S21H	~24	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59937	100	S21H	=24	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59951	100	S21H	=12	Со склада (комплектация 1..72 часа)	55255 руб. – +
E59912	100	ASE21H	~220	Со склада (комплектация 1..72 часа)	56705 руб. – +
E59940	100	ASE21H	=24		56805 руб. – +
E59954	100	ASE21H	=12		56805 руб. – +
E59915	100	ASEx1320	~220	Со склада (комплектация 1..72 часа)	68345 руб. – +
E59943	100	ASEx1320	=24	120 дней	68445 руб. – +
E59957	100	ASEx1320	=12		68445 руб. – +
E59918	100	ASEx282	~220	Со склада (комплектация 1..72 часа)	61462 руб. – +
E59926	100	ASEx282	~110		61562 руб. – +
E59934	100	ASEx282	~24	120 дней	61562 руб. – +
E59946	100	ASEx282	=24	Со склада (комплектация 1..72 часа)	61562 руб. – +
E59960	100	ASEx282	=12		61562 руб. – +
E59919	125	Y51H	~220	Ожидается 2025.10.28	132943 руб. – +
E59927	125	Y51H	~110	120 дней	133043 руб. – +
E59947	125	Y51H	=24		133043 руб. – +
E59920	150	Y51H	~220		143023 руб. – +
E59928	150	Y51H	~110		143123 руб. – +
E59948	150	Y51H	=24		143123 руб. – +
