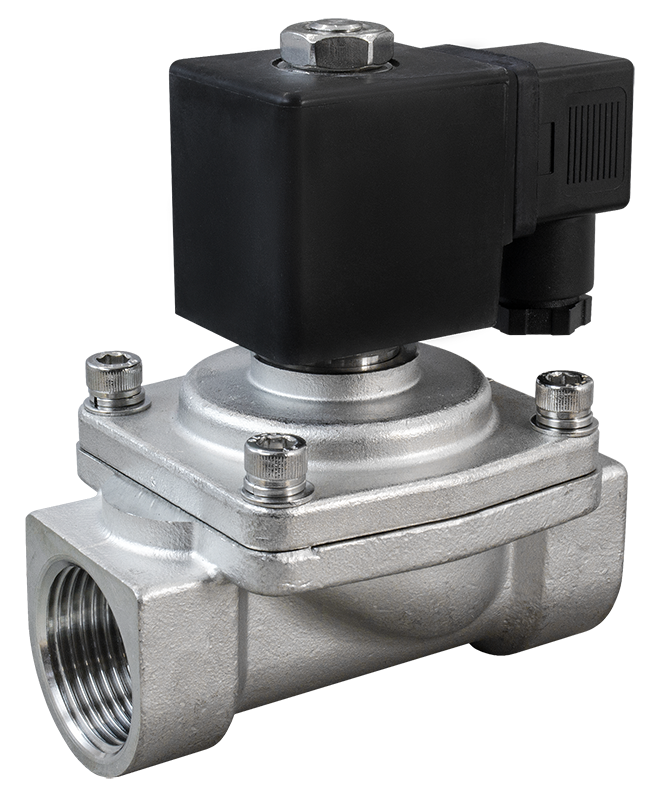

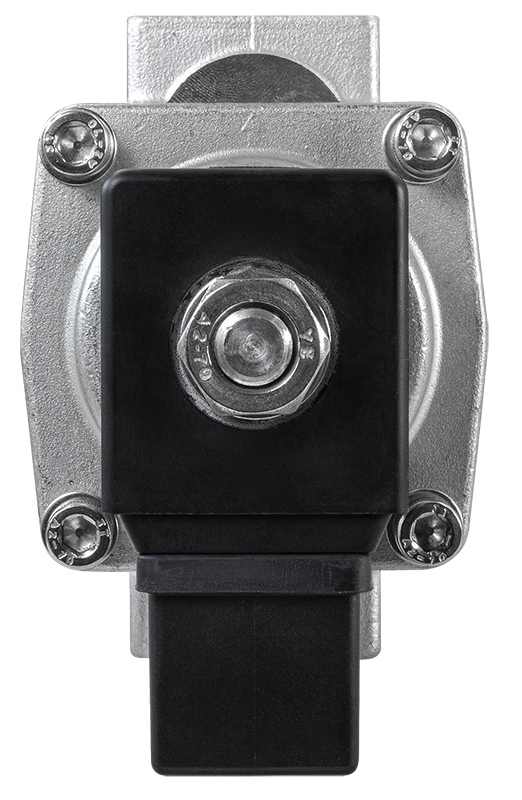

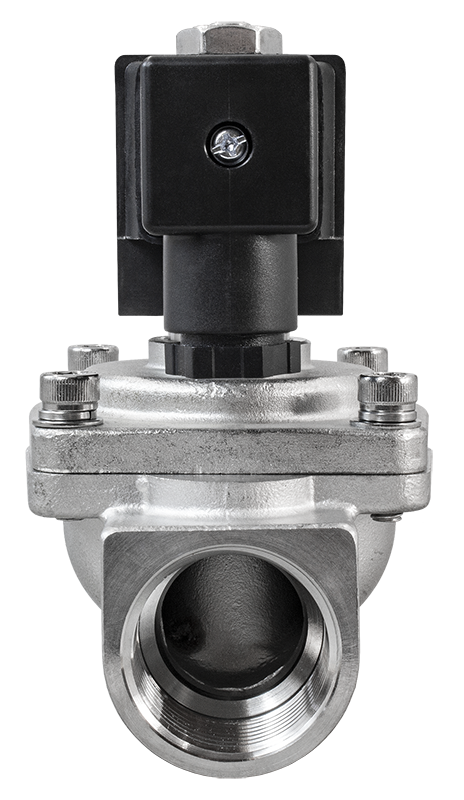

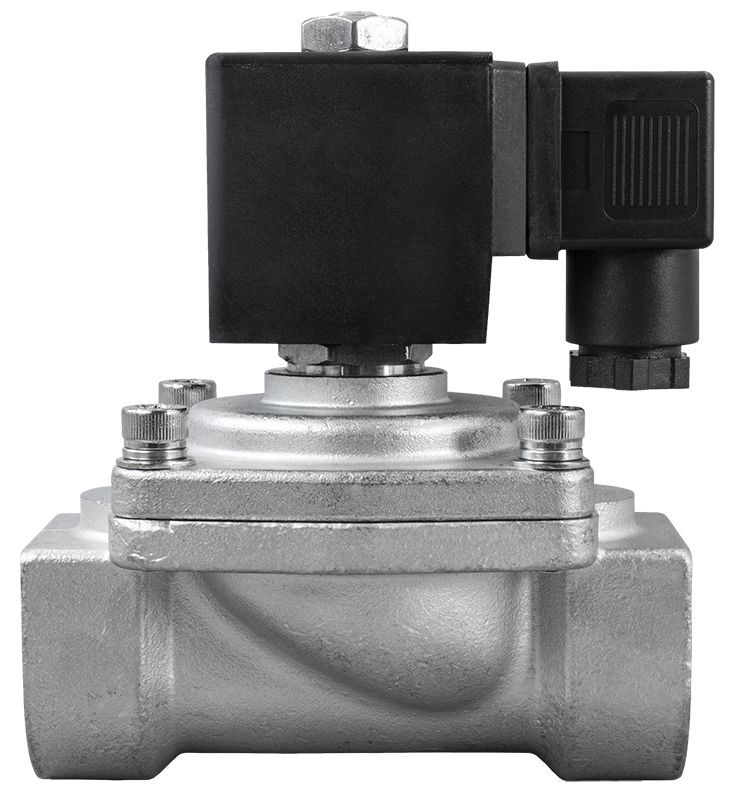

Соленоидный клапан (электромагнитный) AR-YCPS31

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла, спирт
Температура рабочей среды: −20…+180°С
Рабочее давление: 0...1 МПа
Диаметр условного прохода: 12...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"...G2"

Является аналогом:

Производитель	Burkert	TORK	Ode	Ceme	Danfoss
Модель/серия	6407	T-SYDZ60	21IH	Серия 84	EV250B

В закладки

от 12 640 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (66)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCPS31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Срабатывание при нулевом давлении

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, масла, спирт
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0...1 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Питание		~220 B, ~110 B, ~24 B, =24 B, =12 B

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
12...25	S21H, IP65	22 ВА	V	V	V
	S21H, IP65	15 Вт				V	V
	ASE21H*, IP65	5,5 ВА	V
	ASE21H*, IP65	10 Вт				V	V
	ASEx1320**, IP65	28 ВА	V
	ASEx1320**, IP65	20 Вт				V	V
	ASEx282**, IP65	24 ВА	V	V	V
	ASEx282**, IP65	17 Вт				V	V
32...50	SD11H, IP65	44 ВА	V
	SD11H, IP65	33 Вт				V
	SD01H, IP65	35 ВА	V	V	V
	SD01H, IP65	30 Вт				V	V
	ASEx545**, IP65	26 ВА	V	V	V
		18 Вт				V
		23 Вт					V

* Использование энергосберегающей катушки ASE21H позволяет снизить температуру
нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCPS31-12-3/8-GSP	12	3,8	⅜"	0,0	1,0	700
AR-YCPS31-15-1/2-GSP	15	3,8	½"			700
AR-YCPS31-20-3/4-GSP	20	8	¾"			1000
AR-YCPS31-25-1-GSP	25	10	1"			1400
AR-YCPS31-32-1.1/4-GSP	32	20	1¼"			3160
AR-YCPS31-40-1.1/2-GSP	40	25	1½"			3000
AR-YCPS31-50-2-GSP	50	41	2"			4100

Расшифровка обозначения на примере клапана AR-YCPS31-12-3/8-XYZ:
AR-YCPS31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

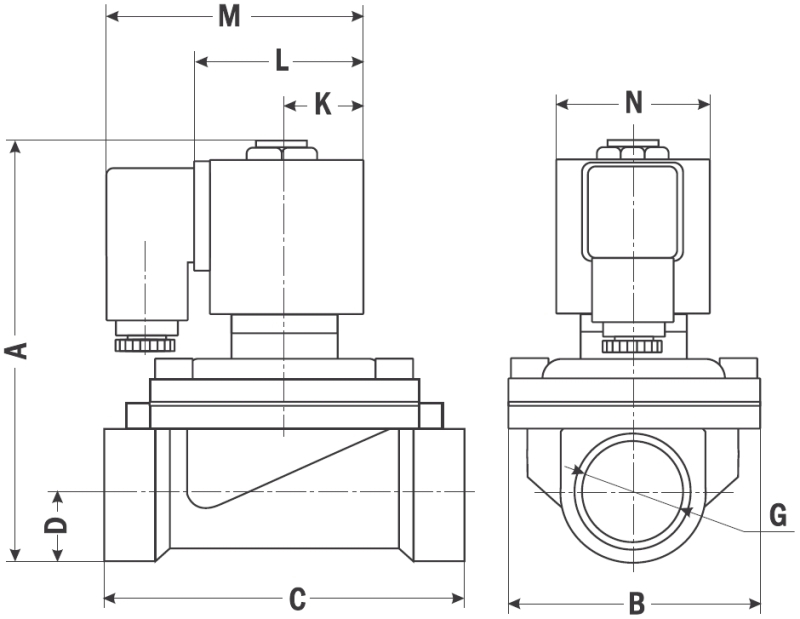

Габаритные размеры

Размер, мм	YCPS31-12	YCPS31-15	YCPS31-20	YCPS31-25	YCPS31-32	YCPS31-40	YCPS31-50
A	105	105	118	127	177	166	185
B	48	48	60	72	96	95	120
C	74	74	85	102	130	129	154
D	13	13	13	20	28	27	32
K	22	22	22	22	33	33	33
L	47	47	47	47	75	75	75
M	75	75	75	75	104	104	104
N	38	38	38	38	56	56	56
G	⅜"	½"	¾"	1"	1¼"	1½"	2"

Версия: 2023-04-25-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	25.04.2023	0.46 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
12 15 20 25 32 40 50	S21H ASE21H ASEx1320 ASEx282 SD01H SD11H ASEx545	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
M89498	15	S21H	~220	Со склада	12640 руб. – +
M89523	15	S21H	~110	Со склада (комплектация 1..72 часа)	12740 руб. – +
M89537	15	S21H	~24	Со склада (комплектация 1..72 часа)	12740 руб. – +
M89551	15	S21H	=24	Со склада	12740 руб. – +
M89576	15	S21H	=12	Со склада (комплектация 1..72 часа)	12740 руб. – +
M89502	15	ASE21H	~220	Со склада (комплектация 1..72 часа)	14070 руб. – +
M89555	15	ASE21H	=24	Со склада (комплектация 1..72 часа)	14170 руб. – +
M89580	15	ASE21H	=12	Со склада (комплектация 1..72 часа)	14170 руб. – +
M89584	15	ASEx1320	=12	Со склада (комплектация 1..72 часа)	24915 руб. – +
M89510	15	ASEx282	~220	Со склада (комплектация 1..72 часа)	18803 руб. – +
M89527	15	ASEx282	~110	Со склада (комплектация 1..72 часа)	18903 руб. – +
M89588	15	ASEx282	=12	Со склада (комплектация 1..72 часа)	18903 руб. – +
M89499	20	S21H	~220	Со склада	14045 руб. – +
M89524	20	S21H	~110	Со склада (комплектация 1..72 часа)	14145 руб. – +
M89538	20	S21H	~24	Со склада (комплектация 1..72 часа)	14145 руб. – +
M89552	20	S21H	=24	Со склада (комплектация 1..72 часа)	14145 руб. – +
M89577	20	S21H	=12	Со склада (комплектация 1..72 часа)	14145 руб. – +
M89503	20	ASE21H	~220	Со склада (комплектация 1..72 часа)	15475 руб. – +
M89556	20	ASE21H	=24	Со склада (комплектация 1..72 часа)	15575 руб. – +
M89581	20	ASE21H	=12	Со склада (комплектация 1..72 часа)	15575 руб. – +
M89585	20	ASEx1320	=12	Со склада (комплектация 1..72 часа)	26320 руб. – +
M89511	20	ASEx282	~220	Со склада (комплектация 1..72 часа)	20208 руб. – +
M89528	20	ASEx282	~110	Со склада (комплектация 1..72 часа)	20308 руб. – +
M89589	20	ASEx282	=12	Со склада (комплектация 1..72 часа)	20308 руб. – +
M89500	25	S21H	~220	Со склада	17696 руб. – +
M89525	25	S21H	~110	Со склада (комплектация 1..72 часа)	17796 руб. – +
M89539	25	S21H	~24	Со склада (комплектация 1..72 часа)	17796 руб. – +
M89553	25	S21H	=24	Со склада (комплектация 1..72 часа)	17796 руб. – +
M89578	25	S21H	=12	Со склада (комплектация 1..72 часа)	17796 руб. – +
M89504	25	ASE21H	~220	Со склада (комплектация 1..72 часа)	19126 руб. – +
M89557	25	ASE21H	=24	Со склада (комплектация 1..72 часа)	19226 руб. – +
M89582	25	ASE21H	=12	Со склада (комплектация 1..72 часа)	19226 руб. – +
M89586	25	ASEx1320	=12	Со склада (комплектация 1..72 часа)	29971 руб. – +
M89512	25	ASEx282	~220	Со склада (комплектация 1..72 часа)	23859 руб. – +
M89529	25	ASEx282	~110	Со склада (комплектация 1..72 часа)	23959 руб. – +
M89590	25	ASEx282	=12	Со склада (комплектация 1..72 часа)	23959 руб. – +
M89513	32	SD01H	~220	Со склада	33532 руб. – +
M89530	32	SD01H	~110	Со склада (комплектация 1..72 часа)	33632 руб. – +
M89544	32	SD01H	~24	Со склада (комплектация 1..72 часа)	33632 руб. – +
M89566	32	SD01H	=24	Со склада (комплектация 1..72 часа)	33632 руб. – +
M89591	32	SD01H	=12	Со склада (комплектация 1..72 часа)	33632 руб. – +
M89516	32	SD11H	~220	Со склада (комплектация 1..72 часа)	33154 руб. – +
M89569	32	SD11H	=24	Со склада (комплектация 1..72 часа)	33254 руб. – +
M89519	32	ASEx545	~220	Со склада (комплектация 1..72 часа)	40174 руб. – +
M89572	32	ASEx545	=24	Со склада (комплектация 1..72 часа)	40274 руб. – +
M89594	32	ASEx545	=12	Со склада (комплектация 1..72 часа)	40274 руб. – +
M89514	40	SD01H	~220	Со склада	41783 руб. – +
M89531	40	SD01H	~110	Со склада (комплектация 1..72 часа)	41883 руб. – +
M89545	40	SD01H	~24	Со склада (комплектация 1..72 часа)	41883 руб. – +
M89567	40	SD01H	=24	Со склада (комплектация 1..72 часа)	41883 руб. – +
M89592	40	SD01H	=12	Со склада (комплектация 1..72 часа)	41883 руб. – +
M89517	40	SD11H	~220	Со склада (комплектация 1..72 часа)	41405 руб. – +
M89570	40	SD11H	=24	Со склада (комплектация 1..72 часа)	41505 руб. – +
M89520	40	ASEx545	~220	Со склада (комплектация 1..72 часа)	48425 руб. – +
M89573	40	ASEx545	=24	Со склада (комплектация 1..72 часа)	48525 руб. – +
M89595	40	ASEx545	=12	Со склада (комплектация 1..72 часа)	48525 руб. – +
M89515	50	SD01H	~220	Со склада	43188 руб. – +
M89532	50	SD01H	~110	Со склада (комплектация 1..72 часа)	43288 руб. – +
M89546	50	SD01H	~24	Со склада (комплектация 1..72 часа)	43288 руб. – +
M89568	50	SD01H	=24	Со склада (комплектация 1..72 часа)	43288 руб. – +
M89593	50	SD01H	=12	Со склада (комплектация 1..72 часа)	43288 руб. – +
M89518	50	SD11H	~220	Со склада (комплектация 1..72 часа)	42810 руб. – +
M89571	50	SD11H	=24	Со склада (комплектация 1..72 часа)	42910 руб. – +
M89521	50	ASEx545	~220	Со склада (комплектация 1..72 часа)	49830 руб. – +
M89574	50	ASEx545	=24	Со склада (комплектация 1..72 часа)	49930 руб. – +
M89596	50	ASEx545	=12	Со склада (комплектация 1..72 часа)	49930 руб. – +
