Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор
SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~24 В в =24 В) прямо на катушке соленоидного клапана или другого устройства
Технические характеристики:
| Параметр | Значение |
Размер посадочного отверстия
| ∅ 20,2×H62 мм
|
Потребляемая мощность
| ~44 ВА/=33 Вт
|
| Управляющее напряжение | ~220 В, =24 В
(~24 В В с коннектором SB211) |
| Класс нагревостойкости и изоляции катушки | +180°C (класс H) |
| Степень пылевлагозащиты | IP65 (IP68 с коннектором SB218) |
| Присоединение коннектора | DIN 43650A |
| Тип коннектора | SB201, SB202, SB211 (со встроенным выпрямителем), SB218 |
| Габаритные размеры | 62×68×77,5 мм |
| Вес | 990 г |
Таблица сопротивлений
|
| Управляющее напряжение | ~220 В
| =24 В
|
| Сопротивление | 65 Ом
| 18 Ом
|

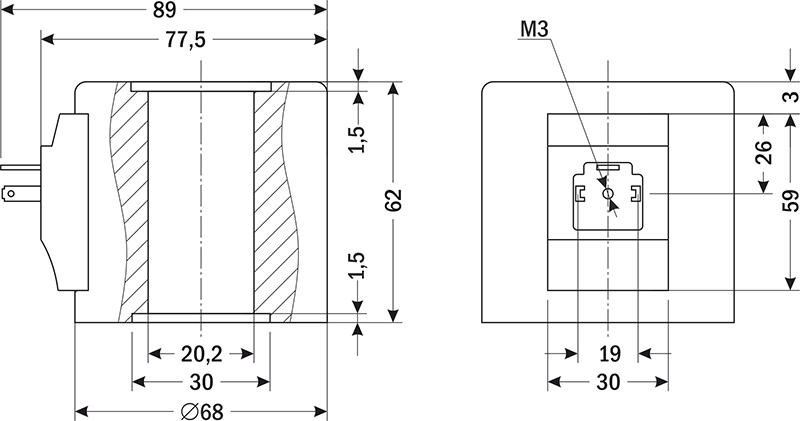

| Габаритные размеры |
 |
