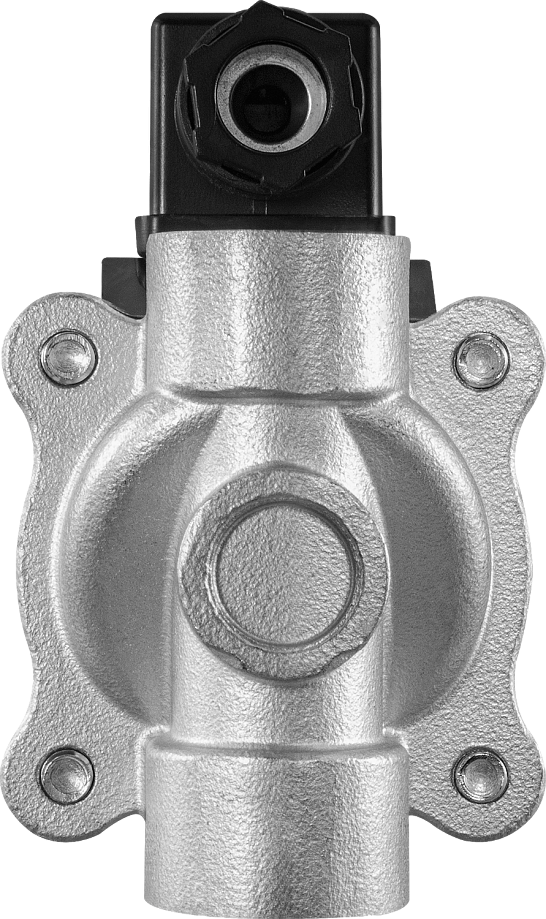

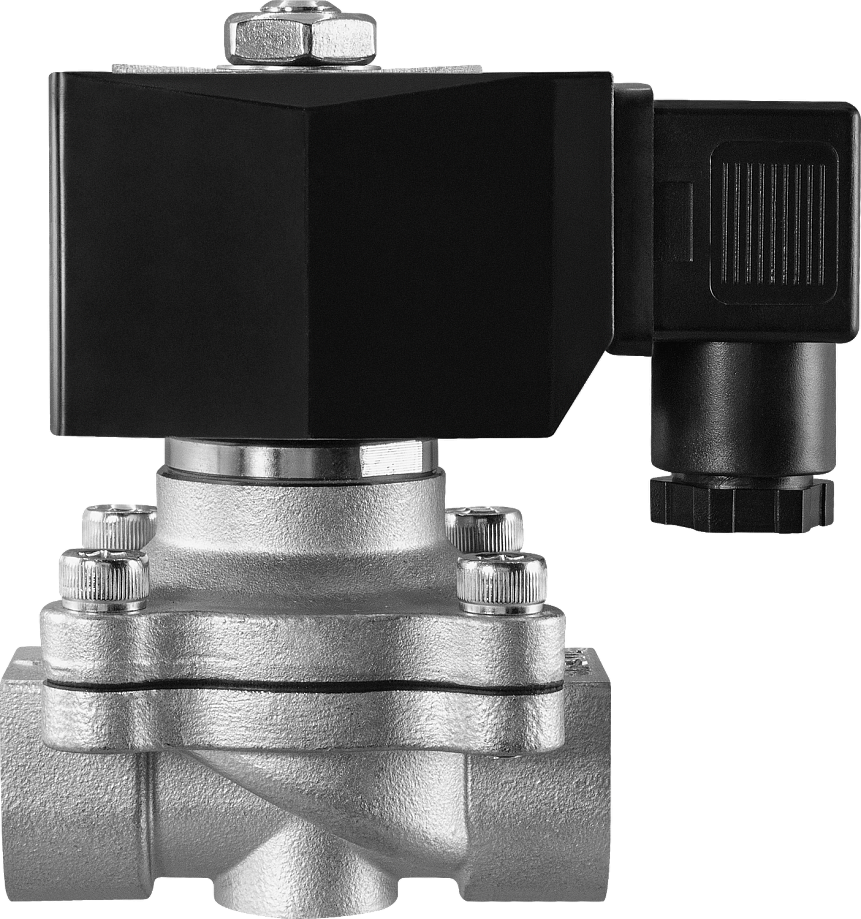

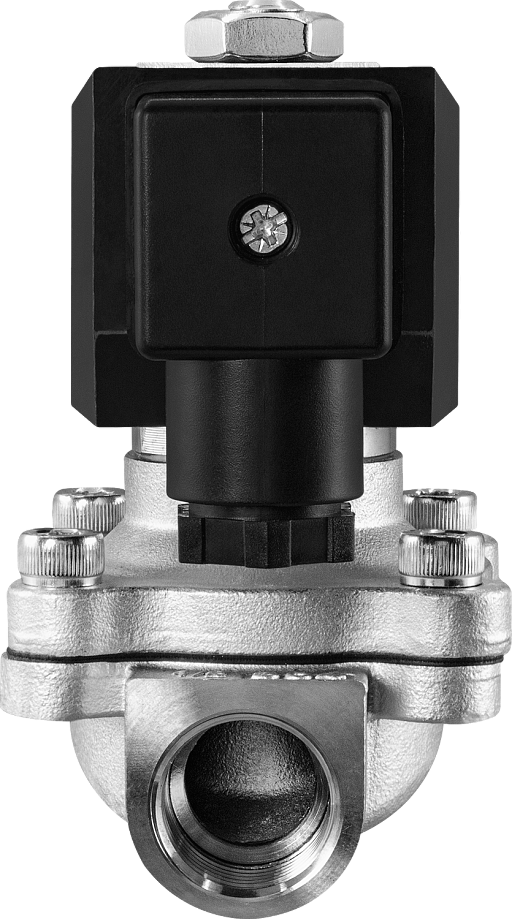

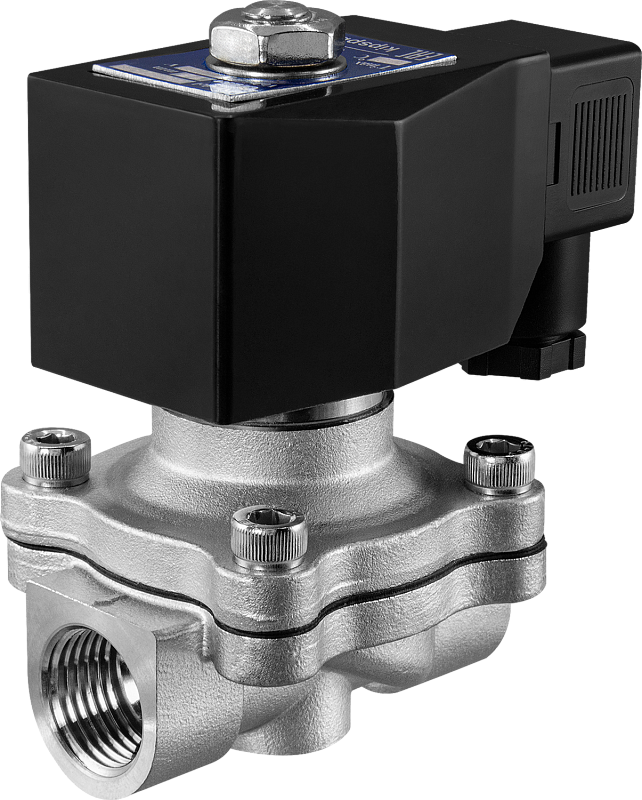

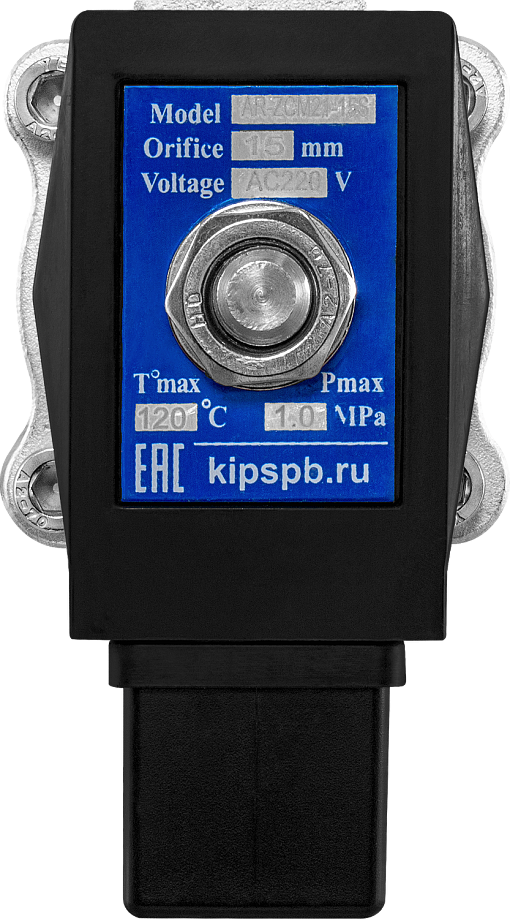

Клапан нормально закрытый AR-ZCM

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа для управления потоком рабочей среды в трубопроводе

Является аналогом:

Производитель	ASCO	Burkert	TORK	Ode	Danfoss	Ceme
Модель/серия	Серия 238/ Серия 210	6213	T-GP/T-SYDZ	21HT/21HF/21IH	EV250B	Серия 84

В закладки

от 6 590 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (45)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа AR-ZCM предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан специализированный: для природного и бытового газов
Срабатывание при нулевом давлении

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Бытовой и природный газ
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0...0,5 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
15...25	S51H IP65	40 ВА	V	V	V
15...25	S51H IP65	30 Вт				V	V	V
32...50	SD11H IP65	44 ВА	V
	SD11H IP65	33 Вт					V
	SD01H IP65	35 ВА	V	V	V
	SD01H IP65	30 Вт					V	V
	ASEx545* IP65	26 ВА	V	V	V
		18 Вт					V
		23 Вт						V

*Взрывозащищенная катушка.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-ZCM-15-1/2-GSV	15	4,1	½"	0	0,5	900
AR-ZCM-20-3/4-GSV	20	7,3	¾"			1000
AR-ZCM-25-1-GSV	25	10	1"			1300
AR-ZCM-32-1.1/4-GSV	32	20	1¼"			2200
AR-ZCM-40-1.1/2-GSV	40	25	1½"			2500
AR-ZCM-50-2-GSV	50	41	2"			4500

Расшифровка обозначения на примере клапана AR-ZCM-15-1/2-XYZ:
AR-ZCM – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

Габаритные размеры

Размер, мм	AR-ZCM, Ду, мм
Размер, мм	15	20	25	32	40	50
A	104	125	120	145	156	180
B	57,5	60	77	87	94	123
C	70	75	98	123	130	167
D	14	17	21	25	30	38
G	½"	¾"	1"	1¼"	1½"	2"
K	28	28	28	34	34	34
L	62	62	62	74	74	74
M	90	90	90	103	103	103
N	46	46	46	56	56	56

Версия: 2023-04-25-ЛВС
