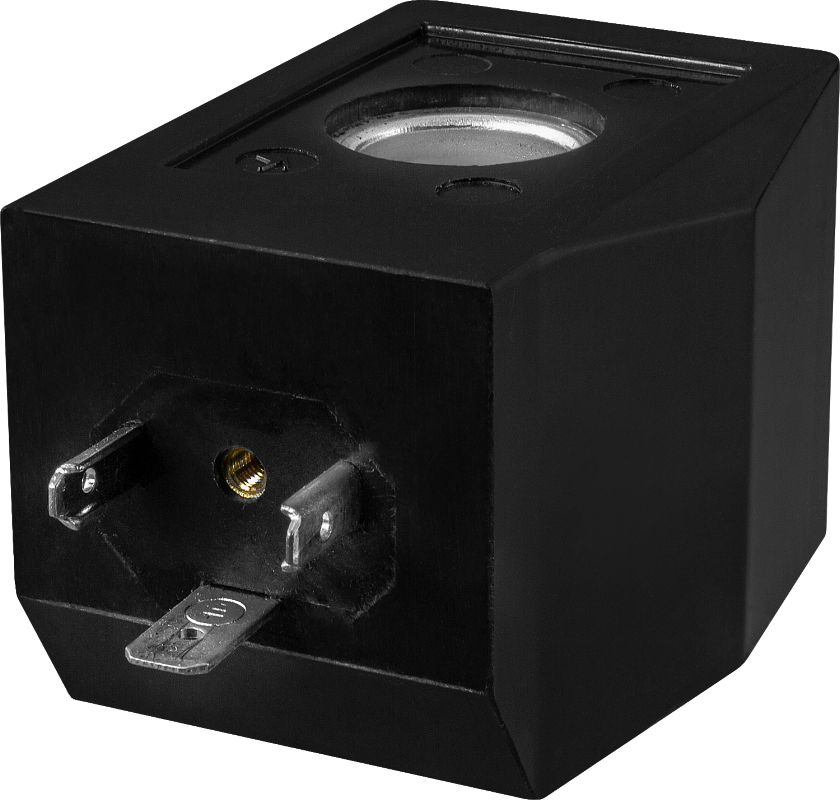

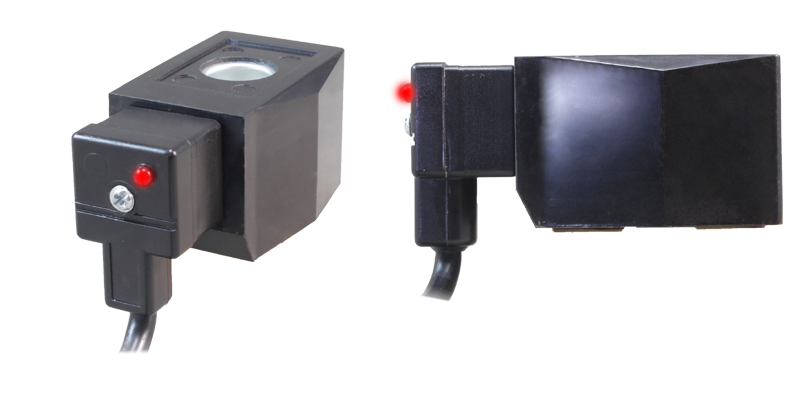

Катушка S51H

Катушка к клапанам AR-2W21 (Ду=12…25), AR-2W21F (Ду=25), AR-2W12 (Ду=12…25), AR-YCK21, AR-ZCM (Ду=15...25), AR-2W12F (Ду=25), AR-2K12 (Ду=10…25), AR-2K21 (Ду=10…25), AR-2W51

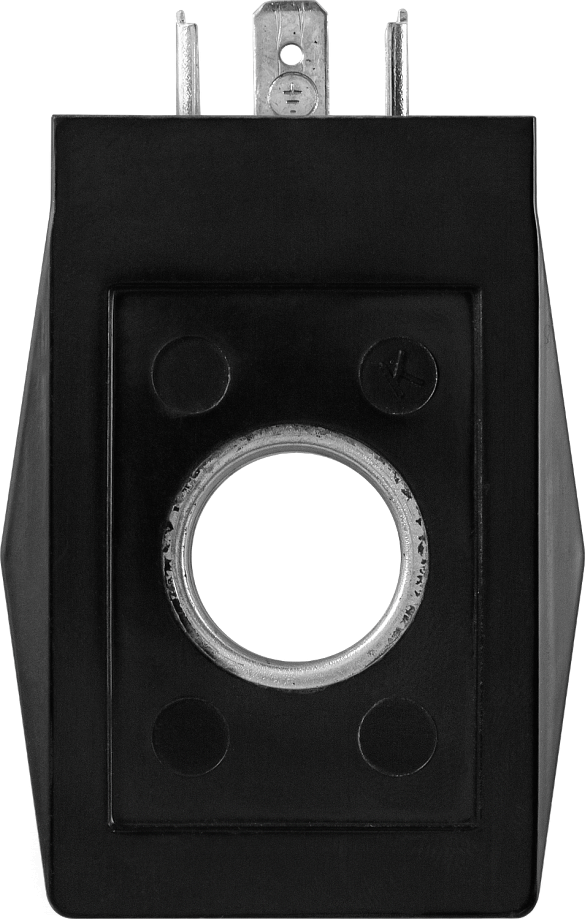

Размер посадочного отверстия: ∅ 16×H38 мм
Потребляемая мощность: ~40 ВА/=30 Вт
Управляющее напряжение: ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211), =110 В, =24 В, =12 В
Класс нагревостойкости и изоляции катушки: +180°C (класс H)
Степень пылевлагозащиты: IP65 (IP68 с коннектором SB218)
Присоединение: DIN 43650A

В закладки

от 3 218 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

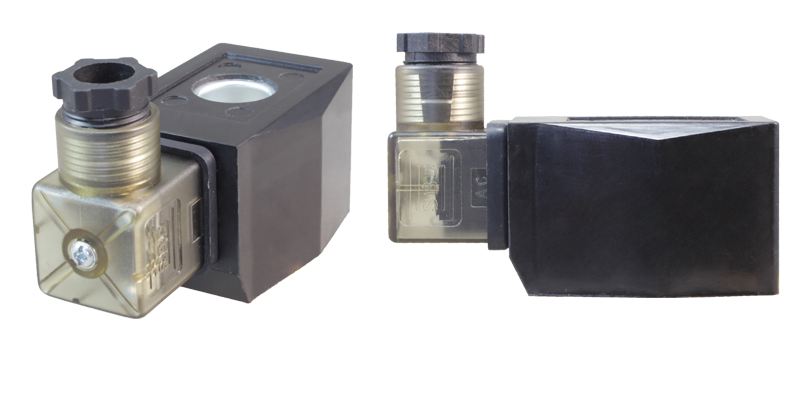

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 16×H38 мм
Потребляемая мощность	~40 ВА/=30 Вт
Управляющее напряжение	~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211) =110 В, =24 В, =12 В
Класс нагревостойкости и изоляции катушки	+180°C (класс H)
Степень пылевлагозащиты	IP65 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A
Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218

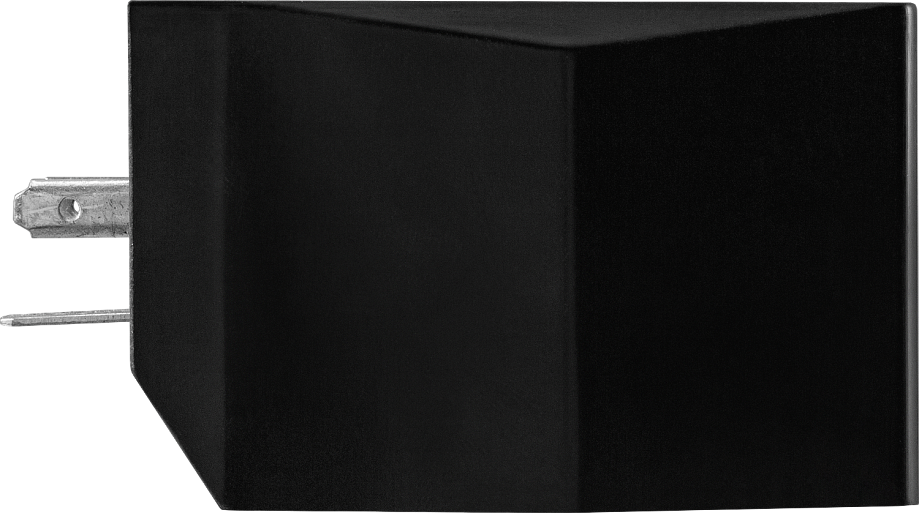

Габаритные размеры	40×46×62 мм
Вес	321 г

Таблица сопротивлений
Управляющее напряжение	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
Сопротивление	250...251 Ом	40 Ом	2,8 Ом	444 Ом	24...25 Ом	4...5 Ом

Габаритные размеры

Версия: 2026-10-22-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =110 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
A43326	~220	Со склада	3218 руб. – +
A43327	~110	Со склада	3318 руб. – +
A43328	~24	Со склада	3318 руб. – +
A43329	=110	Со склада	3318 руб. – +
A43330	=24	Со склада	3318 руб. – +
A43331	=12	Со склада	3318 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
A43326	~220	Со склада	3218 руб. – +
A43327	~110	Со склада	3318 руб. – +
A43328	~24	Со склада	3318 руб. – +
A43329	=110	Со склада	3318 руб. – +
A43330	=24	Со склада	3318 руб. – +
A43331	=12	Со склада	3318 руб. – +
