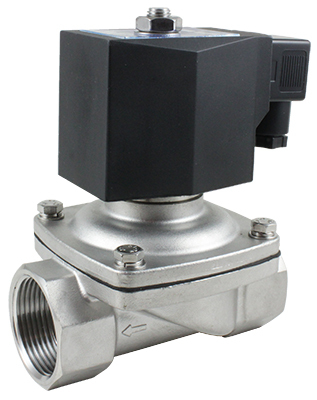

Клапан нормально закрытый AR-ZCM

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа для управления потоком рабочей среды в трубопроводе

Является аналогом:

Производитель	ASCO	Burkert	TORK	Ode	Danfoss	Ceme
Модель/серия	Серия 238/ Серия 210	6213	T-GP/T-SYDZ	21HT/21HF/21IH	EV250B	Серия 84

В закладки

от 6 590 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (20)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа AR-ZCM предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Клапан специализированный: для природного и бытового газов
Срабатывание при нулевом давлении

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

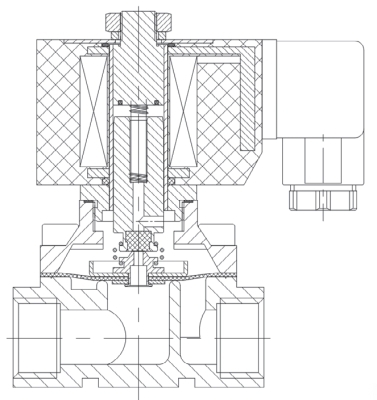

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Бытовой и природный газ
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0...0,5 МПа
Диаметр условного прохода		15...50 мм
Присоединение		Резьбовое G½"...G2"
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
15...25	S51H IP65	40 ВА	V	V	V
15...25	S51H IP65	30 Вт				V	V	V
32...50	SD11H IP65	44 ВА	V
	SD11H IP65	33 Вт					V
	SD01H IP65	35 ВА	V	V	V
	SD01H IP65	30 Вт					V	V
	ASEx545* IP65	50 ВА	V	V	V
		18 Вт					V
		23 Вт						V

*Взрывозащищенная катушка.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-ZCM-15-1/2-GSV	15	4,1	½"	0	0,5	900
AR-ZCM-20-3/4-GSV	20	7,3	¾"			1000
AR-ZCM-25-1-GSV	25	10	1"			1300
AR-ZCM-32-1.1/4-GSV	32	20	1¼"			2200
AR-ZCM-40-1.1/2-GSV	40	25	1½"			2500
AR-ZCM-50-2-GSV	50	41	2"			4500

Расшифровка обозначения на примере клапана AR-ZCM-15-1/2-XYZ:
AR-ZCM – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

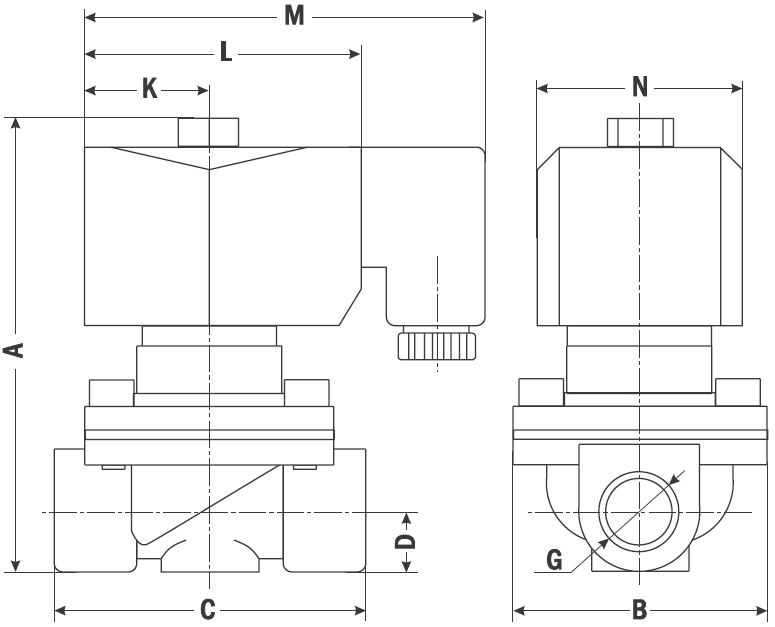

Габаритные размеры

Размер, мм	AR-ZCM, Ду, мм
Размер, мм	15	20	25	32	40	50
A	104	125	120	145	156	180
B	57,5	60	77	87	94	123
C	70	75	98	123	130	167
D	14	17	21	25	30	38
G	½"	¾"	1"	1¼"	1½"	2"
K	28	28	28	34	34	34
L	62	62	62	74	74	74
M	90	90	90	103	103	103
N	46	46	46	56	56	56

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.05.2025	0.47 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
15 20 25 32 40 50	S51H SD01H SD11H ASEx545	~220 ~110 ~24 =110 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
M89413	15	S51H	~220	Со склада	6590 руб. – +
M89425	15	S51H	~110	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89434	15	S51H	~24	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89446	15	S51H	=24	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89458	15	S51H	=12	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89415	25	S51H	~220	Со склада	7998 руб. – +
M89427	25	S51H	~110	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89436	25	S51H	~24	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89448	25	S51H	=24	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89460	25	S51H	=12	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89418	50	SD01H	~220	Со склада	23365 руб. – +
M89430	50	SD01H	~110	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89439	50	SD01H	~24	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89451	50	SD01H	=24	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89463	50	SD01H	=12	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89421	50	SD11H	~220	Со склада (комплектация 1..72 часа)	22175 руб. – +
M89454	50	SD11H	=24	Со склада (комплектация 1..72 часа)	22275 руб. – +
M89424	50	ASEx545	~220	Со склада (комплектация 1..72 часа)	30560 руб. – +
M89457	50	ASEx545	=24	Со склада (комплектация 1..72 часа)	30660 руб. – +
M89466	50	ASEx545	=12	Со склада (комплектация 1..72 часа)	30660 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
M89413	15	S51H	~220	Со склада	6590 руб. – +
M89425	15	S51H	~110	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89434	15	S51H	~24	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89443	15	S51H	=110	120 дней	6690 руб. – +
M89446	15	S51H	=24	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89458	15	S51H	=12	Со склада (комплектация 1..72 часа)	6690 руб. – +
M89414	20	S51H	~220	Ожидается 2026.01.01	6992 руб. – +
M89426	20	S51H	~110	Под заказ к 2026.03.30	7092 руб. – +
M89435	20	S51H	~24	Под заказ к 2026.03.30	7092 руб. – +
M89444	20	S51H	=110	Под заказ к 2026.03.30	7092 руб. – +
M89447	20	S51H	=24	Под заказ к 2026.03.30	7092 руб. – +
M89459	20	S51H	=12	120 дней	7092 руб. – +
M89415	25	S51H	~220	Со склада	7998 руб. – +
M89427	25	S51H	~110	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89436	25	S51H	~24	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89445	25	S51H	=110	120 дней	8098 руб. – +
M89448	25	S51H	=24	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89460	25	S51H	=12	Со склада (комплектация 1..72 часа)	8098 руб. – +
M89416	32	SD01H	~220	Ожидается 2026.02.01	14181 руб. – +
M89428	32	SD01H	~110	120 дней	14281 руб. – +
M89437	32	SD01H	~24	120 дней	14281 руб. – +
M89449	32	SD01H	=24	120 дней	14281 руб. – +
M89461	32	SD01H	=12	120 дней	14281 руб. – +
M89419	32	SD11H	~220	120 дней	12991 руб. – +
M89452	32	SD11H	=24	120 дней	13091 руб. – +
M89422	32	ASEx545	~220	120 дней	21376 руб. – +
M89431	32	ASEx545	~110	120 дней	21476 руб. – +
M89440	32	ASEx545	~24	120 дней	21476 руб. – +
M89455	32	ASEx545	=24	Под заказ к 2026.03.30	21476 руб. – +
M89464	32	ASEx545	=12	120 дней	21476 руб. – +
M89417	40	SD01H	~220	Ожидается 2026.01.01	16937 руб. – +
M89429	40	SD01H	~110	120 дней	17037 руб. – +
M89438	40	SD01H	~24	120 дней	17037 руб. – +
M89450	40	SD01H	=24	120 дней	17037 руб. – +
M89462	40	SD01H	=12	120 дней	17037 руб. – +
M89420	40	SD11H	~220	120 дней	15747 руб. – +
M89453	40	SD11H	=24	Под заказ к 2026.03.30	15847 руб. – +
M89423	40	ASEx545	~220	120 дней	24132 руб. – +
M89432	40	ASEx545	~110	120 дней	24232 руб. – +
M89441	40	ASEx545	~24	120 дней	24232 руб. – +
M89456	40	ASEx545	=24	120 дней	24232 руб. – +
M89465	40	ASEx545	=12	120 дней	24232 руб. – +
M89418	50	SD01H	~220	Со склада	23365 руб. – +
M89430	50	SD01H	~110	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89439	50	SD01H	~24	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89451	50	SD01H	=24	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89463	50	SD01H	=12	Со склада (комплектация 1..72 часа)	23465 руб. – +
M89421	50	SD11H	~220	Со склада (комплектация 1..72 часа)	22175 руб. – +
M89454	50	SD11H	=24	Со склада (комплектация 1..72 часа)	22275 руб. – +
M89424	50	ASEx545	~220	Со склада (комплектация 1..72 часа)	30560 руб. – +
M89433	50	ASEx545	~110	120 дней	30660 руб. – +
M89442	50	ASEx545	~24	120 дней	30660 руб. – +
M89457	50	ASEx545	=24	Со склада (комплектация 1..72 часа)	30660 руб. – +
M89466	50	ASEx545	=12	Со склада (комплектация 1..72 часа)	30660 руб. – +
