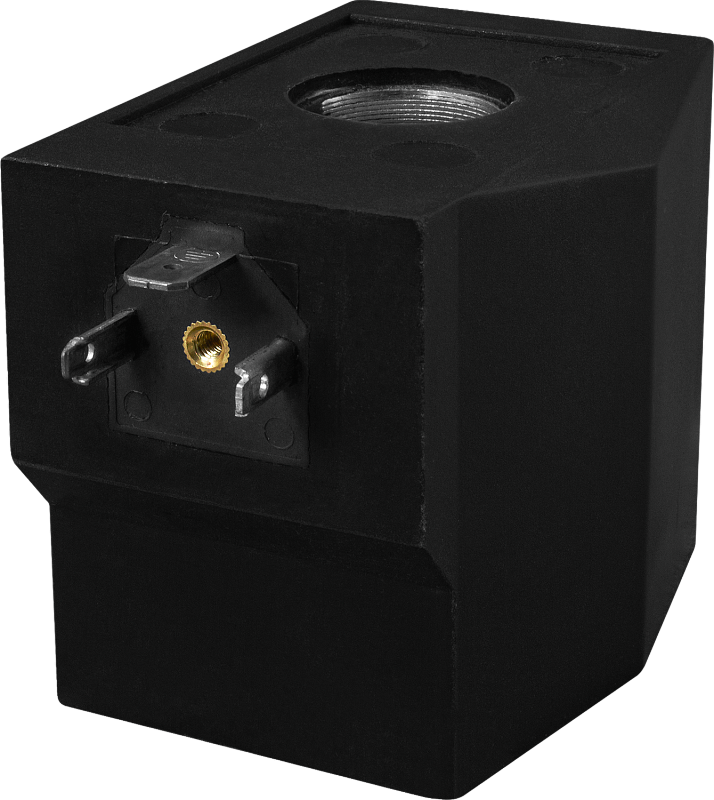

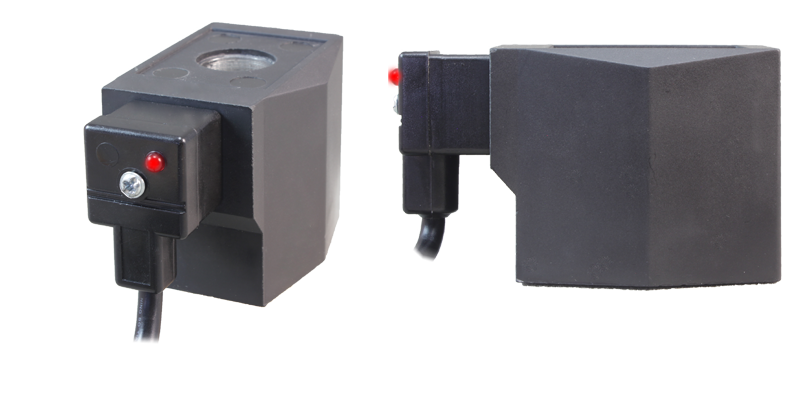

Катушка SD01H
Катушка к клапанам AR-2W21 (Ду=32…50 мм), AR-2W21F (Ду=32…50 мм), AR-2K12 (Ду=35...50 мм), AR-2K21 (Ду=35...50 мм), AR-ZCM (Ду=32...50 мм), AR-YCPS31 (Ду=32…50 мм), AR-YCPS31F (Ду=32…50 мм)

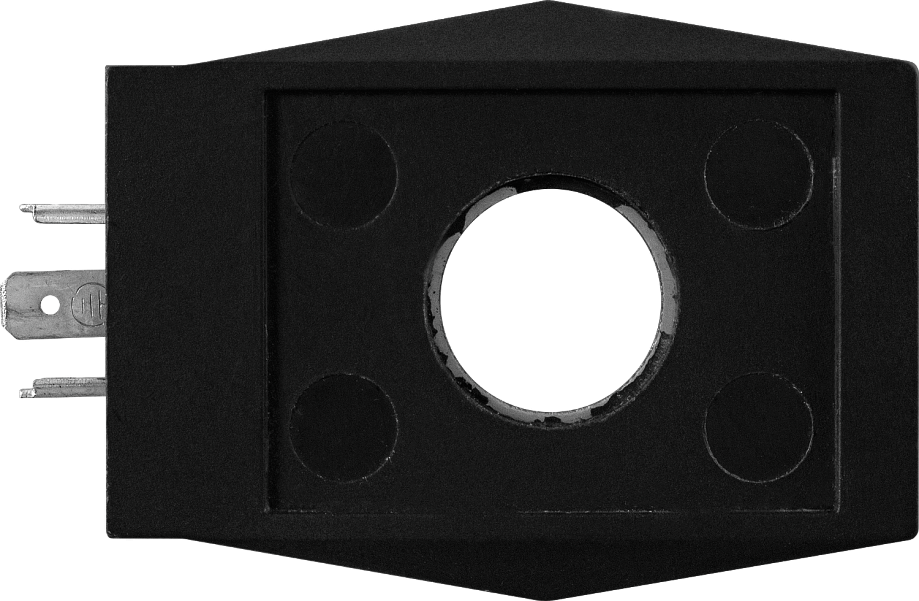

- Диаметр посадочного отверстия: ∅ 20×H59 мм
- Потребляемая мощность: ~35 ВА/=30 Вт
- Управляющее напряжение: ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211), =24 В, =12 В
- Класс нагревостойкости и изоляции катушки: +180°C (класс H)
- Степень пылевлагозащиты: IP65 (IP68 с коннектором SB218)
- Присоединение: DIN 43650A
Катушка к клапанам AR-2W21 (Ду=32…50 мм), AR-2W21F (Ду=32…50 мм), AR-2K12 (Ду=35...50 мм), AR-2K21 (Ду=35...50 мм), AR-ZCM (Ду=32...50 мм), AR-YCPS31 (Ду=32…50 мм), AR-YCPS31F (Ду=32…50 мм)
Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства
| Параметры | Значение |
| Диаметр посадочного отверстия | ∅ 20×H59 мм |
| Потребляемая мощность | ~35 ВА/=30 Вт |
| Управляющее напряжение | ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211)
=24 В, =12 В |
| Класс нагревостойкости и изоляции катушки | +180°C (класс H) |
| Степень пылевлагозащиты
| IP65 (IP68 с коннектором SB218) |
| Присоединение коннектора | DIN 43650A |

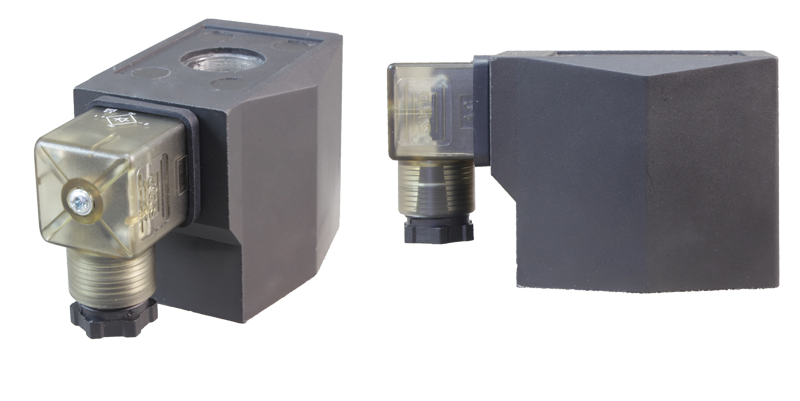

| Тип коннектора | SB201, SB202, SB211 (со встроенным выпрямителем), SB218 |

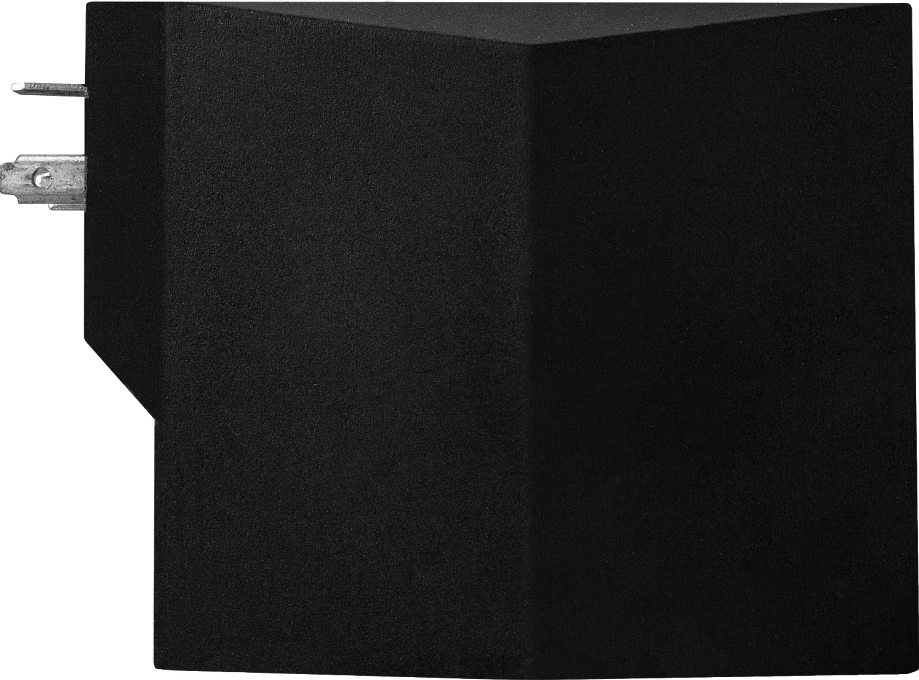

| Габаритные размеры | 60×56×75 мм
|
| Вес | 710 г |
| Таблица сопротивлений
| |||||
| Управляющее напряжение | ~220 В
| ~110 В
| ~24 В
| =24 В
| =12 В
|
| Сопротивление | 150...154 Ом
| 27,5 Ом
| 2,1 Ом
| 14...15 Ом
| 3,5...4 Ом |
| Габаритные размеры
|
 |
Версия: 2026-10-22-СДГ
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Питание, В
|
Срок поставки | Стоимость |
|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул |
Питание, В
|
Срок поставки | Стоимость |
|---|---|---|---|
| M90966 | ~220 | Со склада | 6650 руб. |
| M90967 | ~110 | Со склада | 6750 руб. |
| M90968 | ~24 | Со склада | 6750 руб. |
| M90969 | =24 | Со склада | 6750 руб. |
| M90970 | =12 | Со склада | 6750 руб. |
