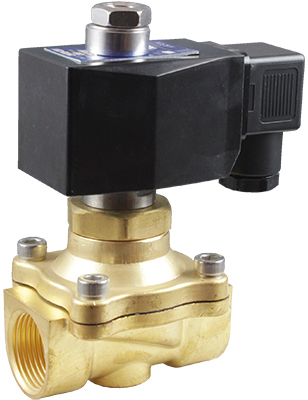

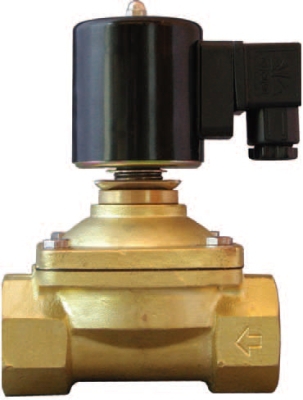

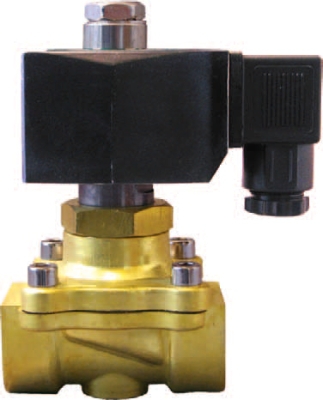

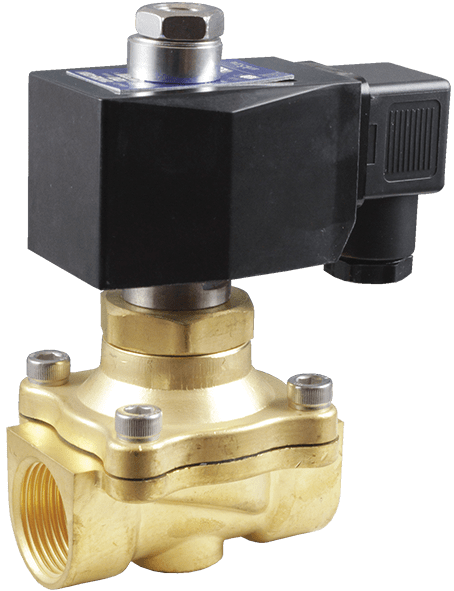

Соленоидный клапан (электромагнитный) AR-2W12

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −10...+120°С
Рабочее давление: 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода: 12...50 мм

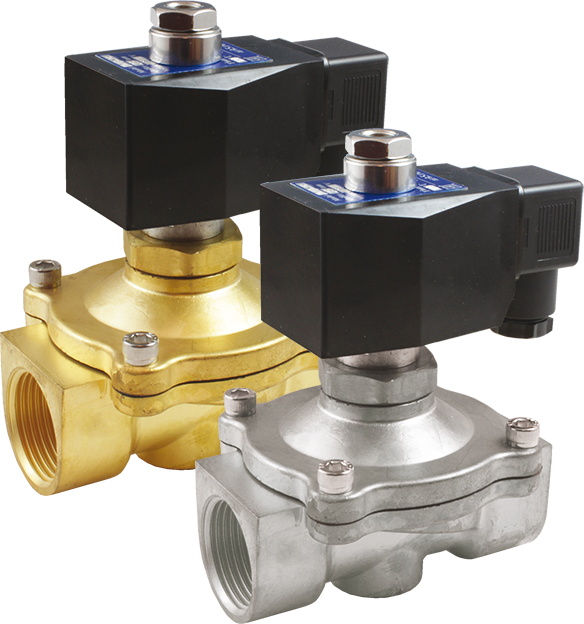

Материал корпуса: латунь, нержавеющая сталь
Материал уплотнения: VITON, EPDM
Присоединение: резьбовое G⅜"...G2"

Является аналогом:

Производитель	ASCO	Danfoss
Модель/серия	Серия 210	EV250B

В закладки

от 7 374 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (16)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Cрабатывание при нулевом давлении
Высокая частота срабатывания

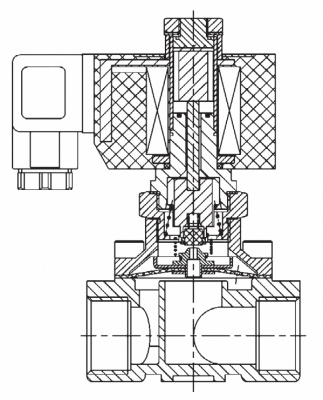

Принцип действия и область применения:

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса: латунь, нержавеющая сталь Уплотнения: VITON, EPDM
Температура рабочей среды	−10...+120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM
Рабочее давление	0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода	12...50 мм
Присоединение	Резьбовое G⅜"...G2"
Питание	~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В, =6 В

Ду, мм	Катушка	Мощность	AC			DC
Ду, мм	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В	=6 В
12...25	S51H IP65	40 ВА	V	V	V
12...25	S51H IP65	30 Вт				V	V	V
32...50	Y71H IP54	28 ВА	V	V
32...50	Y21H IP54	20 Вт					V	V	V

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Латунь	Сталь
AR-2W12-12-3/8-GYZ	12	3,8	⅜"	0,0	1,0	850	800
AR-2W12-15-1/2-GYZ	15	3,8	½"			910	950
AR-2W12-20-3/4-GYZ	20	8	¾"			990	990
AR-2W12-25-1-GYZ	25	10	1"			1473	1300
AR-2W12-32-1.1/4-GYZ	32	20	1¼"			2120	1950
AR-2W12-40-1.1/2-GYZ	40	25	1½"			2620	2400
AR-2W12-50-2-GYZ	50	41	2"			3550	4280

Расшифровка обозначения на примере клапана AR-2W12-12-3/8-XYZ:
AR-2W12 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

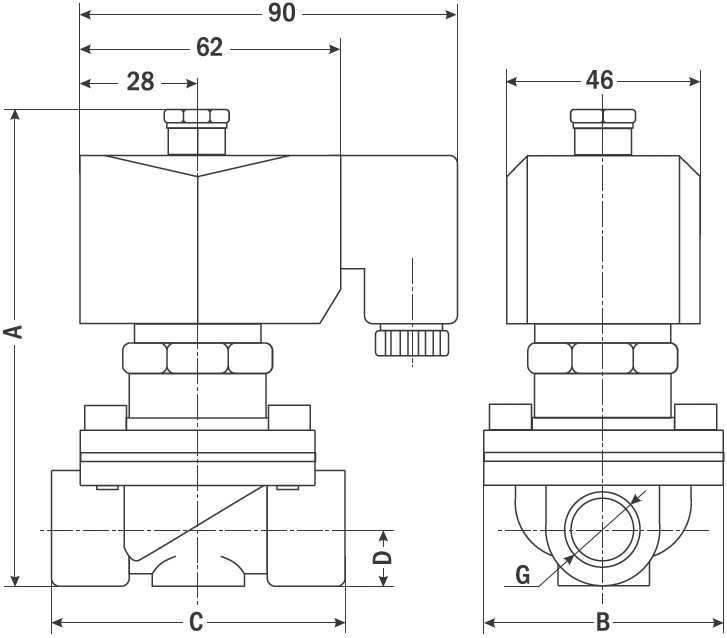

Габаритные размеры для Ду=12...25 мм

Размер, мм	AR-2W12-12		AR-2W12-15		AR-2W12-20		AR-2W12-25
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	118	122	118	122	125	130	138	138
B	58	55	58	55	55	55	72	72
C	67	69	67	69	69	72	98	98
D	12	13	12	13	17	15	19	19
G	⅜"		½"		¾"		1"
Вес, кг	0,85	0,8	0,91	0,95	0,99	0,99	1,473	1,3

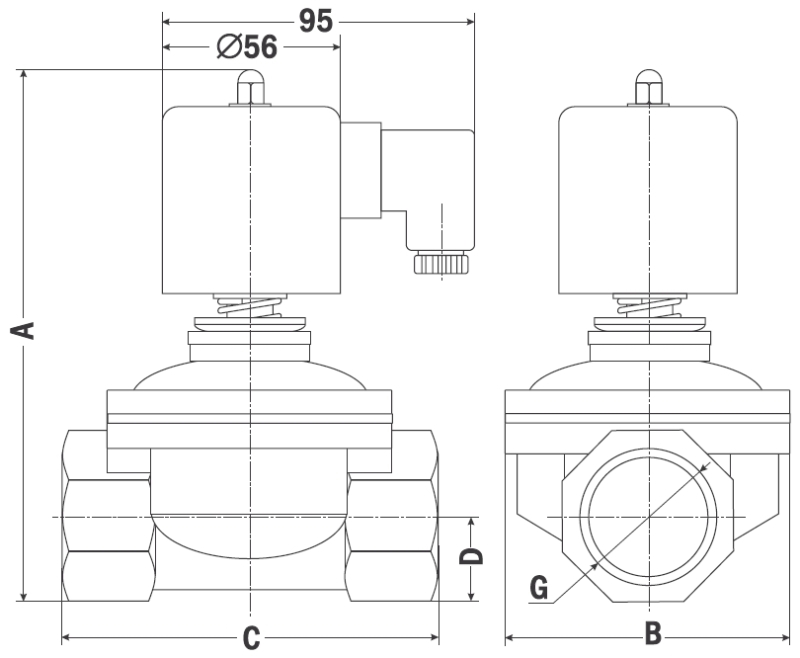

Габаритные размеры для Ду=32...50 мм

Размер, мм	AR-2W12-32		AR-2W12-40		AR-2W12-50
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	167	162	175	175	193	195
B	85	86	95	95	120	125
C	114	117	122	122	161	170
D	25	23	30	30	36	36
G	1¼"		1½"		2"
Вес, кг	2,12	1,95	2,62	2,4	3,55	4,28

Версия: 2022-05-31-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.87 Мб

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость
12 15 20 25 32 40 50	Латунь Нержав.сталь	EPDM Viton	S51H Y21H Y71H	~220 ~110 ~24 =110 =24 =12 =6

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость
F02841	12	Латунь	Viton	S51H	~220	Со склада	7374 руб. – +
F02929	12	Латунь	Viton	S51H	=24	Со склада	7474 руб. – +
F02842	15	Латунь	Viton	S51H	~220	Со склада	7374 руб. – +
F02930	15	Латунь	Viton	S51H	=24	Со склада	7474 руб. – +
F02846	15	Нержав.сталь	Viton	S51H	~220	Со склада	9129 руб. – +
F02843	20	Латунь	Viton	S51H	~220	Со склада	7725 руб. – +
F02847	20	Нержав.сталь	Viton	S51H	~220	Со склада	10182 руб. – +
F02844	25	Латунь	Viton	S51H	~220	Со склада	10182 руб. – +
F02932	25	Латунь	Viton	S51H	=24	Со склада	10282 руб. – +
F02848	25	Нержав.сталь	Viton	S51H	~220	Со склада	12465 руб. – +
F02855	32	Латунь	Viton	Y71H	~220	Со склада	17754 руб. – +
F02858	32	Нержав.сталь	Viton	Y71H	~220	Со склада	20914 руб. – +
F02856	40	Латунь	Viton	Y71H	~220	Со склада	18632 руб. – +
F02859	40	Нержав.сталь	Viton	Y71H	~220	Со склада	23723 руб. – +
F02857	50	Латунь	Viton	Y71H	~220	Со склада	26883 руб. – +
F02860	50	Нержав.сталь	Viton	Y71H	~220	Со склада	35134 руб. – +
