Клапан нормально закрытый для вакуума AR-YCK21

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для вакуума. Предназначен для управления потоком рабочей среды в трубопроводе.

Рабочая среда: вакуум, воздух, инертные газы
Температура рабочей среды: −10...+120°С
Рабочее давление: −0,1...0,1 МПа
Диаметр условного прохода: 15...25 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое G½"...G1"

В закладки

от 5 993 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Клапан соленоидный AR-YCK21 нормально закрытый прямого действия с диафрагмой, для вакуума. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:

Клапан специализированный: на вакуум

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

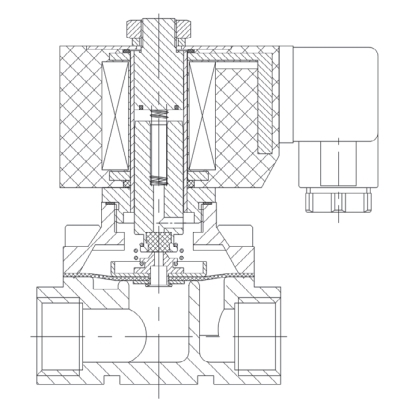

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:

Параметр		Значение
Рабочая среда		Вакуум, воздух, инертные газы
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10...+120°С
Рабочее давление		−0,1...0,1 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Катушка		S51H, IP65
Питание		~220 В, ~110 В, ~24 В =110 B, =24 В, =12 В
Мощность		40 ВА (АС), 30 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCK21-15-1/2-GВV	15	3,8	½"	−0,1	+0,1	850
AR-YCK21-20-3/4-GВV	20	8	¾"			1000
AR-YCK21-25-1-GВV	25	10	1"			1410

Расшифровка обозначения на примере клапана AR-YCK21-15-1/2-XYZ:
AR-YCK21 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

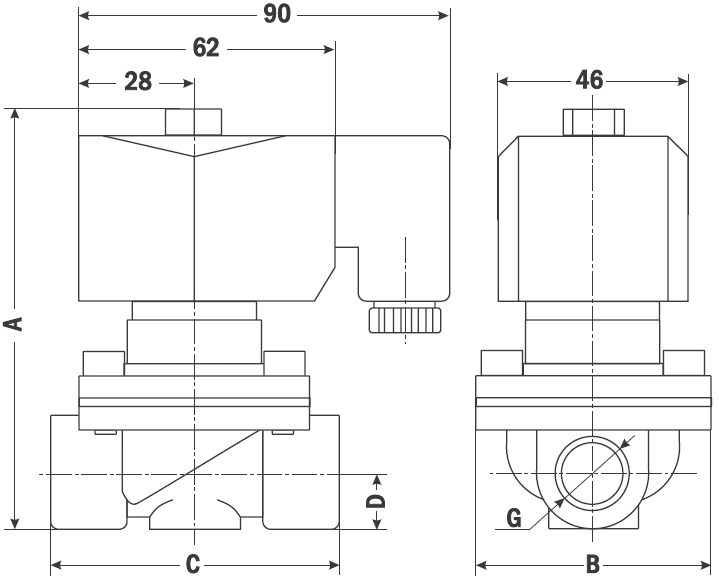

Габаритные размеры

Размер, мм	AR-YCK21, Ду, мм
Размер, мм	15	20	25
A	105	107	120
B	56	56	76
C	66	68	97
D	13,5	16	20,5
G	½"	¾"	1"

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	22.05.2025	0.45 Мб
