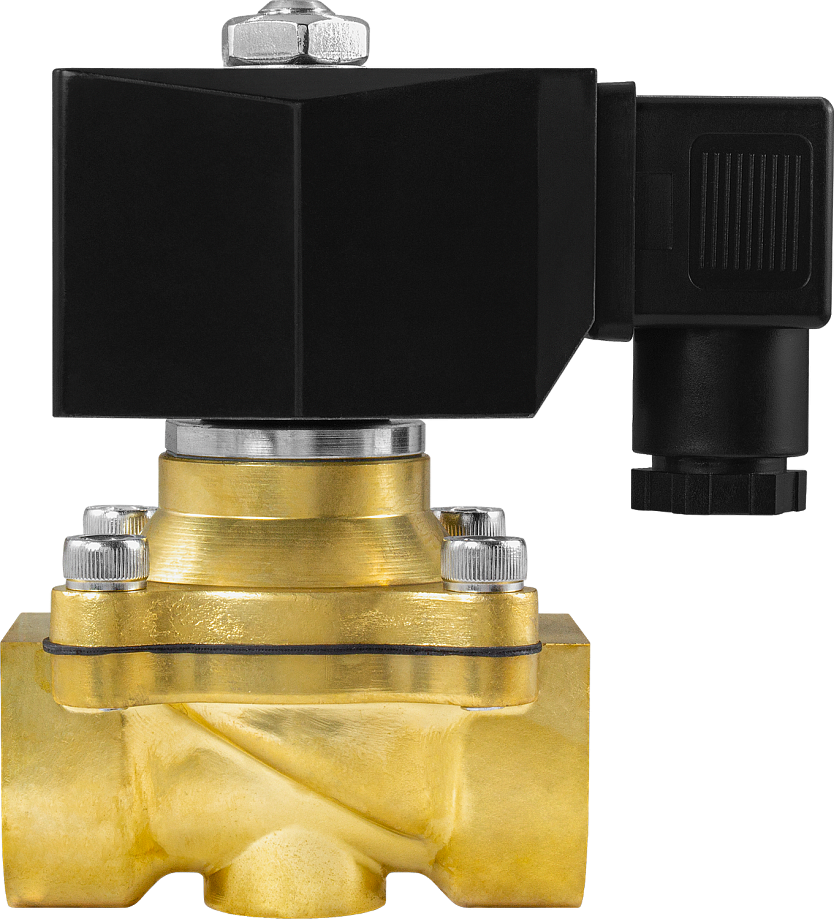

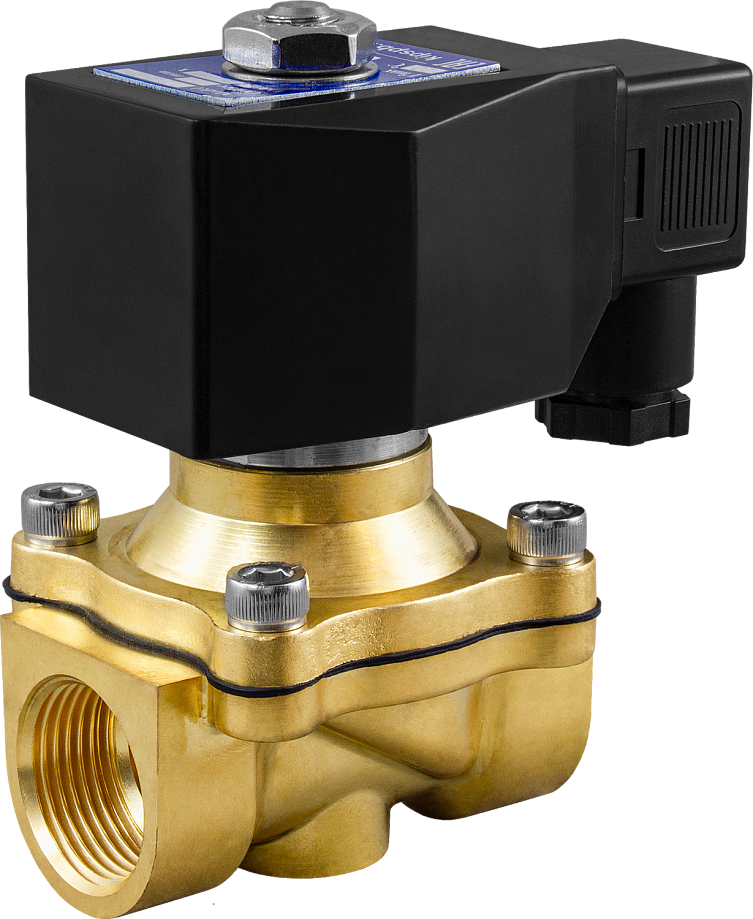

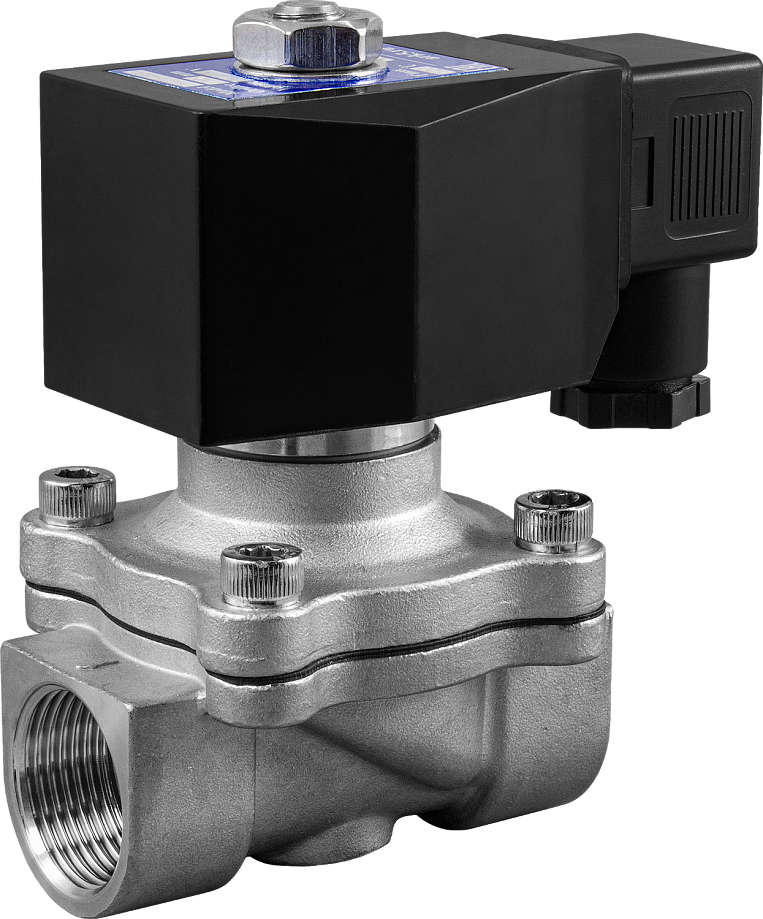

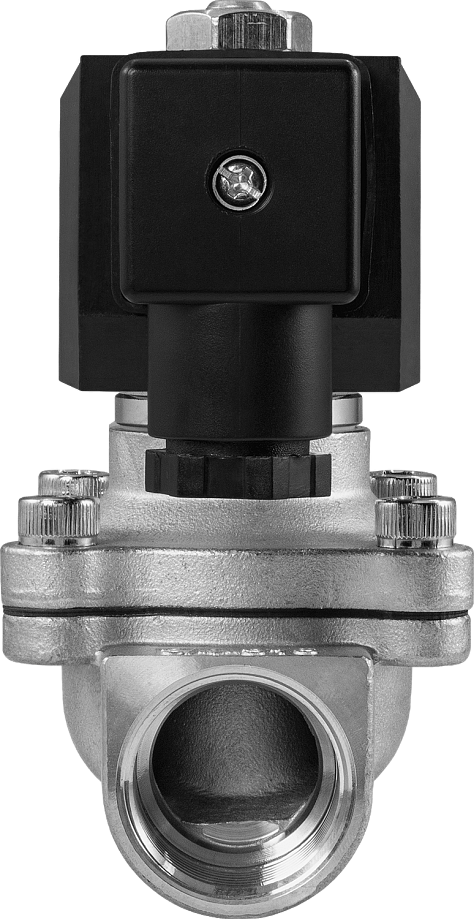

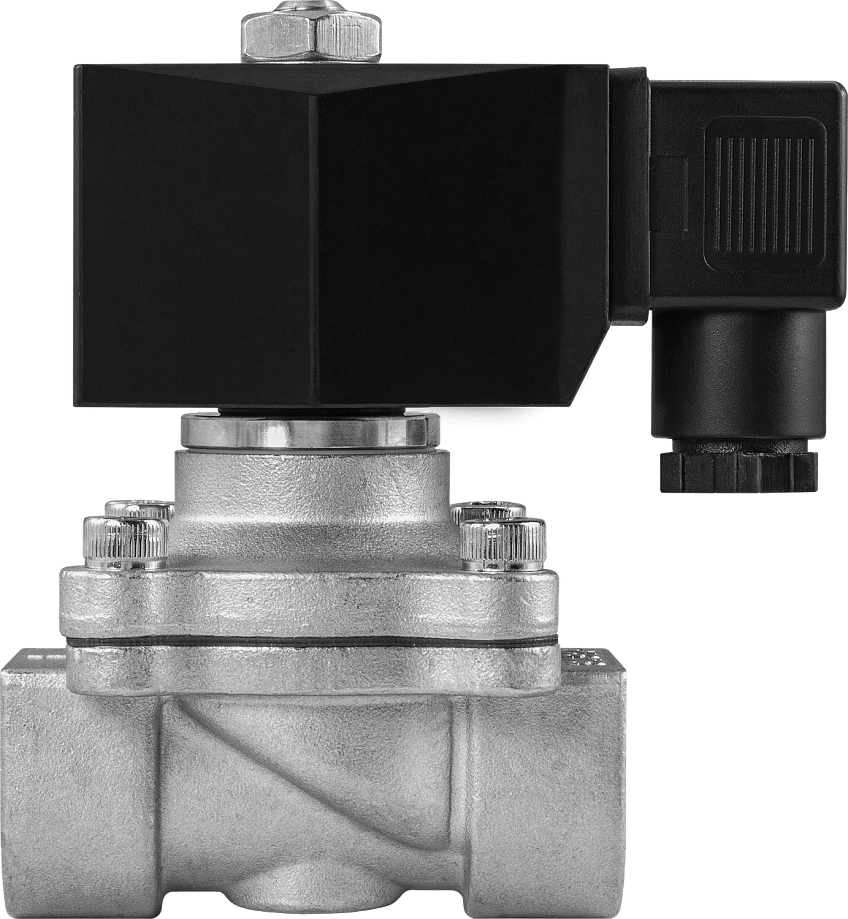

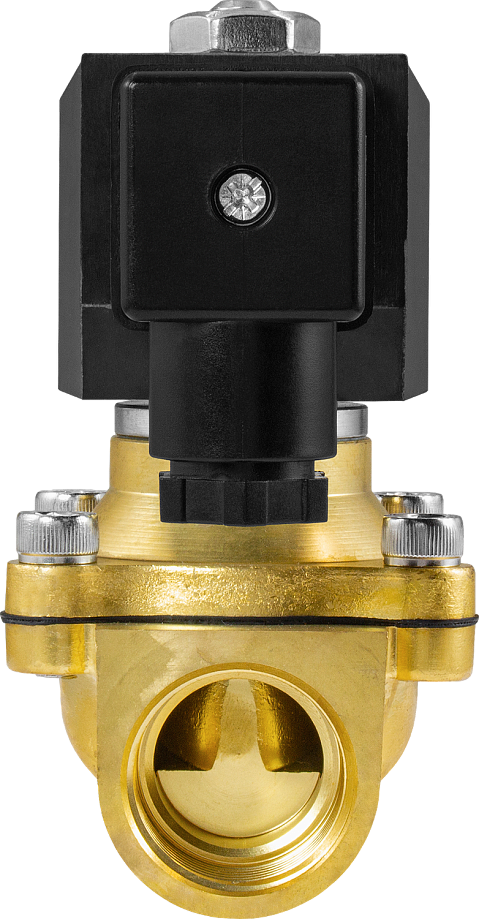

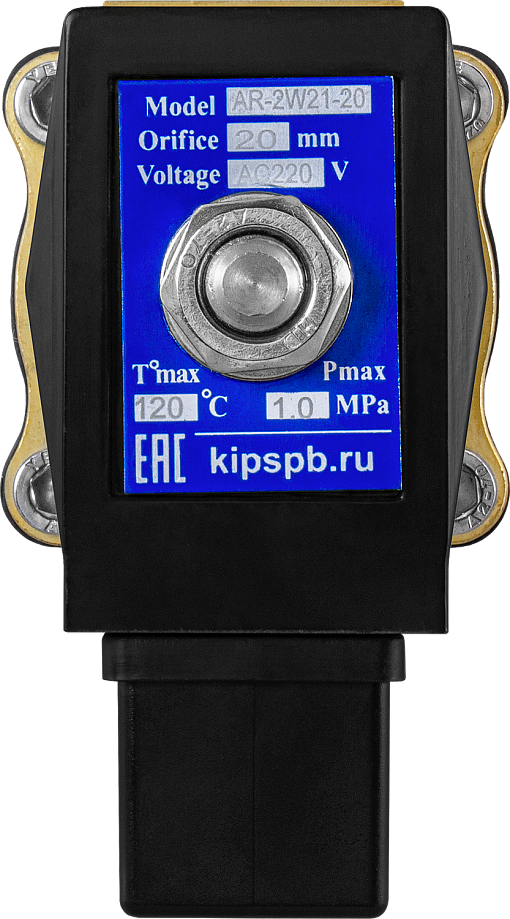

Соленоидный клапан (электромагнитный) AR-2W21

Для прибора имеется просмотр в 3D

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды: −10…+120°С
Рабочее давление: 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода: 12...50 мм

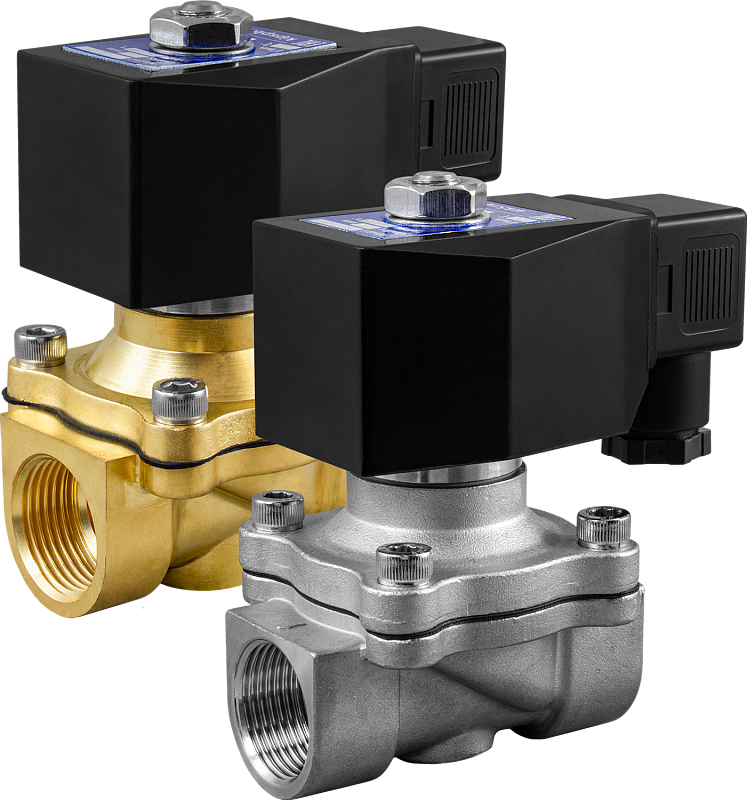

Материал корпуса: латунь или нержавеющая сталь
Материал уплотнения: VITON или EPDM
Присоединение: резьбовое G⅜"...G2"

Является аналогом:

Производитель	ASCO	Burkert	TORK	Ode	Danfoss	Ceme
Модель/серия	SCG2/SCE2	6213	T-GP/T-SYDZ	21HT/21HF/21IH	EV250B	Серия 84

-->

В закладки

от 3 862 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Оплата
Перейти к сравнению

Описание

Конфигуратор
Все со склада (164)
Все модификации (332)
Отзывы (1)

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Срабатывание при нулевом давлении
Высокая частота срабатывания

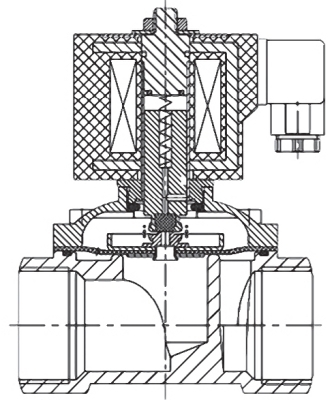

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал	Корпуса	Латунь или нержавеющая сталь
	Уплотнения	VITON или EPDM
Температура рабочей среды		−10…+120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM
Рабочее давление		0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Питание		~220 В, ~110 В, ~24 В =110 В, =24 В, =12 В

Ду	Катушка	Мощность	AC			DC
Ду	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
12...25	S51H IP65	40 ВА	V	V	V
	S51H IP65	30 Вт				V	V	V
	ASEx282* IP65	24 ВА	V	V	V
	ASEx282* IP65	17 Вт					V	V
	ASEx1320* IP65	28 ВА	V
	ASEx1320* IP65	20 Вт					V	V
32...50	SD01H IP65	35 ВА	V	V	V
	SD01H IP65	30 Вт					V	V
	ASEx545* IP65	15 ВА	V	V	V
	ASEx545* IP65	18 Вт					V

* Использование взрывозащищенных катушек ASEx282, ASEx1320 и ASEx545 может привести к уменьшению верхнего предела рабочего давления клапана.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка
AR-2W21-12-3/8-GYZ	12	3,8	⅜"	0	0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)	S51H, ASEx282, ASEx1320
AR-2W21-15-1/2-GYZ	15	3,8	½"
AR-2W21-3/4-GYZ	20	8	¾"
AR-2W21-25-1-GYZ	25	10	1"
AR-2W21-32-1.1/4-GYZ	32	20	1¼"			SD01H, ASEx545
AR-2W21-40-1.1/2-GYZ	40	25	1½"
AR-2W21-50-2-GYZ	50	41	2"

Расшифровка обозначения на примере клапана AR-2W21-12-3/8-GYZ:
AR-2W21 – модель клапана.
12 – Ду, мм (диаметр условного отверстия); 3/8 – размер резьбы, в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

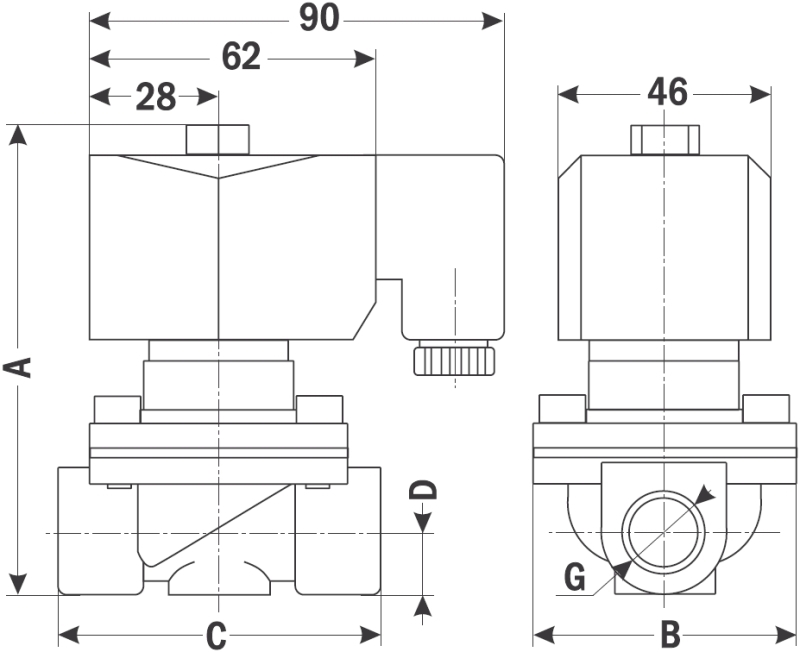

Габаритные размеры для AR-2W21,12...25 мм

Размер, мм	AR-2W21-12		AR-2W21-15		AR-2W21-20		AR-2W21-25
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	100	106	100	106	107	112	117	121
B	57	57	57	57	58	55	77	72
C	67	69	67	69	69	72	95	98
D	13	14	13	14	16	17	21	21
G	⅜"		½"		¾"		1"
Вес, г	850	850	860	890	910	1400	1430	1480

Габаритные размеры для AR-2W21, 32...50 мм

Размер, мм	AR-2W21-32		AR-2W21-40		AR-2W21-50
Материал корпуса	Латунь	Сталь	Латунь	Сталь	Латунь	Сталь
A	155	149	160	162	177	180
B	86	87	94	93	119	123
C	113	116	122	122	160	167
D	26	26	28	29	34	36
G	1¼"		1½"		2"
Вес, г	2100	2100	2480	2420	3780	3890

Версия: 2021-06-07-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	08.06.2021	0.45 Мб

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость
12 15 20 25 32 40 50	Латунь Нержав.сталь	Viton EPDM	S51H ASEx282 ASEx1320 SD01H ASEx545	~220 ~110 ~24 =110 =24 =12

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость
E81558	12	Латунь	Viton	S51H	~220	Со склада	3862 руб. – +
E81630	12	Латунь	Viton	S51H	~110	Со склада	3962 руб. – +
E81686	12	Латунь	Viton	S51H	~24	Со склада	3962 руб. – +
E81742	12	Латунь	Viton	S51H	=110	Со склада	3962 руб. – +
E81758	12	Латунь	Viton	S51H	=24	Со склада	3962 руб. – +
E81830	12	Латунь	Viton	S51H	=12	Со склада	3962 руб. – +
E81790	12	Латунь	Viton	ASEx1320	=24	Со склада	12211 руб. – +
E81862	12	Латунь	Viton	ASEx1320	=12	Со склада	12211 руб. – +
E81566	12	Латунь	EPDM	S51H	~220	Со склада	3962 руб. – +
E81638	12	Латунь	EPDM	S51H	~110	Со склада	4062 руб. – +
E81694	12	Латунь	EPDM	S51H	~24	Со склада	4062 руб. – +
E81750	12	Латунь	EPDM	S51H	=110	Со склада	4062 руб. – +
E81766	12	Латунь	EPDM	S51H	=24	Со склада	4062 руб. – +
E81838	12	Латунь	EPDM	S51H	=12	Со склада	4062 руб. – +
E81798	12	Латунь	EPDM	ASEx1320	=24	Со склада	12311 руб. – +
E81870	12	Латунь	EPDM	ASEx1320	=12	Со склада	12311 руб. – +
E81562	12	Нержав.сталь	Viton	S51H	~220	Со склада	4892 руб. – +
E81634	12	Нержав.сталь	Viton	S51H	~110	Со склада	4992 руб. – +
E81690	12	Нержав.сталь	Viton	S51H	~24	Со склада	4992 руб. – +
E81746	12	Нержав.сталь	Viton	S51H	=110	Со склада	4992 руб. – +
E81762	12	Нержав.сталь	Viton	S51H	=24	Со склада	4992 руб. – +
E81834	12	Нержав.сталь	Viton	S51H	=12	Со склада	4992 руб. – +
E81794	12	Нержав.сталь	Viton	ASEx1320	=24	Со склада	13241 руб. – +
E81866	12	Нержав.сталь	Viton	ASEx1320	=12	Со склада	13241 руб. – +
E81570	12	Нержав.сталь	EPDM	S51H	~220	Со склада	4992 руб. – +
E81642	12	Нержав.сталь	EPDM	S51H	~110	Со склада	5092 руб. – +
E81698	12	Нержав.сталь	EPDM	S51H	~24	Со склада	5092 руб. – +
E81754	12	Нержав.сталь	EPDM	S51H	=110	Со склада	5092 руб. – +
E81770	12	Нержав.сталь	EPDM	S51H	=24	Со склада	5092 руб. – +
E81842	12	Нержав.сталь	EPDM	S51H	=12	Со склада	5092 руб. – +
E81802	12	Нержав.сталь	EPDM	ASEx1320	=24	Со склада	13341 руб. – +
E81874	12	Нержав.сталь	EPDM	ASEx1320	=12	Со склада	13341 руб. – +
E81559	15	Латунь	Viton	S51H	~220	Со склада	3862 руб. – +
E81631	15	Латунь	Viton	S51H	~110	Со склада	3962 руб. – +
E81687	15	Латунь	Viton	S51H	~24	Со склада	3962 руб. – +
E81743	15	Латунь	Viton	S51H	=110	Со склада	3962 руб. – +
E81759	15	Латунь	Viton	S51H	=24	Со склада	3962 руб. – +
E81831	15	Латунь	Viton	S51H	=12	Со склада	3962 руб. – +
E81791	15	Латунь	Viton	ASEx1320	=24	Со склада	12211 руб. – +
E81863	15	Латунь	Viton	ASEx1320	=12	Со склада	12211 руб. – +
E81567	15	Латунь	EPDM	S51H	~220	Со склада	3962 руб. – +
E81639	15	Латунь	EPDM	S51H	~110	Со склада	4062 руб. – +
E81695	15	Латунь	EPDM	S51H	~24	Со склада	4062 руб. – +
E81751	15	Латунь	EPDM	S51H	=110	Со склада	4062 руб. – +
E81767	15	Латунь	EPDM	S51H	=24	Со склада	4062 руб. – +
E81839	15	Латунь	EPDM	S51H	=12	Со склада	4062 руб. – +
E81799	15	Латунь	EPDM	ASEx1320	=24	Со склада	12311 руб. – +
E81871	15	Латунь	EPDM	ASEx1320	=12	Со склада	12311 руб. – +
E81563	15	Нержав.сталь	Viton	S51H	~220	Со склада	4892 руб. – +
E81635	15	Нержав.сталь	Viton	S51H	~110	Со склада	4992 руб. – +
E81691	15	Нержав.сталь	Viton	S51H	~24	Со склада	4992 руб. – +
E81747	15	Нержав.сталь	Viton	S51H	=110	Со склада	4992 руб. – +
E81763	15	Нержав.сталь	Viton	S51H	=24	Со склада	4992 руб. – +
E81835	15	Нержав.сталь	Viton	S51H	=12	Со склада	4992 руб. – +
E81795	15	Нержав.сталь	Viton	ASEx1320	=24	Со склада	13241 руб. – +
E81867	15	Нержав.сталь	Viton	ASEx1320	=12	Со склада	13241 руб. – +
E81571	15	Нержав.сталь	EPDM	S51H	~220	Со склада	4992 руб. – +
E81643	15	Нержав.сталь	EPDM	S51H	~110	Со склада	5092 руб. – +
E81699	15	Нержав.сталь	EPDM	S51H	~24	Со склада	5092 руб. – +
E81755	15	Нержав.сталь	EPDM	S51H	=110	Со склада	5092 руб. – +
E81771	15	Нержав.сталь	EPDM	S51H	=24	Со склада	5092 руб. – +
E81843	15	Нержав.сталь	EPDM	S51H	=12	Со склада	5092 руб. – +
E81803	15	Нержав.сталь	EPDM	ASEx1320	=24	Со склада	13341 руб. – +
E81875	15	Нержав.сталь	EPDM	ASEx1320	=12	Со склада	13341 руб. – +
E81560	20	Латунь	Viton	S51H	~220	Со склада	4120 руб. – +
E81632	20	Латунь	Viton	S51H	~110	Со склада	4220 руб. – +
E81688	20	Латунь	Viton	S51H	~24	Со склада	4220 руб. – +
E81744	20	Латунь	Viton	S51H	=110	Со склада	4220 руб. – +
E81760	20	Латунь	Viton	S51H	=24	Со склада	4220 руб. – +
E81832	20	Латунь	Viton	S51H	=12	Со склада	4220 руб. – +
E81792	20	Латунь	Viton	ASEx1320	=24	Со склада	12469 руб. – +
E81864	20	Латунь	Viton	ASEx1320	=12	Со склада	12469 руб. – +
E81568	20	Латунь	EPDM	S51H	~220	Со склада	4220 руб. – +
E81640	20	Латунь	EPDM	S51H	~110	Со склада	4320 руб. – +
E81696	20	Латунь	EPDM	S51H	~24	Со склада	4320 руб. – +
E81752	20	Латунь	EPDM	S51H	=110	Со склада	4320 руб. – +
E81768	20	Латунь	EPDM	S51H	=24	Со склада	4320 руб. – +
E81840	20	Латунь	EPDM	S51H	=12	Со склада	4320 руб. – +
E81800	20	Латунь	EPDM	ASEx1320	=24	Со склада	12569 руб. – +
E81872	20	Латунь	EPDM	ASEx1320	=12	Со склада	12569 руб. – +
E81564	20	Нержав.сталь	Viton	S51H	~220	Со склада	5407 руб. – +
E81636	20	Нержав.сталь	Viton	S51H	~110	Со склада	5507 руб. – +
E81692	20	Нержав.сталь	Viton	S51H	~24	Со склада	5507 руб. – +
E81748	20	Нержав.сталь	Viton	S51H	=110	Со склада	5507 руб. – +
E81764	20	Нержав.сталь	Viton	S51H	=24	Со склада	5507 руб. – +
E81836	20	Нержав.сталь	Viton	S51H	=12	Со склада	5507 руб. – +
E81796	20	Нержав.сталь	Viton	ASEx1320	=24	Со склада	13756 руб. – +
E81868	20	Нержав.сталь	Viton	ASEx1320	=12	Со склада	13756 руб. – +
E81572	20	Нержав.сталь	EPDM	S51H	~220	Со склада	5507 руб. – +
E81644	20	Нержав.сталь	EPDM	S51H	~110	Со склада	5607 руб. – +
E81700	20	Нержав.сталь	EPDM	S51H	~24	Со склада	5607 руб. – +
E81756	20	Нержав.сталь	EPDM	S51H	=110	Со склада	5607 руб. – +
E81772	20	Нержав.сталь	EPDM	S51H	=24	Со склада	5607 руб. – +
E81844	20	Нержав.сталь	EPDM	S51H	=12	Со склада	5607 руб. – +
E81804	20	Нержав.сталь	EPDM	ASEx1320	=24	Со склада	13856 руб. – +
E81876	20	Нержав.сталь	EPDM	ASEx1320	=12	Со склада	13856 руб. – +
E81561	25	Латунь	Viton	S51H	~220	Со склада	6180 руб. – +
E81633	25	Латунь	Viton	S51H	~110	Со склада	6280 руб. – +
E81689	25	Латунь	Viton	S51H	~24	Со склада	6280 руб. – +
E81745	25	Латунь	Viton	S51H	=110	Со склада	6280 руб. – +
E81761	25	Латунь	Viton	S51H	=24	Со склада	6280 руб. – +
E81833	25	Латунь	Viton	S51H	=12	Со склада	6280 руб. – +
E81793	25	Латунь	Viton	ASEx1320	=24	Со склада	14529 руб. – +
E81865	25	Латунь	Viton	ASEx1320	=12	Со склада	14529 руб. – +
E81606	32	Латунь	Viton	SD01H	~220	Со склада	11072 руб. – +
E81662	32	Латунь	Viton	SD01H	~110	Со склада	11172 руб. – +
E81718	32	Латунь	Viton	SD01H	~24	Со склада	11172 руб. – +
E81806	32	Латунь	Viton	SD01H	=24	Со склада	11172 руб. – +
E81878	32	Латунь	Viton	SD01H	=12	Со склада	11172 руб. – +
E81612	32	Латунь	EPDM	SD01H	~220	Со склада	11172 руб. – +
E81668	32	Латунь	EPDM	SD01H	~110	Со склада	11272 руб. – +
E81724	32	Латунь	EPDM	SD01H	~24	Со склада	11272 руб. – +
E81812	32	Латунь	EPDM	SD01H	=24	Со склада	11272 руб. – +
E81884	32	Латунь	EPDM	SD01H	=12	Со склада	11272 руб. – +
E81609	32	Нержав.сталь	Viton	SD01H	~220	Со склада	11844 руб. – +
E81665	32	Нержав.сталь	Viton	SD01H	~110	Со склада	11944 руб. – +
E81721	32	Нержав.сталь	Viton	SD01H	~24	Со склада	11944 руб. – +
E81809	32	Нержав.сталь	Viton	SD01H	=24	Со склада	11944 руб. – +
E81881	32	Нержав.сталь	Viton	SD01H	=12	Со склада	11944 руб. – +
E81615	32	Нержав.сталь	EPDM	SD01H	~220	Со склада	11944 руб. – +
E81671	32	Нержав.сталь	EPDM	SD01H	~110	Со склада	12044 руб. – +
E81727	32	Нержав.сталь	EPDM	SD01H	~24	Со склада	12044 руб. – +
E81815	32	Нержав.сталь	EPDM	SD01H	=24	Со склада	12044 руб. – +
E81887	32	Нержав.сталь	EPDM	SD01H	=12	Со склада	12044 руб. – +
E81607	40	Латунь	Viton	SD01H	~220	Со склада	13132 руб. – +
E81663	40	Латунь	Viton	SD01H	~110	Со склада	13232 руб. – +
E81719	40	Латунь	Viton	SD01H	~24	Со склада	13232 руб. – +
E81807	40	Латунь	Viton	SD01H	=24	Со склада	13232 руб. – +
E81879	40	Латунь	Viton	SD01H	=12	Со склада	13232 руб. – +
E81613	40	Латунь	EPDM	SD01H	~220	Со склада	13232 руб. – +
E81669	40	Латунь	EPDM	SD01H	~110	Со склада	13332 руб. – +
E81725	40	Латунь	EPDM	SD01H	~24	Со склада	13332 руб. – +
E81813	40	Латунь	EPDM	SD01H	=24	Со склада	13332 руб. – +
E81885	40	Латунь	EPDM	SD01H	=12	Со склада	13332 руб. – +
E81610	40	Нержав.сталь	Viton	SD01H	~220	Со склада	14162 руб. – +
E81666	40	Нержав.сталь	Viton	SD01H	~110	Со склада	14262 руб. – +
E81722	40	Нержав.сталь	Viton	SD01H	~24	Со склада	14262 руб. – +
E81810	40	Нержав.сталь	Viton	SD01H	=24	Со склада	14262 руб. – +
E81882	40	Нержав.сталь	Viton	SD01H	=12	Со склада	14262 руб. – +
E81616	40	Нержав.сталь	EPDM	SD01H	~220	Со склада	14262 руб. – +
E81672	40	Нержав.сталь	EPDM	SD01H	~110	Со склада	14362 руб. – +
E81728	40	Нержав.сталь	EPDM	SD01H	~24	Со склада	14362 руб. – +
E81816	40	Нержав.сталь	EPDM	SD01H	=24	Со склада	14362 руб. – +
E81888	40	Нержав.сталь	EPDM	SD01H	=12	Со склада	14362 руб. – +
E81608	50	Латунь	Viton	SD01H	~220	Со склада	17509 руб. – +
E81664	50	Латунь	Viton	SD01H	~110	Со склада	17609 руб. – +
E81720	50	Латунь	Viton	SD01H	~24	Со склада	17609 руб. – +
E81808	50	Латунь	Viton	SD01H	=24	Со склада	17609 руб. – +
E81880	50	Латунь	Viton	SD01H	=12	Со склада	17609 руб. – +
E81614	50	Латунь	EPDM	SD01H	~220	Со склада	17609 руб. – +
E81670	50	Латунь	EPDM	SD01H	~110	Со склада	17709 руб. – +
E81726	50	Латунь	EPDM	SD01H	~24	Со склада	17709 руб. – +
E81814	50	Латунь	EPDM	SD01H	=24	Со склада	17709 руб. – +
E81886	50	Латунь	EPDM	SD01H	=12	Со склада	17709 руб. – +
E81611	50	Нержав.сталь	Viton	SD01H	~220	Со склада	19827 руб. – +
E81667	50	Нержав.сталь	Viton	SD01H	~110	Со склада	19927 руб. – +
E81723	50	Нержав.сталь	Viton	SD01H	~24	Со склада	19927 руб. – +
E81811	50	Нержав.сталь	Viton	SD01H	=24	Со склада	19927 руб. – +
E81883	50	Нержав.сталь	Viton	SD01H	=12	Со склада	19927 руб. – +
E81617	50	Нержав.сталь	EPDM	SD01H	~220	Со склада	19927 руб. – +
E81673	50	Нержав.сталь	EPDM	SD01H	~110	Со склада	20027 руб. – +
E81729	50	Нержав.сталь	EPDM	SD01H	~24	Со склада	20027 руб. – +
E81817	50	Нержав.сталь	EPDM	SD01H	=24	Со склада	20027 руб. – +
E81889	50	Нержав.сталь	EPDM	SD01H	=12	Со склада	20027 руб. – +

Артикул	Диаметр условного прохода, мм	Материал корпуса	Материал уплотнения	Модель катушки	Питание, В	Срок поставки	Стоимость
