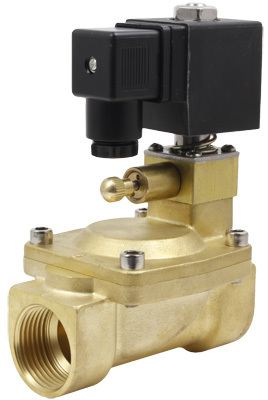

Соленоидный клапан (электромагнитный) AR-YCXF

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой для систем пожаротушения

В закладки

от 7 936 руб. Наличие: Под заказ к 2026.07.01 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCXF предназначен для систем пожаротушения
Особенности:

Применяется в противопожарных системах
После прекращения подачи напряжения клапан остается открытым, при необходимости его можно закрыть вручную вытянув шток
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

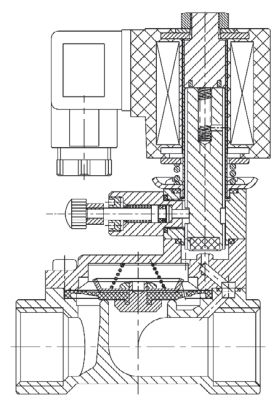

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода
Материал	Корпуса	Латунь
	Уплотнения	VITON
Температура рабочей среды		−10…+120°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASEx282* IP65	24 ВА	V	V	V
ASEx282* IP65	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V

*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-YCXF-12-3/8-GBV	12	3,9	⅜"	0,05	1,6	1000
AR-YCXF-15-1/2-GBV	15	3,9	½"			1000
AR-YCXF-20-3/4-GBV	20	7,9	¾"			1200
AR-YCXF-25-1-GBV	25	10,3	1"			1500
AR-YCXF-32-1.1/4-GBV	32	20,5	1¼"			1800
AR-YCXF-40-1.1/2-GBV	40	24,7	1½"			2200
AR-YCXF-50-2-GBV	50	41,3	2"			3500

Расшифровка обозначения на примере клапана AR-YCXF-12-3/8-XYZ:
AR-YCXF – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

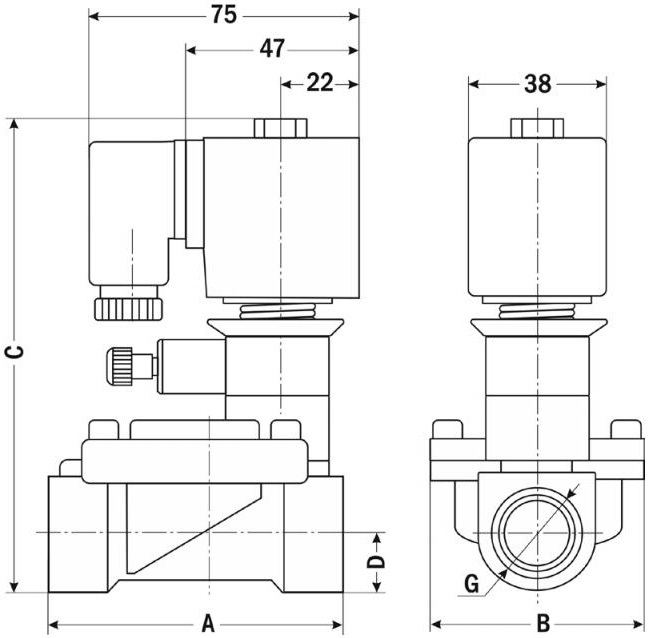

Габаритные размеры

Размер, мм	AR-YCXF, Ду, мм
Размер, мм	12	15	20	25	32	40	50
A	75	75	83	100	130	130	157
B	48	60	56	72	96	96	122
C	124	124	134	145	165	165	178
D	13	13	16	20	26	26	34
G	⅜"	½"	¾"	1"	1¼"	1½"	2"

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.49 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
12 15 20 25 32 40 50	S21H ASE21H ASEx1320 ASEx282	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
D17261	12	S21H	~220	120 дней	7936 руб. – +
D17262	15	S21H	~220	Под заказ к 2026.07.01	7936 руб. – +
D17263	20	S21H	~220	Под заказ к 2026.07.01	10651 руб. – +
D17264	25	S21H	~220	Под заказ к 2026.07.01	11792 руб. – +
D17265	32	S21H	~220	Под заказ к 2026.07.01	14122 руб. – +
D17266	40	S21H	~220	120 дней	14122 руб. – +
D17267	50	S21H	~220	Под заказ к 2026.07.01	18365 руб. – +
D17268	12	ASE21H	~220	120 дней	9486 руб. – +
D17269	15	ASE21H	~220	120 дней	9486 руб. – +
D17270	20	ASE21H	~220	120 дней	12201 руб. – +
D17271	25	ASE21H	~220	120 дней	13342 руб. – +
D17272	32	ASE21H	~220	120 дней	15672 руб. – +
D17273	40	ASE21H	~220	120 дней	15672 руб. – +
D17274	50	ASE21H	~220	120 дней	19915 руб. – +
D17275	12	ASEx1320	~220	120 дней	21126 руб. – +
D17276	15	ASEx1320	~220	120 дней	21126 руб. – +
D17277	20	ASEx1320	~220	120 дней	23841 руб. – +
D17278	25	ASEx1320	~220	120 дней	24982 руб. – +
D17279	32	ASEx1320	~220	120 дней	27312 руб. – +
D17280	40	ASEx1320	~220	120 дней	27312 руб. – +
D17281	50	ASEx1320	~220	120 дней	31555 руб. – +
D17282	12	ASEx282	~220	120 дней	14243 руб. – +
D17283	15	ASEx282	~220	120 дней	14243 руб. – +
D17284	20	ASEx282	~220	120 дней	16958 руб. – +
D17285	25	ASEx282	~220	120 дней	18099 руб. – +
D17286	32	ASEx282	~220	120 дней	20429 руб. – +
D17287	40	ASEx282	~220	120 дней	20429 руб. – +
D17288	50	ASEx282	~220	120 дней	24672 руб. – +
D17289	12	S21H	~110	120 дней	8036 руб. – +
D17290	15	S21H	~110	120 дней	8036 руб. – +
D17291	20	S21H	~110	120 дней	10751 руб. – +
D17292	25	S21H	~110	120 дней	11892 руб. – +
D17293	32	S21H	~110	120 дней	14222 руб. – +
D17294	40	S21H	~110	120 дней	14222 руб. – +
D17295	50	S21H	~110	120 дней	18465 руб. – +
D17296	12	ASEx282	~110	120 дней	14343 руб. – +
D17297	15	ASEx282	~110	120 дней	14343 руб. – +
D17298	20	ASEx282	~110	120 дней	17058 руб. – +
D17299	25	ASEx282	~110	120 дней	18199 руб. – +
D17300	32	ASEx282	~110	120 дней	20529 руб. – +
D17301	40	ASEx282	~110	120 дней	20529 руб. – +
D17302	50	ASEx282	~110	120 дней	24772 руб. – +
D17303	12	S21H	~24	120 дней	8036 руб. – +
D17304	15	S21H	~24	120 дней	8036 руб. – +
D17305	20	S21H	~24	120 дней	10751 руб. – +
D17306	25	S21H	~24	Под заказ к 2026.07.01	11892 руб. – +
D17307	32	S21H	~24	120 дней	14222 руб. – +
D17308	40	S21H	~24	120 дней	14222 руб. – +
D17309	50	S21H	~24	Под заказ к 2026.07.01	18465 руб. – +
D17310	12	ASEx282	~24	120 дней	14343 руб. – +
D17311	15	ASEx282	~24	120 дней	14343 руб. – +
D17312	20	ASEx282	~24	120 дней	17058 руб. – +
D17313	25	ASEx282	~24	120 дней	18199 руб. – +
D17314	32	ASEx282	~24	120 дней	20529 руб. – +
D17315	40	ASEx282	~24	120 дней	20529 руб. – +
D17316	50	ASEx282	~24	120 дней	24772 руб. – +
D17317	12	S21H	=24	120 дней	8036 руб. – +
D17318	15	S21H	=24	120 дней	8036 руб. – +
D17319	20	S21H	=24	Под заказ к 2026.07.01	10751 руб. – +
D17320	25	S21H	=24	Под заказ к 2026.07.01	11892 руб. – +
D17321	32	S21H	=24	Под заказ к 2026.07.01	14222 руб. – +
D17322	40	S21H	=24	120 дней	14222 руб. – +
D17323	50	S21H	=24	Под заказ к 2026.07.01	18465 руб. – +
D17324	12	ASE21H	=24	120 дней	9586 руб. – +
D17325	15	ASE21H	=24	120 дней	9586 руб. – +
D17326	20	ASE21H	=24	120 дней	12301 руб. – +
D17327	25	ASE21H	=24	120 дней	13442 руб. – +
D17328	32	ASE21H	=24	120 дней	15772 руб. – +
D17329	40	ASE21H	=24	120 дней	15772 руб. – +
D17330	50	ASE21H	=24	120 дней	20015 руб. – +
D17331	12	ASEx1320	=24	120 дней	21226 руб. – +
D17332	15	ASEx1320	=24	120 дней	21226 руб. – +
D17333	20	ASEx1320	=24	120 дней	23941 руб. – +
D17334	25	ASEx1320	=24	120 дней	25082 руб. – +
D17335	32	ASEx1320	=24	120 дней	27412 руб. – +
D17336	40	ASEx1320	=24	120 дней	27412 руб. – +
D17337	50	ASEx1320	=24	120 дней	31655 руб. – +
D17338	12	ASEx282	=24	120 дней	14343 руб. – +
D17339	15	ASEx282	=24	120 дней	14343 руб. – +
D17340	20	ASEx282	=24	120 дней	17058 руб. – +
D17341	25	ASEx282	=24	Под заказ к 2026.07.01	18199 руб. – +
D17342	32	ASEx282	=24	120 дней	20529 руб. – +
D17343	40	ASEx282	=24	120 дней	20529 руб. – +
D17344	50	ASEx282	=24	120 дней	24772 руб. – +
D17345	12	S21H	=12	120 дней	8036 руб. – +
D17346	15	S21H	=12	120 дней	8036 руб. – +
D17347	20	S21H	=12	120 дней	10751 руб. – +
D17348	25	S21H	=12	120 дней	11892 руб. – +
D17349	32	S21H	=12	120 дней	14222 руб. – +
D17350	40	S21H	=12	120 дней	14222 руб. – +
D17351	50	S21H	=12	120 дней	18465 руб. – +
D17352	12	ASE21H	=12	120 дней	9586 руб. – +
D17353	15	ASE21H	=12	120 дней	9586 руб. – +
D17354	20	ASE21H	=12	120 дней	12301 руб. – +
D17355	25	ASE21H	=12	120 дней	13442 руб. – +
D17356	32	ASE21H	=12	120 дней	15772 руб. – +
D17357	40	ASE21H	=12	120 дней	15772 руб. – +
D17358	50	ASE21H	=12	120 дней	20015 руб. – +
D17359	12	ASEx1320	=12	120 дней	21226 руб. – +
D17360	15	ASEx1320	=12	120 дней	21226 руб. – +
D17361	20	ASEx1320	=12	120 дней	23941 руб. – +
D17362	25	ASEx1320	=12	120 дней	25082 руб. – +
D17363	32	ASEx1320	=12	120 дней	27412 руб. – +
D17364	40	ASEx1320	=12	120 дней	27412 руб. – +
D17365	50	ASEx1320	=12	120 дней	31655 руб. – +
D17366	12	ASEx282	=12	120 дней	14343 руб. – +
D17367	15	ASEx282	=12	120 дней	14343 руб. – +
D17368	20	ASEx282	=12	120 дней	17058 руб. – +
D17369	25	ASEx282	=12	120 дней	18199 руб. – +
D17370	32	ASEx282	=12	120 дней	20529 руб. – +
D17371	40	ASEx282	=12	120 дней	20529 руб. – +
D17372	50	ASEx282	=12	120 дней	24772 руб. – +
