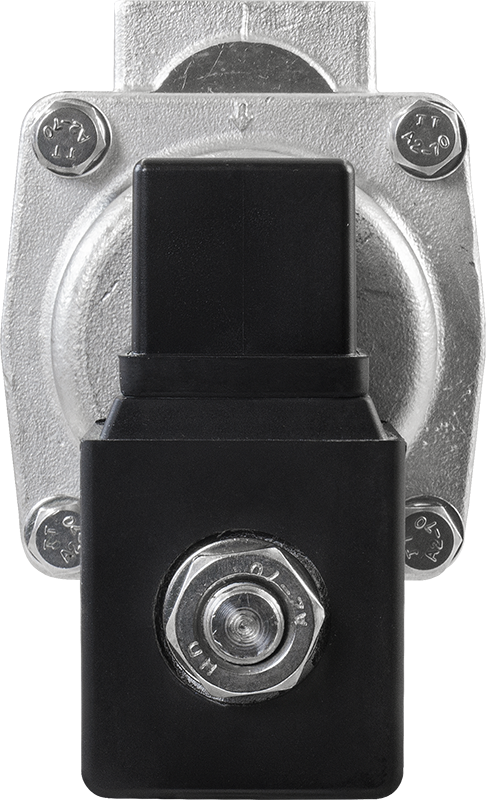

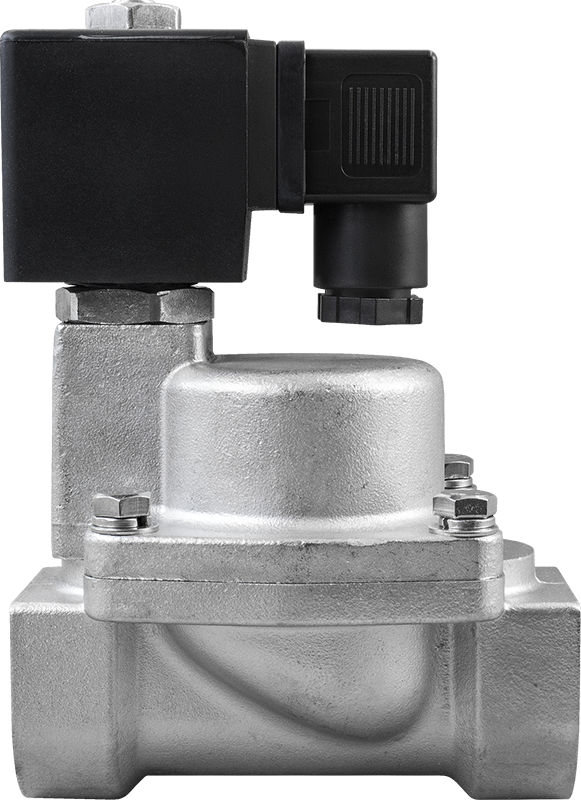

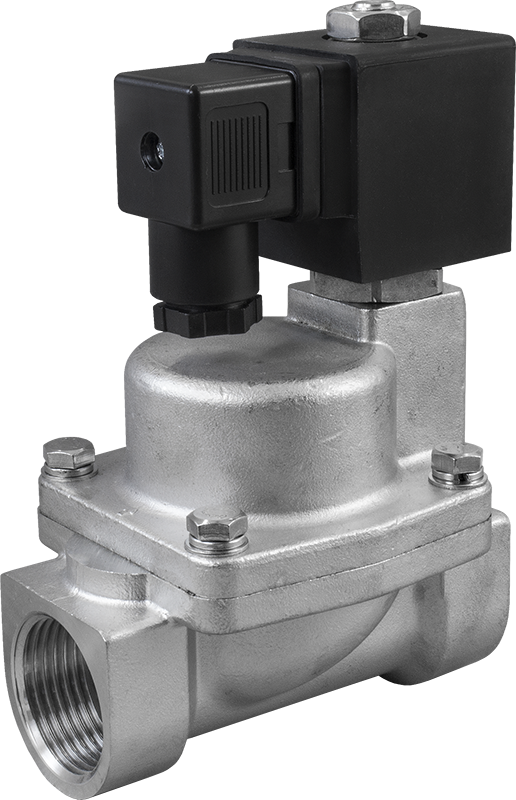

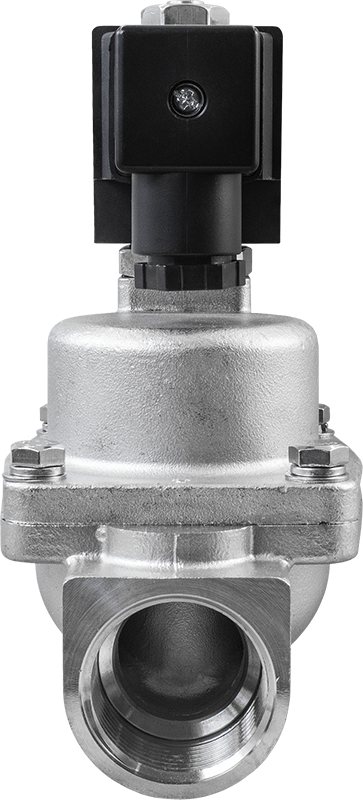

Клапан нормально закрытый AR-2H21 (AR-YCH21)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −20…+180°С
Рабочее давление: 0,5…12,0 МПа (в зависимости от катушки)
Диаметр условного прохода: 12...25 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"…G1"

В закладки

от 19 970 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (42)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2H21 (AR-YCH21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Работа при высоком давлении до 12 МПа

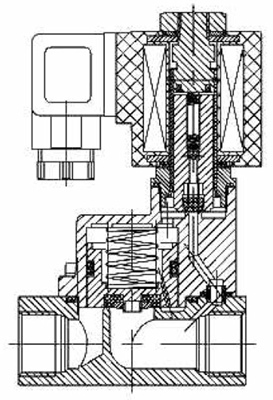

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Рабочее давление		0,5…12,0 МПа
Диаметр условного прохода		12...25 мм
Присоединение		Резьбовое G⅜"…G1"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASE21H* IP65	5,5 ВА	V
ASE21H* IP65	10 Вт				V	V
ASEx1320** IP65	28 ВА	V
ASEx1320** IP65	20 Вт				V	V
ASEx282** IP65	24 ВА	V	V	V
ASEx282** IP65	17 Вт				V	V

*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа		Вес, г
Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	AC	DC	Вес, г
AR-2H21-12-3/8-GSP	12	3,8	⅜"	0,5	9,0 (с катушками S21H, ASEx282, ASEx1320) 12,0 (с катушкой ASE21H)	5,0 (с катушками S21H, ASEx282, ASEx1320) 10,0 (с катушкой ASE21H)	900
AR-2H21-15-1/2-GSP	15	3,8	½"				900
AR-2H21-20-3/4-GSP	20	8	¾"				1100
AR-2H21-25-1-GSP	25	10,2	1"				1800

Расшифровка обозначения на примере клапана AR-2H21-12-3/8-XYZ:
AR-2H21 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

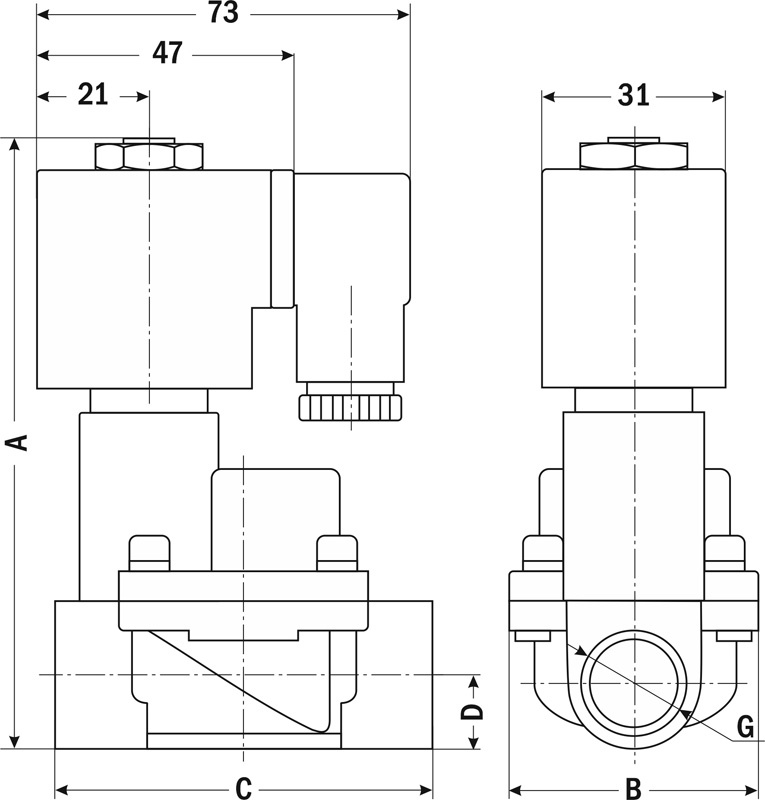

Габаритные размеры

Размер, мм	AR-2H21, Ду, мм
Размер, мм	-12	-15	-20	-25
A	123	123	143	145
B	46	46	60	65
C	74	74	83	101
D	14	14	17,5	20
G	⅜"	½"	¾"	1"

Версия: 2022-05-02-ЛВС
