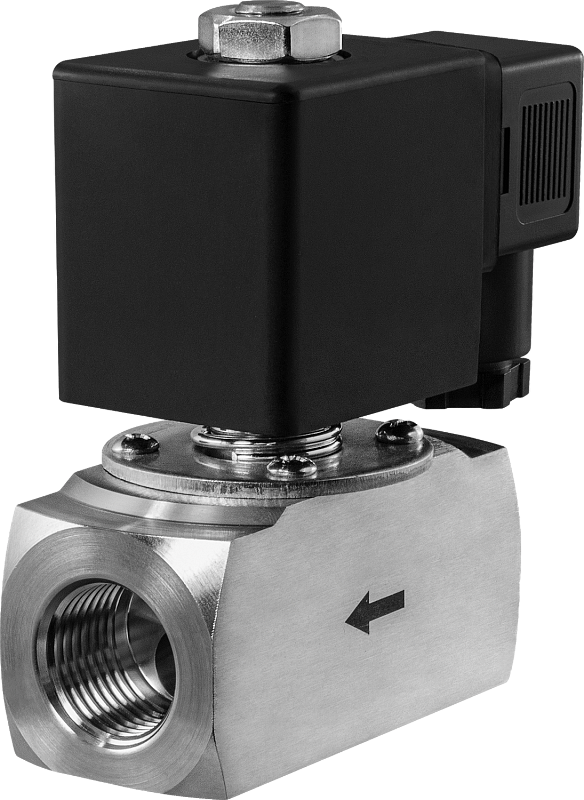

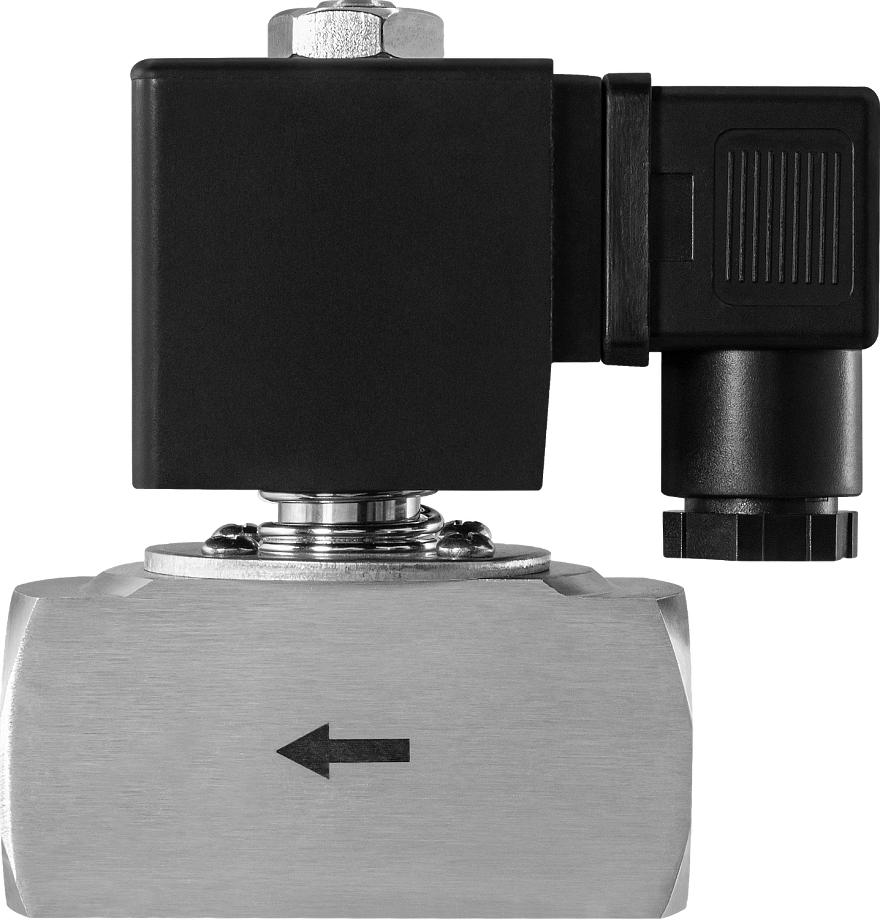

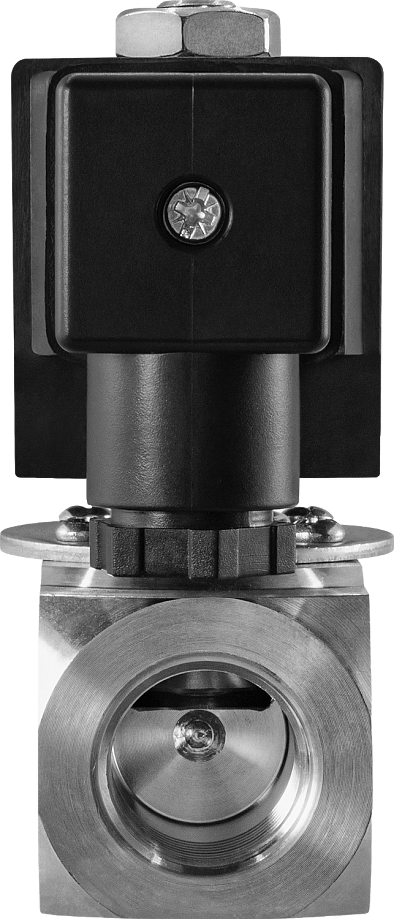

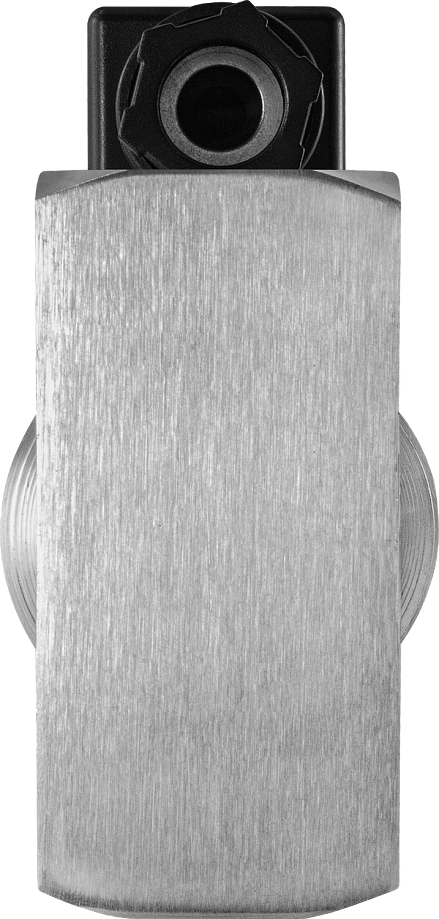

Клапан нормально закрытый AR-ZCT21

Для прибора имеется просмотр в 3D

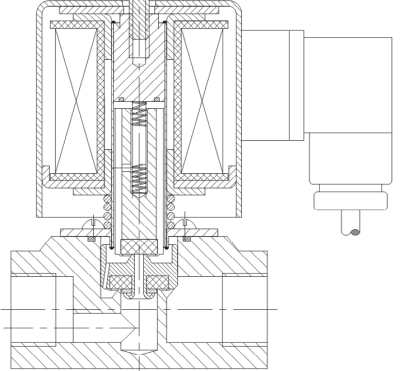

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе

Является аналогом:

Производитель	TORK
Модель/серия	T-SК

В закладки

от 6 792 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (42)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар
Материал	Корпуса	нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Рабочее давление		0,01...1 МПа
Диаметр условного прохода		15...25 мм
Присоединение		Резьбовое G½"...G1"
Катушка		S21H, IP65 Энергосберегающая ASE21H, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASEx282* IP54	24 ВА	V	V	V
ASEx282* IP54	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V

* Взрывозащищенные катушки.

** Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-ZCT21-15/4-1/2-GSP	15	4	0,5	½"	0,01	1,0	560
AR-ZCT21-15/10-1/2-GSP	15	10	1,5	½"			820
AR-ZCT21-20/14-3/4-GSP	20	14	2,4	¾"			1060
AR-ZCT21-25/14-1-GSP	25	14	2,4	1"			950

Расшифровка обозначения на примере клапана AR-ZCT21-25/14-1-XYZ:
AR-ZCT21 – модель клапана.
25 – Ду, мм (диаметр условного прохода);
14 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
1 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: S – нержавеющая сталь;

Z – материал уплотнения: P – PTFE.

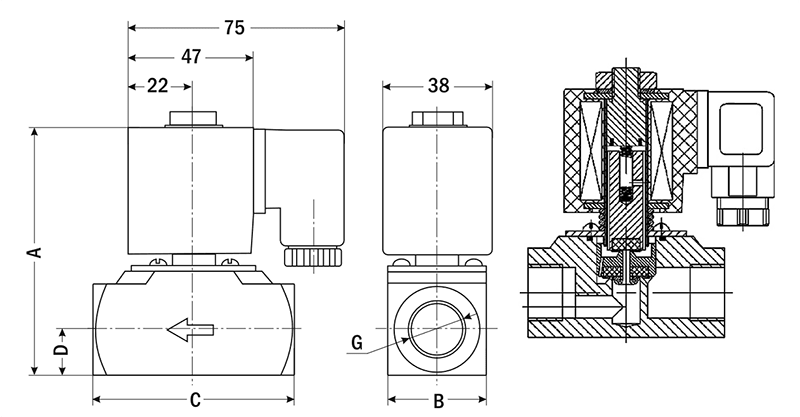

Габаритные размеры

Размер, мм	15/4	15/10	20/14	25/14
A	82	92	105	103
B	30	35	37	38
C	70	69	79	79
D	16	16	17	18
G	½"	½"	¾"	1"

Версия: 2021-11-29-ЛВС
