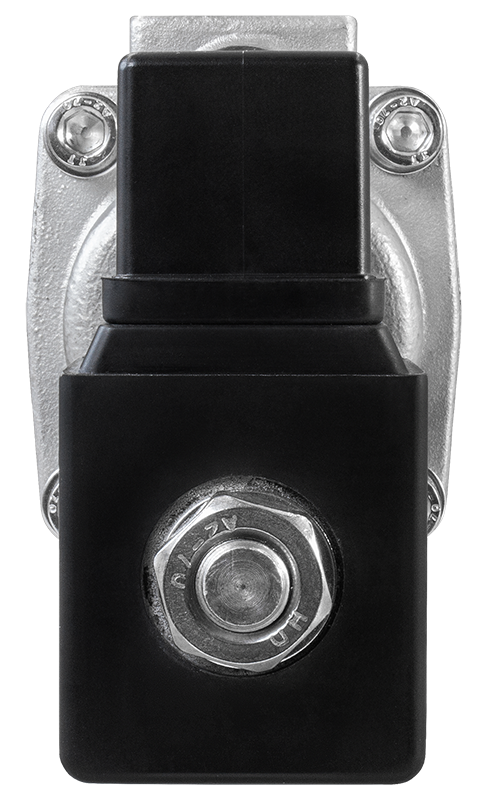

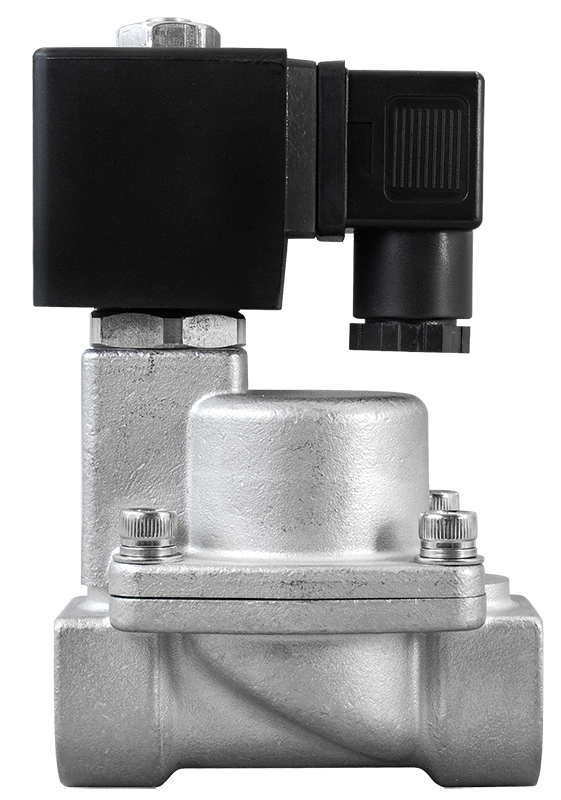

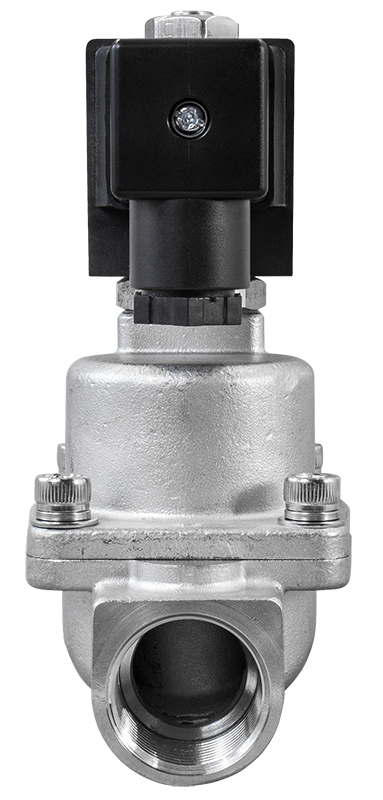

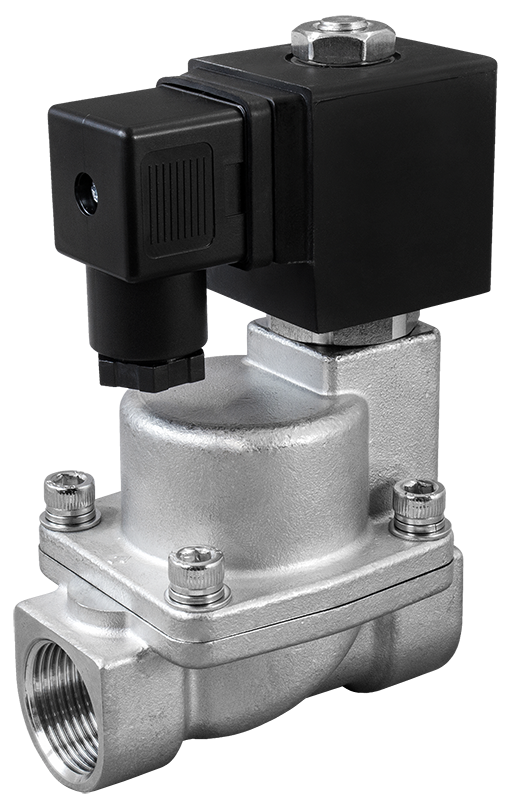

Клапан нормально закрытый AR-YCP31

Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, масла
Температура рабочей среды: −20…+180°С
Рабочее давление: 0,05...1,6 МПа
Диаметр условного прохода: 12...50 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое G⅜"...G2"

Является аналогом:

Производитель	ASCO	Burkert	Ceme	TORK	Danfoss	Ode
Модель/серия	Серия 240	5404	Серия 90	T-SYD	EV220B	21X

В закладки

от 12 172 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (84)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCP31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Долгий срок службы уплотнителя в среде пара
Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопровода
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Работа при высоком давлении до 1,6 МПа

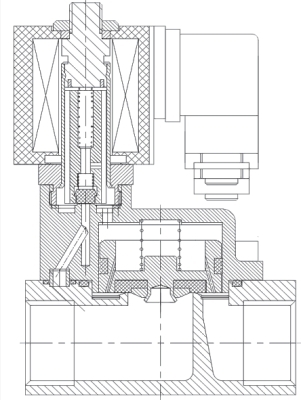

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Пар, вода, горячая вода, масла
Материал	Корпуса	Нержавеющая сталь
	Уплотнения	PTFE
Температура рабочей среды		−20…+180°С
Температура окружающей среды		−30…+50°С
Рабочее давление		0,05...1,6 МПа
Диаметр условного прохода		12...50 мм
Присоединение		Резьбовое G⅜"...G2"
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В

Катушка	Мощность	AC			DC
Катушка	Мощность	~220 В	~110 В	~24 В	=24 В	=12 В
S21H IP65	22 ВА	V	V	V
S21H IP65	15 Вт				V	V
ASE x282* IP65	24 ВА	V	V	V
ASE x282* IP65	17 Вт				V	V
ASEx1320* IP65	28 ВА	V
ASEx1320* IP65	20 Вт				V	V
ASE21H** IP65	5,5 ВА	V
ASE21H** IP65	10 Вт				V	V

*Взрывозащищенная катушка.

**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г
AR-YCP31-12-3/8-GSP	12	3,8	⅜"	0,05	1,6	830
AR-YCP31-15-1/2-GSP	15	3,8	½"			920
AR-YCP31-20-3/4-GSP	20	8	¾"			1230
AR-YCP31-25-1-GSP	25	10	1"			1700
AR-YCP31-32-1.1/4-GSP	32	20	1¼"			2960
AR-YCP31-40-1.1/2-GSP	40	25	1½"			2820
AR-YCP31-50-2-GSP	50	41	2"			4660

Расшифровка обозначения на примере клапана AR-YCP31-12-3/8-XYZ:
AR-YCP31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

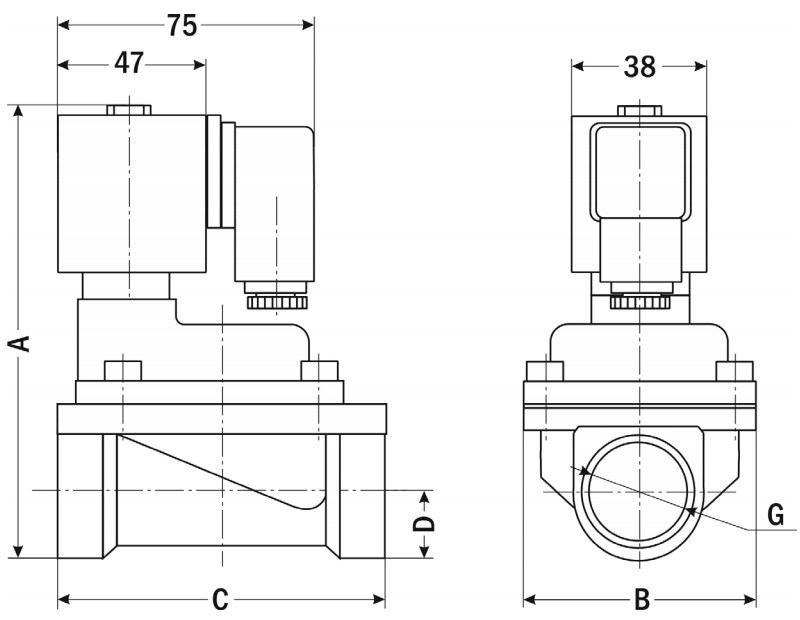

Габаритные размеры

Размер, мм	AR-YCP31-12	AR-YCP31-15	AR-YCP31-20	AR-YCP31-25	AR-YCP31-32	AR-YCP31-40	AR-YCP31-50
A	114	114	134	138	152	170	190
B	48,5	48,5	60	72	96	95	123
C	74,5	74,5	84	102	130	129	155
D	13	13	16	18	22	27	35
G	⅜"	½"	¾"	1"	1¼"	1½"	2"
