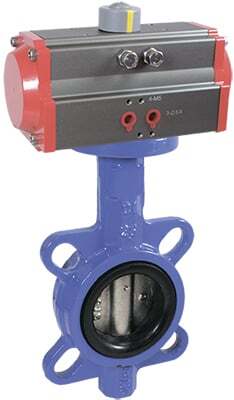

Дисковый поворотный затвор КПР-Б7 с пневмоприводом
Дисковый поворотный затвор с пневмоприводом для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус + масла, пар (только для нержавеющей стали с PTFE)
- Температура рабочей среды крана: −35...125°С (чугун с EPDM), −20...150°С (нержавеющая сталь с PTFE)
- Рабочее давление: 0,0...1,6 МПа
- Диаметр условного прохода: 50...1000 мм
- Материал корпуса и уплотнения крана: чугун с EPDM или нержавеющая сталь с PTFE
- Присоединение затвора: межфланцевое
- Стандарт присоединения крана к приводу – ISO5211
- Модель пневмопривода: ППР1, ППР2
Дисковый поворотный затвор с пневмоприводом КПР-Б7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Таблица выбора привода для крана КПР-Б7:
Рекомендуется устанавливать на кран либо соответствующий ему тип привода из таблицы, либо следующий за ним.
Возможна установка и трех более мощных типов привода.
Например, на затвор КПР-Б7-050 можно поставить ЭПР1-005 и ЭПР1-008, и при необходимости (срочная замена и т. д.) возможно установить и ЭПР1-010, -015, -020. Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости можно в комбинации с переходником ПП44.
Версия: 2017-06-30-КВА
Особенности:
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
- Простая установка
| Параметр
| Значение
|
| Рабочая среда | вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус + масла, пар (только для нержавеющей стали с PTFE) |
| Материал корпуса и уплотнения крана
| Чугун с EPDM или нержавеющая сталь с PTFE
|
| Температура рабочей среды крана
| −35...125°С (чугун с EPDM), −20...150°С (нержавеющая сталь с PTFE)
|
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...1000 мм |
| Присоединение затвора
| межфланцевое |
| Стандарт присоединения крана к приводу
| ISO5211 |
| Модель пневмопривода
| ППР1, ППР2 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес затвора из нерж.
стали с PTFE, кг |
| КПР-Б7-050 WYZ
| 50
| 105
| W2"
| 11×11
| 2,5
|
| КПР-Б7-065 WYZ
| 65
| 176
| W2,5"
| 11×11
| 2,5
|
| КПР-Б7-080 WYZ | 80
| 265
| W3"
| 11×11
| 2,9
|
| КПР-Б7-100 WYZ | 100
| 594
| W4"
| 11×11
| 4,7
|
| КПР-Б7-125 WYZ | 125
| 950
| W5"
| 14×14
| 6,1
|
| КПР-Б7-150 WYZ | 150
| 1622
| W6"
| 14×14 | 7,8
|
| КПР-Б7-200 WYZ | 200
| 2957
| W8" | 17×17 | 12,2
|
| КПР-Б7-250 WYZ | 250
| 4711
| W10" | 22×22
| 18,8
|
| КПР-Б7-300 WYZ | 300
| 7126
| W12" | 22×22
| 28,7
|
| КПР-Б7-350 WYZ | 350
| 10 205
| W14" | 22×22 | 41,3
|
| КПР-Б7-400 WYZ | 400
| 13 950
| W16" | 27×27
| 61
|
| КПР-Б7-450 WYZ | 450
| 18 232
| W18" | 27×27 | 79
|
| КПР-Б7-500 WYZ | 500
| 22 937
| W20" | 36×36
| 128
|
| КПР-Б7-600 WYZ | 600
| 34 429
| W24" | 36×36
| 188
|
Таблица выбора привода для крана КПР-Б7:
| Модель крана
| Посадочный размер, мм
| Крутящий момент, Н·м
| Модель привода
| ||||
| Ручной ПРК
| Пневмоприводы
| Электроприводы
| |||||
| ППР1
| ППР2
| ЭПР1
| ЭПР4
| ||||
| КПР-Б7-050
| 11×11 | 15
| ПРК-025, -032
| ППР1-063 | ППР1-063 | ЭПР1-005
| ЭПР4-010
|
| КПР-Б7-065
| 11×11 | 22
| ПРК-025, -032
| ППР1-063
| ППР2-063 | ЭПР1-005
| ЭПР4-010
|
| КПР-Б7-080
| 11×11
| 33
| ПРК-025, -032 | ППР1-063
| ППР2-063
| ЭПР1-008
| ЭПР4-010
|
| КПР-Б7-100
| 11×11
| 53
| ПРК-025, -032
| ППР1-075 | ППР2-075
| ЭПР1-010
| ЭПР4-010
|
| КПР-Б7-125
| 14×14
| 90
| ПРК-040, -050
| ППР1-092 | ППР2-083
| ЭПР1-015
| ЭПР4-020
|
| КПР-Б7-150
| 14×14
| 137
| ПРК-040, -050
| ППР1-105 | ППР2-105
| ЭПР1-015
| ЭПР4-020
|
| КПР-Б7-200
| 17×17
| 262
| ПРК-065, -080
| ППР1-125 | ППР2-125
| ЭПР1-040
| ЭПР4-050
|
| КПР-Б7-250
| 22×22
| 390
| –
| ППР1-140 | ППР2-140
| ЭПР1-060
| ЭПР4-050
|
| КПР-Б7-300
| 22×22
| 670
| –
| ППР1-190 | ППР2-160
| ЭПР1-080
| ЭПР4-100
|
| КПР-Б7-350
| 22×22
| 1180
| –
| ППР1-210 | ППР2-190
| – | ЭПР4-200
|
| КПР-Б7-400
| 27×27
| 1488
| –
| ППР1-210 | ППР2-190
| – | ЭПР4-200
|
| КПР-Б7-450
| 27×27
| 1898
| –
| ППР1-240 | ППР2-210
| – | ЭПР4-200
|
| КПР-Б7-500
| 36×36
| 2651
| –
| ППР1-270 | ППР2-240
| –
| –
|
| КПР-Б7-600
| 36×36
| 4460
| –
| ППР1-300 | ППР2-270
| –
| –
|
Возможна установка и трех более мощных типов привода.
Например, на затвор КПР-Б7-050 можно поставить ЭПР1-005 и ЭПР1-008, и при необходимости (срочная замена и т. д.) возможно установить и ЭПР1-010, -015, -020. Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости можно в комбинации с переходником ПП44.

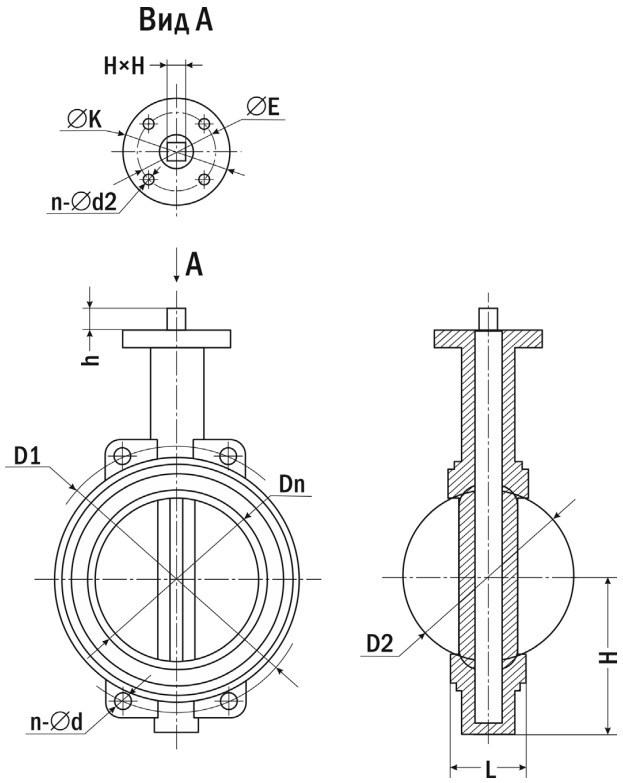

| Габаритные размеры
|
 |
| Модель
| Размеры, мм
| |||||||||||
| ISO
5211 | Dn
| D1
| D2
| H
| h
| L
| n-∅ d
| n-∅ d2
| H×H
| ∅ E
| ∅ K
| |
| КПР-Б7-050
| F07
| 50
| 125
| 53
| 80
| 14
| 42
| 4-18
| 4-10
| 11×11
| 70
| 90
|
| КПР-Б7-065
| F07
| 65
| 145
| 64,5
| 89
| 14
| 45
| 4-18
| 4-10
| 11×11
| 70
| 90
|
| КПР-Б7-080
| F07
| 80
| 160
| 79
| 95
| 14
| 45
| 8-18
| 4-10
| 11×11
| 70
| 90
|
| КПР-Б7-100
| F07
| 100
| 180
| 104
| 114
| 14
| 52
| 8-18
| 4-10
| 11×11
| 70
| 90
|
| КПР-Б7-125
| F07
| 125
| 210
| 123
| 127
| 17
| 54
| 8-18
| 4-10
| 14×14
| 70
| 90
|
| КПР-Б7-150
| F07
| 150
| 240
| 156
| 139
| 17
| 56
| 8-22
| 4-10
| 14×14
| 70
| 90
|
| КПР-Б7-200
| F10
| 200
| 295
| 202,5
| 175
| 22
| 61
| 8-22
| 4-12
| 17×17
| 102
| 125
|
| КПР-Б7-250
| F10
| 250
| 350
| 250,5
| 203
| 25
| 66
| 12-22
| 4-12
| 22×22
| 102
| 125
|
| КПР-Б7-300
| F10
| 300
| 400
| 302
| 242
| 25
| 76,5
| 12-22
| 4-12
| 22×22
| 102
| 125
|
| КПР-Б7-350
| F10
| 350
| 460
| 333
| 267
| 25
| 77
| 16-22
| 4-12
| 22×22
| 102
| 125
|
| КПР-Б7-400
| F14
| 400
| 515
| 390
| 309
| 40
| 86
| 16-26
| 4-18
| 27×27
| 140
| 175
|
| КПР-Б7-450
| F14
| 450
| 565
| 440,5
| 328
| 40
| 106
| 20-26
| 4-18
| 27×27
| 140
| 175
|
| КПР-Б7-500
| F14
| 500
| 620
| 491,5
| 361
| 50
| 130
| 20-26
| 4-18
| 36×36
| 140
| 175
|
| КПР-Б7-600 | F16
| 600
| 725
| 592,5
| 459
| 60
| 151
| 20-30
| 4-22
| 36×36
| 165
| 210
|
Версия: 2017-06-30-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.07.2018 | 0.47 Мб |  |
