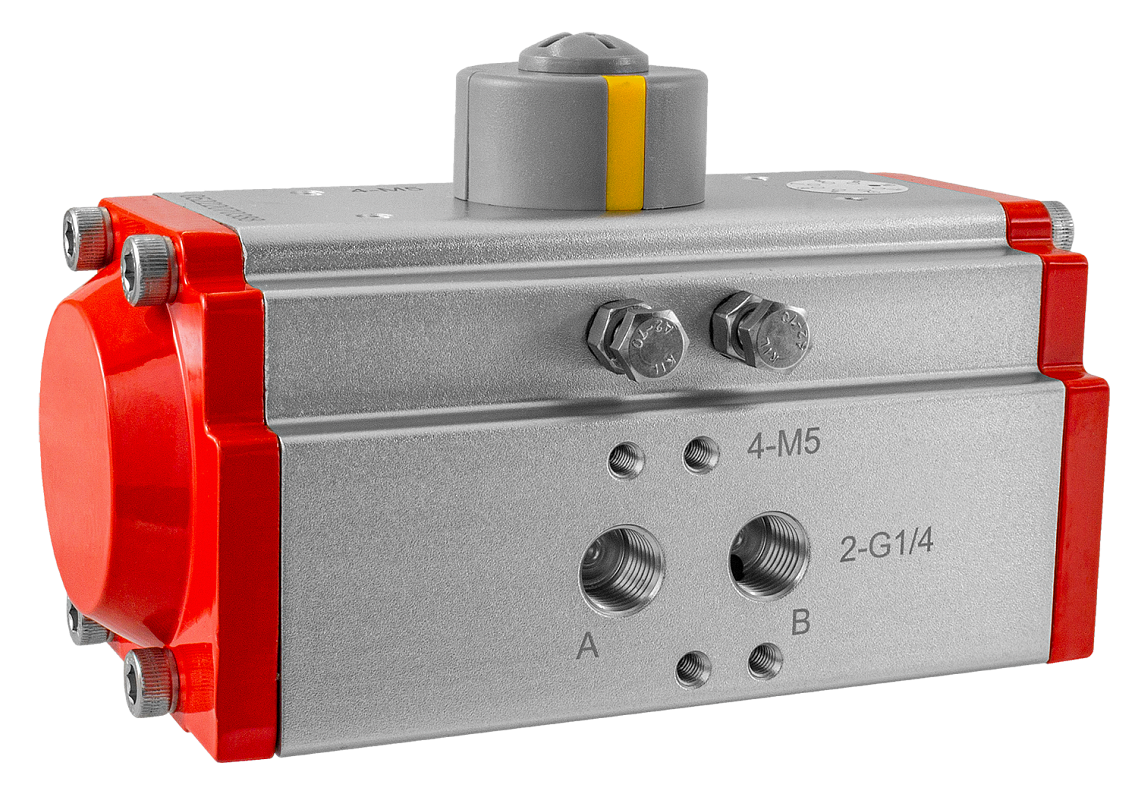

Пневмопривод одностороннего действия ППР1
Пневмопривод одностороннего действия для управления кранами и затворами, присоединяемыми по стандарту ISO 5211 и управляемыми по стандарту NAMUR
- Рабочая среда: сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
- Количество пружин: 2...12
- Тонкость очистки воздуха: 30 мкм
- Температура рабочей среды: −5…+80°С
- Рабочее давление: 0,45...0,8 МПа
- Присоединение воздуховодов: G⅛", G¼", G⅜", G½", G¾"
- Угол полного поворота: 90°
- Материал уплотнения: NBR
- Материал корпуса: алюминиевый сплав
Пневмопривод одностороннего действия ППР1 для управления кранами и затворами, присоединяемыми по стандарту ISO 5211 и управляемыми по стандарту NAMURОсобенности:
-
Количество пружин: 2...10. Стандартно в приводах ППР1-052...125 установлено 10 пружин. Возможна установка двух дополнительных пружин, которые увеличат крутящий момент на закрытие крана. Следует учесть, что в этом случае также увеличивается необходимое для работы привода минимальное давление сжатого воздуха. Рабочее давление ППР при установке двух дополнительных пружин: 0,55...0,8 МПа.
-
Подходят для кранов и затворов серий КПР
-
Управляются сжатым воздухом
-
Устанавливаются вертикально присоединением ISO 5211 вниз
-
2 болта для подстройки крайних положений клапана на ±5°
-
Возможность установки на привод позиционного электро пневматического регулятора ПЭР-1000Р, ручного привода-дублера РПДП, блока индикации положения БИП
-
Долгий срок службы
-
Бесшумная работа
| Параметр | Значение |
| Рабочая среда
| Сухой воздух или воздух с примесью масла, инертные газы, не агрессивные к материалам привода
|
| Тонкость очистки воздуха
| 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
|
| Температура рабочей среды
| −5…+80°С |
| Рабочее давление | 0,45...0,8 МПа |
| Присоединение воздуховодов
| G⅛", G¼", G⅜", G½", G¾" |
| Угол полного поворота
| 90°
|
| Уплотнение
| NBR
|
| Материал корпуса
| Алюминиевый сплав
|
Модификации:
| Модель привода | Количество
пружин1 | Посадочный размер, мм | Крутящий момент, Н∙м
| Время открытия, с
| Время закрытия, с
| Объем воздуха
на открытие, л | Объем воздуха на закрытие, л
| Вес, г
|
| ППР1-032
| 2
| 9×9
| 8
| 0,1±0,05
| 0,1±0,05
| 0,035
| 0,045
| 740
|
| ППР1-040
| 11×11
| 14
| 0,1±0,05
| 0,1±0,05
| 0,062
| 0,082
| 1140
| |
| ППР1-052
|
10
| 11×11
| 20
| 0,25±0,05
| 0,1±0,05
| 0,09
| 0,12
| 156 0
|
| ППР1-063
| 14×14
| 37
| 0,2±0,05
| 0,1±0,05
| 0,14
| 0,2
| 2360
| |
| ППР1-075
| 14×14
| 59
| 0,5±0,1
| 0,2±0,05
| 0,21
| 0,3
| 3250
| |
| ППР1-083
| 17×17
| 77
| 0,25±0,05
| 0,1±0,05
| 0,29
| 0,41
| 3730
| |
| ППР1-092
| 17×17
| 126
| 0,5±0,1 | 0,3±0,1
| 0,49
| 0,71
| 5400
| |
| ППР1-105
| 22×22
| 171
| 0,8±0,15
| 0,4±0,1
| 0,7
| 0,99
| 7100
| |
| ППР1-125
| 22×22
| 278
| 2,5±0,4
| 0,7±0,15
| 1,4
| 1,6
| 10 100
| |
| ППР1-140
| 27×27
| 438
| 2,8±0,4
| 1±0,2
| 1,7
| 2,4
| 14 900
| |
| ППР1-160
| 27×27
| 636
| 5,1±0,5
| 1,6±0,3
| 2,6
| 3,7
| 23 000
| |
| ППР1-190
| 36×36
| 1074
| 8±0,7
| 2,6±0,4
| 4,2
| 5,9
| 40 500
| |
| ППР1-210
| 36×36
| 1475
| 13±1
| 4±0,5
| 5,7
| 8,2
| 43 500
| |
| ППР1-240
| 46×46
| 2312
| 14,5±1
| 4,5±0,5
| 9
| 12,8
| 65 500 | |
| ППР1-270
| 46×46 | 3252
| 23±2
| 5,5±0,5
| 12,6
| 17,9
| 91 000
| |
| ППР1-300
| 46×46 | 4075
| 31±3
| 8,7±0,7
| 21,4
| 30
| 114 500
| |
| ППР1-350
| 46×46 | 5934
| 46±4
| 10,7±0,8
| 31,2
| 43,7
| 160 500
| |
| ППР1-400
| 55×55
| 8658
| 60±5
| 20,5±1,5
| 47,9
| 67,1
| 283 000
|
1 − Стандартно в приводах ППР1-052...125 установлено 10 пружин. Возможна установка двух дополнительных пружин, которые увеличат крутящий момент на закрытие крана.
| Модель пневмопривода
| Ду крана/затвора КПР, мм | |||||||||||
| -2 | -3 | -2Ф | -3Ф | -Т3 | -Т3Ф | -Б7 | -Б8 | -Б9 | ||||
 |  |
|  |  |  |  |  |  | ||||
| ППР1-032 | 15
| − | −
| − | − | − | − | −
| ||||
| ППР1-040 | 20, 25
| 15, 20, 25
| 15, 20, 25, 32
| 8-20
| − | − | −
| −
| ||||
| ППР1-052 | 32
| 25-32
| 25
| − | − | −
| −
| |||||
| ППР1-063 | 40-50
| 40-50
| 32-40
| − | 50-80
| 50 | 50-80 | |||||
| ППР1-075 | 40-50
| 40-50
| 50
| − | 100
| 100 | 100 | |||||
| ППР1-083 | 65-80
| 65-80
| 65-80
| − | 100
| – | – | |||||
| ППР1-092 | 65-80
| 65-80
| 65-100 | 65-80
| 50-65
| 125
| – | – | ||||
| ППР1-105 | 100
| 100
| − | 100
| 50-80
| 125
| – | – | ||||
| ППР1-125 | −
| −
| −
| 50-100
| 150-200
| 150 | – | |||||
| ППР1-140 | −
| −
| −
| 80-100
| 250
| – | – | |||||
| ППР1-160 | −
| − | −
| − | 300
| – | – | |||||
| ППР1-190 | −
| − | −
| − | 350
| – | – | |||||
| ППР1-210 | − | − | − | − | 400
| – | – | |||||
| ППР1-240 | − | − | − | − | 450-500
| – | – | |||||
| ППР1-270 | −
| − | − | − | 450-500
| – | – | |||||
| ППР1-300 | −
| − | − | − | 600
| – | – | |||||
| ППР1-350 | −
| − | − | − | 700
| – | – | |||||
| ППР1-400 | −
| − | − | − | 800-900
| – | – | |||||
Рекомендуется устанавливать на кран либо соответствующий ему тип ППР1 из таблицы, либо следующий за ним. Возможна установка и трех более мощных типов привода. То есть на кран КПР-2-15 можно поставить ППР1-040 и ППР1-052, и при необходимости (срочная замена и т. д.) возможно установить и ППР1-063, -075, -083.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда» ПП84, при необходимости в комбинации с переходником ПП44.
Кроме того, если у крана и привода различаются посадочные размеры, то для соединения используются монтажные комплекты и переходники (не входят в комплект поставки). Менеджеры подбирают их дополнительно при заказе.

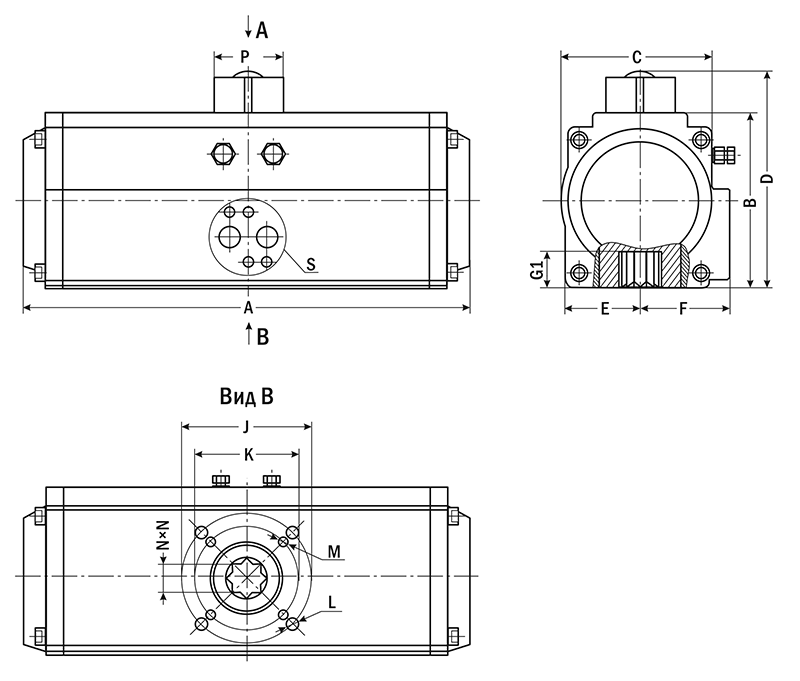

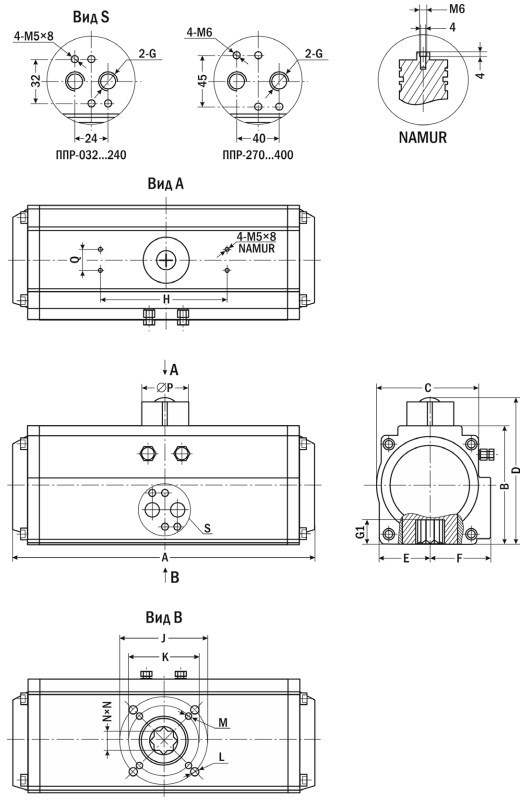

| Габаритные размеры |
 |
|
| G*
| Размеры, мм
| ||||||||||||||
| A
| B
| C
| D
| E
| F
| G1
| H
| J
| K
| L
| M
| N×N
| ∅ P
| Q
| ||
| ППР1-032
| ⅛"
| 140
| 45
| 51,5
| 71
| 22
| 29
| 12
| 50
| − | 36 (F03) | − | M5×5
| 9×9
| 40
| 25
|
| ППР1-040
| ¼"
| 150
| 61
| 51
| 85
| 29
| 36
| 14
| 79,5
| 50 (F05)
| 36 (F03) | M6×9
| M5×8
| 11×11
| 39,5
| 30
|
| ППР1-052
| ¼"
| 163
| 72,5
| 64
| 98
| 29
| 42
| 14
| 80
| 50 (F05)
| 36 (F03)
| M6×9
| M5×8
| 11×11
| 39,5
| 30
|
| ППР1-063
| ¼"
| 181
| 88
| 74
| 114
| 35,5
| 47
| 18
| 80
| 70 (F07) | 50 (F05)
| M8×12
| M6×9
| 14×14
| 39,5
| 30
|
| ППР1-075
| ¼"
| 208
| 101
| 80
| 125
| 39,5
| 53
| 21
| 79,5
| 70 (F07)
| 50 (F05) | M8×12
| M6×9
| 14×14
| 39,5
| 30
|
| ППР1-083
| ¼"
| 214
| 112
| 92
| 136
| 42,5
| 55
| 21
| 80
| 70 (F07)
| 50 (F05)
| M8×12
| M6×9
| 17×17
| 39,5
| 30
|
| ППР1-092
| ¼"
| 258
| 117
| 100
| 144
| 50
| 61
| 21
| 79,5
| 70 (F07)
| 50 (F05)
| M8×12
| M6×10
| 17×17
| 39,5
| 30
|
| ППР1-105
| ¼"
| 288
| 134
| 109
| 161
| 52,5
| 65
| 25
| 79,5
| 102 (F10)
| 70 (F07)
| M10×15
| M8×12
| 22×22
| 39,5
| 30
|
| ППР1-125
| ¼"
| 344
| 156
| 128
| 181
| 65
| 74
| 30
| 80
| 102 (F10)
| 70 (F07)
| M10×15
| M8×12
| 22×22
| 50
| 30
|
| ППР1-140
| ¼"
| 411
| 173
| 137
| 205
| 72
| 75
| 32
| 80
| 125 (F12)
| 102 (F10)
| M12×20
| M10×15
| 27×27
| 60
| 30
|
| ППР1-160
| ¼"
| 488
| 199
| 156
| 220
| 73
| 88
| 40
| 80
| 125 (F12)
| 102 (F10)
| M12×20
| M10×15
| 27×27
| 60
| 30
|
| ППР1-190
| ¼"
| 545
| 233
| 186
| 260
| 83
| 105
| 40
| 130
| 140 (F14)
| − | M16×22
| − | 36×36
| 80
| 30
|
| ППР1-210
| ¼"
| 610
| 258
| 210,5
| 283
| 96,5
| 113
| 41
| 130
| 140 (F14)
| − | M16×24
| − | 36×36
| 80
| 30
|
| ППР1-240
| ⅜"
| 622
| 291
| 245
| 314,5
| 115
| 130
| 50
| 130
| 165 (F16)
| − | M20×26
| − | 46×46
| 80
| 30
|
| ППР1-270
| ½"
| 766
| 330
| 273
| 355,5
| 126
| 147
| 50
| 130
| 165 (F16)
| − | M20×26
| − | 46×46
| 80
| 30
|
| ППР1-300
| ½"
| 794
| 354
| 312
| 379,5
| 140
| 173
| 57
| 130
| 165 (F16)
| − | M20×26
| − | 46×46
| 80
| 30
|
| ППР1-350
| ½"
| 880
| 410
| 362
| 435,5
| 164
| 195
| 60
| 130
| 165 (F16)
| − | M20×26
| − | 46×46
| 80
| 30
|
| ППР1-400
| ¾"
| 1076
| 466
| 450
| 491,5
| 145
| 145
| 60
| 130
| 254 (F25)
| − | M20×26
| − | 55×55
| 80
| 30
|
Версия: 2025-06-21-СДГ
Документация и схемы
| Схема | Размер | Файл |

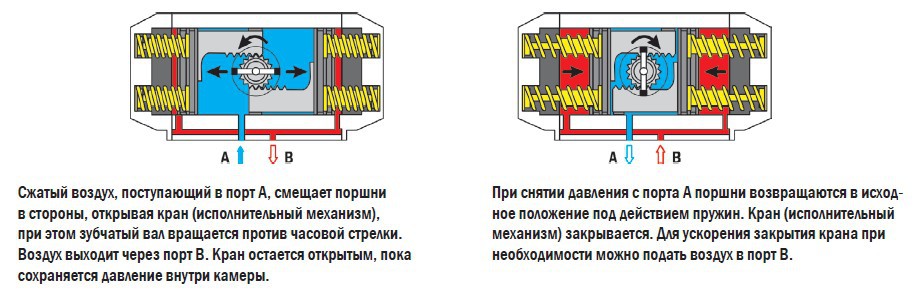

| Принцип работы | 0.09 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.06.2025 | 1.31 Мб |  |
