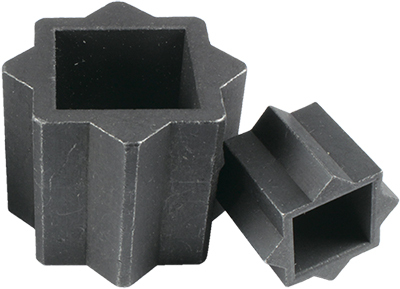

Переходники для пневмоклапанов ПП84
Переходники для пневмоклапанов для уменьшения посадочного размера приводов, присоединяемых к кранам
- Типоразмер: от 11/7 до 46/36 мм
- Материал: сталь
- Тип: "звезда"
Переходники для пневмоклапанов для уменьшения посадочного размера приводов, присоединяемых к кранам
Версия: 2017-04-26-КВА

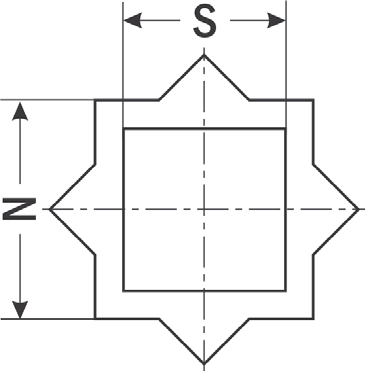

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| Высота, мм
| |
| N
| S
| ||
| ПП84-11/7
| 11
| 7
| 12
|
| ПП84-11/9
| 11
| 9
| 12
|
| ПП84-14/9
| 14
| 9
| 16
|
| ПП84-14/11
| 14
| 11
| 16
|
| ПП84-14/12
| 14
| 12
| 16
|
| ПП84-17/11
| 17
| 11
| 19
|
| ПП84-17/14
| 17
| 14
| 19
|
| ПП84-19/11
| 19
| 11
| 21
|
| ПП84-19/14
| 19
| 14
| 21
|
| ПП84-19/17
| 19
| 17
| 21
|
| ПП84-22/14
| 22
| 14
| 24
|
| ПП84-22/17
| 22
| 17
| 24
|
| ПП84-22/19
| 22
| 19
| 24
|
| ПП84-27/17
| 27
| 17
| 29
|
| ПП84-27/19
| 27
| 19
| 29
|
| ПП84-27/22
| 27
| 22
| 29
|
| ПП84-36/19
| 36
| 19
| 38
|
| ПП84-36/22
| 36
| 22
| 38
|
| ПП84-36/27
| 36
| 27
| 38
|
| ПП84-46/36
| 46
| 36
| 48
|
Версия: 2017-04-26-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.08.2017 | 0.2 Мб |  |
