Ручной привод-дублер для шаровых кранов с пневмоприводом ППР РПДП

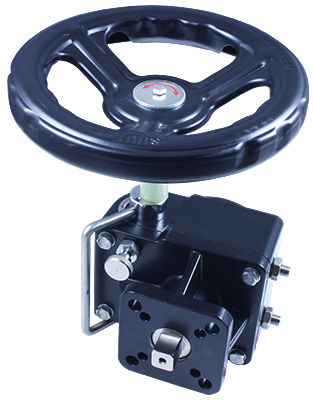

Ручной дублер для шаровых кранов с пневмоприводом ППР
- Угол поворота штурвала: 90° ± 5°
- Диаметр колеса: 180...500 мм
- Посадочное отверстие крана: 14×14 мм, 17×17 мм, 22×22 мм, 27×27 мм, 36×36 мм, 46×46 мм
- Передаточное соотношение: 26:1, 28:1, 38:1, 54:1, 78:1
- Крутящий момент на штурвале: 60...200 Н·м
- Крутящий момент на валу: 150...3500 Н·м
Ручной дублер РПДП используется, когда по характеру технологического процесса, чтобы сохранить его непрерывность, необходимо ручное вмешательство. Ручной привод-дублер арматуры необходим, чтобы осуществлять ручное механическое управление затвором регулирующего органа, когда произошло аварийное отключение сжатого воздуха. Используется для комплектации пневмопривода шарового крана или затвора.
Особенности:
Версия: 2018-12-12-КВА
-

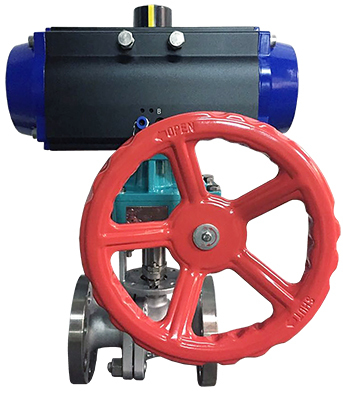

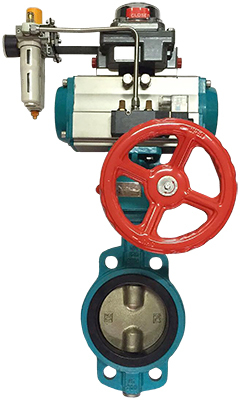

Устанавливается между пневмоприводом и шаровым краном (или краном-«бабочкой»)
-
Может быть использован в качестве ручного привода для кранов, требующих большого усилия для поворота, с Ду=40...200 мм
-
Оборудован фиксирующей скобой с механическим блокиратором
- Долгий срок службы
Технические характеристики:
| Модель
ручного привода-дублера | Модель
пневмопривода | Max Ду, мм* | Посадочный размер, мм
| Передаточное
соотношение | Диаметр
штурвала, мм | Крутящий
момент на штурвале, Н∙м |
Крутящий
момент на валу, Н∙м
| |
| Шаровой кран
| Затвор
| |||||||
| РПДП-1 | ППР-052
| 32
| –
| 14×14
| 26:1
| 180
| 60
| 150
|
| РПДП-1
| ППР-063
| 40-50
| 50-80
| 14×14
| 26:1
| 180
| 60
| 150
|
| РПДП-1
| ППР-075
| 40-50
| 100
| 14×14
| 26:1
| 180
| 60
| 150
|
| РПДП-2
| ППР-083
| 65-80
| 100
| 17×17
| 28:1
| 200
| 60
| 300
|
| РПДП-2
| ППР-092
| 65-80
| 125
| 17×17
| 28:1
| 200
| 60
| 300
|
| РПДП-3
| ППР-105
| 100
| 125
| 22×22
| 38:1
| 280 | 60
| 600
|
| РПДП-3
| ППР-125
| 125
| 150-200
| 22×22
| 38:1
| 280
| 60
| 600
|
| РПДП-4
| ППР-140
| 150
| 250
| 27×27
| 54:1
| 320
| 90
| 1000
|
| РПДП-4
| ППР-160
| 150
| 300
| 27×27
| 54:1
| 320
| 90
| 1000
|
| РПДП-5
| ППР-190
| 200
| 350
| 36×36
| 80:1
| 400
| 120
| 2000
|
| РПДП-5
| ППР-210
| –
| 400
| 36×36
| 80:1
| 400
| 140
| 2000 |
| РПДП-6
| ППР-240
| –
| 450-500
| 46×46
| 78:1
| 500
| 140
| 3500
|
| РПДП-6
| ППР-270
| –
| 450-500
| 46×46
| 78:1
| 500
| 140
| 3500
|
| РПДП-6
| ППР-300
| –
| 600
| 46×46
| 78:1
| 500
| 200
| 3500 |
| РПДП-6
| ППР-350
| –
| 700
| 46×46
| 78:1
| 500
| 200
| 3500 |

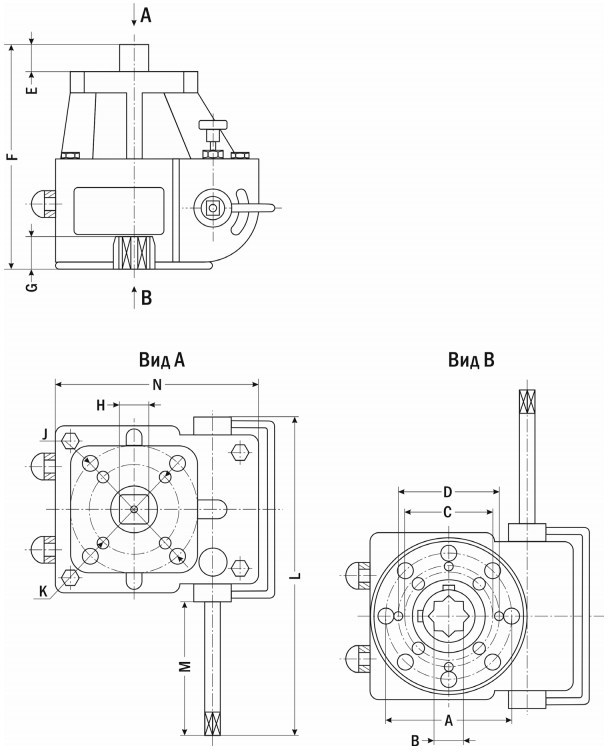

| Габаритные размеры |
 |
| Размер, мм
| Модель ручного привода-дублера
| |||||
| РПДП-1
| РПДП-2
| РПДП-3 | РПДП-4 | РПДП-5 | РПДП-6 | |
| A
| 70 (F07)
| 102 (F10)
| 125 (F12)
| 140 (F14)
| 140 (F14)
| 165 (F16)
|
| B
| 14×14
| 17×17
| 22×22
| 27×27
| 36×36
| 46×46
|
| C
| 50 (F05)
| 70 (F07)
| 70 (F07)
| 102 (F10)/125 (F12)
| 140 (F14) | 165 (F16)
|
| D
| 57
| 70
| 88 | 108
| –
| –
|
| E
| 14
| 22
| 22
| 30
| 43
| 48
|
| F
| 121
| 133
| 147
| 194,5
| 208
| 233
|
| G
| 22
| 22
| 32
| 32
| 45
| 50
|
| H
| 14×14
| 17×17 | 22×22
| 27×27 | 36×36 | 46×46 |
| N
| 115
| 135
| 156
| 202
| 256
| 298
|
| J
| 70 (F07)
| 102 (F10)
| 125 (F12)
| 140 (F14) | 140 (F14) | 165 (F16) |
| L
| 180
| 220
| 246
| 330
| 397
| 468
|
| M
| 71
| 92,3
| 106
| 147,8
| 165
| 207
|
| K
| 50 (F05)
| 70 (F07) | 102 (F10) | 102 (F10)/125 (F12)
| 140 (F14) | –
|
| ∅ штурвала
| 180
| 200
| 280
| 320
| 400
| 500
|
| Вес, кг
| 3
| 4,5
| 6,9
| 13,7
| 33
| 45
|
