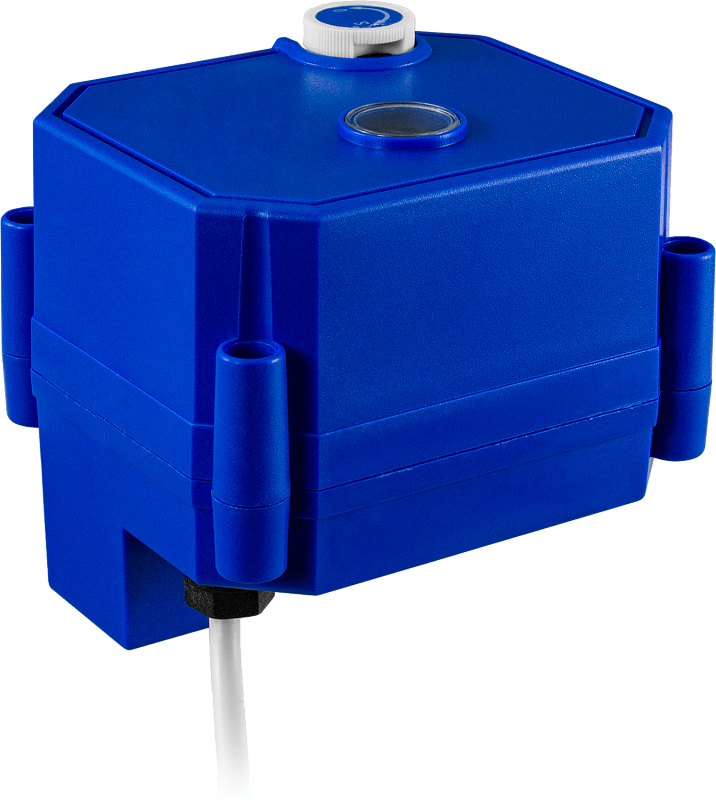

Электропривод для кранов AR330
Электропривод для кранов AR330-2 и AR330-3
- Время полного поворота: 5 с
- Угол поворота: 90° (вращение в обоих направлениях)
- Крутящий момент: 2,5 Н·м
- Схема подключения: 3-проводная c переключением
- Питание: =5 В или =9...24 В
- Длина кабеля для подключения: 350 мм
- Степень пылевлагозащиты: IP65
- Ручной дублер
- Индикатор положения затвора
Электропривод AR330 устанавливается на шаровые краны AR330-2 и AR330-3 с целью управления потоком рабочей среды в трубопроводе
Особенности:
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM

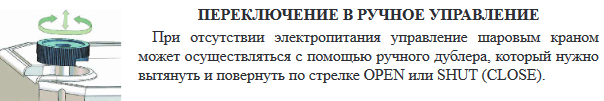

- При отсутствии электропитания управление шаровым краном может осуществляться с помощью ручного дублера, который нужно вытянуть и повернуть по стрелке OPEN или SHUT (CLOSE)
- Автоматическое отключение при достижении конечного положения
- Долгий срок службы

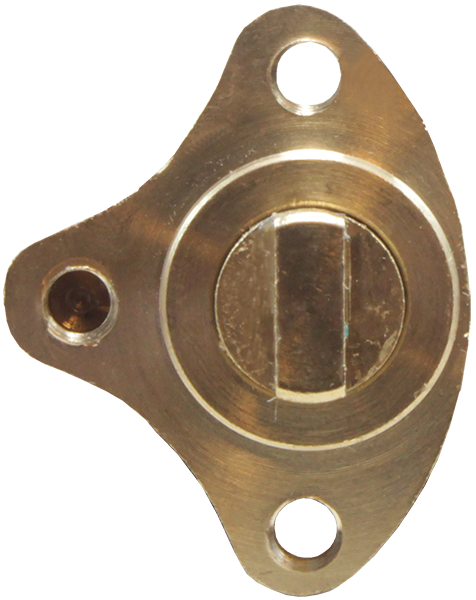

Обратите внимание: привод поставляется без монтажной площадки. Монтажная площадка входит в комплект поставки крана в сборе с электроприводом (AR330-2, AR330-3).
Прежнее название привода: AR330D
Технические характеристики:
| Параметр | Значение | |
| Время полного поворота | 5 с | |
| Угол полного поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 2,5 Н·м | |
| Степень пылевлагозащиты | IP65 | |
| Питание | =5 В | =9...24 В |
| Ток | 150 мА | 180 мА |
| Мощность | 2 Вт | |
| Схема подключения | 3-проводная с переключением | |
| Длина кабеля | 350 мм | |
| Габаритные размеры | 72×73×62 мм | |
| Вес | 230 г | |

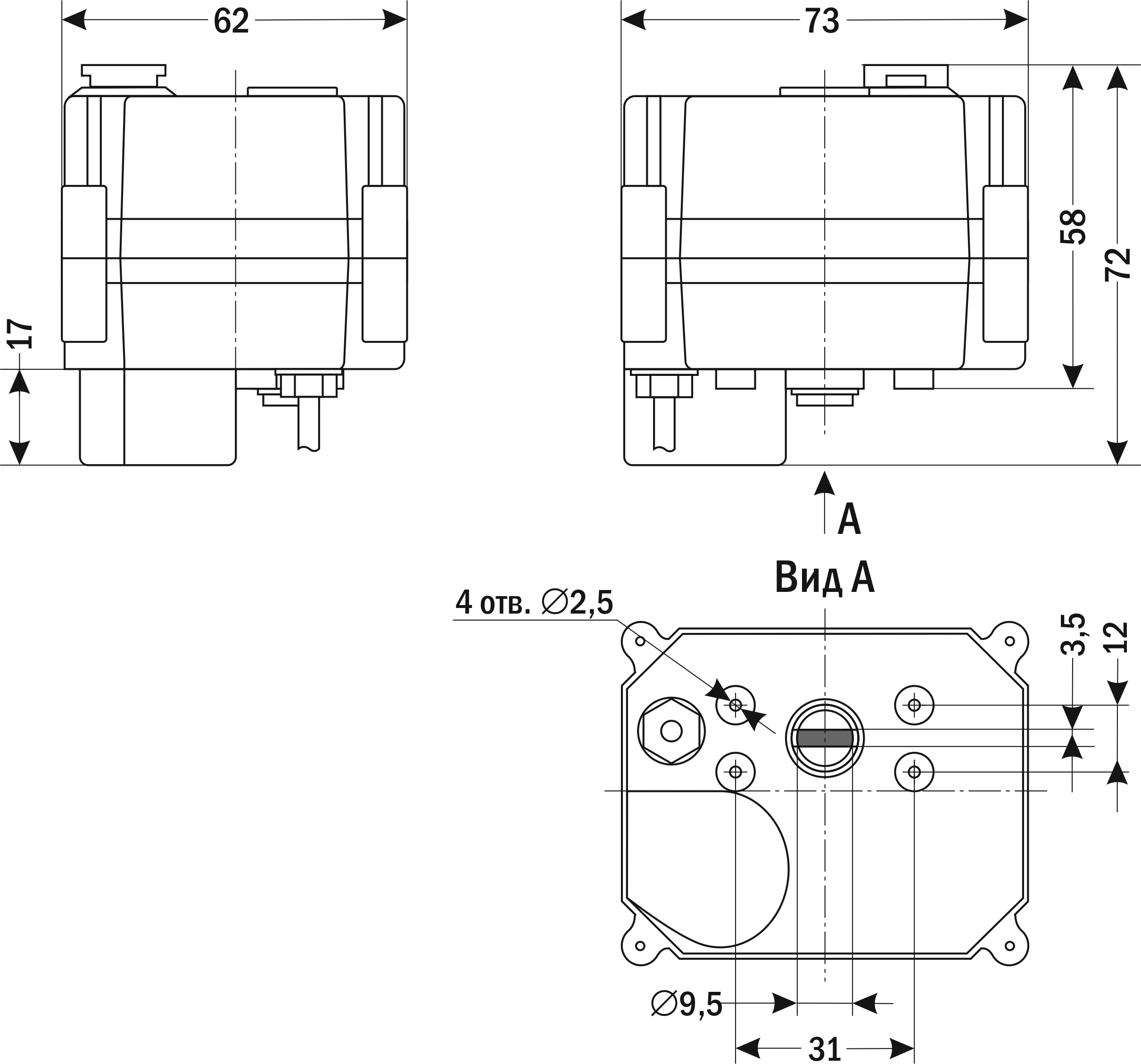

| Габаритные размеры |

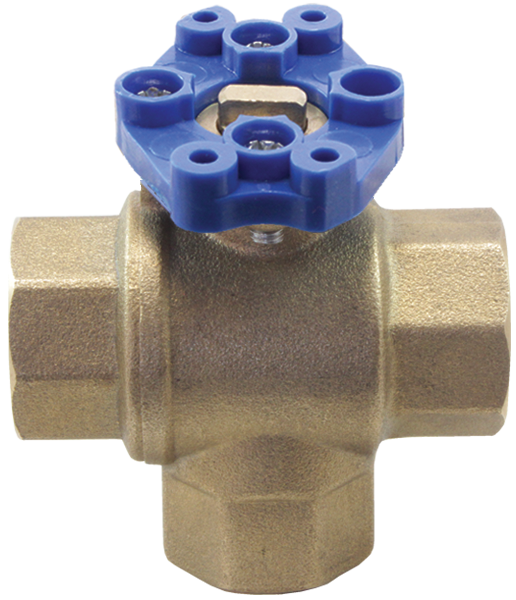

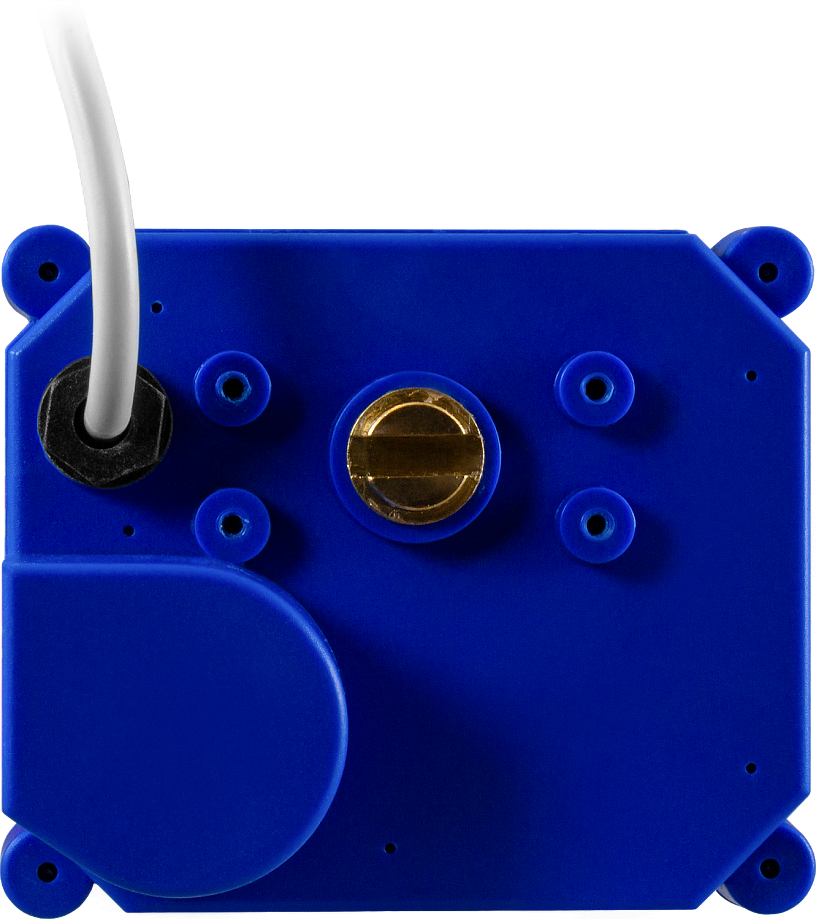

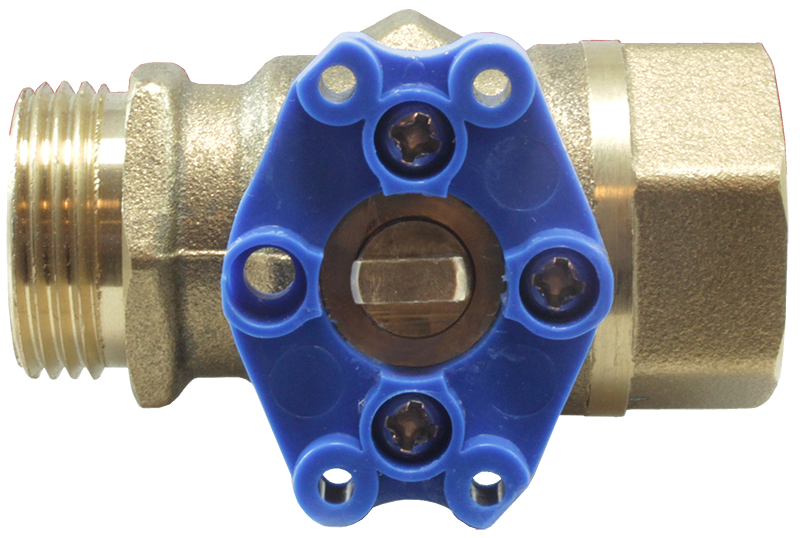

Привод AR330 прикручивается к монтажной площадке кранов AR330-2, -3 четырьмя шурупами ∅ 2,5 мм, L=14 мм.
 |
Версия: 2024-05-15-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.05.2024 | 1.1 Мб |  |
