Клапан трехходовой 3/2 AR-SB364
Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
- Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
- Температура рабочей среды: −40...+120°С
- Рабочее давление: 0…1,0 MПa
- Диаметр условного прохода: 2,2 мм
- Материал корпуса: латунь
- Материал уплотнения: VITON
- Присоединение: резьбовое G¼"
Является аналогом:
| Производитель | TORK |
| Модель/серия | T-GY.3W/T-SY.3W/T-GY.3W |
Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем AR-SB364 предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Версия: 2026-08-22-СДГ
- Клапан имеет универсальную конструкцию, может работать как переключающий, нормально закрытый или нормально открытый
- Срабатывание при нулевом давлении
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

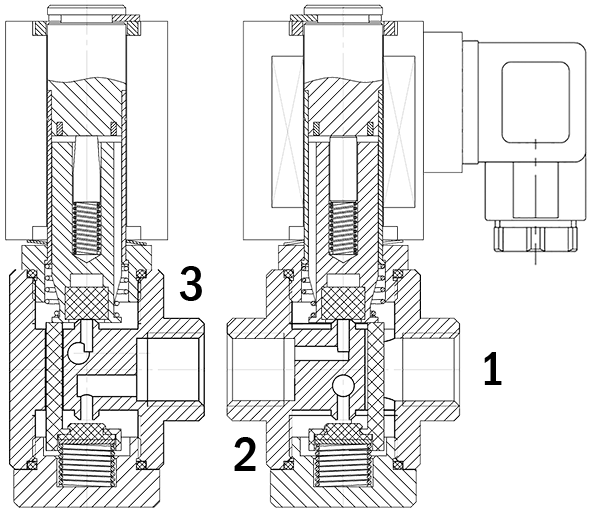

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-SB364 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закрытый или нормально открытый. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
Технические характеристики:
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −40...+120°С |
| Рабочее давление* | 0...1,0 МПа |
| Диаметр условного прохода | 2,2 мм |
| Присоединение | Входы 1, 2 и 3 – резьбовое G¼" |
| Питание | ~220 В, ~110 В, ~24 В
=110 В, =24 В, =12 В |
*Внимание! Для корректной работы клапана, давление, подаваемое на порт 3, не должно превышать 0,2 МПа.
| Катушка | Коннектор | Мощность
| AC
| DC
| ||||
| ~220 В
| ~110 В | ~24 В | =110 В | =24 В | =12 В | |||
| SB257
DIN 43650A | SB201 (IP65)
SB202 (IP65) SB211 (IP65) SB218 (IP68) | 28 ВА
| V
| V | V |
|
|
|
| 18 Вт
|
|
|
| V | V | V | ||
| AS11H
DIN 43650A | 22 ВА | V | V | V |
|
|
| |
| ASE11H*
DIN 43650A | 4,5 ВА | V
|
|
|
|
|
| |
| 8 Вт |
|
|
|
| V | V | ||
| ASEx543**
выводные провода 1,5 м |
| 23 ВА
| V | V | V |
|
|
|
| 13 Вт
|
|
|
|
| V* | V* | ||
* Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
** Взрывозащищеннная катушка ASEx543 c питанием =24 В, =12 В рассчитана только на кратковременную работу клапана. Продолжительная работа приводит к перегреву катушки.Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin , МПа
| Pmax , МПа
| Катушка
| Вес, г |
| AR-SB364-2,2-1/4-GBV
| 2,2
| 0,13
| Входы
1, 2 и 3 – G¼ | 0
| 1,0
| AS11H
SB257 ASEx543 ASE11H | 440
500 920 420 |
Расшифровка обозначения на примере клапана AR-SB364-2,2-1/4-XYZ:
AR-SB364 – модель клапана.
2,2 – диаметр условного прохода в мм;
1/4– размер резьбы в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь;
Z – материал уплотнения: V – VITON.
AR-SB364 – модель клапана.
2,2 – диаметр условного прохода в мм;
1/4– размер резьбы в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: B – латунь;
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
Версия: 2026-08-22-СДГ
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.08.2026 | 0.62 Мб |  |
