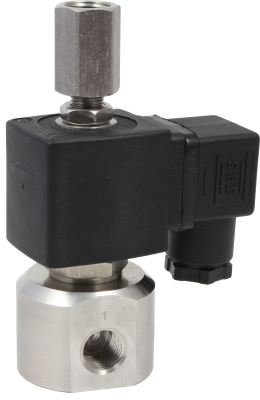

Клапан трехходовой 3/2 AR-RMF23

Клапан соленоидный трехходовой универсальный 3/2-U3 прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Температура рабочей среды: −40...+180°С
Рабочее давление: 0…0,7 MПa
Диаметр условного прохода: 2 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON
Присоединение: резьбовое G⅛"...G⅜"

Является аналогом:

Производитель	ASCO	TORK	Burkert
Модель/серия	Серия 325	T-SY.3W	6014

В закладки

от 5 998 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой универсальный 3/2-U3 прямого действия с поршнем AR-RMF23 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Клапан имеет универсальную конструкцию
Срабатывание при нулевом давлении
Переходник с наружной G⅛" на внутреннюю G¼" в комплекте
Компактный размер

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:

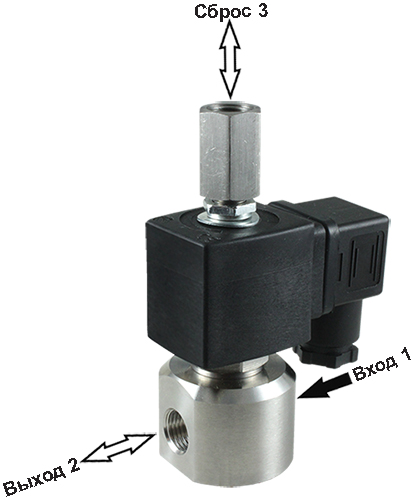

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-RMF23 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закрытый или нормально открытый.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, масла, слабые кислоты и щелочи
Материалы	Корпуса: нержавеющая сталь Уплотнения: VITON
Температура рабочей среды	−40...+180°С
Рабочее давление	0...0,7 МПа
Диаметр условного прохода	2 мм
Присоединение	Резьбовое G⅛", G¼", G⅜"
Катушка	SB475, IP65
Питание	~220 В, ~24 В, =24 В, =12 В
Мощность	18 ВА (АС), 19 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF23-2-1/8-GSV	2	0,13	G⅛	0	0,7	480
AR-RMF23-2-1/4-GSV			G¼"
AR-RMF23-2-3/8-GSV			G⅜"

Расшифровка обозначения клапана AR-RMF23-2-1/8-XYZ:
AR-RMF23– модель клапана.
2 – диаметр условного прохода в мм.
1/8 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

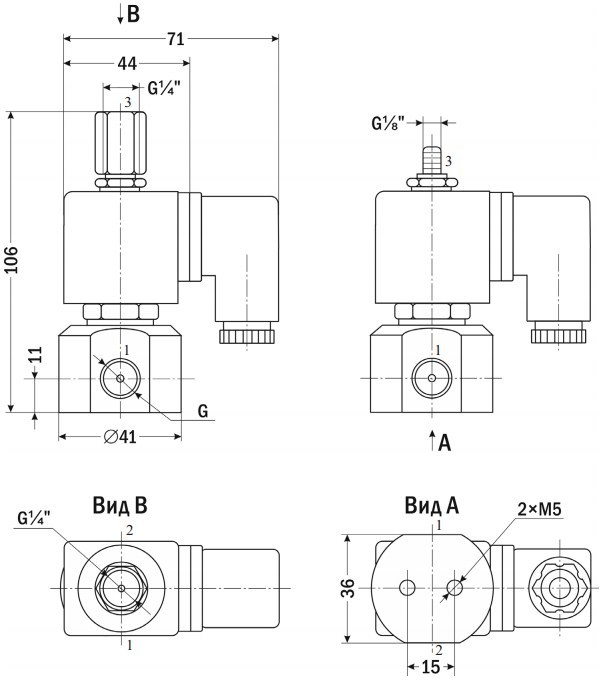

Габаритные размеры

Версия: 2025-10-29-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.52 Мб

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость
1/8" 1/4" 3/8"	~220 ~24 =24 =12

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость
G95451	1/8"	~220	Со склада	5998 руб. – +
G95454	1/8"	~24	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95457	1/8"	=24	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95460	1/8"	=12	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95452	1/4"	~220	Со склада	5998 руб. – +
G95455	1/4"	~24	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95458	1/4"	=24	Со склада	6098 руб. – +
G95461	1/4"	=12	Со склада (комплектация 1..72 часа)	6098 руб. – +

Артикул	Присоединение	Питание, В	Срок поставки	Стоимость
G95451	1/8"	~220	Со склада	5998 руб. – +
G95454	1/8"	~24	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95457	1/8"	=24	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95460	1/8"	=12	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95452	1/4"	~220	Со склада	5998 руб. – +
G95455	1/4"	~24	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95458	1/4"	=24	Со склада	6098 руб. – +
G95461	1/4"	=12	Со склада (комплектация 1..72 часа)	6098 руб. – +
G95453	3/8"	~220	Под заказ к 2026.03.15	5998 руб. – +
G95456	3/8"	~24	120 дней	6098 руб. – +
G95459	3/8"	=24	Под заказ к 2026.03.15	6098 руб. – +
G95462	3/8"	=12	120 дней	6098 руб. – +
