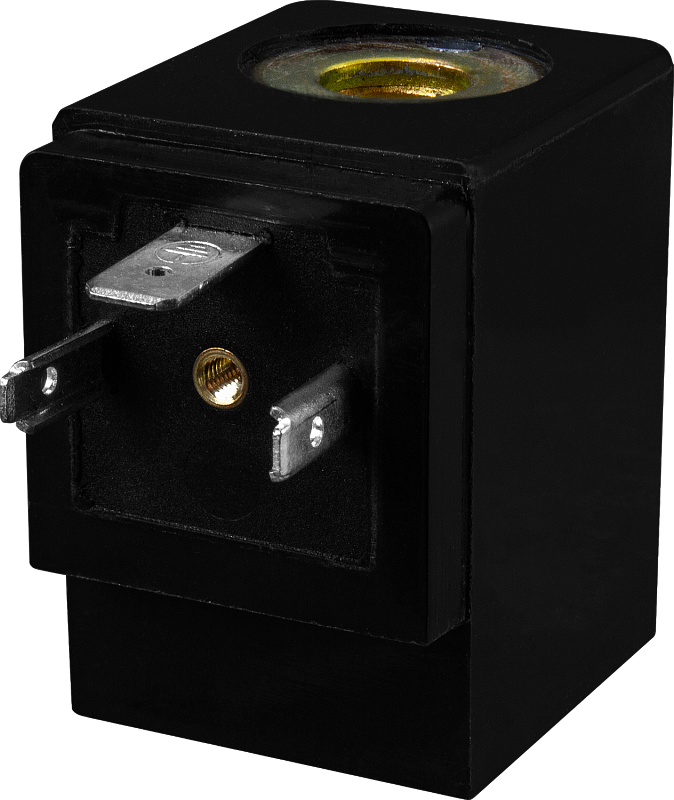

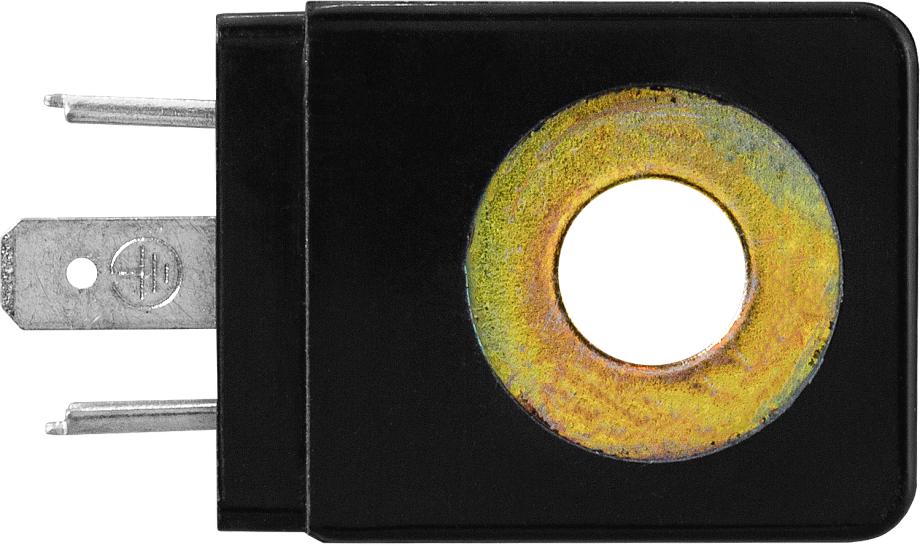

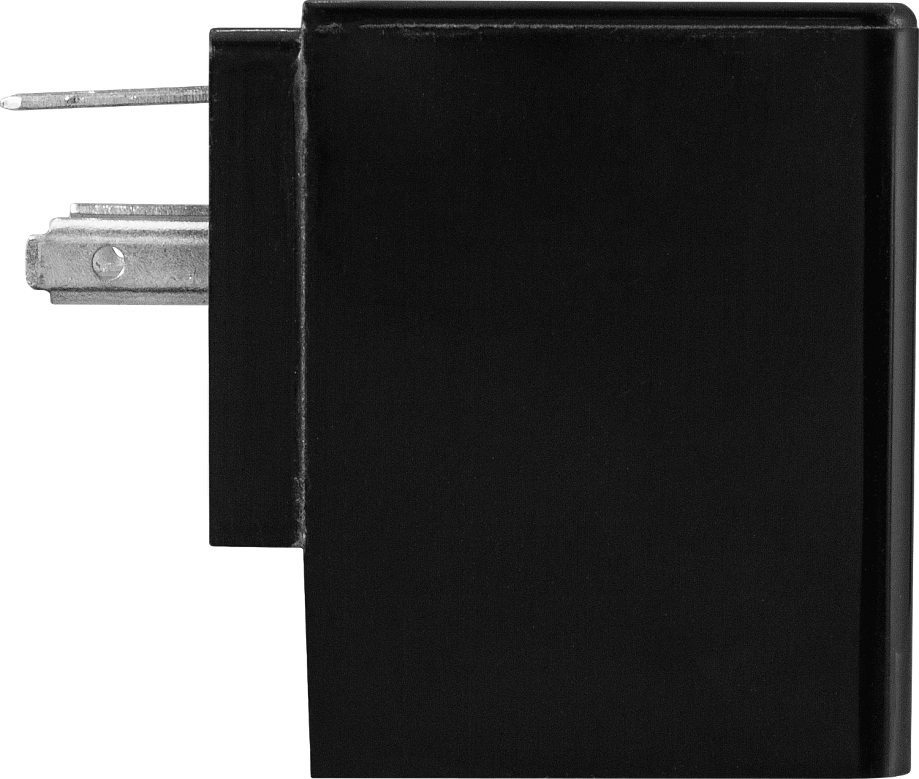

Катушка AS11H (S11H)

Катушка к клапанам AR-1H21, AR-1F21, AR-SB364, AR-CS-720W, AR-CS-728A, AR-1G11, AR-2Z31

Размер посадочного отверстия: ∅ 14,7×H37 мм
Потребляемая мощность: ~22 ВА/=13 Вт
Управляющее напряжение: ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211), =110 В, =24 В, =12 В
Степень пылевлагозащиты: IP65 (IP68 с коннектором SB218)
Присоединение: DIN 43650A

В закладки

от 1 716 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Катушка к клапанам AR-1H21, AR-1F21, AR-SB364, AR-CS-720W, AR-CS-728A, AR-1G11, AR-2Z31

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 14,7×H37 мм
Потребляемая мощность AC/DC	~22 ВА/=13 Вт
Управляющее напряжение	~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211) =110 В, =24 В, =12 В
Класс нагревостойкости и изоляции катушки	180°C (класс H)
Степень пылевлагозащиты	IP65 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A
Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	42×30×39 мм
Вес	138 г

Таблица сопротивлений
Управляющее напряжение	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
Сопротивление	433 Ом	113 Ом	7,9 Ом	858 Ом	46 Ом	13 Ом

Габаритные размеры

Версия: 2026-10-22-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =110 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
A79191	~220	Со склада	1716 руб. – +
A79192	~110	Со склада	1816 руб. – +
A79193	~24	Со склада	1816 руб. – +
A79194	=110	Со склада	1816 руб. – +
A79195	=24	Со склада	1816 руб. – +
A79196	=12	Со склада	1816 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
A79191	~220	Со склада	1716 руб. – +
A79192	~110	Со склада	1816 руб. – +
A79193	~24	Со склада	1816 руб. – +
A79194	=110	Со склада	1816 руб. – +
A79195	=24	Со склада	1816 руб. – +
A79196	=12	Со склада	1816 руб. – +
