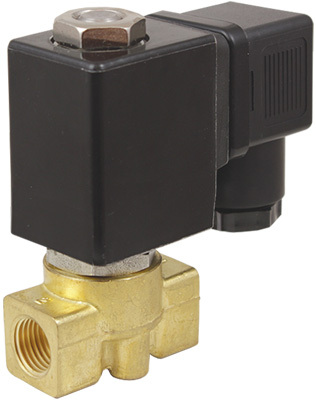

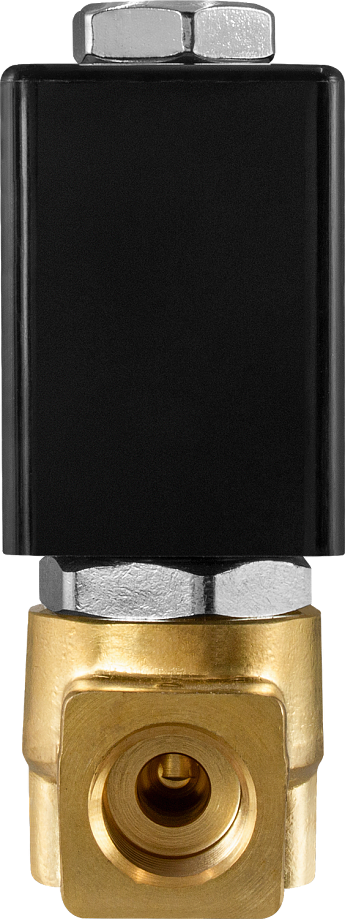

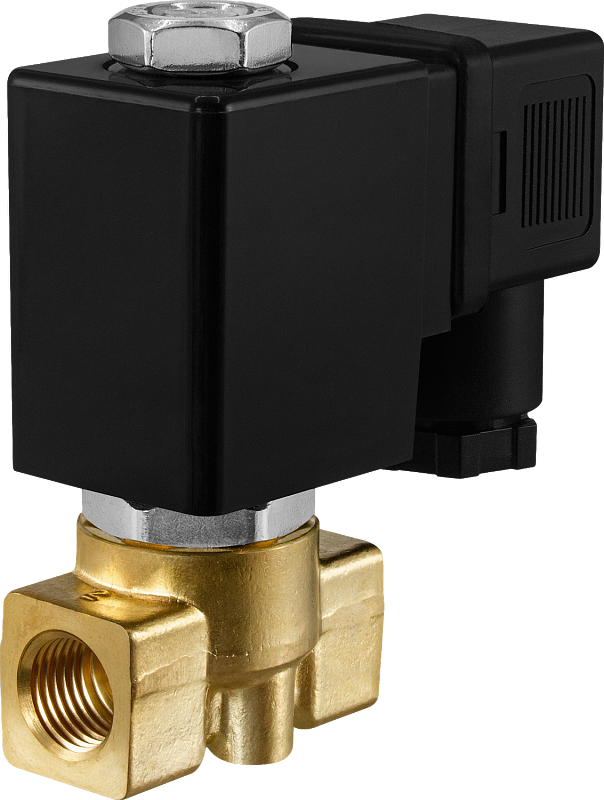

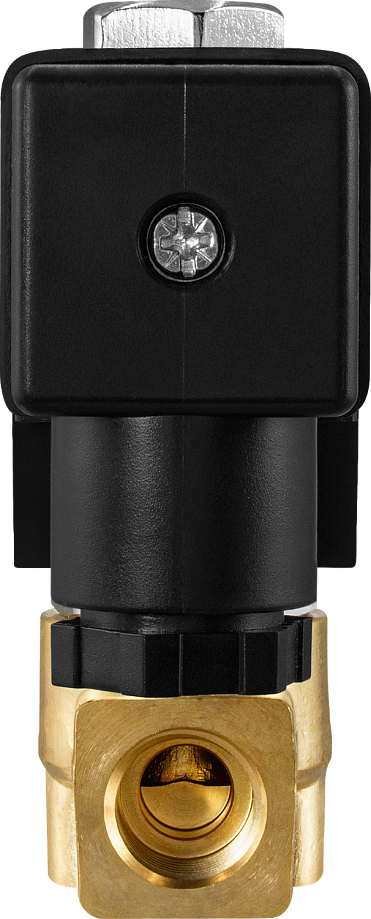

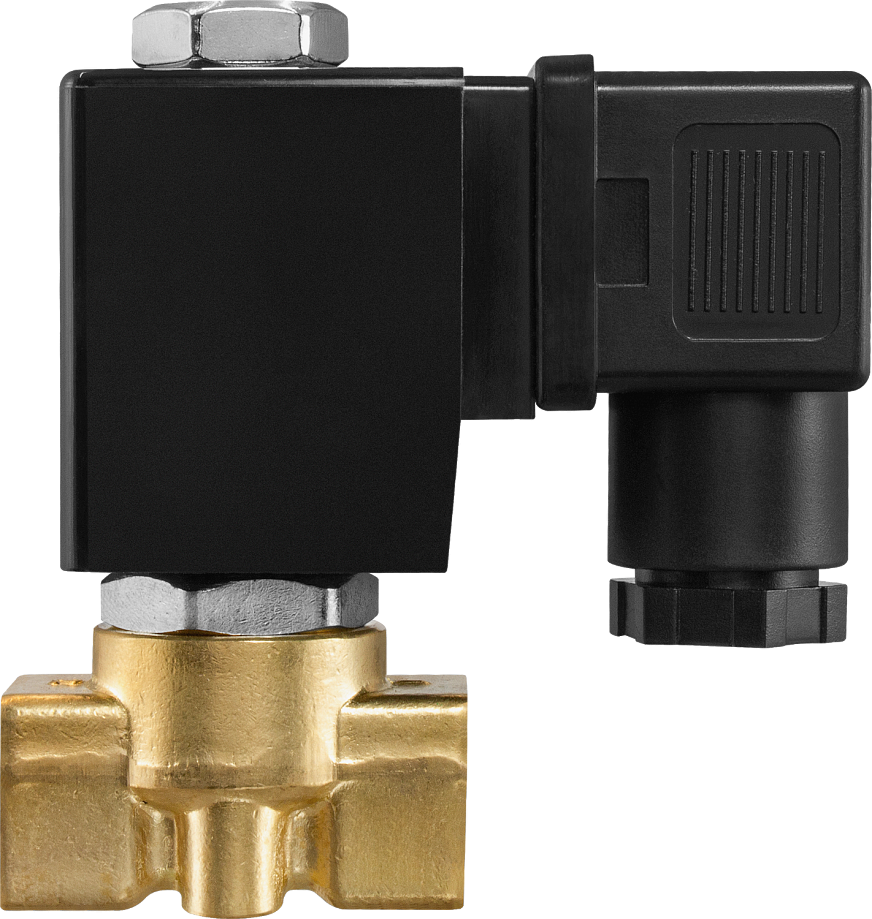

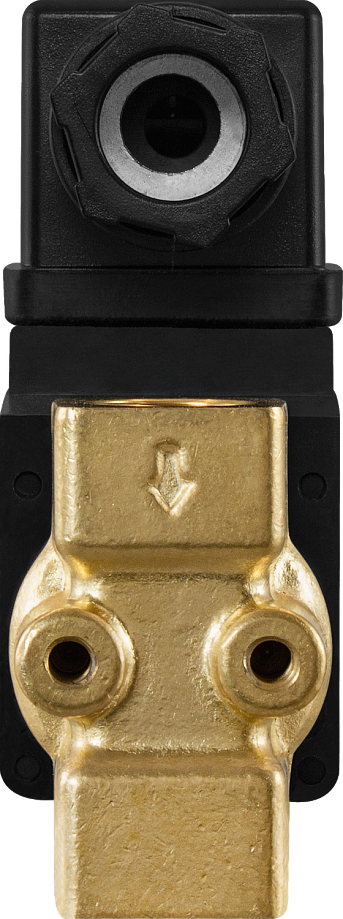

Клапан нормально закрытый AR-1F21 (AR-YCSL)

Клапан соленоидный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −10...+120°С
Рабочее давление: 0,0...0,1 МПа
Диаметр условного прохода: 5...10 мм
Материал корпуса: латунь
Материал уплотнения: VITON
Присоединение: резьбовое ¼"

Является аналогом:

Производитель	ASCO	TORK	Danfoss	Burkert
Модель/серия	Серия 262	T-GP	EV210B	0256

В закладки

от 6 466 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Клапан соленоидный нормально закрытый прямого действия с поршнем AR-1F21 (AR-YCSL) для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая скорость открытия/закрытия
Срабатывание при нулевом давлении
Подходит для создания водяных завес
Долгий срок службы

Принцип действия и область применения:Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...+120°С
Рабочее давление	0,0...0,1 МПа
Диаметр условного прохода	5...10 мм
Присоединение	Резьбовое ¼"
Катушка	AS11H, IP65 Энергосберегающая ASE11H, IP65
Питание	~220 В, ~110 В, ~24 В =110 В*, =24 В, =12 В
Мощность	AS11H: 22 ВА (AC), 13 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC)

* Кроме ASE11H

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-1F21-5-1/4-GBV	5	0,26	¼"	0,0	0,1	335
AR-1F21-6-1/4-GBV	6	0,26
AR-1F21-10-1/4-GBV	10	1,45

Расшифровка обозначения на примере клапана AR-1F21-5-1/4-XYZ:
AR-1F21 – модель клапана.
5 – диаметр условного прохода в мм.
1/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.

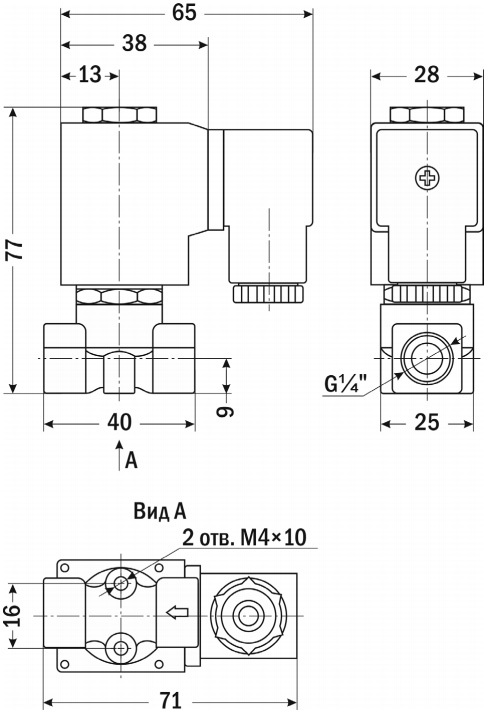

Габаритные размеры

Версия: 2022-05-26-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.53 Мб

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
5 6 10	AS11H ASE11H	~220 ~110 ~24 =110 =24 =12

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E82522	6	AS11H	~220	Со склада	6466 руб. – +
E82528	6	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82531	6	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82534	6	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82537	6	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82543	6	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82525	6	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E82540	6	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +

Артикул	Диаметр условного прохода, мм	Модель катушки	Питание, В	Срок поставки	Стоимость
E82521	5	AS11H	~220	Под заказ к 2025.10.15	6466 руб. – +
E82527	5	AS11H	~110	120 дней	6566 руб. – +
E82530	5	AS11H	~24	120 дней	6566 руб. – +
E82533	5	AS11H	=110	120 дней	6566 руб. – +
E82536	5	AS11H	=24	Под заказ к 2025.10.15	6566 руб. – +
E82542	5	AS11H	=12	120 дней	6566 руб. – +
E82524	5	ASE11H	~220	120 дней	8554 руб. – +
E82539	5	ASE11H	=24	120 дней	8654 руб. – +
E82545	5	ASE11H	=12	120 дней	8654 руб. – +
E82522	6	AS11H	~220	Со склада	6466 руб. – +
E82528	6	AS11H	~110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82531	6	AS11H	~24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82534	6	AS11H	=110	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82537	6	AS11H	=24	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82543	6	AS11H	=12	Со склада (комплектация 1..72 часа)	6566 руб. – +
E82525	6	ASE11H	~220	Со склада (комплектация 1..72 часа)	8554 руб. – +
E82540	6	ASE11H	=24	Со склада (комплектация 1..72 часа)	8654 руб. – +
E82546	6	ASE11H	=12	120 дней	8654 руб. – +
E82523	10	AS11H	~220	Снято с производства	6466 руб. – +
E82529	10	AS11H	~110	120 дней	6566 руб. – +
E82532	10	AS11H	~24	120 дней	6566 руб. – +
E82535	10	AS11H	=110	120 дней	6566 руб. – +
E82538	10	AS11H	=24	120 дней	6566 руб. – +
E82544	10	AS11H	=12	120 дней	6566 руб. – +
E82526	10	ASE11H	~220	120 дней	8554 руб. – +
E82541	10	ASE11H	=24	120 дней	8654 руб. – +
E82547	10	ASE11H	=12	120 дней	8654 руб. – +
