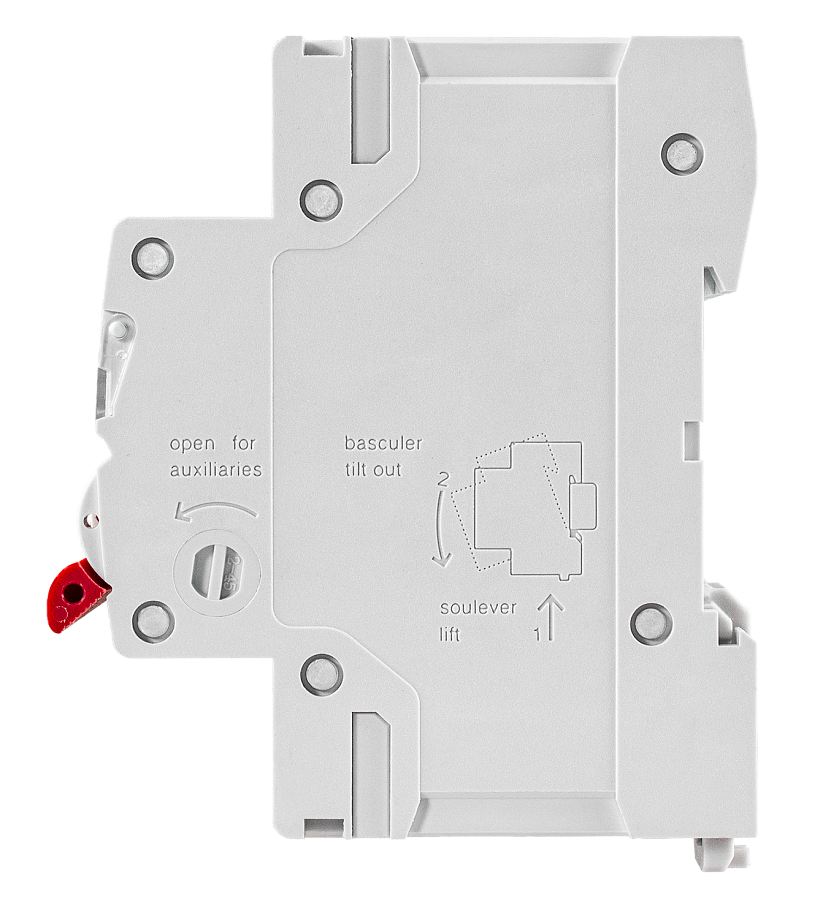

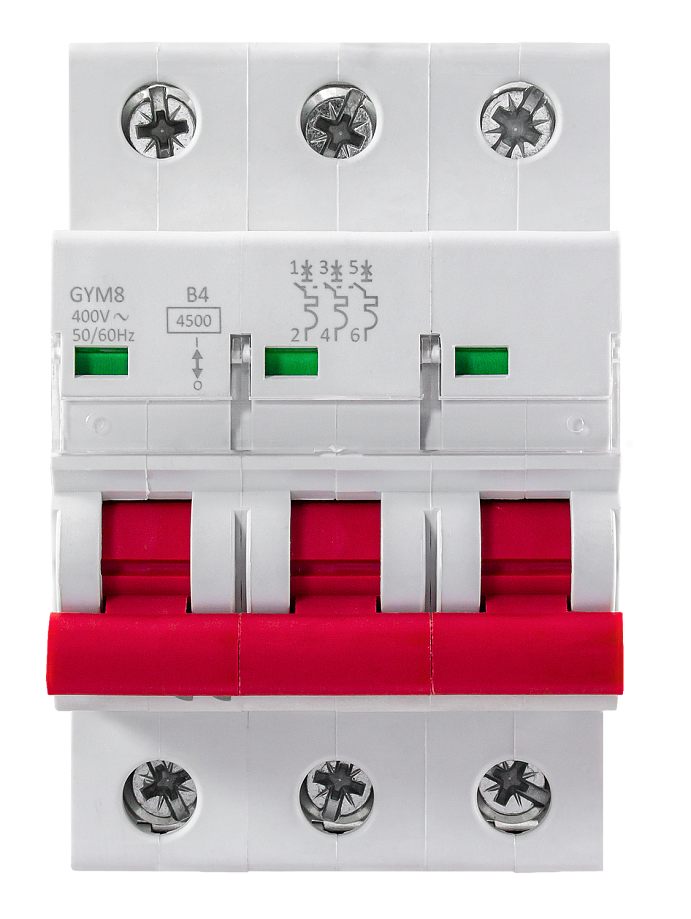

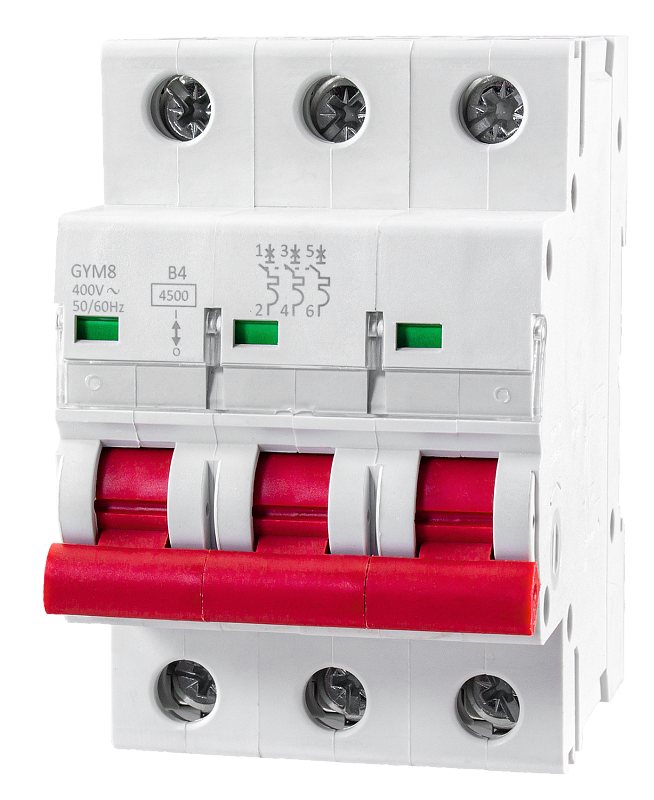

Автоматический выключатель GYM8-3P

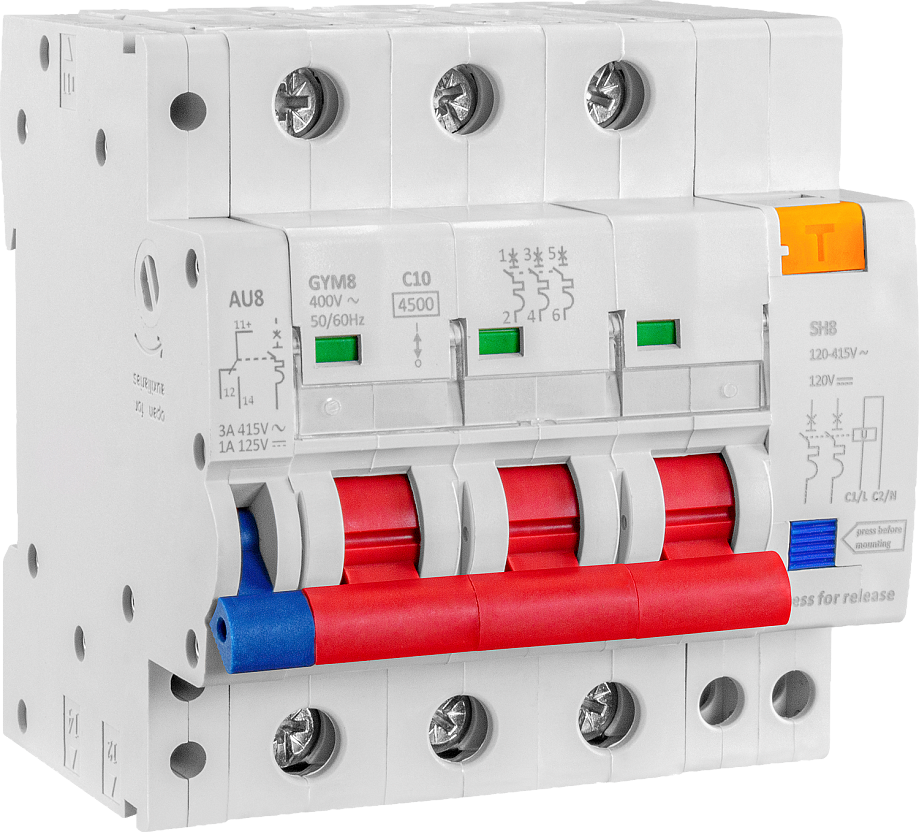

Автоматический выключатель с дополнительным контактом AU8 и расцепителем SH8

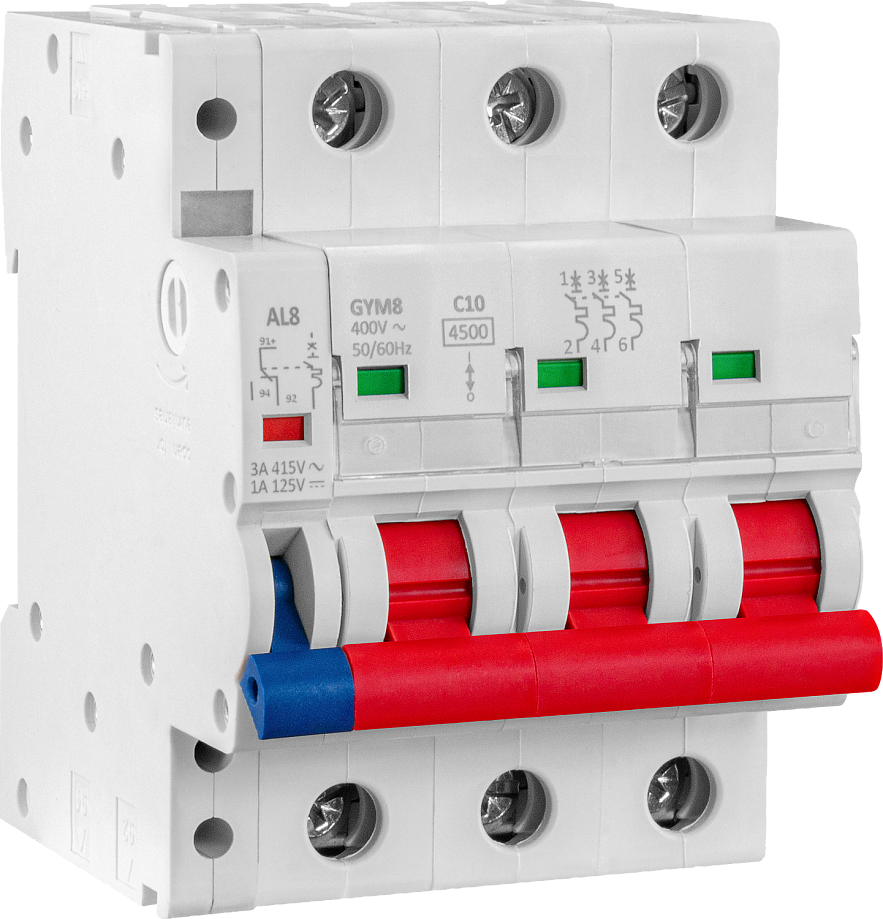

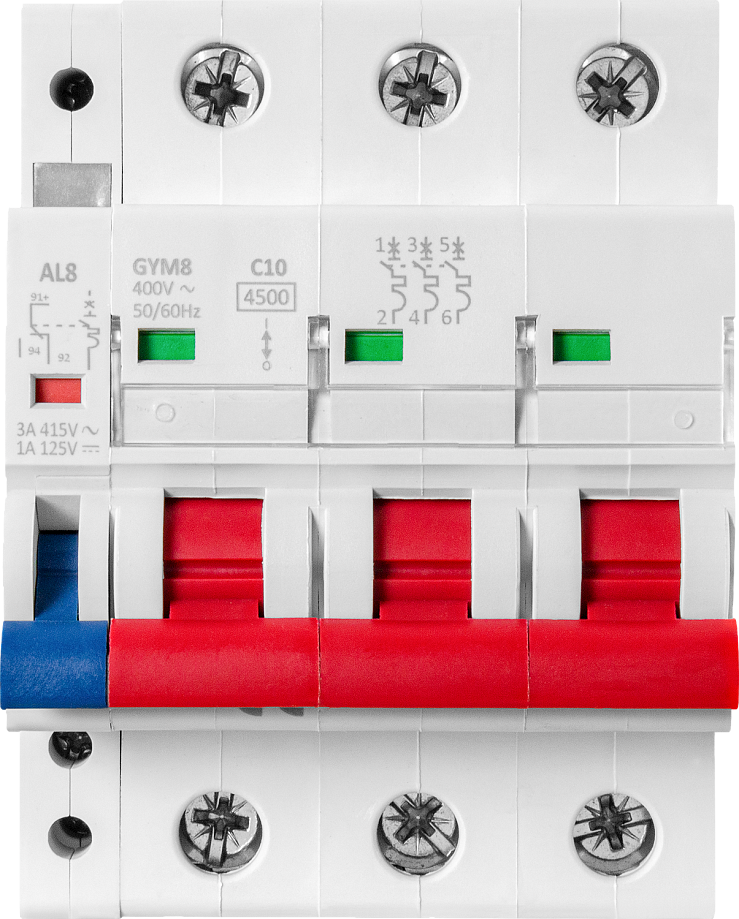

Автоматический выключатель c аварийным контактом AL8

Автоматический выключатель с дополнительным контактом

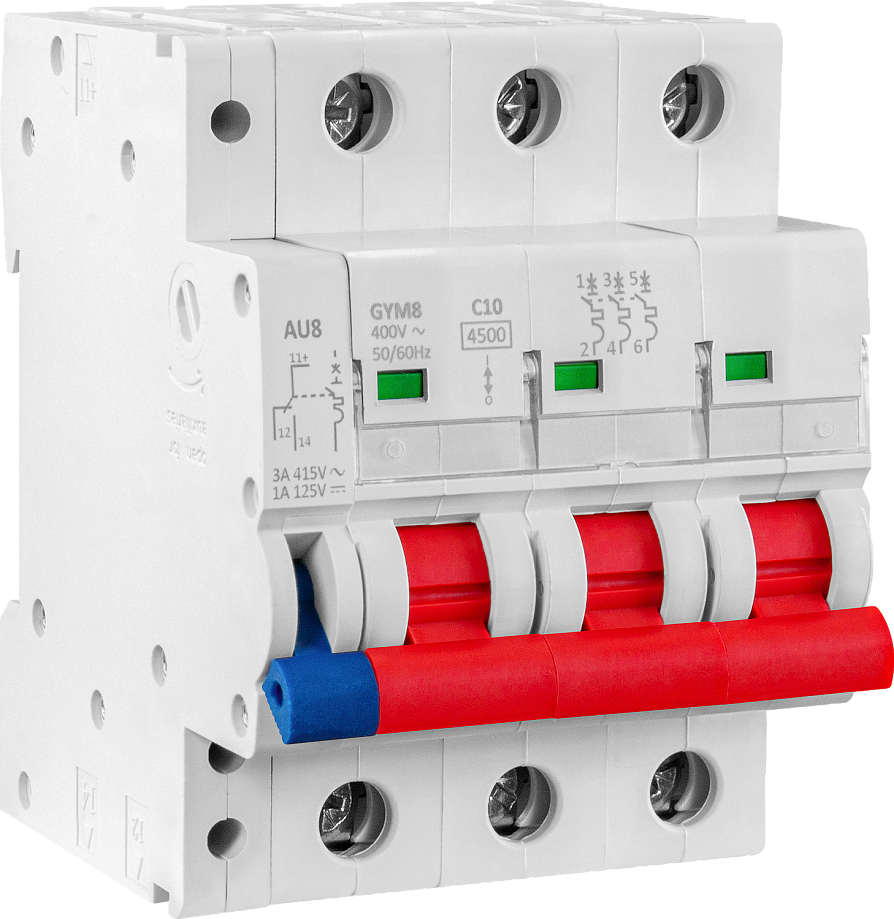

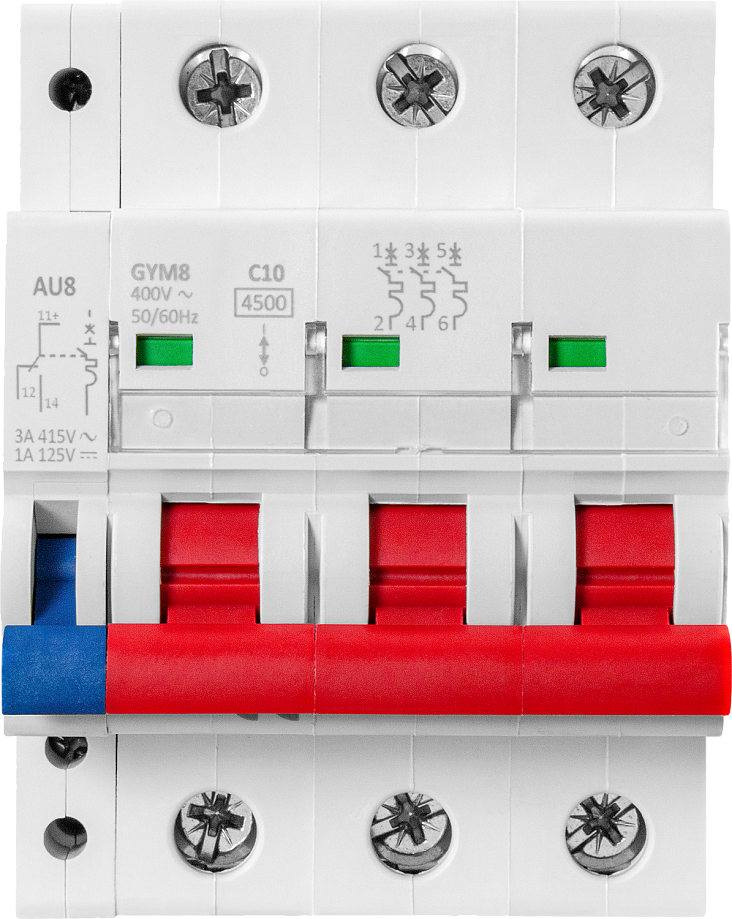

Автоматический выключатель с дополнительным контактом AU8

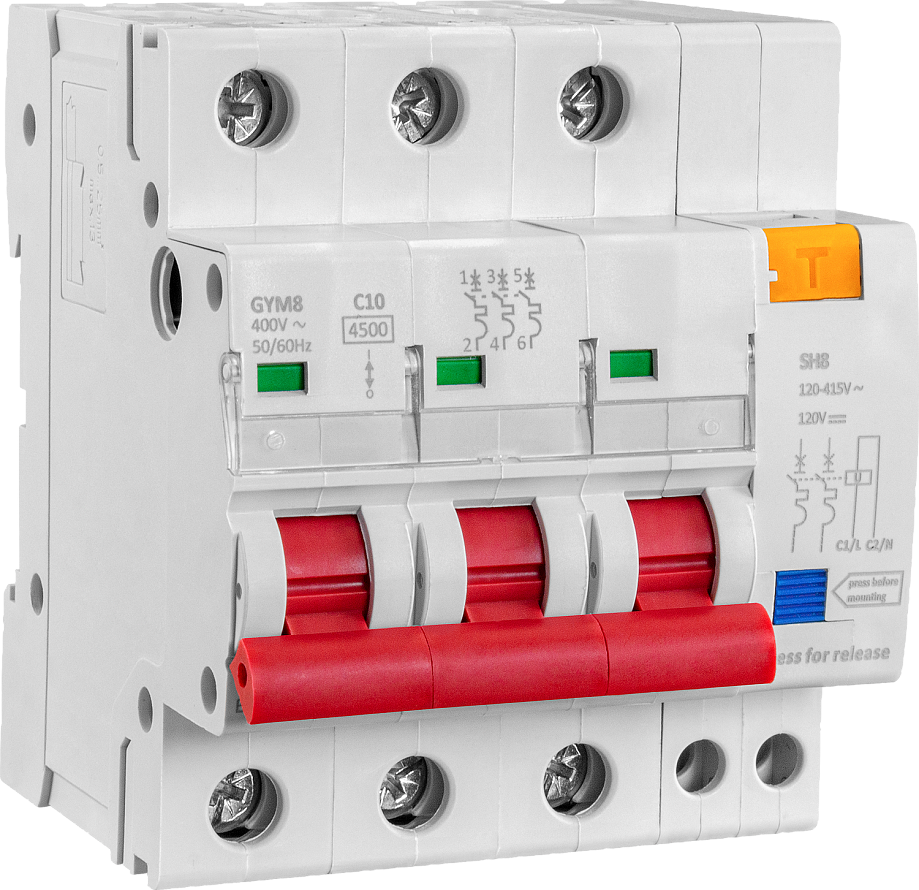

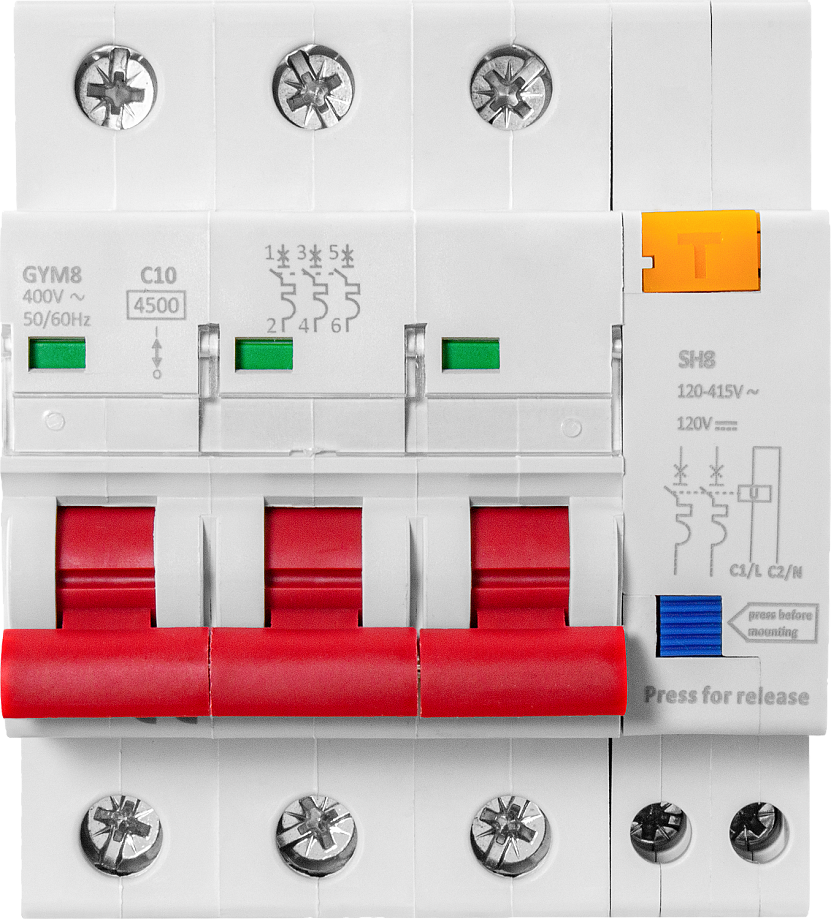

Автоматический выключатель с расцепителем SH8

Прибор для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Количество полюсов: 3
Характеристика: B или C
Номинальный ток: 2...63 А
Номинальное напряжение: ~230 В/~400 В
Номинальная отключающая способность: 4,5 кА
Индикатор положения контактов
Возможность расширения функционала с помощью расцепителя SH8 в комбинации с аварийным контактом AL8 или вспомогательным контактом AU8
Монтаж: на DIN-рейку, стандарт 3S

Является аналогом:

Производитель	ABB	IEK
Модель/серия	S201	ВА47-29

В закладки

от 796 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (21)
Все модификации ()
Отзывы (0)

Автоматический выключатель GYM8-3P модульной конструкции предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Особенности:

Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания
Возможность расширения функционала. Расцепитель SH8 устанавливается справа, возможна установка не более одного прибора. Аварийный контакт AL8 или вспомогательный контакт AU8 устанавливается слева, возможна установка не более одного контакта.

Технические характеристики:

Параметр	Значение
Количество полюсов	3
Характеристика	B или C
Номинальный ток	2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
Номинальное напряжение	~400 В
Номинальная частота	50...60 Гц
Напряжение изоляции	500 В
Номинальная отключающая способность	4,5 кА
Номинальное выдерживаемое импульсное напряжение	4 кВ
Тип расцепителя	Термомагнитный
Электрическая износостойкость	> 10⁴ циклов
Механическая износостойкость	> 10⁴ циклов
Степень пылевлагозащиты	IP20
Тип зажима	Одинарная клемма
Сечение кабеля	0,5...25 мм²
Температура эксплуатации	−25...+40°С
Температура хранения	−25...+70°С
Монтаж	На DIN-рейку, стандарт 3S
Габаритные размеры	82×53×73 мм
Вес	280 г

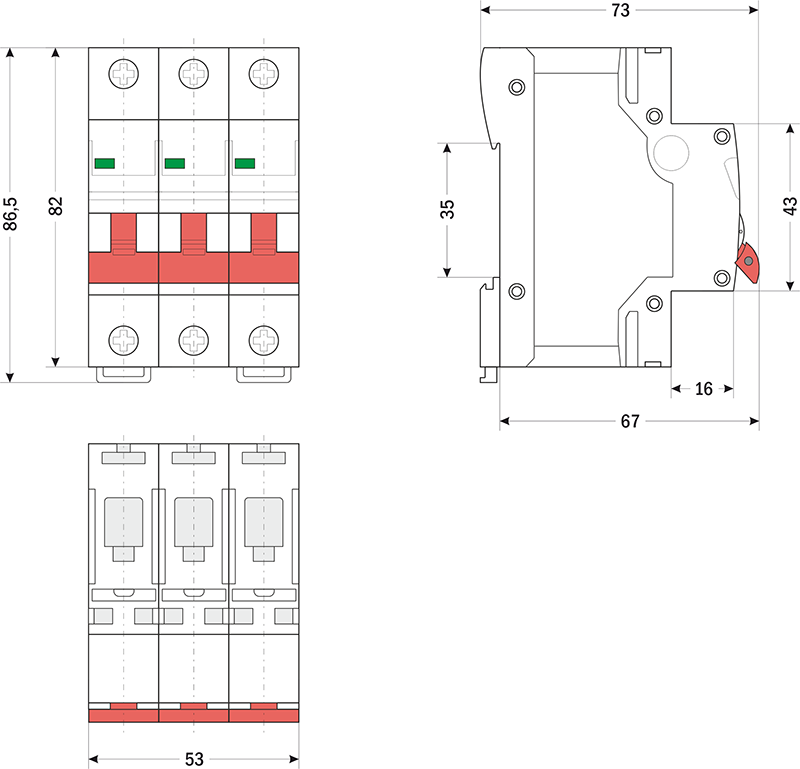

Габаритные размеры

Версия: 2025-09-05-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	05.09.2025	1.03 Мб

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость
2 4 6 10 16 20 25 32 40 50 63	B C

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость
V58847	2	B	Со склада	936 руб. – +
V58858	2	C	Со склада	994 руб. – +
V58848	4	B	Со склада	936 руб. – +
V58849	6	B	Со склада	796 руб. – +
V58860	6	C	Со склада	842 руб. – +
V58850	10	B	Со склада	796 руб. – +
V58861	10	C	Со склада	842 руб. – +
V58851	16	B	Со склада	796 руб. – +
V58862	16	C	Со склада	842 руб. – +
V58852	20	B	Со склада	796 руб. – +
V58863	20	C	Со склада	842 руб. – +
V58853	25	B	Со склада	796 руб. – +
V58864	25	C	Со склада	842 руб. – +
V58854	32	B	Со склада	936 руб. – +
V58865	32	C	Со склада	936 руб. – +
V58855	40	B	Со склада	994 руб. – +
V58866	40	C	Со склада	936 руб. – +
V58856	50	B	Со склада	994 руб. – +
V58867	50	C	Со склада	994 руб. – +
V58857	63	B	Со склада	994 руб. – +
V58868	63	C	Со склада	994 руб. – +

Артикул	Номинальный ток, А	Характеристика	Срок поставки	Стоимость
V58847	2	B	Со склада	936 руб. – +
V58858	2	C	Со склада	994 руб. – +
V58848	4	B	Со склада	936 руб. – +
V58859	4	C	120 дней	994 руб. – +
V58849	6	B	Со склада	796 руб. – +
V58860	6	C	Со склада	842 руб. – +
V58850	10	B	Со склада	796 руб. – +
V58861	10	C	Со склада	842 руб. – +
V58851	16	B	Со склада	796 руб. – +
V58862	16	C	Со склада	842 руб. – +
V58852	20	B	Со склада	796 руб. – +
V58863	20	C	Со склада	842 руб. – +
V58853	25	B	Со склада	796 руб. – +
V58864	25	C	Со склада	842 руб. – +
V58854	32	B	Со склада	936 руб. – +
V58865	32	C	Со склада	936 руб. – +
V58855	40	B	Со склада	994 руб. – +
V58866	40	C	Со склада	936 руб. – +
V58856	50	B	Со склада	994 руб. – +
V58867	50	C	Со склада	994 руб. – +
V58857	63	B	Со склада	994 руб. – +
V58868	63	C	Со склада	994 руб. – +
