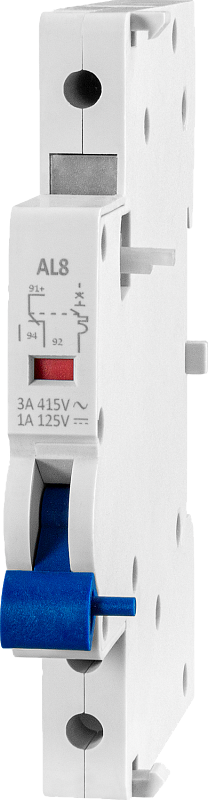

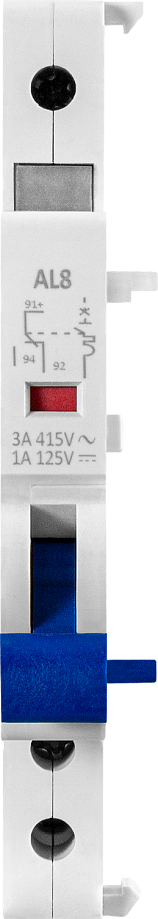

Аварийный контакт предназначен для отслеживания аварийного срабатывания автоматического выключателя (от перегрузки, короткого замыкания или срабатывании других устройств)
Особенности:
- Указывает на причину расцепления, а не на общее состояние автоматического выключателя
- Переключение происходит только от воздействия на боковой шток при срабатывании контролируемого автомата. От ручного управления переключение контактной группы не происходит
- Используется для подключения внешних устройств сигнализации: индикаторных ламп, сирен
Технические характеристики:
Параметр | Значение |

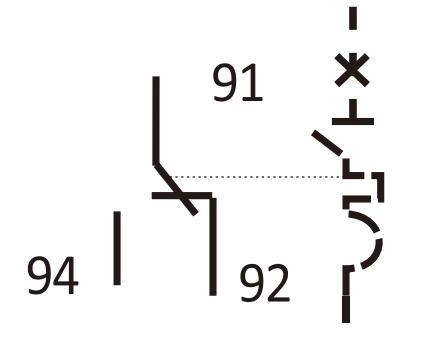

Контакт
| 1 переключающий |
Коммутационная способность | ~6 А, 230 В
|
Электрическая износостойкость | > 104 циклов |
Механическая износостойкость | > 104 циклов |
Степень пылевлагозащиты | IP20 |
Сечение кабеля | ≤2,5 мм² |
Температура эксплуатации | –40...+70ºC |

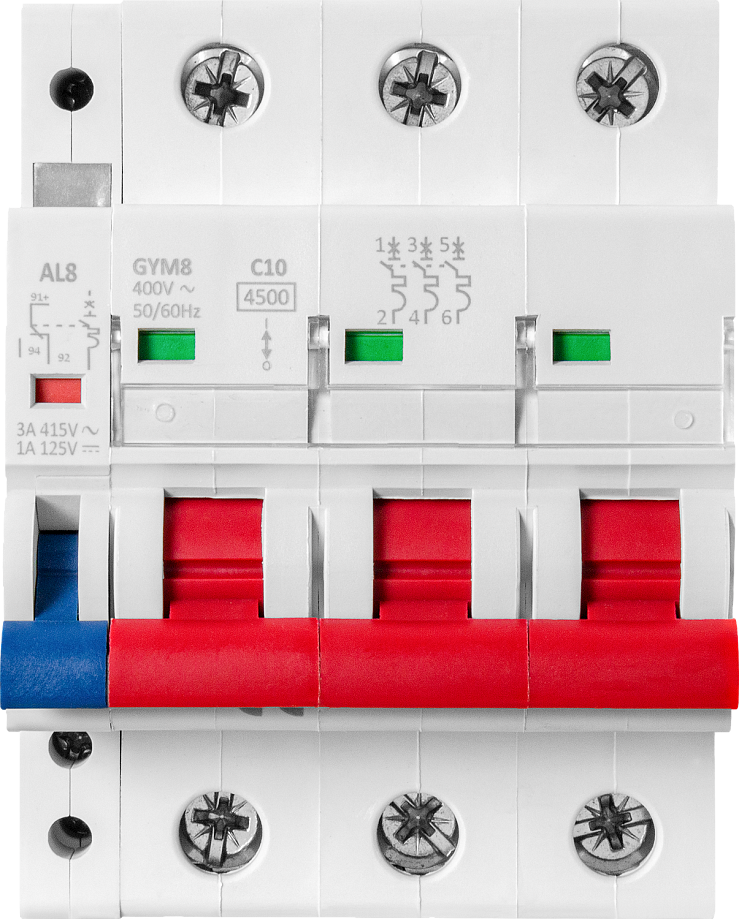

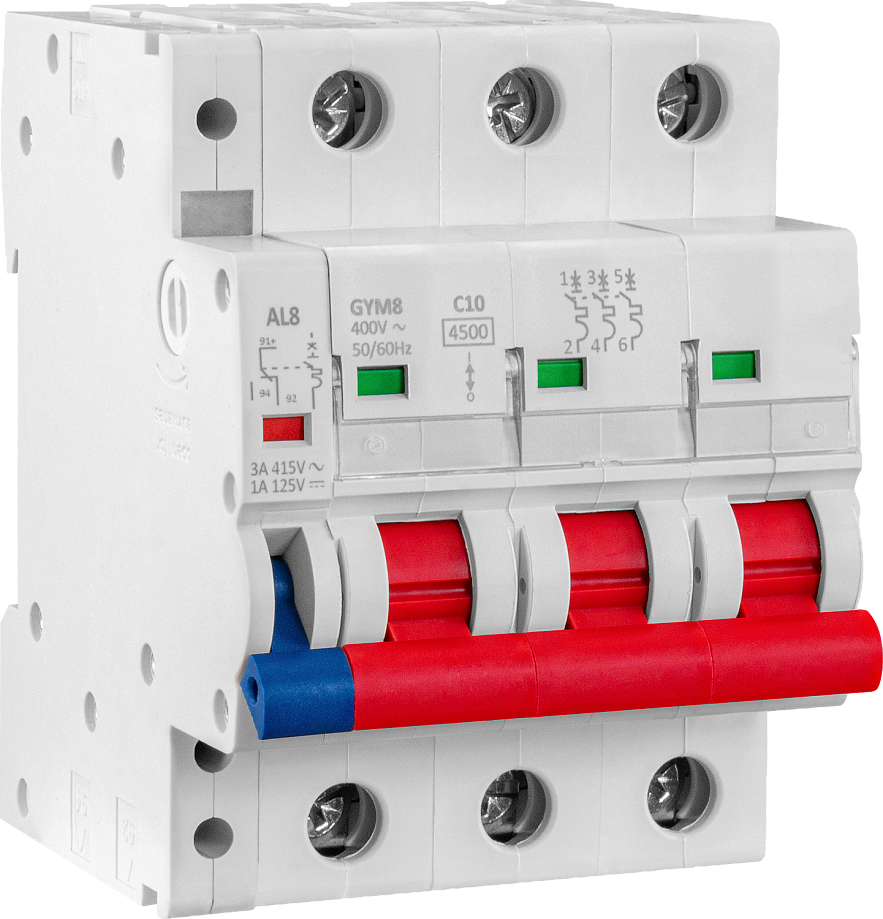

Монтаж
| Слева к автомату |
Габаритные размеры | 82×9×73 мм |
Вес | 35 г |
Габаритные размеры |
 |
Версия: 2025-10-21-СДГ
