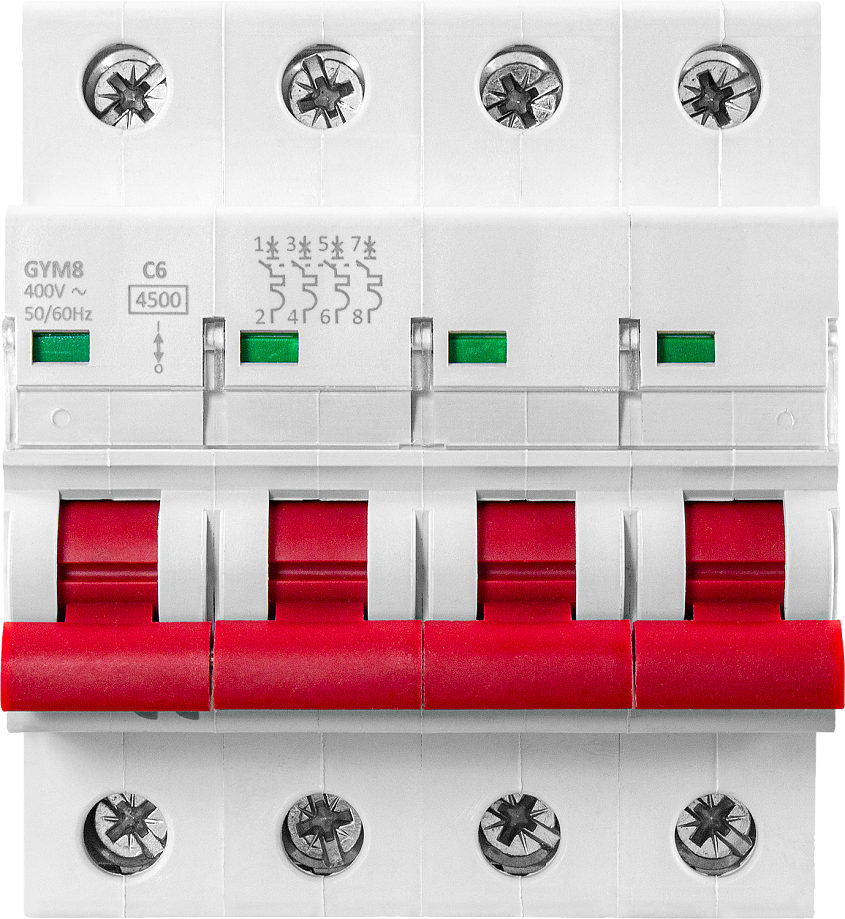

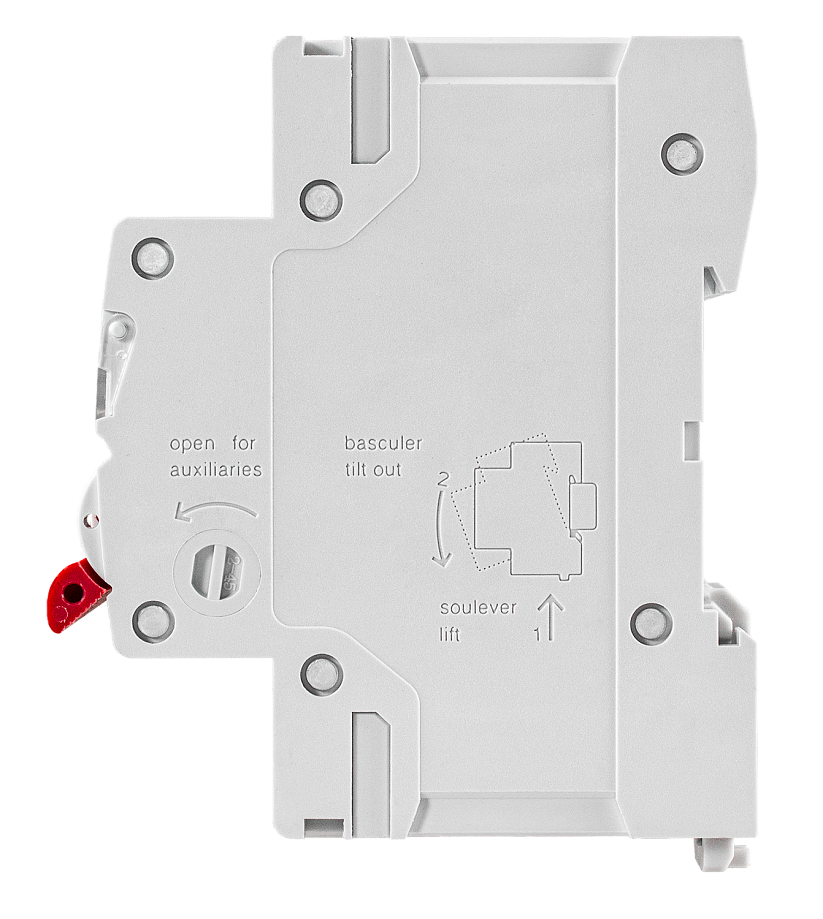

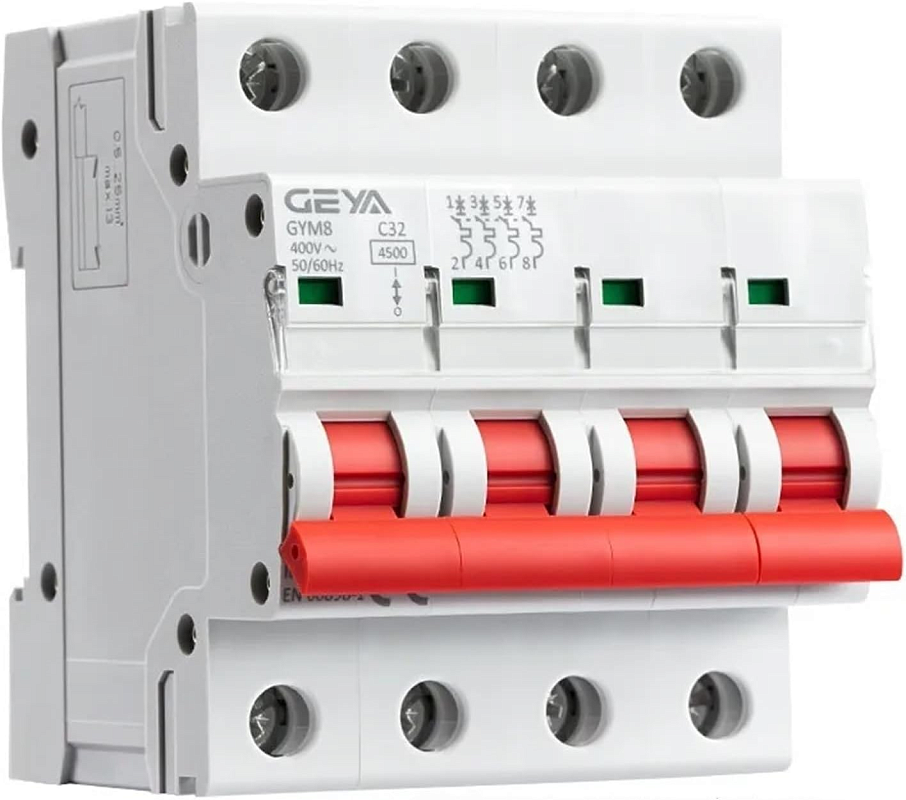

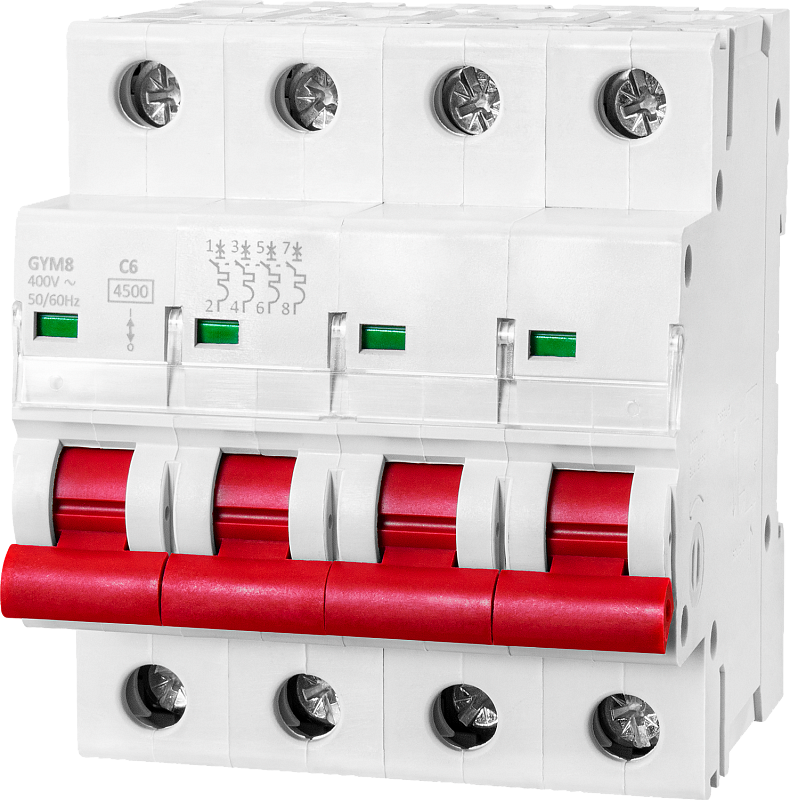

Автоматический выключатель GYM8-4P

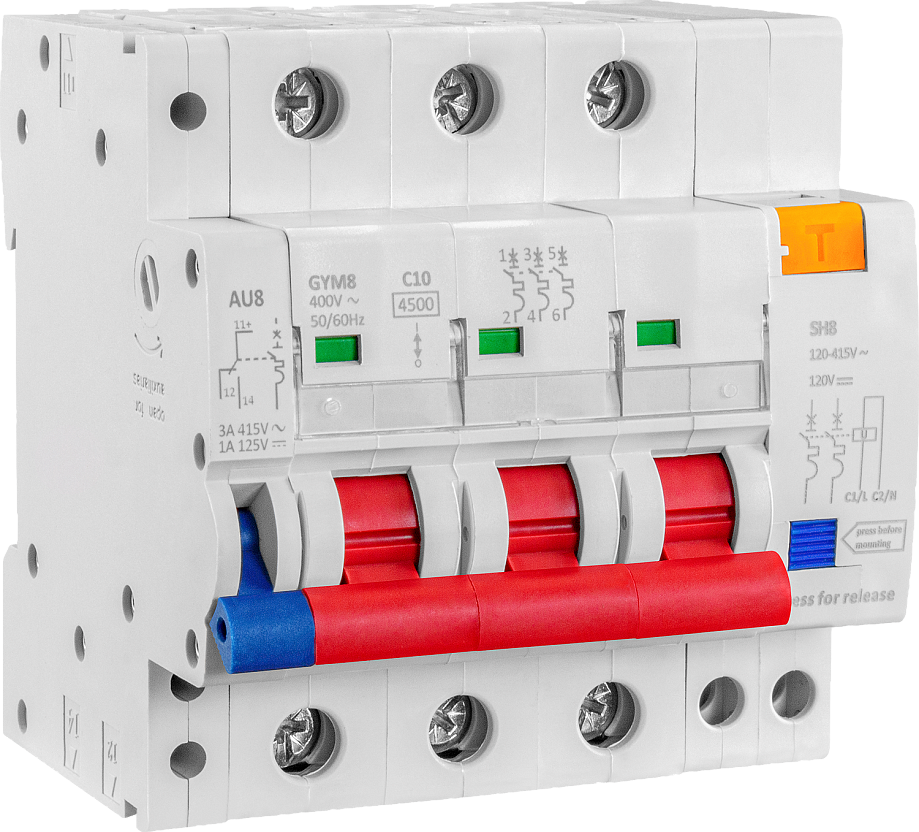

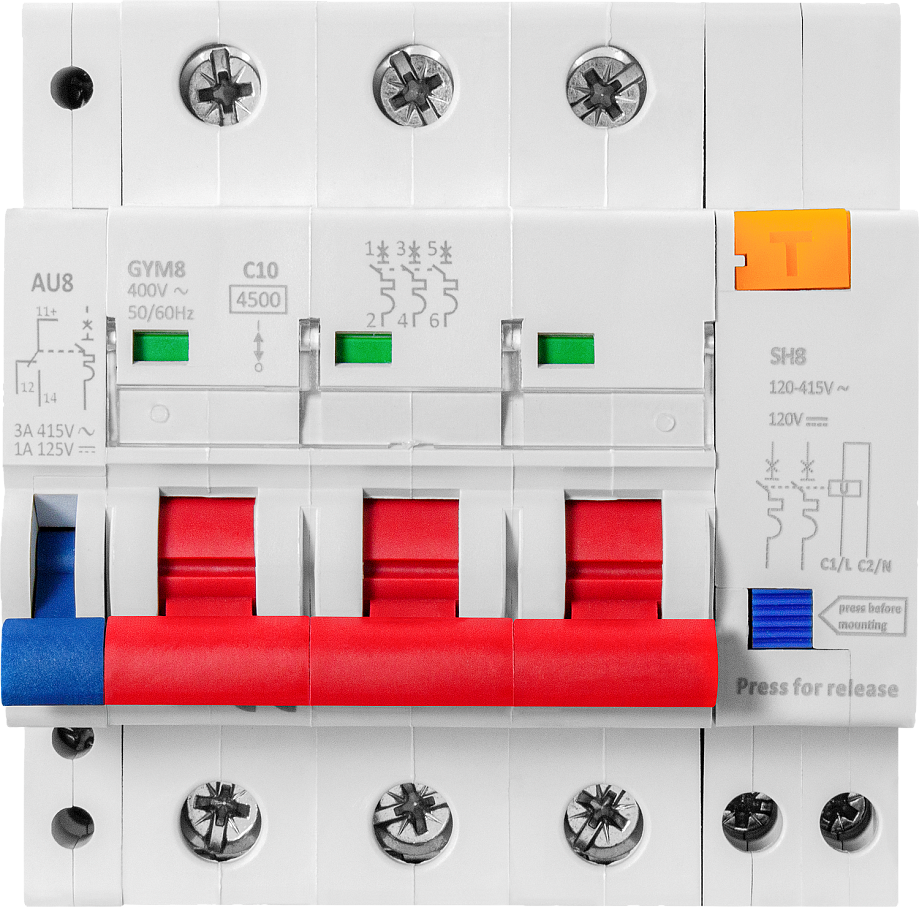

Автоматический выключатель вспомогательным контактом AU8 и расцепителем SH8

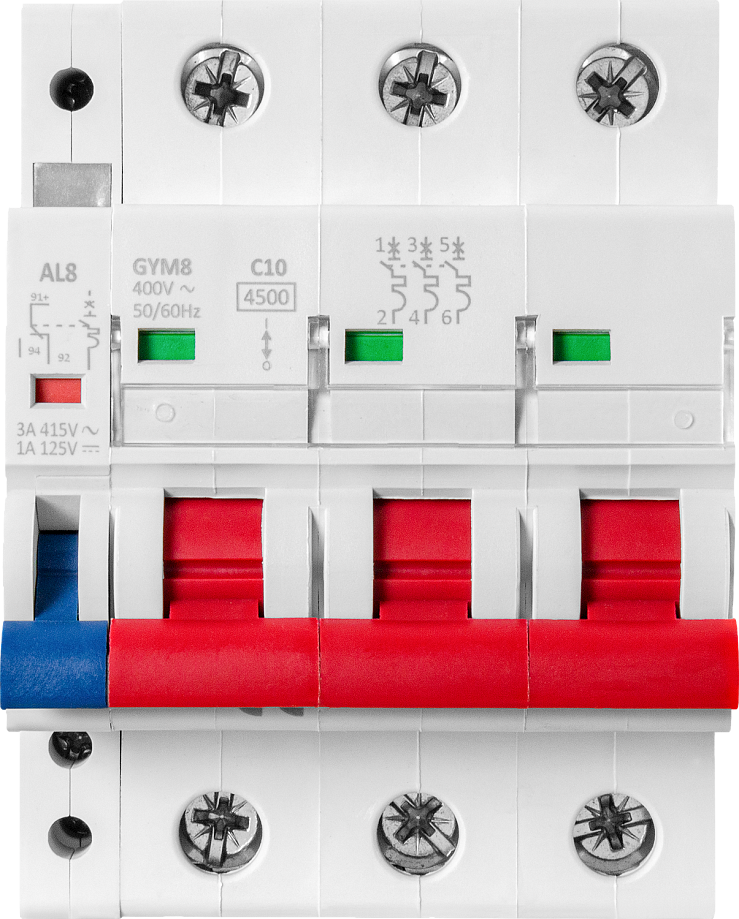

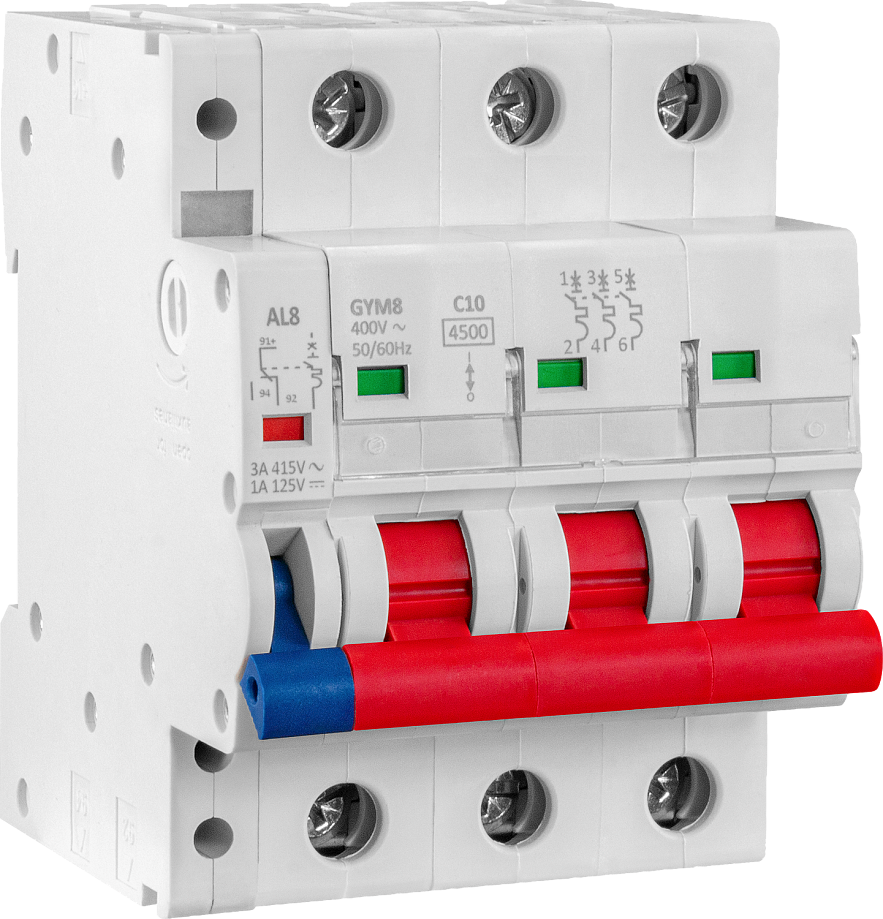

Автоматический выключатель c аварийным контактом AL8

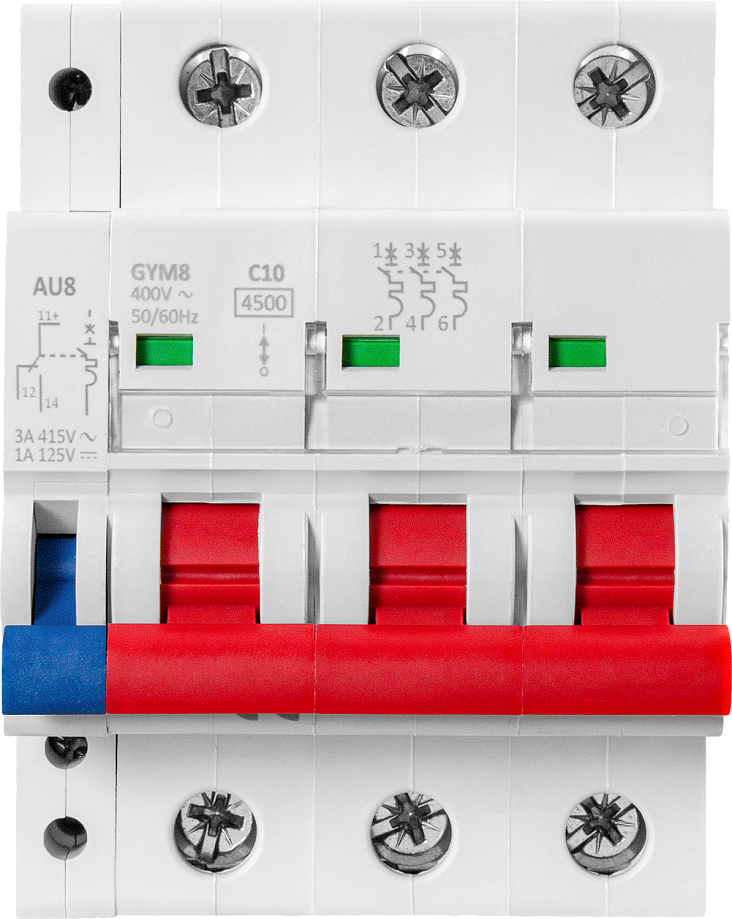

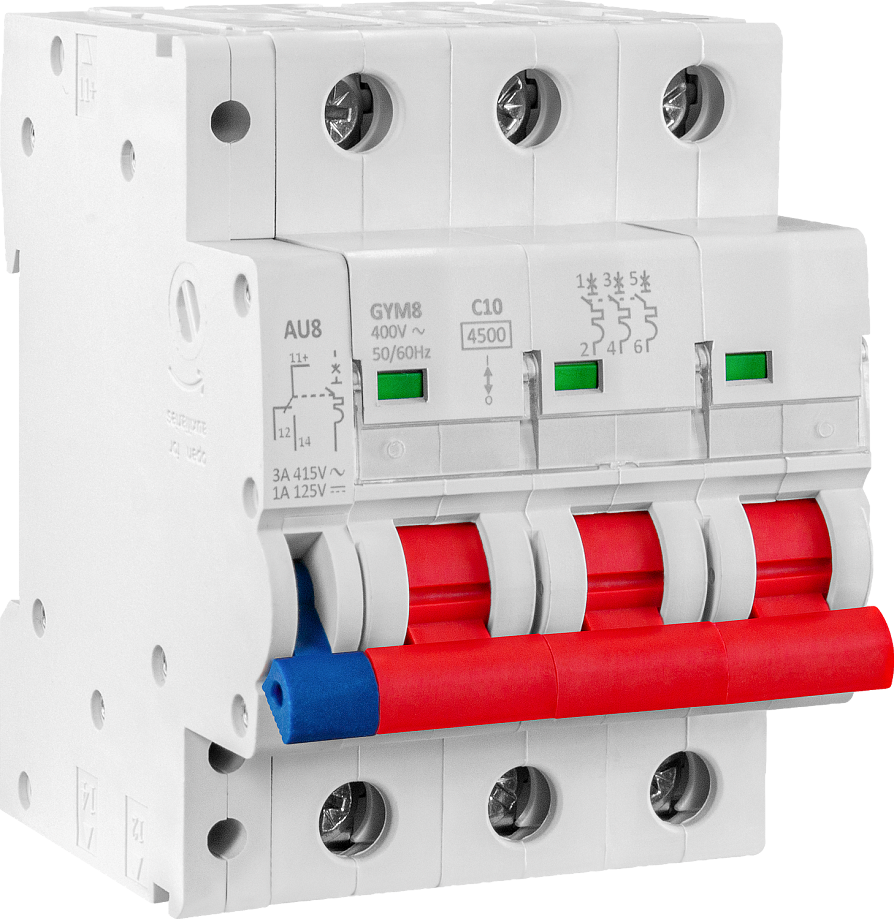

Автоматический выключатель cо вспомогательным контактом AU8

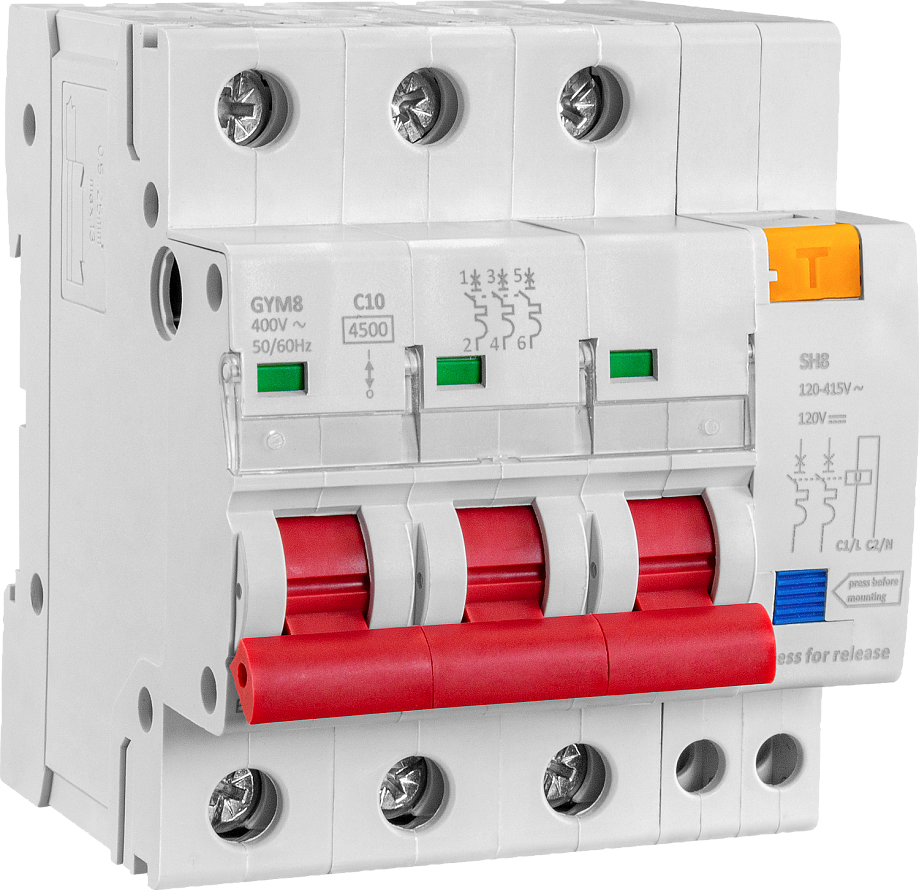

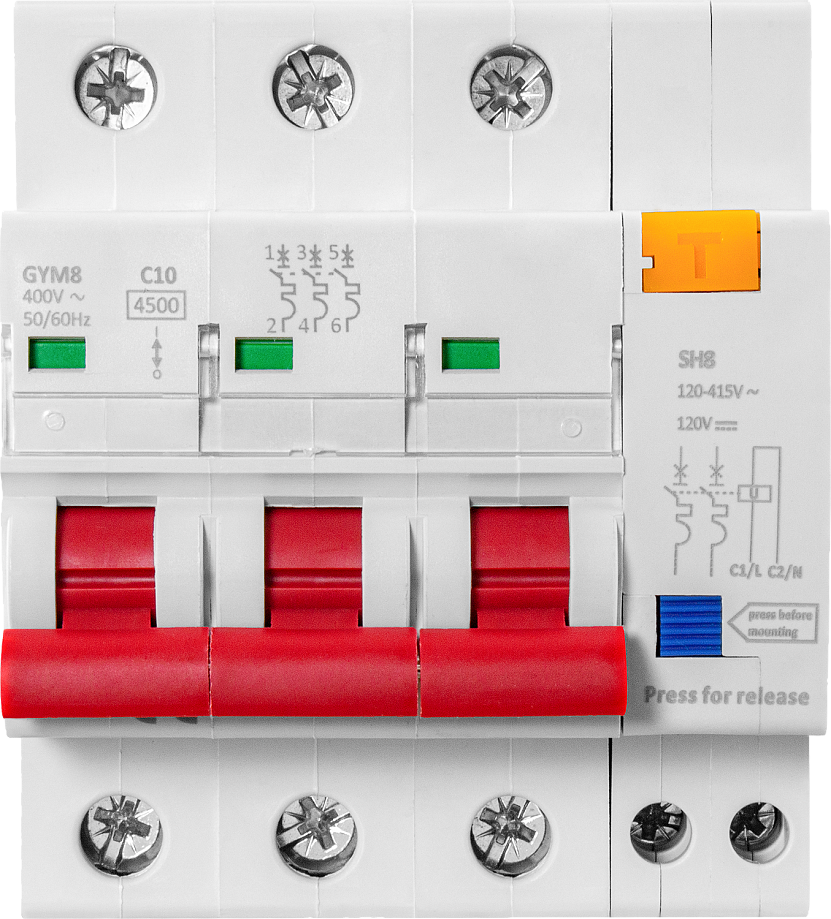

Автоматический выключатель с расцепителем SH8

Прибор для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Количество полюсов: 4
Характеристика: C
Номинальный ток: 6...63 А
Номинальное напряжение: ~230 В/~400 В
Номинальная отключающая способность: 4,5 кА
Индикатор положения контактов
Возможность расширения функционала с помощью расцепителя SH8 в комбинации с аварийным контактом AL8 или вспомогательным контактом AU8
Монтаж: на DIN-рейку, стандарт 4S

Является аналогом:

Производитель	ABB	IEK
Модель/серия	S201	ВА47-29

В закладки

от 1 123 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Автоматический выключатель GYM8-4P модульной конструкции предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей

Особенности:

Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания
Возможность расширения функционала. Расцепитель SH8 устанавливается справа, возможна установка не более одного прибора. Аварийный контакт AL8 или вспомогательный контакт AU8 устанавливается слева, возможна установка не более одного контакта.

Технические характеристики:

Параметр	Значение
Количество полюсов	4
Характеристика	C
Номинальный ток	6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
Номинальное напряжение	~230 В/~400 В
Номинальная частота	50...60 Гц
Напряжение изоляции	500 В
Номинальная отключающая способность	4,5 кА
Номинальное выдерживаемое импульсное напряжение	6 кВ
Тип расцепителя	Термомагнитный
Электрическая износостойкость	> 10⁴ циклов
Механическая износостойкость	> 10⁴ циклов
Монтаж	На DIN-рейку, стандарт 4S
Степень пылевлагозащиты	IP20
Тип зажима	Одинарная клемма
Сечение кабеля	0,5...25 мм²
Температура эксплуатации	−25...+40°С
Температура хранения	−25...+70°С
Габаритные размеры	82×72×73 мм
Вес	380 г

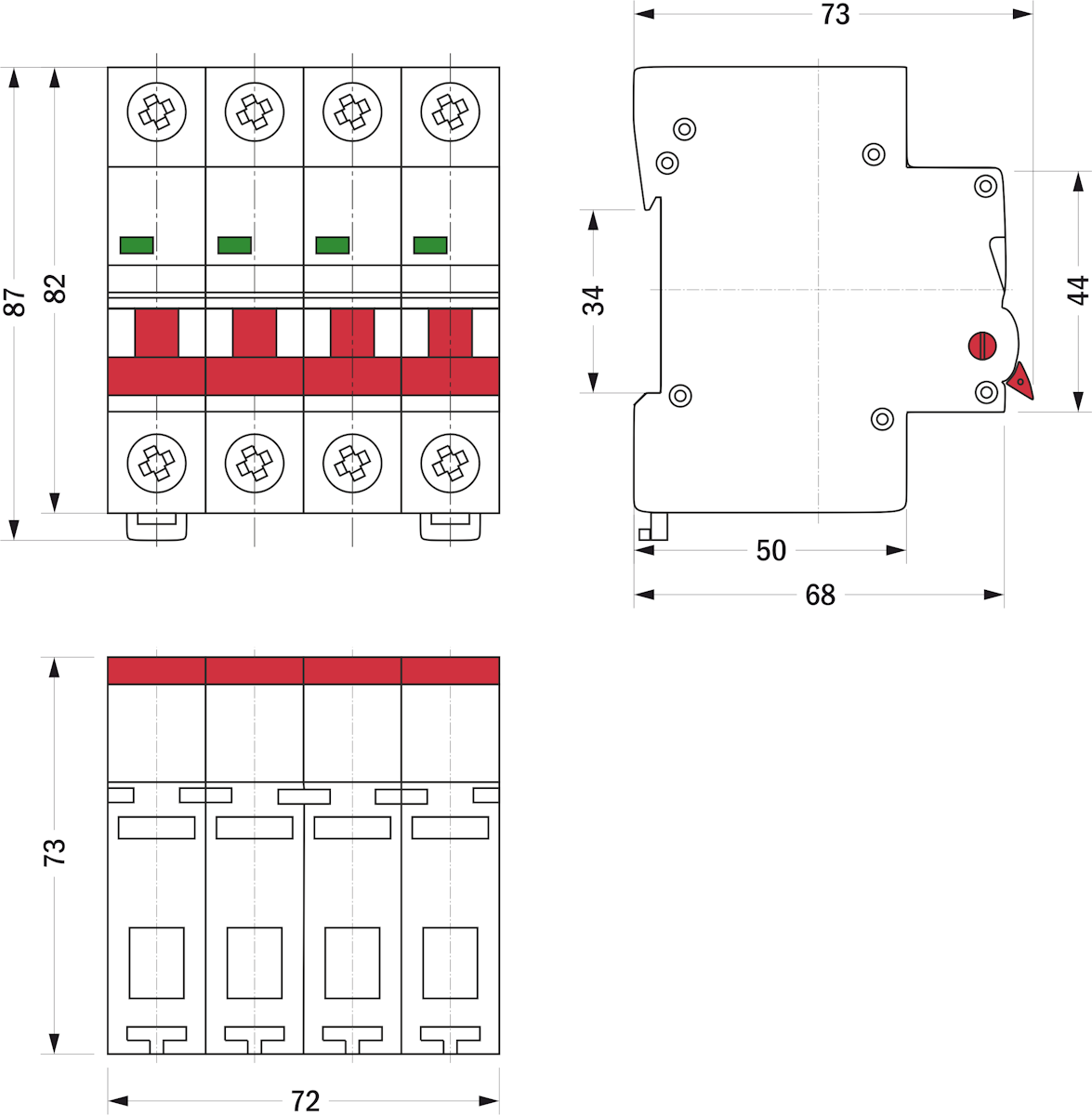

Габаритные размеры

Версия: 2025-06-26-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	26.06.2025	1.03 Мб

Артикул	Номинальный ток, А	Срок поставки	Стоимость
6 10 16 20 25 32 40 50 63

Артикул	Номинальный ток, А	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Номинальный ток, А	Срок поставки	Стоимость
O72056	6	Со склада	1123 руб. – +
O72057	10	Со склада	1123 руб. – +
O72058	16	Со склада	1123 руб. – +
O72059	20	Со склада	1123 руб. – +
O72060	25	Со склада	1123 руб. – +
O72061	32	Со склада	1248 руб. – +
O72062	40	Со склада	1248 руб. – +
O72063	50	Со склада	1326 руб. – +
O72064	63	Со склада	1326 руб. – +

Артикул	Номинальный ток, А	Срок поставки	Стоимость
O72056	6	Со склада	1123 руб. – +
O72057	10	Со склада	1123 руб. – +
O72058	16	Со склада	1123 руб. – +
O72059	20	Со склада	1123 руб. – +
O72060	25	Со склада	1123 руб. – +
O72061	32	Со склада	1248 руб. – +
O72062	40	Со склада	1248 руб. – +
O72063	50	Со склада	1326 руб. – +
O72064	63	Со склада	1326 руб. – +
