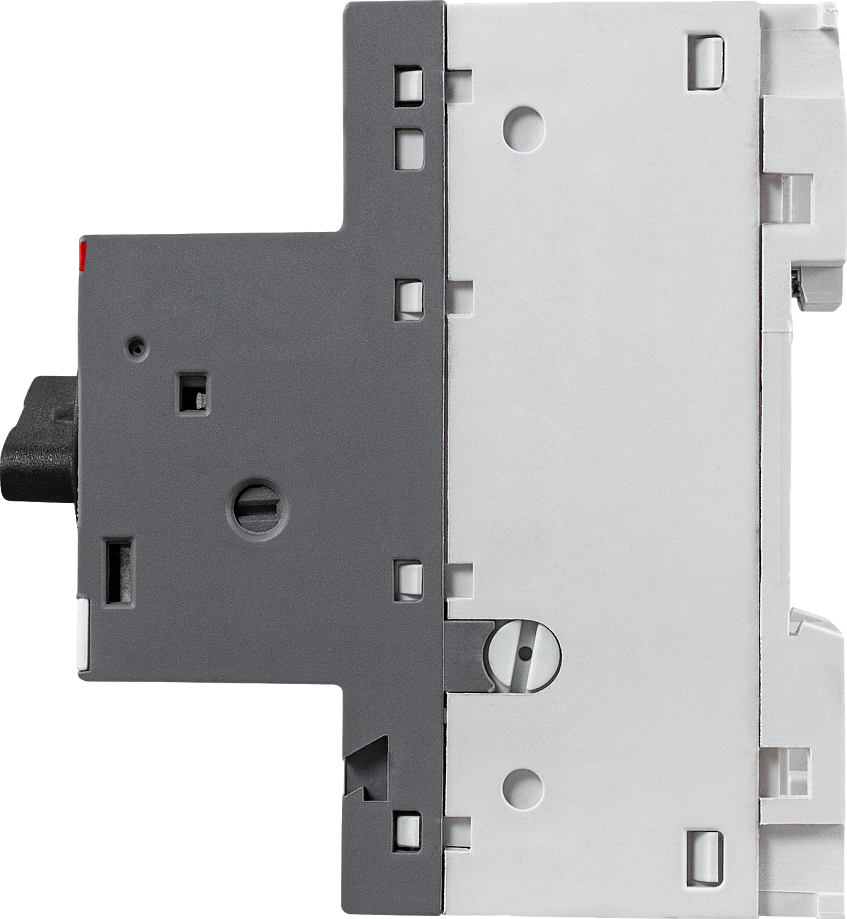

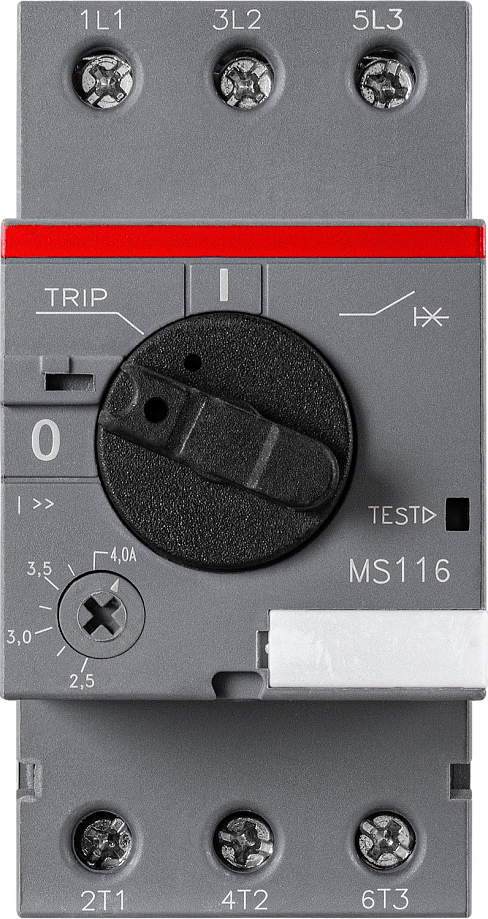

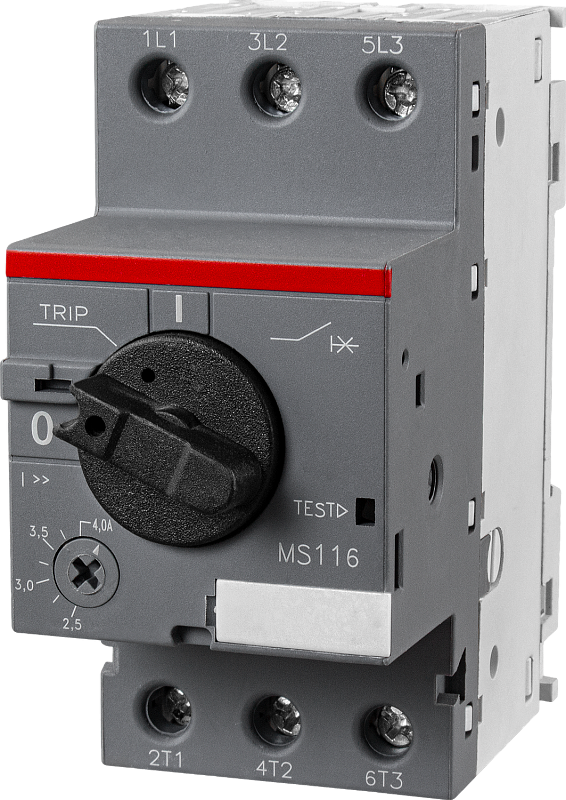

Автомат для управления и защиты электродвигателя MS116

Прибор для управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы и короткого замыкания

Количество полюсов: 3
Номинальный ток: 4...25 А
Номинальная мощность двигателя при 400 В: 1,5...11 кВт
Предельная отключающая способность: 50 кА
Номинальное рабочее напряжение: 690 В
Тип расцепителя: термомагнитный
Включение-выключение поворотной рукояткой
Уставка срабатывания теплового расцепителя
Монтаж: на DIN-рейку

Является аналогом:

Производитель	ABB
Модель/серия	MS116

В закладки

3 401 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Автомат MS116 предназначен для управления и защиты трехфазных асинхронных двигателей от перегрузки, коротких замыканий и неполнофазных режимов работыОсобенности:

Совмещение функций автомата защиты двигателя и ручного пускателя
Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания
Ручная коммутация двигателей
Температурная компенсация для предотвращения ложных срабатываний
Уставка срабатывания теплового расцепителя (уставка тока расцепления) – это величина тока в амперах. Как правило, ее выставляют равной номинальному току двигателя или близко к нему. Тепловой расцепитель разрывает цепь, как только сила тока в ней достигает 1,13 величины тока уставки, что воспринимается прибором как перегрузка
Кнопка «Тест»

Области применения:

Защита 3-фазных асинхронных двигателей в промышленности
Системы вентиляции и кондиционирования
Насосное оборудование
Компрессорное оборудование
Конвейерные системы
Станочное оборудование
Подъемно-транспортное оборудование

Технические характеристики:

Параметр	Значение
Количество полюсов	3
Номинальный ток	4...25 А
Номинальное рабочее напряжение	690 В
Номинальная частота	50...60 Гц
Предельная отключающая способность (Icu) при 400 В	50 кА
Рабочая отключающая способность (Ics) при 400 В	50 кА
Тип расцепителя	Термомагнитный
Класс теплового расцепителя	10
Категория применения	AC-3
Механическая износостойкость	≥ 10⁵ циклов
Коммутационная износостойкость	≥ 5×10⁴ циклов
Управление	Поворотной рукояткой
Степень пылевлагозащиты	IP20
Температура эксплуатации	−25...+60°C
Тип присоединения главной электрической цепи	Винтовое соединение (коробчатый зажим)
Сечение кабеля одножильного	1...4 мм² (до 16 А), 2,5...6 мм² (до 32 А)
Сечение кабеля гибкого	0,75...2,5 мм² (до 16 А), 1...6 мм² (до 32 А)
Монтаж	На DIN-рейку
Габаритные размеры	91×45×87 мм
Вес	280 г

Модификации:

Модель	Диапазон настроек уставки тока расцепления, А	Номинальный ток, А	Номинальная мощность двигателя при 400 В, кВт
MS116-08C	2,5...4	4	1,5
MS116-10C	4...6,3	6,3	2,2
MS116-14C	6...10	10	4,0
MS116-16C	9...14	14	7,5
MS116-18C	10...16	16	7,5
MS116-20C	13...18	18	7,5
MS116-21C	17...23	23	11
MS116-22C	20...25	25	11

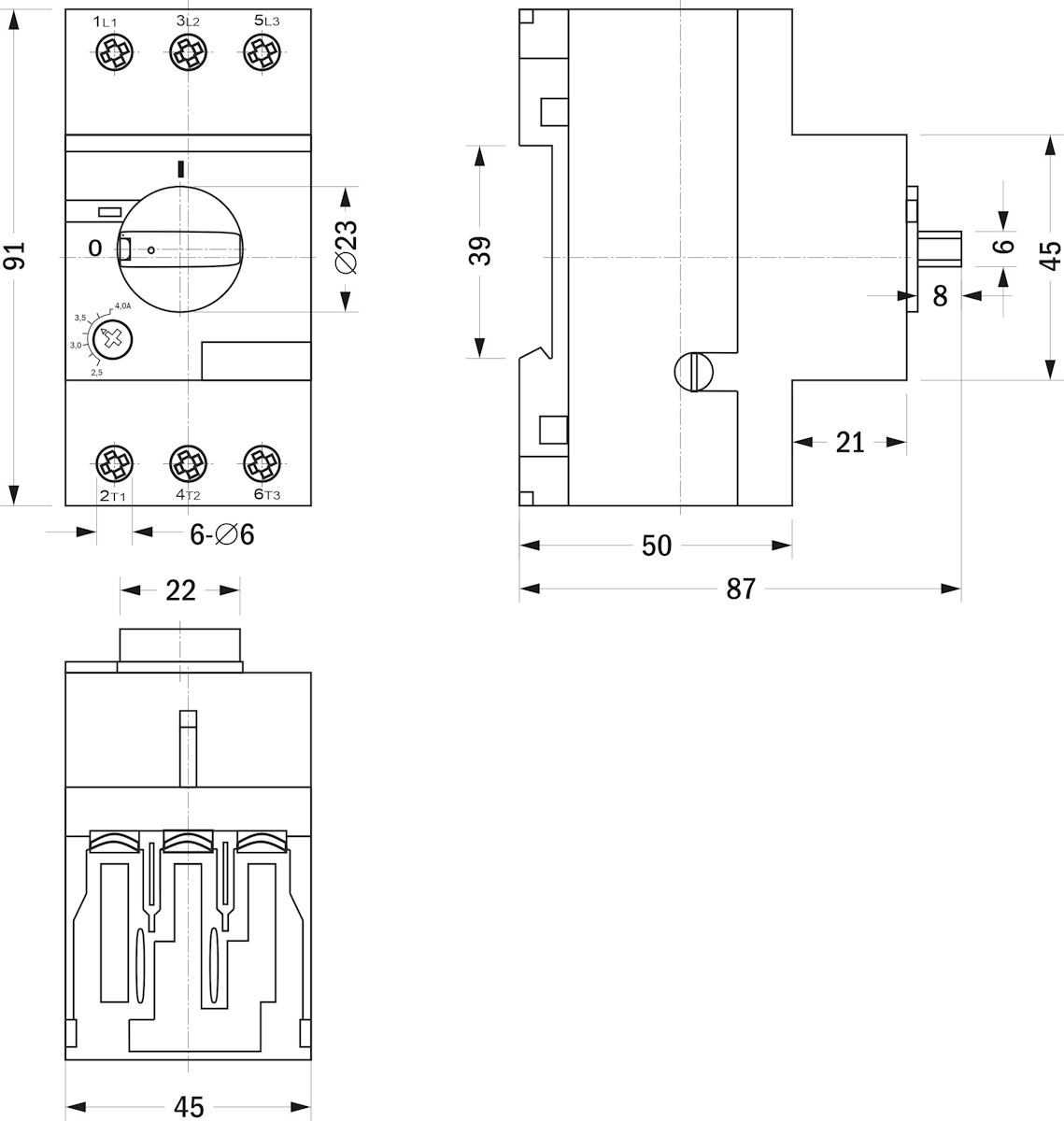

Габаритные размеры

Версия: 2025-06-09-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	09.06.2025	0.54 Мб

Артикул	Номинальный ток, А	Срок поставки	Стоимость
4 6,3 10 14 16 18 23 25

Артикул	Модель	Номинальный ток, А	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Номинальный ток, А	Срок поставки	Стоимость
V58912	MS116-08C	4	Со склада	3401 руб. – +
V58913	MS116-10C	6,3	Со склада	3401 руб. – +
V58914	MS116-14C	10	Со склада	3401 руб. – +
V58916	MS116-18C	16	Со склада	3401 руб. – +
V58919	MS116-22C	25	Со склада	3401 руб. – +

Артикул	Модель	Номинальный ток, А	Срок поставки	Стоимость
V58912	MS116-08C	4	Со склада	3401 руб. – +
V58913	MS116-10C	6,3	Со склада	3401 руб. – +
V58914	MS116-14C	10	Со склада	3401 руб. – +
V58915	MS116-16C	14	Снято с производства	3401 руб. – +
V58916	MS116-18C	16	Со склада	3401 руб. – +
V58917	MS116-20C	18	Снято с производства	3401 руб. – +
V58918	MS116-21C	23	Снято с производства	3401 руб. – +
V58919	MS116-22C	25	Со склада	3401 руб. – +
